QAM和CAP的区别与联系

  • QAM(正交幅度调制):
  • 定义:

QAM是数字信号的一种调制方式,在调制过程中,同时以载波信号的幅度和相位来代表不同的数字比特编码,把多进制与正交载波技术结合起来,进一步提高频带利用率。、

  • 方式:

QAM是一种矢量调制,将输入比特先映射(一般采用格雷码)到一个复平面(星座)上,形成复数调制符号,然后将符号的I、Q分量(对应复平面的实部和虚部,也就是水平和垂直方向)采用幅度调制,分别对应调制在相互正交(时域正交)的两个载波coswt和sinwt)上。

  • 原理:

为调制信号的输入二进制数据流经过串–并变换后变成四路并行数据流。这四路数据两两结合,分别进入两个电平转换器,转换成两路4电平数据。例如,00转换成-3,01转换成-1,10转换成1,11转换成3。这两路4电平数据g1(t)和g2(t)分别对载波cos2πfct和sin2πfct进行调制,然后相加,即可得到16-QAM信号。

QAM调制的是复信号,进行载波幅度调制

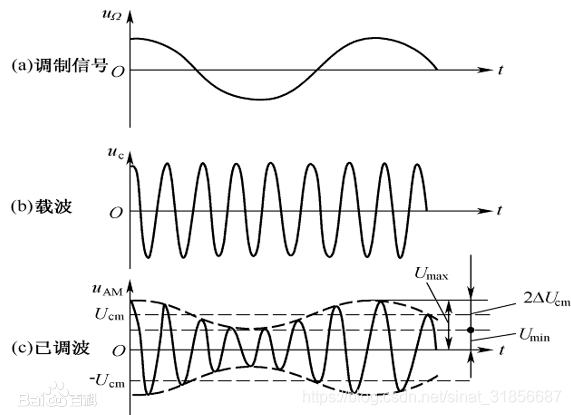

  • 幅度调制:根据调幅的定义,当载波的振幅值随调制信号的大小作线性变化时,即为调幅信号

  • CAP(无载波幅相调制):信号可以表示为a+bj,因为M=2的b次方,CAP在MCAP中M=1,所以b=0,所以信号是实信号。

定义:CAP和QAM都是单载波调制,只是实现方法不同

原理:
