Lattice FPGA High Speed IO 使用(二)

实验背景
在Lattice FPGA High Speed IO 使用(一)中介绍了该IP核的创建与仿真,现在介绍该IP核在HDMI显示中的应用。
实验内容
介绍Lattice FPGA High Speed IO IP核在HDMI显示中的应用。
实验步骤

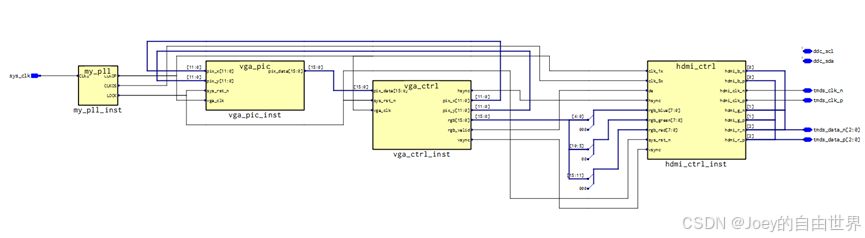

创建HDMI显示的应用,原理图如下:
在这里插入图片描述
该工程的大部分代码来自野火开发板的资料。
https://doc.embedfire.com/products/link/zh/latest/fpga/ebf_altera-ep4ce10.html

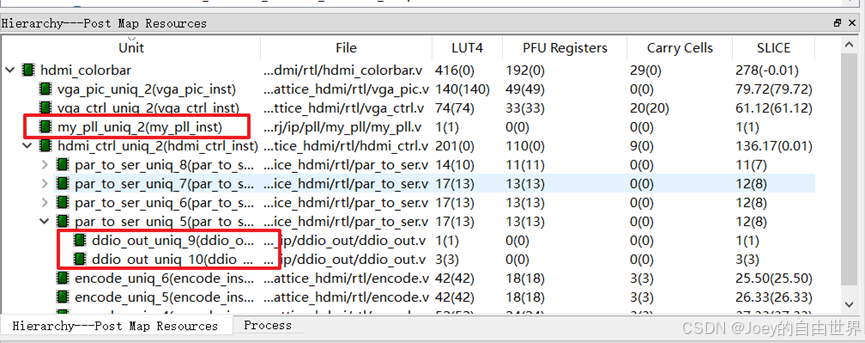

由于野火的板子是Intel FPGA, 需要更改的是ddr io的IP核和PLL IP核。如下:
在这里插入图片描述
此外,这里改变了显示的内容,原始工程显示的是颜色条,如下:
在这里插入图片描述
使用PCtoLCD2002来创建要显示的内容的字模。

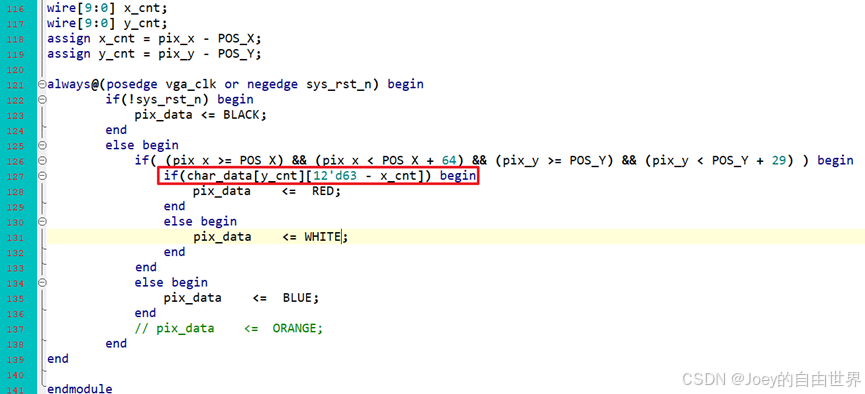

修改显示数据部分的逻辑,如下:
在这里插入图片描述<
