实验背景
无
实验内容
介绍Lattice FPGA High Speed IO的创建，仿真与使用。
实验步骤
在（一）中主要介绍Transmit DDR interface IO的创建与仿真。
High Speed IO分为如下几类：

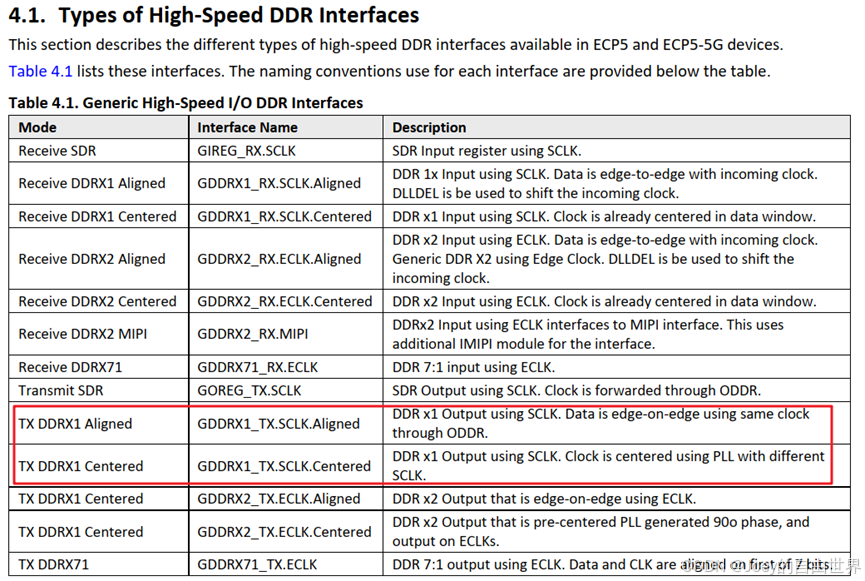

在这里插入图片描述

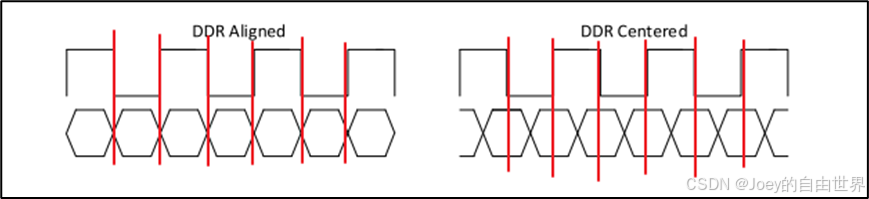

本篇中介绍红色标记的两个。Aligned与Centered的区别就是时钟边沿是与数据边沿对齐，还是时钟边沿在数据的中间位置，如下图所示：
在这里插入图片描述
首先介绍TX DDRX Aligned。

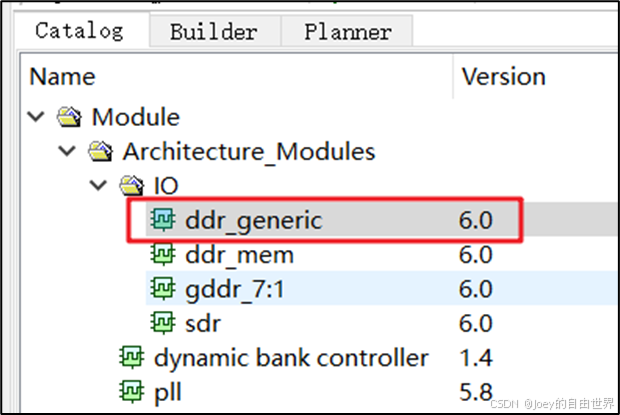

使用High Speed IO需要使用ip核，在Clarity Designer中选择ddr_generic，如下：
在这里插入图片描述

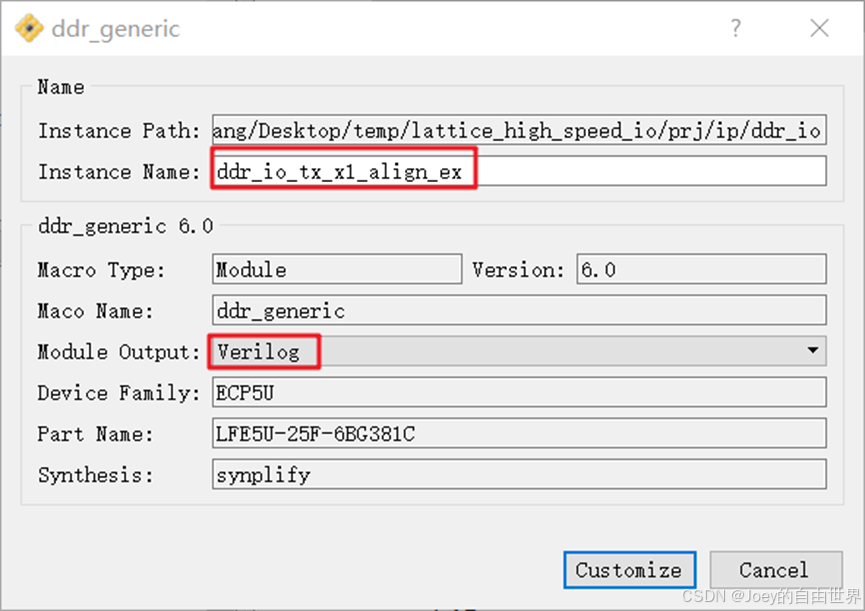

输入例化名称（Instance Name）
在这里插入图片描述
然后是配置界面，如下：
