sdram控制器设计（六）-- 仲裁模块实现

实验背景
在（五）中介绍了sdram读操作的实现和仿真过程中出现的问题，现在介绍仲裁模块的实现。

实验内容
介绍sdram控制器仲裁模块的实现和仿真验证。

实验步骤

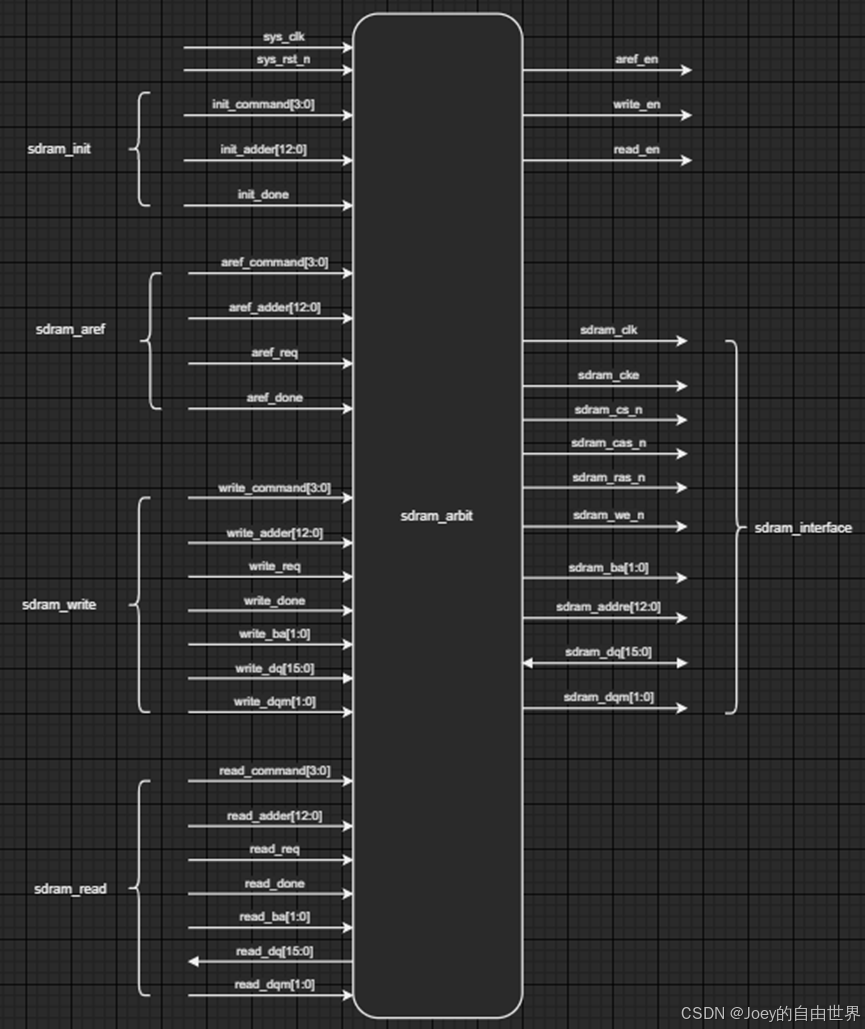

在sdram正常工作时，需要控制自动刷新（auto refresh），写操作，读操作三个过程的进行。即当需要进行某一操作时，对应模块向仲裁模块发送给请求信号，仲裁模块根据自身所处的状态来响应请求信号，模块收到响应信号后，开始进行操作。仲裁模块框图如下：

输入信号包括自动刷新模块信号，写操作模块信号，读操作模块信号，输出信号包括发送给各模块的响应信号，以及sdram接口信号。

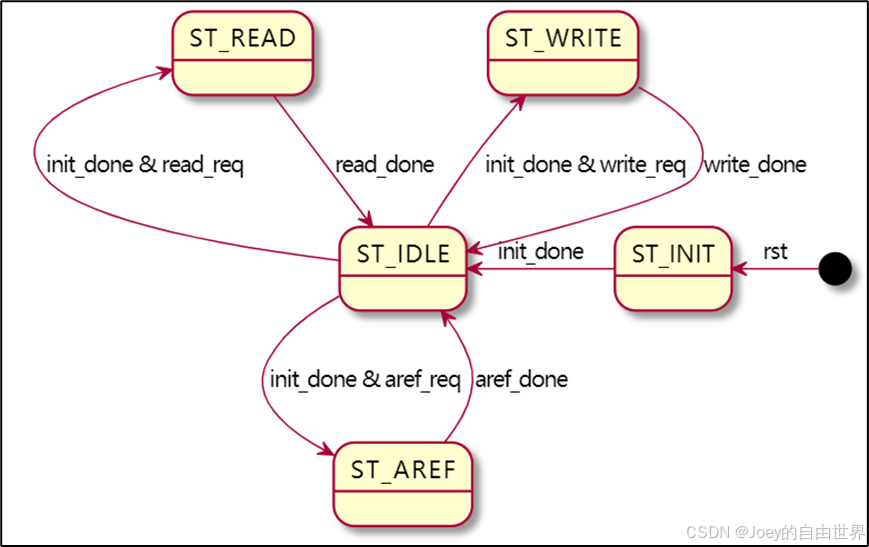

仲裁模块内部状态转移图如下：

对于仲裁模块，当sdram初始化完成后，进入ST_IDLE状态，当接收到操作请求命令后，则进入对应的操作状态，此时，如果有其他的操作请求命令，则只能等待状态回到ST_IDLE后再去响应。这里考虑一个最极端的情况，就是当状态跳转到ST_WRITE后，自动刷新请求（aref_req）来了，假设这里是进行整页写操作，如果sdram_clk为100MHz
