VTK地自定义8个点绘制立方体

最新推荐文章于 2025-06-22 18:43:37 发布

Wuxinsds

最新推荐文章于 2025-06-22 18:43:37 发布

阅读量5k

点赞数

CC 4.0 BY-SA版权

分类专栏： vtk

本文链接：https://blog.youkuaiyun.com/sinat_23619409/article/details/80007353

点击打开链接http://blog.163.com/god_sun/blog/static/56399926201110108481537/

java代码：

import vtk.vtkActor;
import vtk.vtkCamera;
import vtk.vtkCellArray;
import vtk.vtkExtractEdges;
import vtk.vtkFloatArray;
import vtk.vtkInteractorStyleTrackballActor;
import vtk.vtkPoints;
import vtk.vtkPolyData;
import vtk.vtkPolyDataMapper;
import vtk.vtkRenderWindow;
import vtk.vtkRenderWindowInteractor;
import vtk.vtkRenderer;
import vtk.* ;

//Then we define our class.
public class Lifangti {

	  static {
	        if (!vtkNativeLibrary.LoadAllNativeLibraries()) {
	          for (vtkNativeLibrary lib : vtkNativeLibrary.values()) {
	            if (!lib.IsLoaded()) {
	              System.out.println(lib.GetLibraryName() + " not loaded");
	            }
	          }
	        }
	        vtkNativeLibrary.DisableOutputWindow(null);
	      }




	  public static void makeLifangti(){
		  int i ;

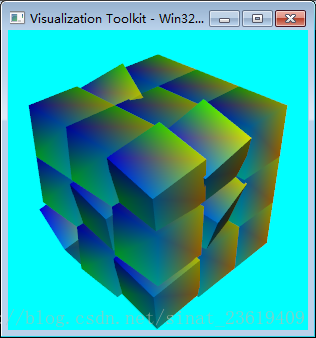

		  //可以看到图中有27个小正方体组成了一个大的正方体
		  //x[8][3],就是每一个小正方体的 8个点的x,y,z值
		  //java float类型后面需加上f 表示float类型数据
		  //float[][] x= {

  {0,0,0},{0.3f,0,0},{0.3f,0.3f,0},{0,0.3f,0}, {0,0,0.3f},{0.3f,0,0.3f},{0.3f,0.3f,0.3f},{0,0.3f,0.3f}};

		  double[][]  x={

  {0,0,0},{0.3,0,0},{0.3,0.3,0},{0,0.3,0},
			       {0,0,0.3},{0.3,0,0.3},{0.3,0.3,0.3},{0,0.3,0.3}};
		  //这个查阅VTK文档发现解释的跟我理解的不一样。。。很有可能是我看不懂。。。
		  //我的理解是 这样的， 一个正方体 是由 6个面组成，我们程序也正是打算以面位最小的CELL 来组成我们要的正方体
		  //当然，我们也可以用线来画，那样只能画出正方体的边框，就不能用下面用到的PolyData,而要用vtkLine这个对象作为CELL
		  //既然选定了 由面来组成，那就产生了六个面，第一个面 是由上面定义的8个点的 0,1,2,3四个点组成，以下以此类推。
		  //特别注意的是，这里的0,1,2,3 这几个点，并不是对应的 x[8][3]，这里的第0,1,2,3具体为什么下面会说。
		  //每个数代表点数据的索引下标
		  int[][] pts= {

  {0,1,2,3},{4,5,6,7},{0
