树莓派5-学习笔记5：树莓派+群辉NAS搭建个人监控中心

系列文章目录

树莓派5-学习笔记1：系统的烧录与安装
树莓派5-学习笔记2：配置VNC远程桌面
树莓派5-学习笔记3：系统更新与备份
树莓派5-学习笔记4：摄像模块安装、调试与网络摄像头的测试（imx219非原厂）
树莓派5-学习笔记5：树莓派+群辉NAS搭建个人监控中心

---

---

前言

准备过程与希望的效果：
1）树莓派+摄像头；
2）开机就可以自动联网推流；
3）可以实时查看摄像监控画面，监控画面存到NAS上。

---

1. 树莓派+摄像头

这个已经调试完成，不说了，略过。
调试过程可以看这个链接：https://blog.youkuaiyun.com/sinat_20659395/article/details/146190645?spm=1001.2014.3001.5501

2. 设置开机自动推送视频流，验证下效果

1）先写一个最简单的脚本，就叫camera-udp.sh

#!/bin/bash
rpicam-vid -n -t 0 --libav-format mpegts -o udp://224.0.0.10:8858

2）修改一下权限，让脚本可执行。

chmod +x /home/ixidor/Desktop/camera-udp.sh

在用ls -lh命令确认一下，权限是执行的。

3）创建一个新的systemd服务器，来实现开机启动。名字就叫testscript.service。

sudo nano /etc/systemd/system/testscript.service

接复制粘贴下面内容：

[Unit]
Description=My Custom Script
After=network.target

[Service]
Type=simple
ExecStart=/home/ixidor/Desktop/camera-udp.sh
Restart=on-failure

[Install]
WantedBy=multi-user.target

在“ExecStart=”，的后面写上刚才创建的脚本路径就行了。
Ctrl+O保存，Ctrl+X退出。

4）使用systemctl start 命令启动服务

sudo systemctl start testscript.service

5）使用systemctl enable 命令设置服务开机自动启用

sudo systemctl enable testscript.service

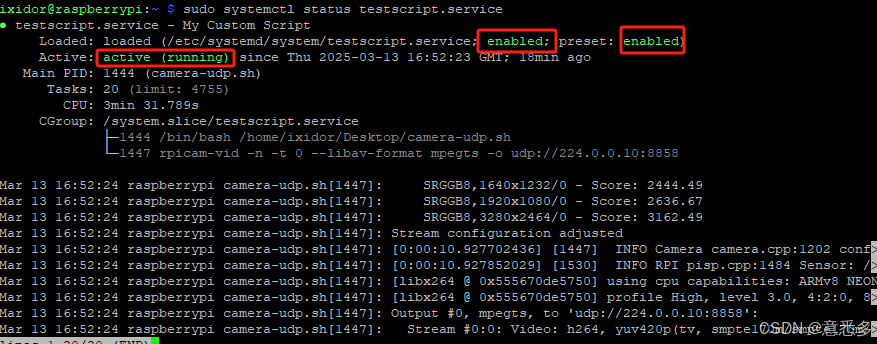

6）使用systemctl status 命令检查服务状态

sudo systemctl status testscript.service

检查确认状态都是对的，服务正常启动。

7）重启树莓派进行验证。

1. 树莓派直接断电重启；
2. 局域网电脑VLC拉流测试：刚才脚本里写得是组播流，ip地址224.0.0.10，端口是8858。

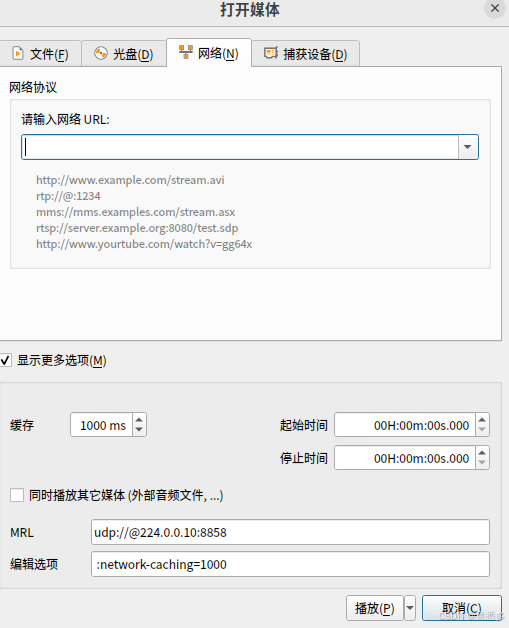

3. 局域网内，在电脑上打开VLC，打开网络串流，对话框中输入：udp://@224.0.0.10:8858。

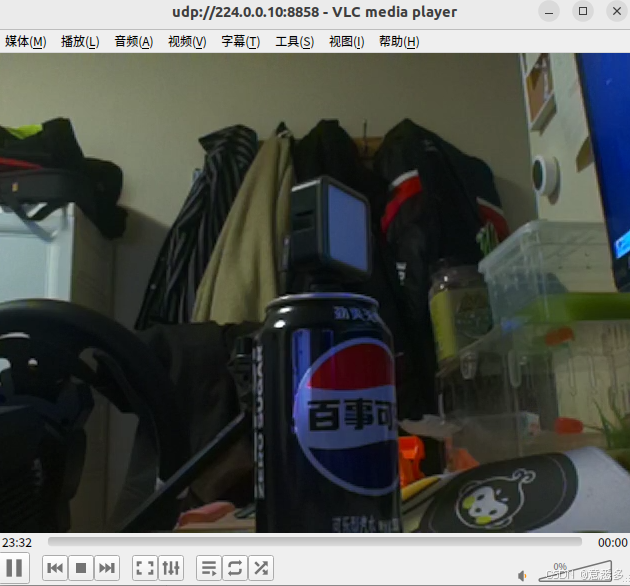

4. 可以看到直播画面，测试通过。开机自动推流成功。


3. 换一种方式实现：python+VLC+RTSP推流

因为群辉NAS上自带的SurveillanceStation不支持UDP推流，所以还得换一下实现方式。
1）新建一个python脚本：rtsp_test4.py

import subprocess
import logging
import signal

class VLCRTSPStreamer:
    def __init__(self,
                 resolution=(640,480),
                 framerate=30,
                 rtsp_port=8554,
                 stream_name="stream1"):
        self.camera_cmd = [
            "rpicam-vid",
            "-t", "0",
            "-n",
            "--width", str(resolution[0]),
            "--height", str(resolution[1]),
            "--framerate", str(framerate),
            "--codec", "H264",
            "--libav-format", "mpegts",
            "-o", "-"
        ]

        self.vlc_cmd = [
            "cvlc",
            "stream:///dev/stdin",
            "--sout",
            f"#rtp{{sdp=rtsp://:{rtsp_port}/{stream_name}}}"
        ]

        self.proc_cam = None
        self.proc_vlc = None
        self.logger = logging.getLogger("VLC_Streamer")

    def start(self):
        try:
            self.proc_cam = subprocess.Popen(
                self.camera_cmd,
                stdout=subprocess.PIPE,
                stderr=subprocess.PIPE
            )

            self.proc_vlc = subprocess.Popen(
                self.vlc_cmd,
                stdin=self.proc_cam.stdout,
                stderr=subprocess.PIPE
            )

            self.logger.info("推流服务已启动 PID: %d", self.proc_vlc.pid)

        except Exception as e:
            self.logger.error("启动失败: %s", str(e))

    def stop(self):
        for proc in [self.proc_vlc, self.proc_cam]:
            if proc:
                proc.send_signal(signal.SIGINT)
                proc.wait(timeout=5)
        self.logger.info("服务已停止")

if __name__ == "__main__":
    logging.basicConfig(level=logging.INFO)
    streamer = VLCRTSPStreamer()
    streamer.start()

    try:
        while True:
            pass
    except KeyboardInterrupt:
        streamer.stop()

记住rtsp端口是：8854； stream_name是：stream1，后面要用。

2）修改一下权限，让脚本可执行。

chmod +x /home/ixidor/Desktop/rtsp_test4.py

3）再创建一个新的systemd服务器，来实现开机启动。这次名字叫testscript-camera.service。

sudo nano /etc/systemd/system/testscript-camera.service

[Unit]
Description=Python RTSP Streamer
After=network.target

[Service]
Type=simple
ExecStart=/usr/bin/python3 /home/ixidor/Desktop/rtsp_test4.py
Restart=always
User=ixidor

[Install]
WantedBy=multi-user.target

4）使用systemctl stop 和 disable 命令关闭之前的testscript.servic服务
不然两个服务都要开机调研摄像头进行推流，会发生冲突。需要把之前测试用的那个关掉。

sudo systemctl stop testscript.service
sudo systemctl disable testscript.service

执行完后，再用systemctl status查看状态：

这样就OK了。

5）使用systemctl start 和 enable 命令设置testscript-camera.service开机自动启动。

sudo systemctl start testscript-camera.service
sudo systemctl enable testscript-camera.service

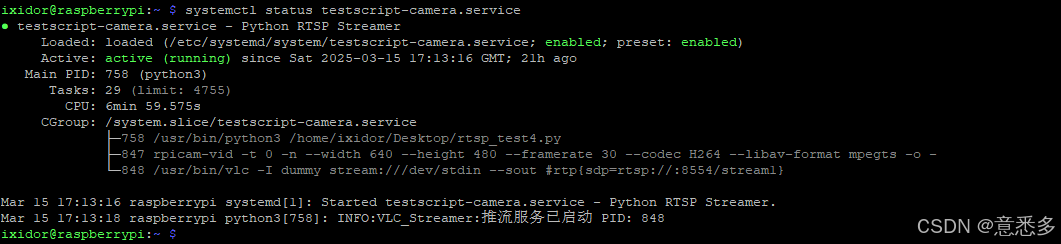

执行完后，再用systemctl status 查看状态：
显示状态正确。

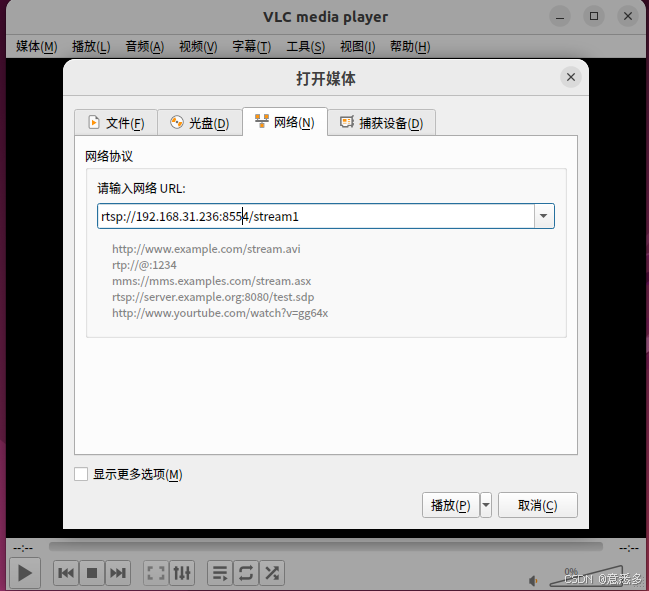

6）在VLC客户端验证一下RTSP拉流状态正常
还是在之前的VLC客户端上，修改网络URL成：rtsp://192.168.31.236:8554/stream1。

可以看到直播画面，测试通过。
重启树莓派，再验证一下开机自动推流，再去确认成功。

4. 配置群辉NAS 的Surveillance Station

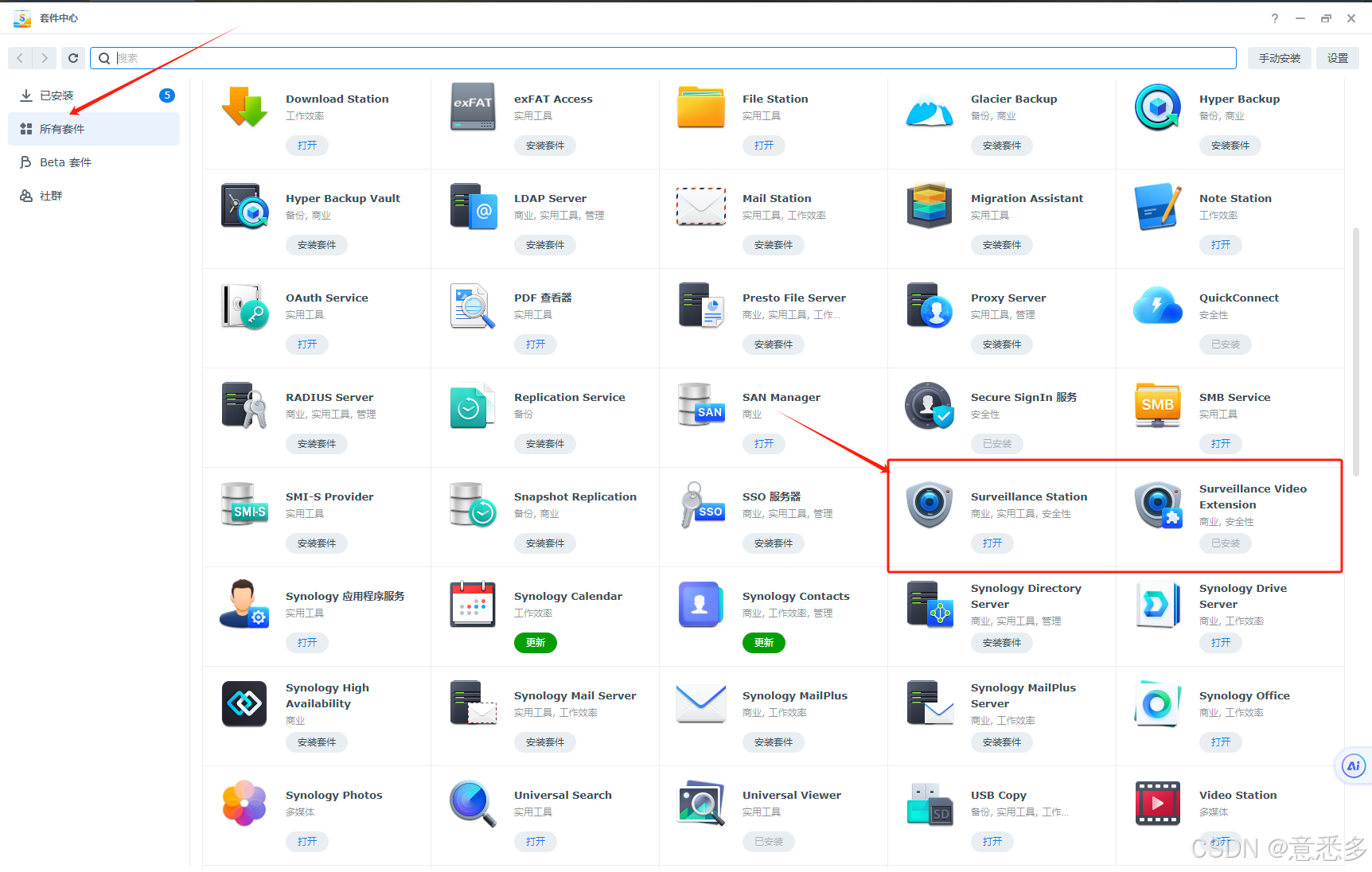

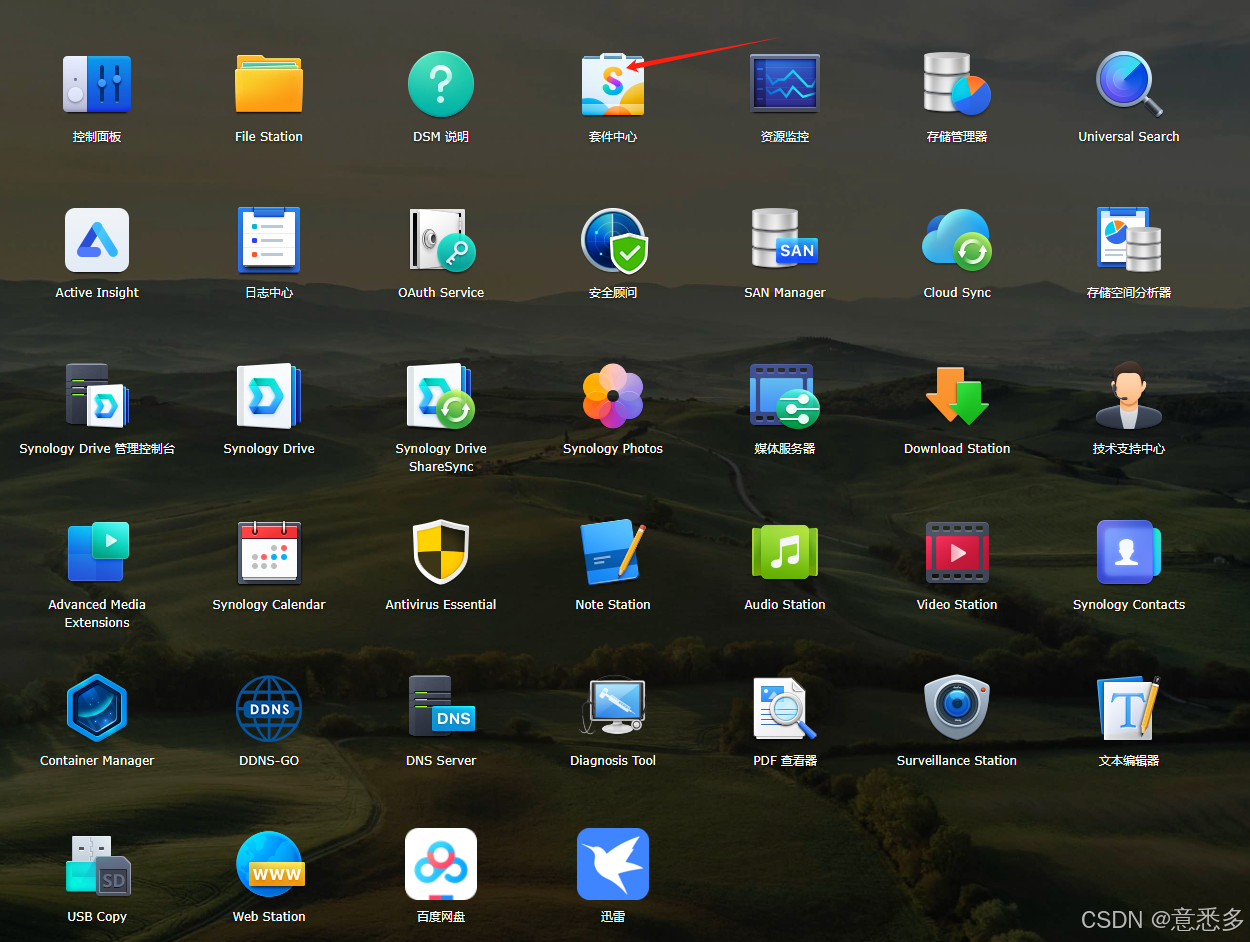

1）进入群辉NAS的套件中心

2）安装 Surveillance Station 和 Surveillance Video Extension 套件

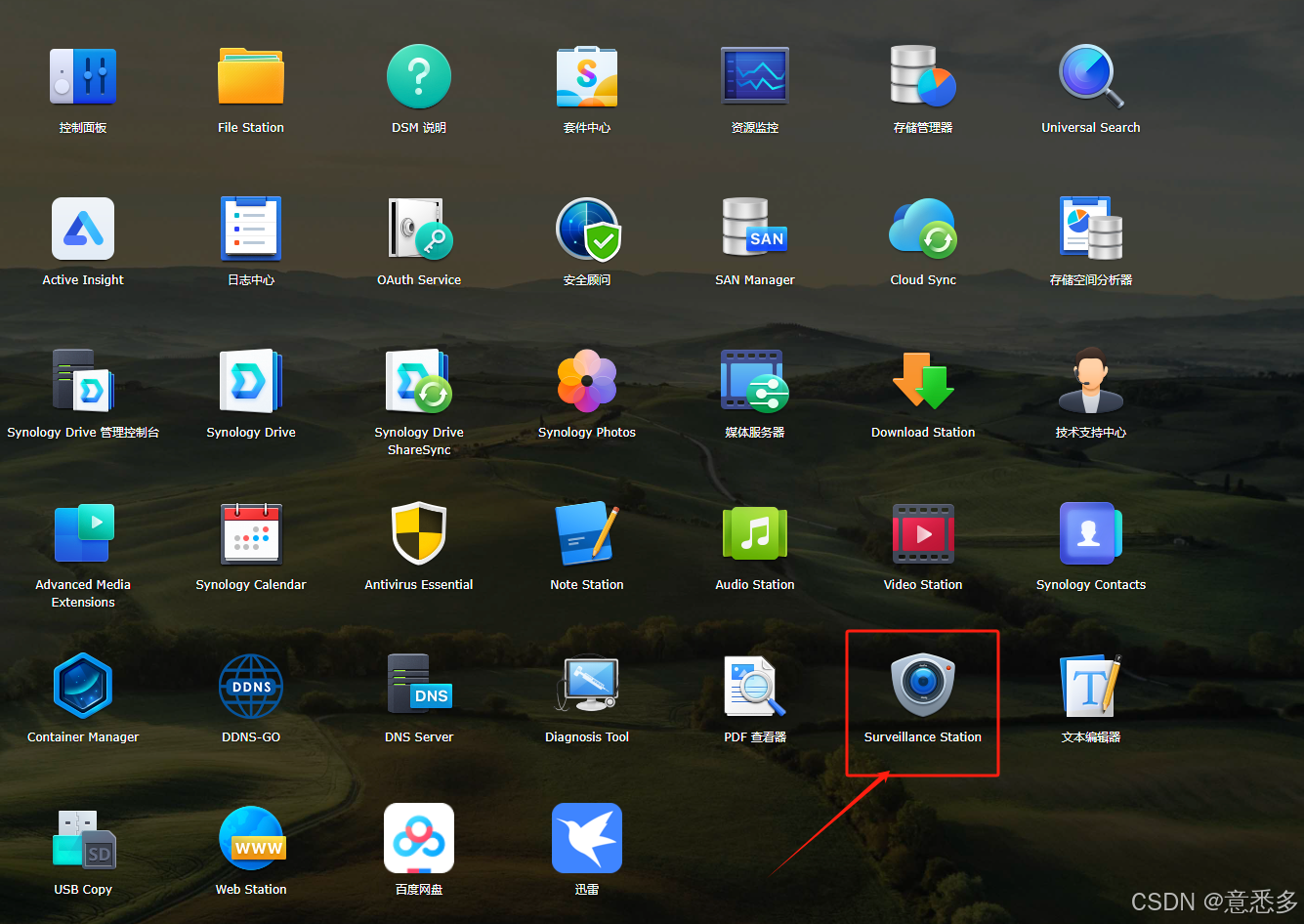

3）安装完成后，在主菜单就能看到这个 Surveillance Station 图标了。点击图标进入Surveillance Station 页面。

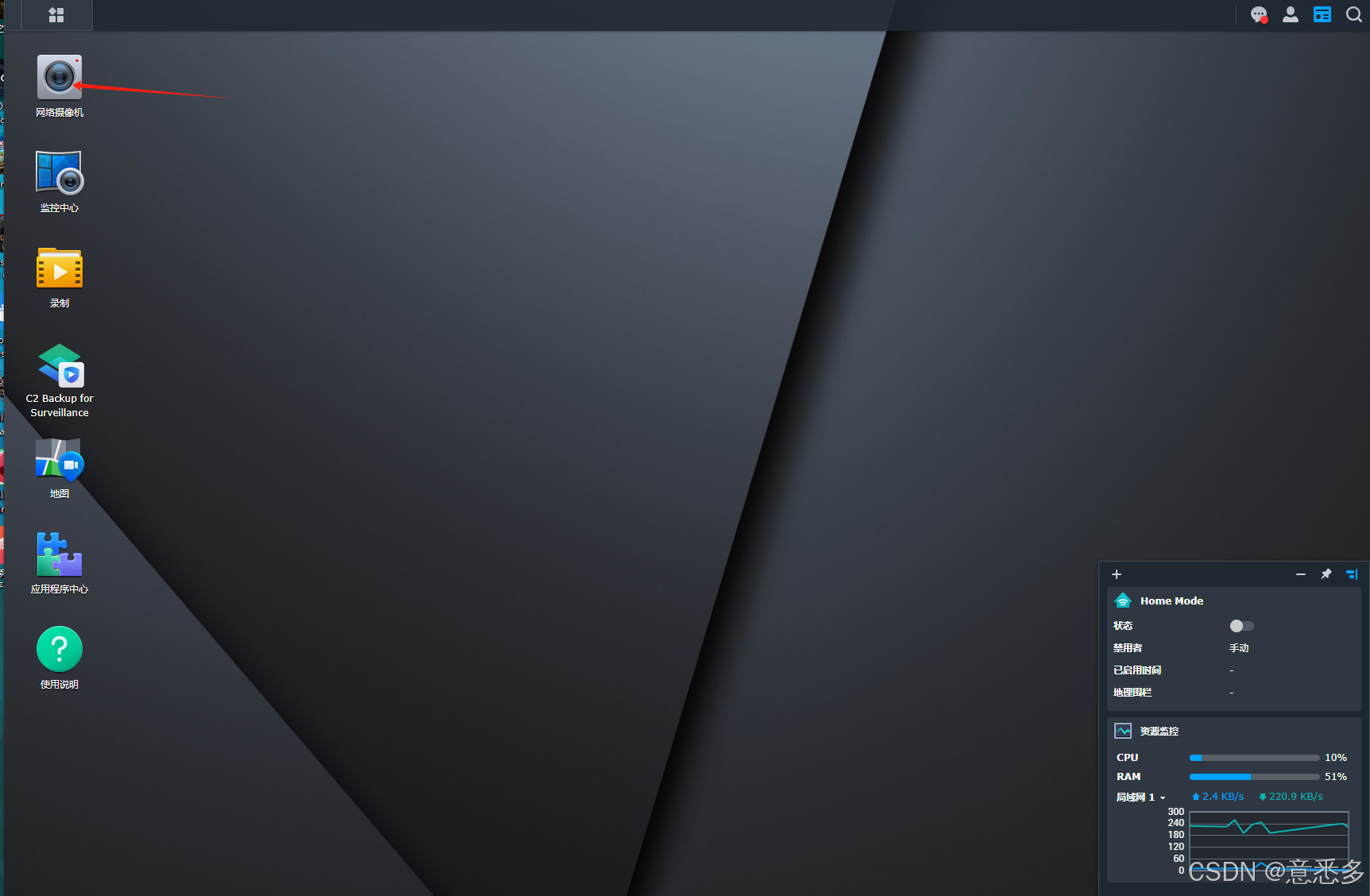

4）在Surveillance Station 页面内，点击”网络摄像头“图标。

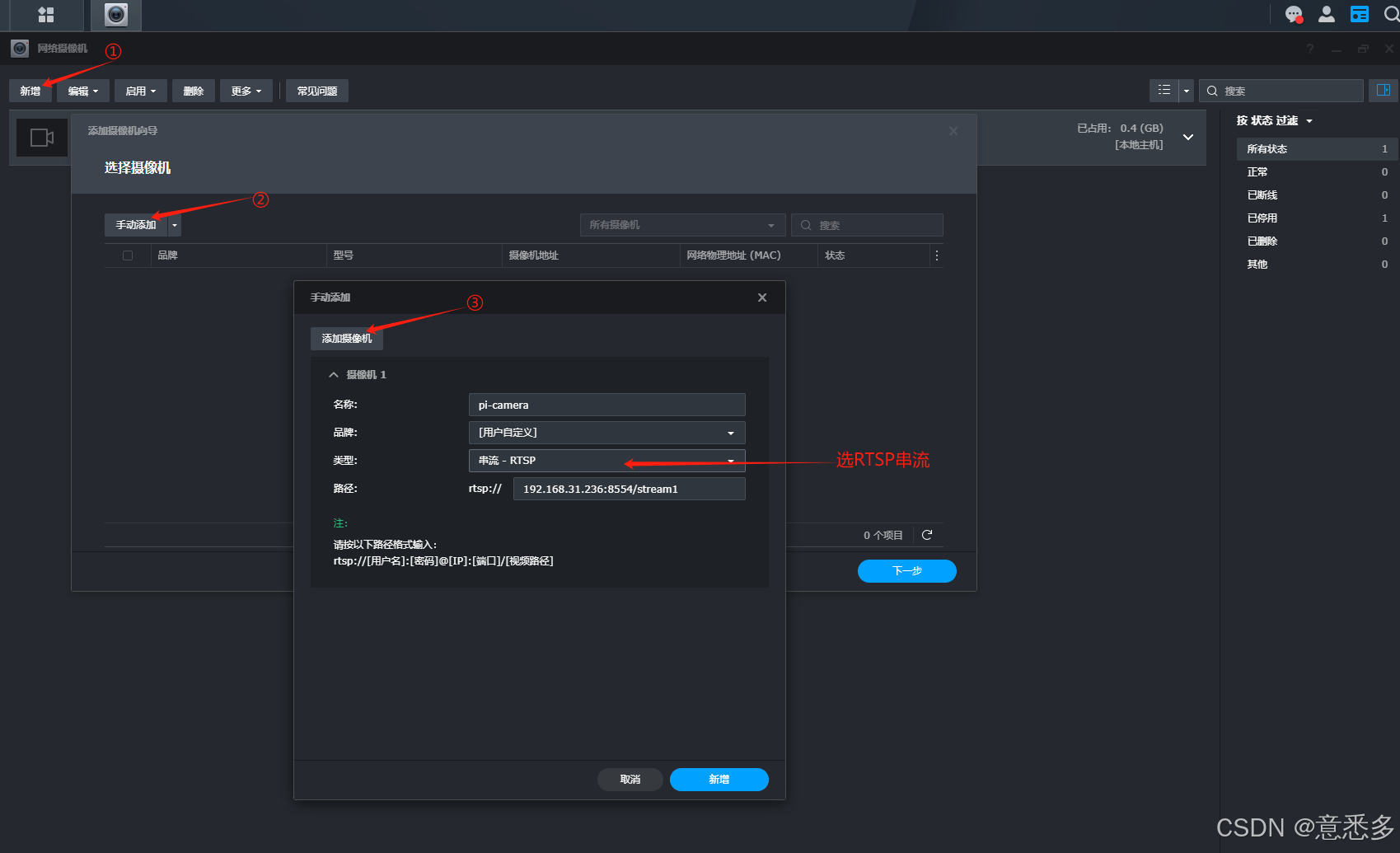

5）添加一个新的网络摄像机。
步骤：

1. 点击“新增”；

2. 点击“手动添加”；

3. 点击“添加摄像机”；

4. 名称自己随便起就行，品牌选择：用户自定义；

5. 类型选择：RTSP；

6. 路径写rtsp://192.168.31.236:8554/stream1，192.168.31.236是树莓派的地址，8554是RTSP端口号。

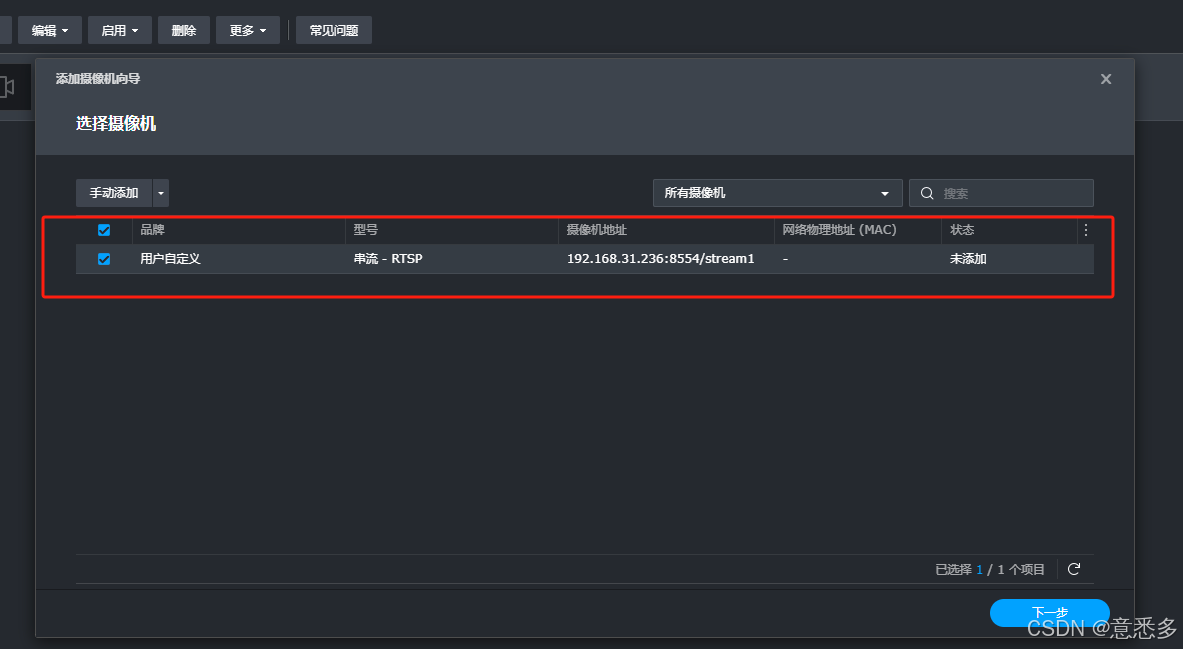

7. 点击“新增”按钮，然后直接“下一步”。

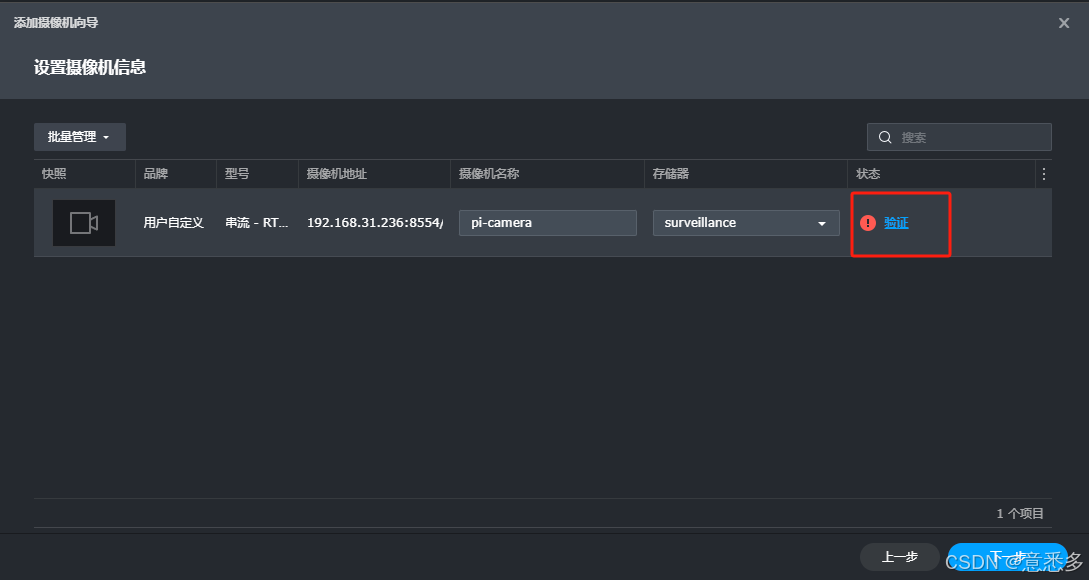

8. 如果发现有一个“验证”是告警状态。点击进去看下。

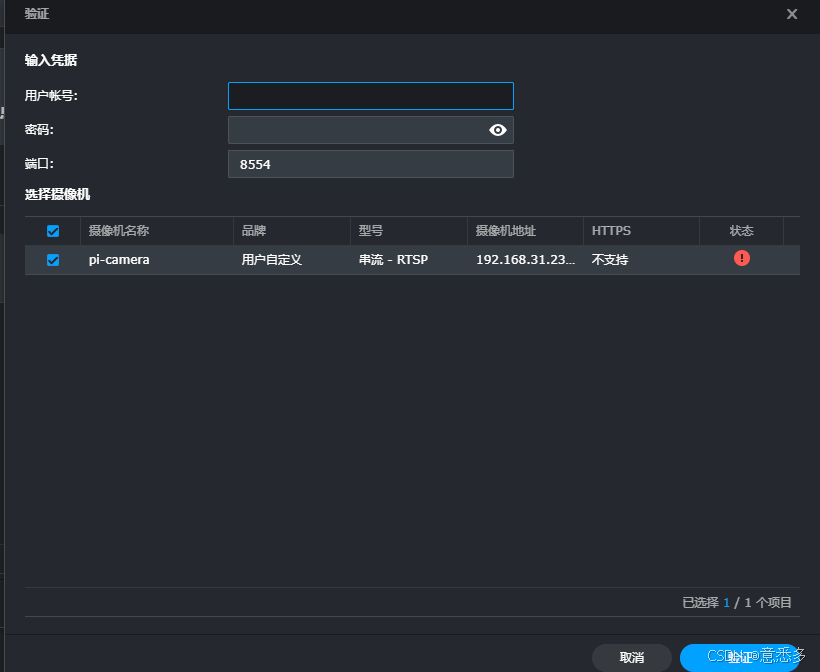

9. 这里提示要输入用户账号和密码，因为之前在树莓派上并没有配置，所以直接点“验证”就行。

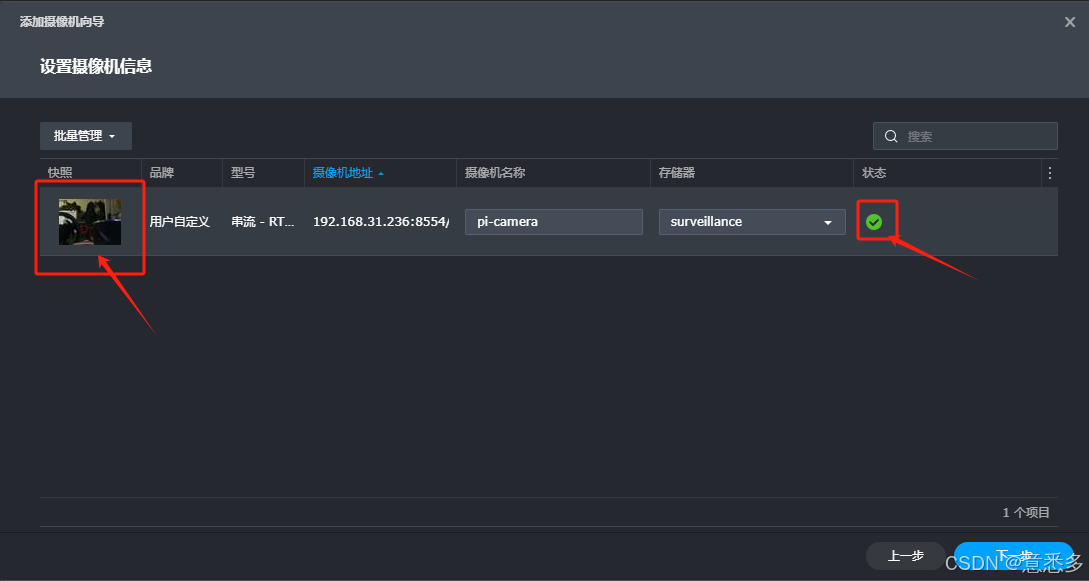

10. 点击“验证”后，可以看到窗口刷新了一下，监控画面出来了，状态也显示正常

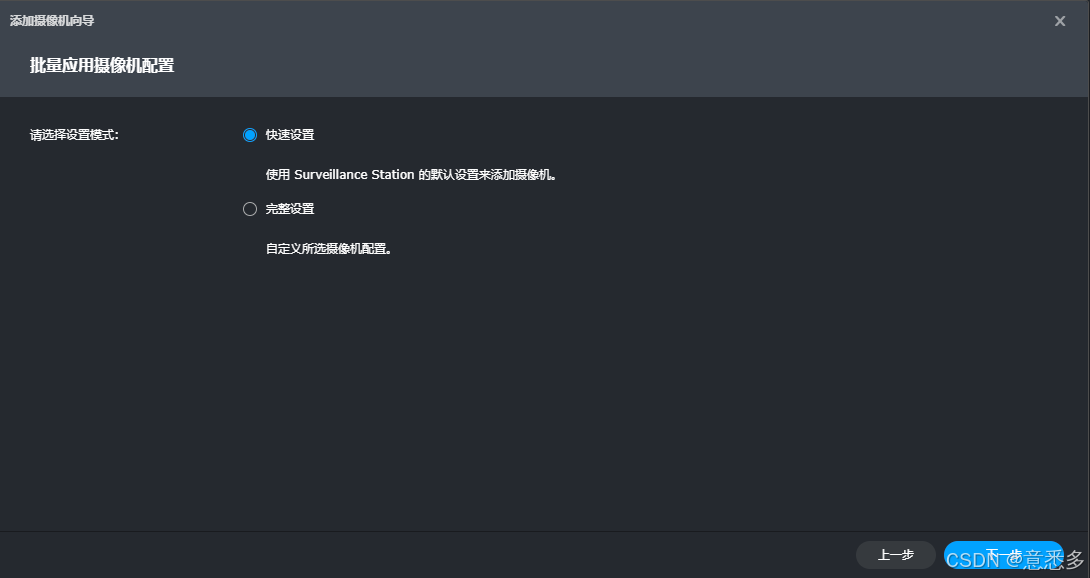

11. 快速设置，直接下一步。

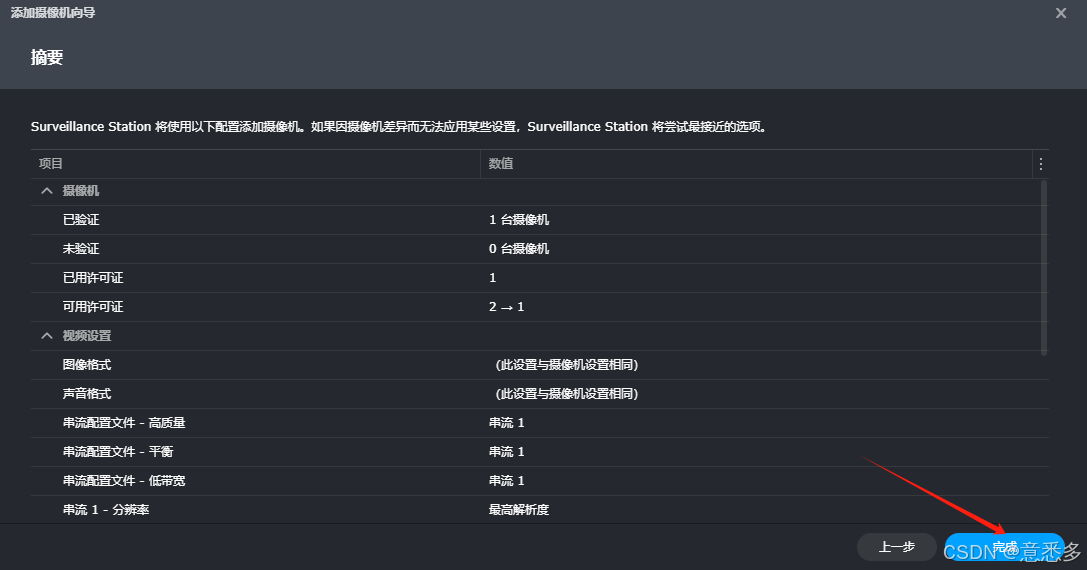

12. 点击完成。

13. 添加成功，配置成功。


5. 使用SurveillanceStation的监控中心

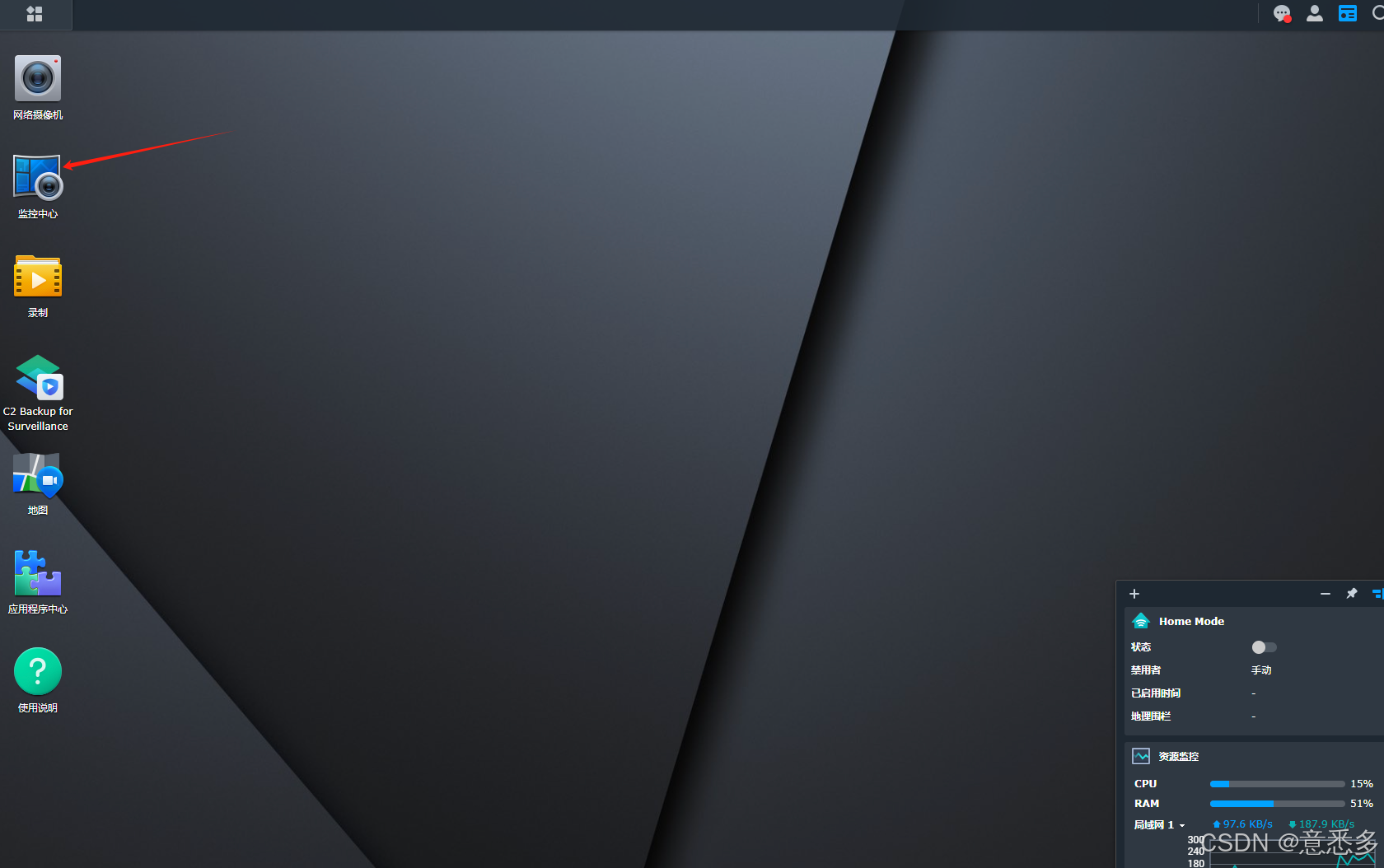

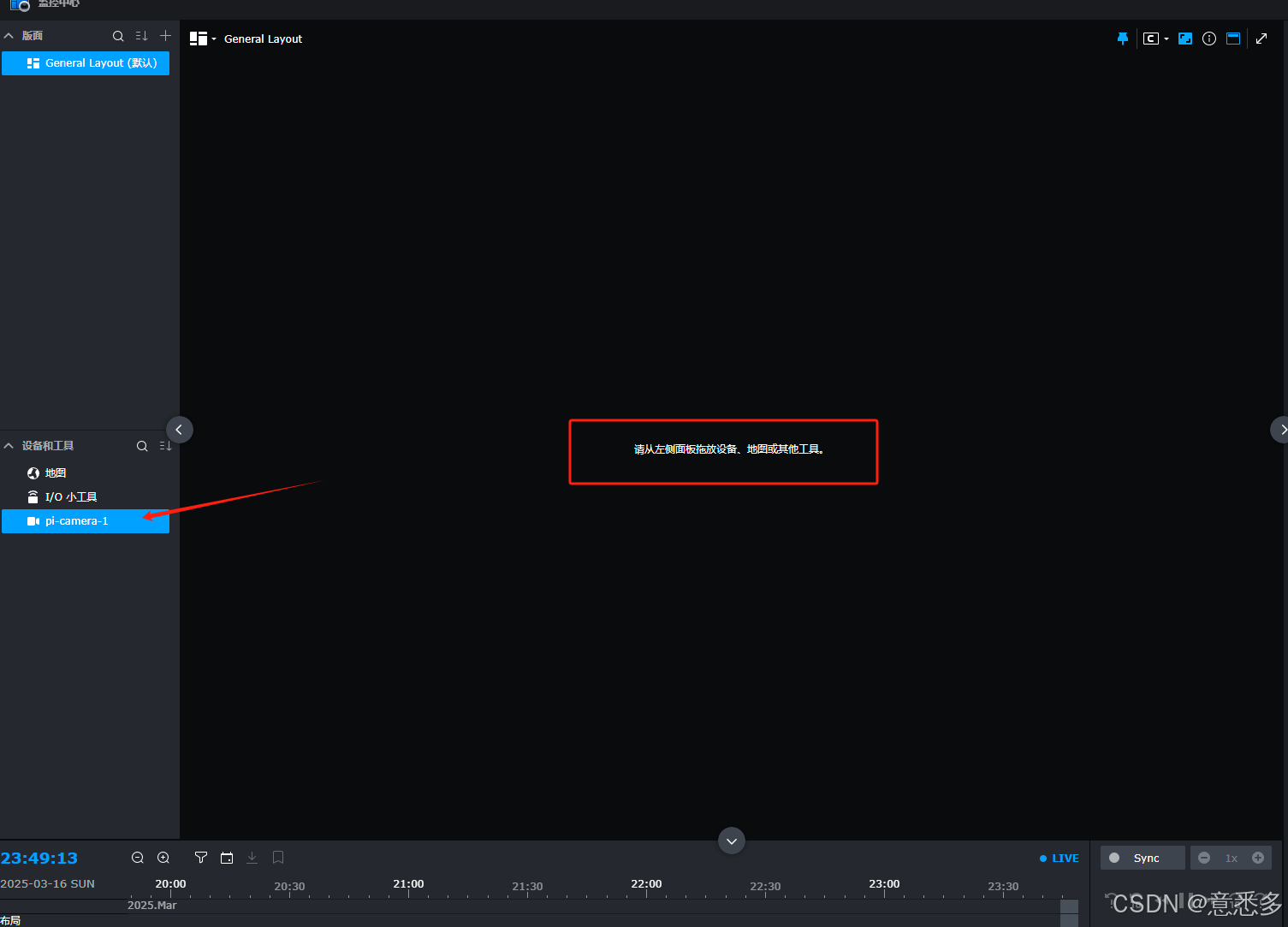

1）在SurveillanceStation页面上，直接点击“监控中心”。

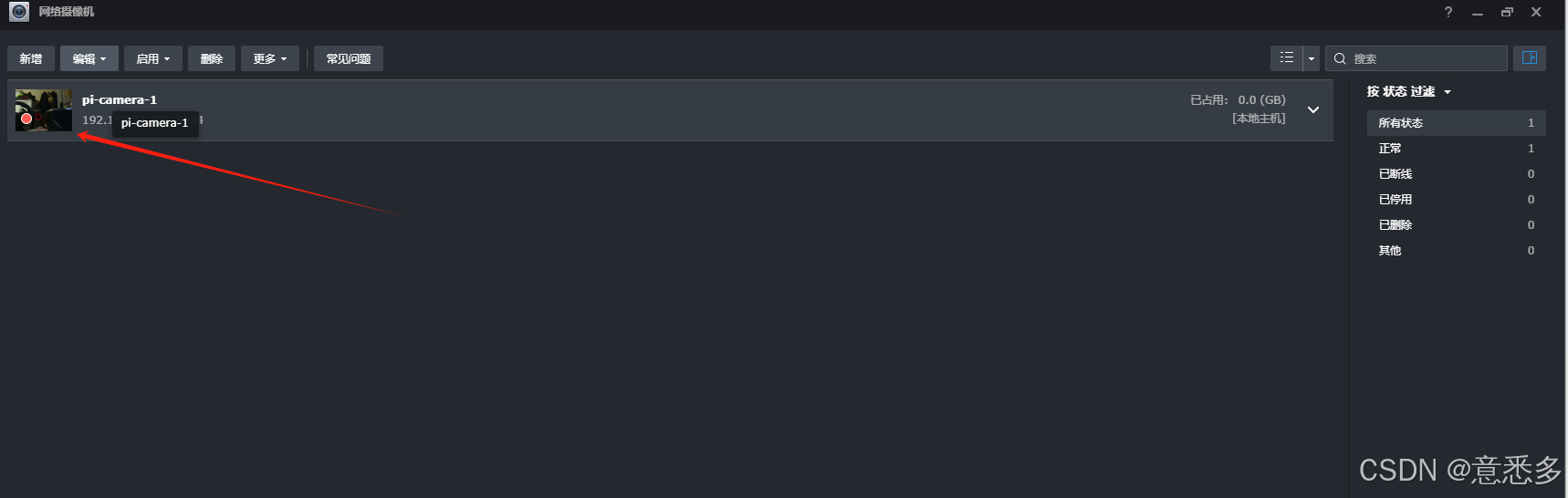

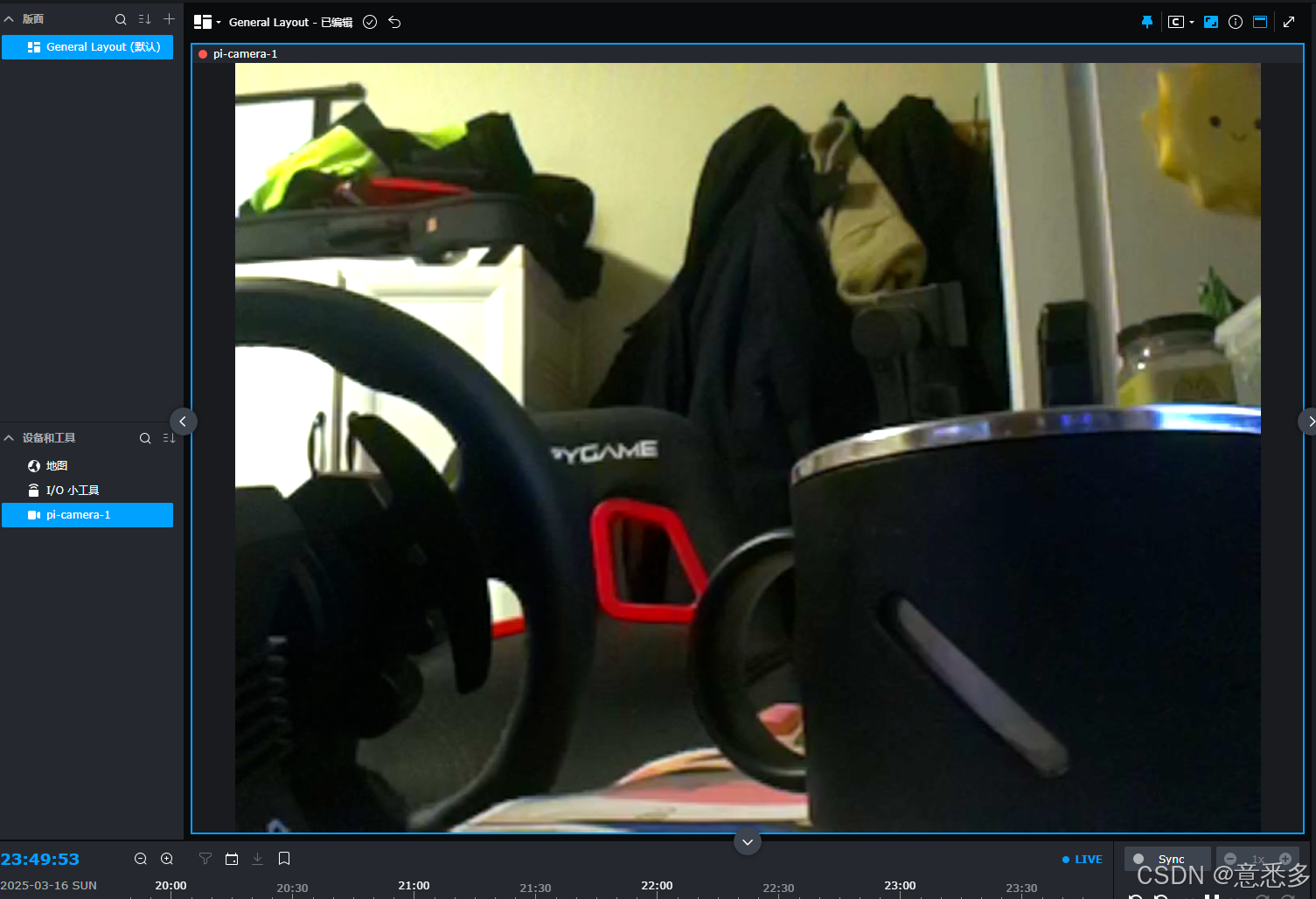

2）直接拖拽刚才新建的摄像头就可以了。

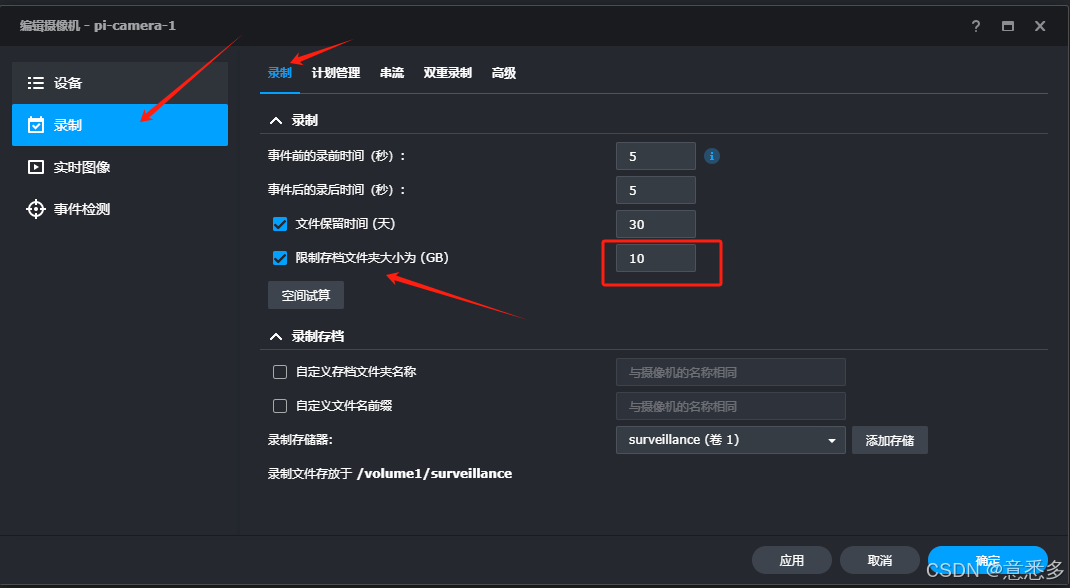

**3）可以在对这个摄像头调整一下设置。

回到网络摄像机那里，点击“编辑”。
