电力电子中控制器带宽的概念

好久没写博客了，这次正好碰到题目中的问题，翻了一下fundamental of power electronics，学习一下

先看第九章的结论：

The loop gain T(s) is equal to the products of the gains in the forward and feedback paths. The loop gain is a measure of how well the feedback system works: a large loop gain leads to better regulation of the output. The crossover frequency fc is the frequency at which the loop gain T has unity magnitude, and is a measure of the bandwidth of the control system.

环路增益T（s）等于前向和反馈路径中增益的乘积。 环路增益衡量反馈系统的工作情况：大的环路增益可以更好地调节输出。穿越频率fc是环路增益T具有单位幅度的频率，并且是控制系统的带宽的度量。

也就是说，控制系统带宽需要观察环路增益T(s)的波特图。

接下来必须弄清楚啥是环路增益，接着翻书，其定义出现在9.2节。

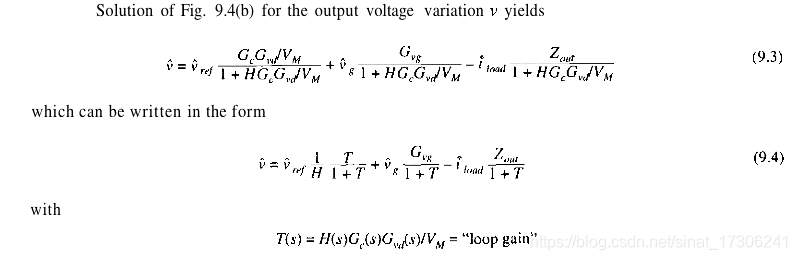

建立系统的小信号模型，得到(9.3)所示的表达式，进一步写成9.4，根据分母，我们就可以得到环路增益。

总结就是，环路增益应该先建立闭环系统的表达式，再得到环路增益，下面以三相逆变器并网进行说明（参考文献为：Small-Signal Stability Analysis of Three-Phase AC Sy
