Qt 数据可视化之3D图形

前段时间在Qt事例中看到了3D图形，就参考案例，做了一个相似的demon.

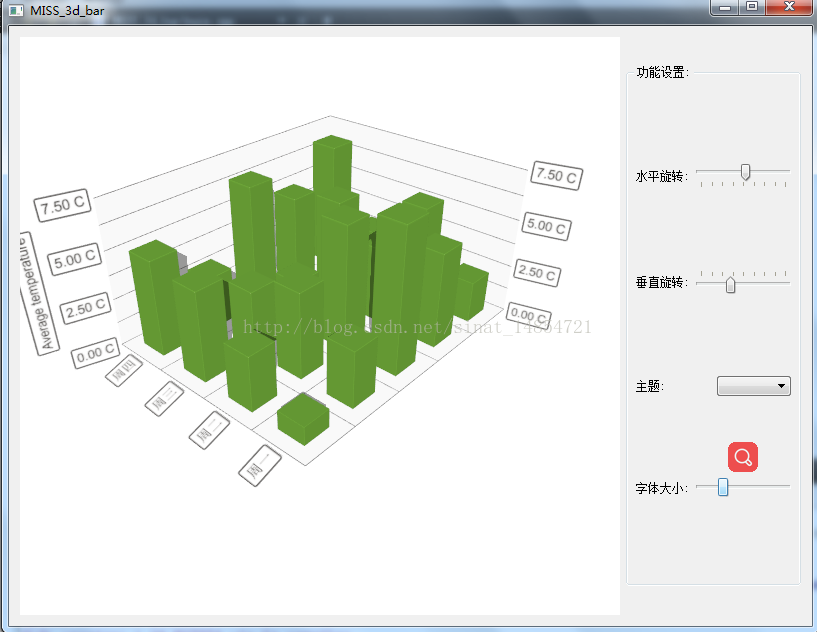

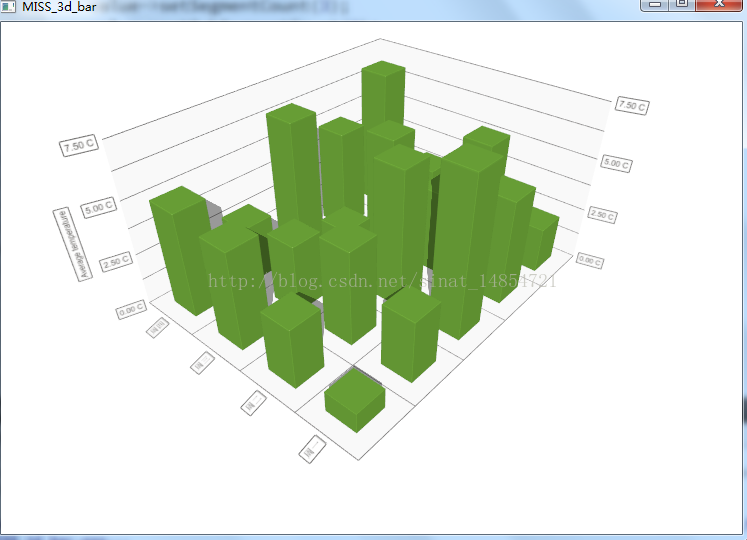

不多说了，先看做的两个效果图吧。



这里主要讲解第一个，第二个的代码会打包上传。感兴趣可以下载。

工程文件：



QT += datavisualization

SOURCES += main.cpp

因为用的是3D,所以工程文件要加datavisualization。



主文件：

#include<QWidget>

#include <QtWidgets/QApplication>

#include"init_widget.h"

int main(int argc, char *argv[])

{

    QApplication app(argc, argv);

    Q3DBars bars;

    /*init_widget init(&bars);*/

    bars.setFlags(bars.flags() ^ Qt::FramelessWindowHint);

    bars.rowAxis()->setRange(0, 4);   //设置图形坐标范围，row

    bars.columnAxis()->setRange(0, 4);//设置图形坐标范围，colum
  //其实和cahrt模块很相似，先是创建serial,在创建数据，

    QBar3DSeries *series = new QBar3DSeries;
 //创建4组数据。

    QBarDataRow *data = new QBarDataRow;

    *data << 1.0f << 3.0f << 7.5f << 5.0f << 2.2f;

    QBarDataRow *data1 = new QBarDataRow;

    *data1 << 2.9f << 4.5f << 6.5f << 4.0f << 5.2f;

    QBarDataRow *data2 = new QBarDataRow;

    *data2 << 4.7f << 3.3f << 2.5f << 5.6f << 2.9f;

    QBarDataRow *data3 = new QBarDataRow;

    *data3 << 5.0f << 2.8f << 6.5f << 4.9 << 6.8f;
  //将数据添加进seiral中。

    series->dataProxy()->addRow(data);

    series->dataProxy()->addRow(data1);

    series->dataProxy()->addRow(data2);

    series->dataProxy()->addRow(data3);

   //将serial加入到3d对象中。

    bars.addSeries(series);
   //设置Z轴坐标

    QValue3DAxis *value=new QValue3DAxis;

    value->setTitle("Average temperature");//设置标题

    value->setTitleVisible(true);//记得默认是false

    value->setSegmentCount(3);//z轴分为3大段

    value->setSubSegmentCount(2);//没大段分为2个空间间隙

    value->setLabelFormat(QString(QStringLiteral("%.2f ") + "C"));//这个就不说了，，，

    value->setLabelAutoRotation(30.0f);//设置标签的角度

    bars.setValueAxis(value);
    //设置X,Y的坐标

    QCategory3DAxis *axis=new QCategory3DAxis;

    QStringList list;

    list<<"周一"<<"周二"<<"周三"<<"周四";

    axis->setLabels(list);

    axis->setLabelAutoRotation(30.0f);

    bars.setRowAxis(axis);

    bars.show();

    /*init.show_widget();*/

    return app.exec();

}

其实和chart模块很相似，



1：创建3d对象，



Q3DBars bars;

2：创建数据串





QBar3DSeries *series = new QBar3DSeries;

3:添加数据





    QBarDataRow *data = new QBarDataRow;

    *data << 1.0f << 3.0f << 7.5f << 5.0f << 2.2f;

    QBarDataRow *data1 = new QBarDataRow;

    *data1 << 2.9f << 4.5f << 6.5f << 4.0f << 5.2f;

    QBarDataRow *data2 = new QBarDataRow;

    *data2 << 4.7f << 3.3f << 2.5f << 5.6f << 2.9f;

    QBarDataRow *data3 = new QBarDataRow;

    *data3 << 5.0f << 2.8f << 6.5f << 4.9 << 6.8f;



4.将数据添加到数据串中



    series->dataProxy()->addRow(data);

    series->dataProxy()->addRow(data1);

    series->dataProxy()->addRow(data2);

    series->dataProxy()->addRow(data3);

5：将数据串加入到3d对象中





bars.addSeries(series);







6.：显示

bars.show();





代码地址： https://gitee.com/kamenqing/Three_d_Demon.git
