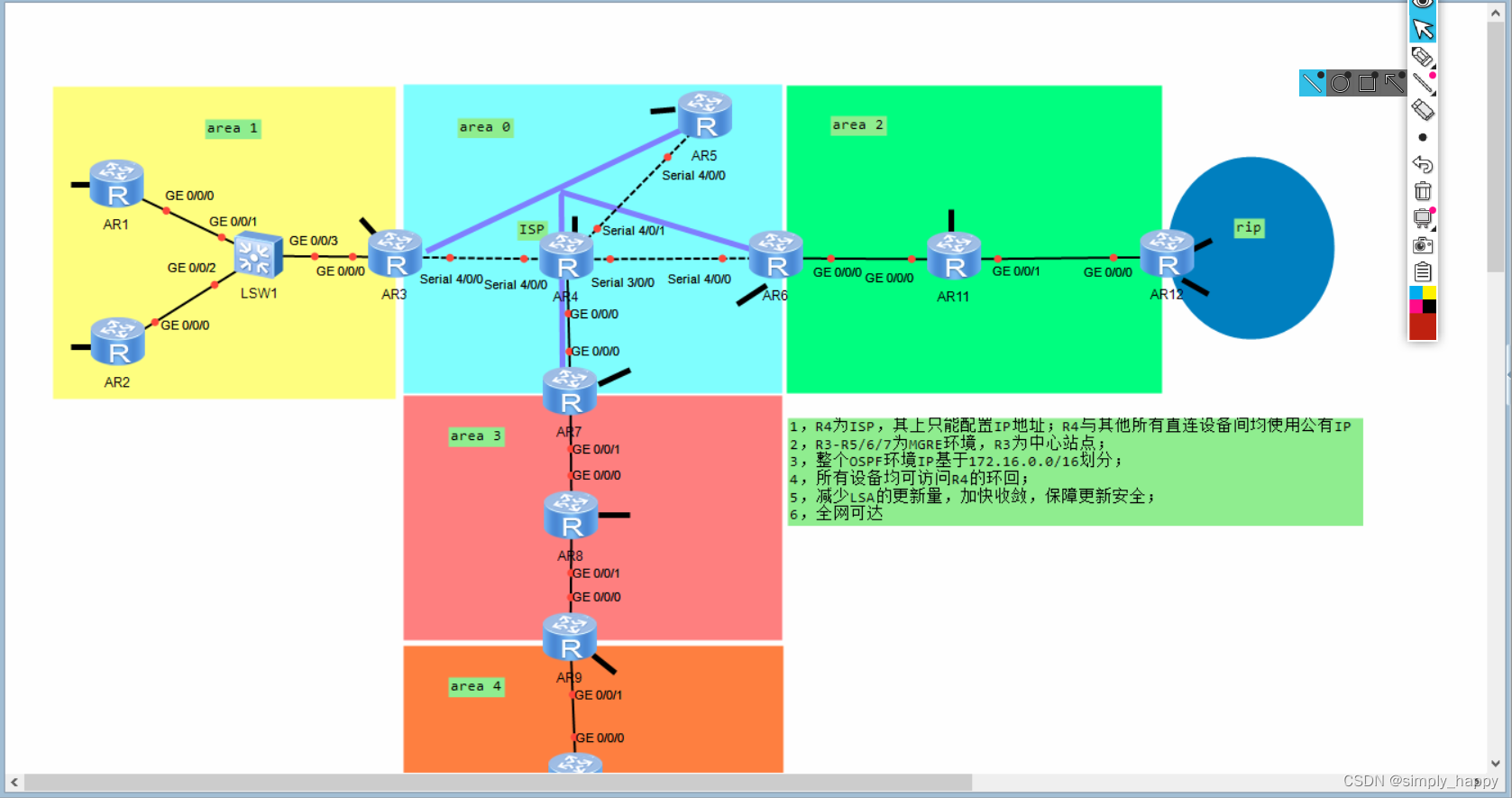

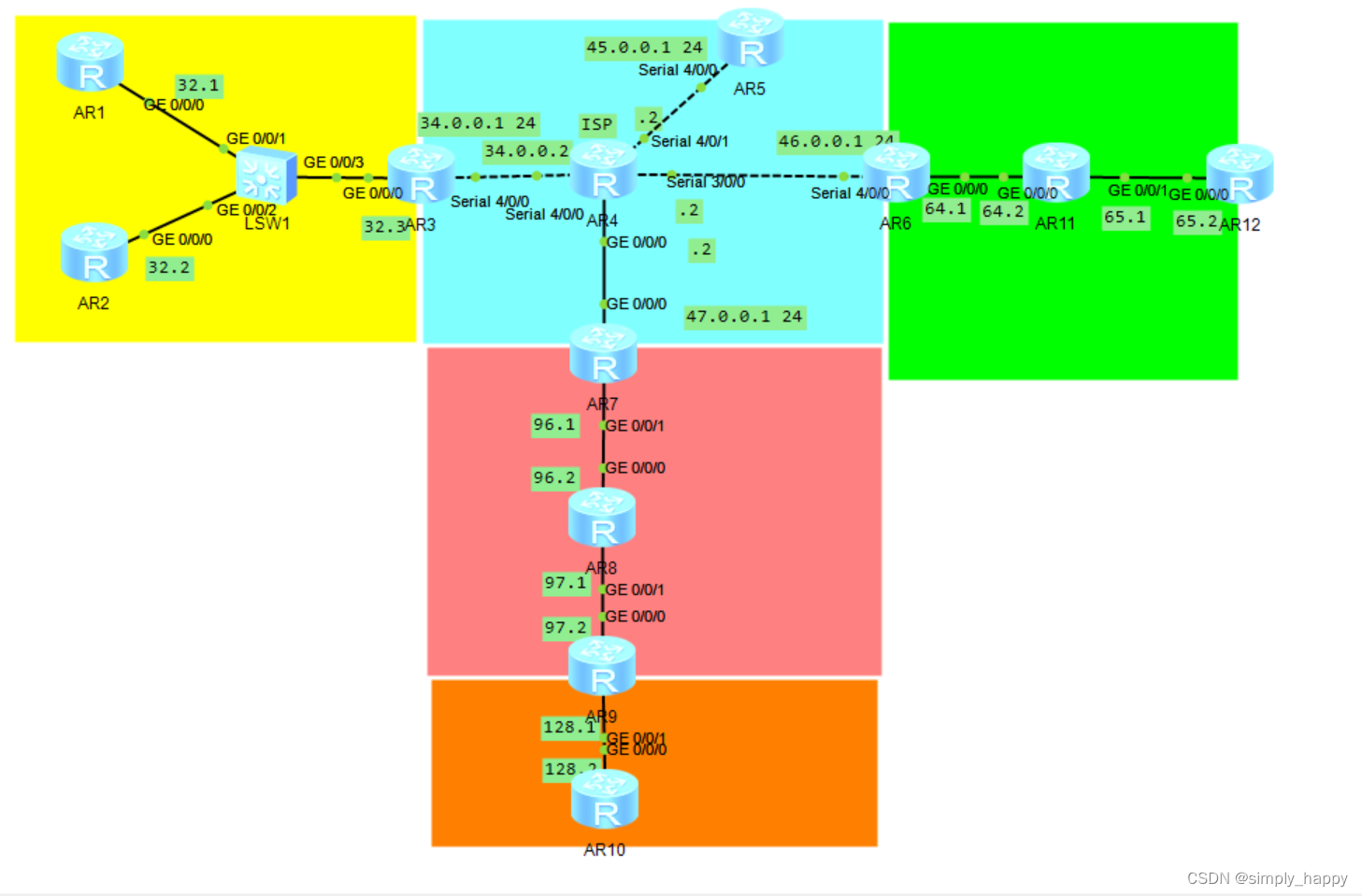

实验需求:

1、R4为ISP，其上只能配置IP地址;R4与其他所有直连设备间使用公有IP ;
2、R3---R5/6/7为MGRE环境，R3为中心站点
3、整个OSPF环境IP地址为172.16.0.0/16
4、所有设备均可访问R4的环回;
5、减少LSA的更新量，加快收敛，保障更新安全
6、全网可达

IP地址划分:

172.16.0.0 16

172.16.0.0 19---骨干(区域0)
172.16.0.0 24---P2P链路 /30
172.16.0.0 30--172.16.0.1 172.16.0.2
172.16.0.4 30--- 172.16.0.5 172.16.0.6 30
172.16.0.8 30
...
172.16.1.0 24--r5
172.16.2.0 24--r6
172.16.3.0 24--r7
..
172.16.31.0 24

172.16.32.0 19---区域1
172.16.32.0 24---
172.16.33.0 24---r3

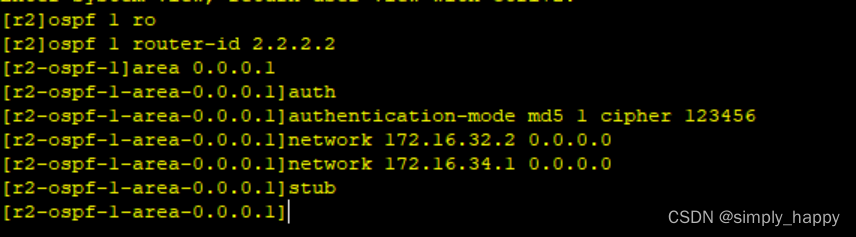

172.16.34.0 24---r2

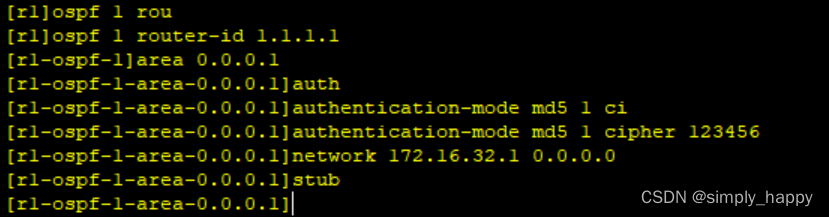

172.16.35.0 24---r1

172.16.64.0 19---区域2
172.16.64.0 24---r6-r11
172.16.64.0 30
172.16.64.4 30
172.16.64.8 30

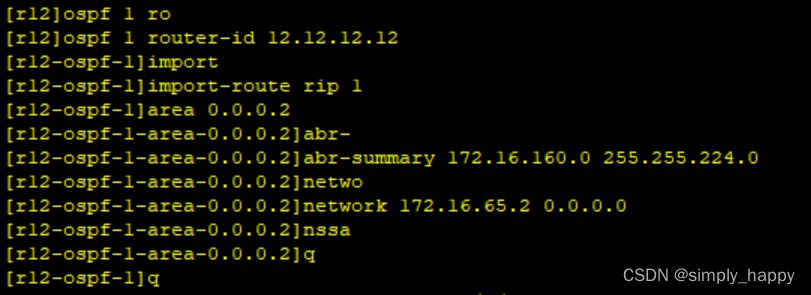

172.16.65.0 24---r11-r12
172.16.65.0 29
172.16.65.8 29
172.16.65.16 29

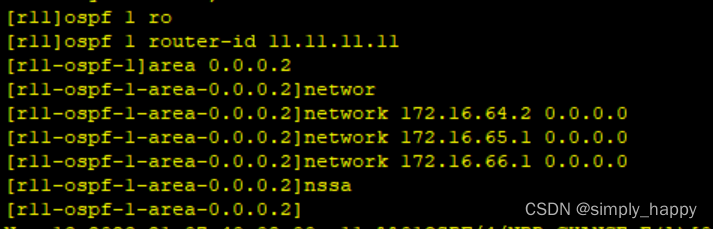

172.16.66.0 24---r11

172.16.96.0 19---区域3
172.16.96.0 24---r7-r8
172.16.97.0 24---r8-r9
172.16.98.0 24---r8

172.16.128.0 19---区域4
172.16.128.0/24 --- r9-r10

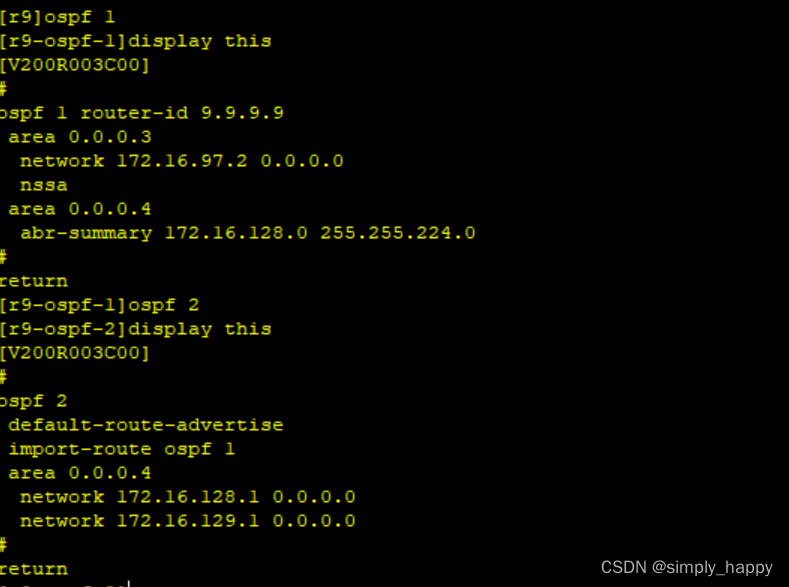

172.16.129.0/24 --- r9

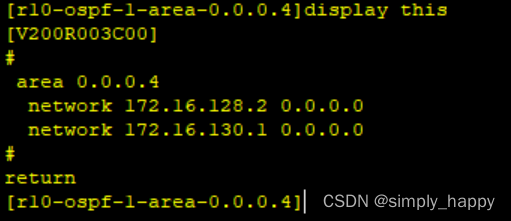

172.16.130.0/24 --- r10

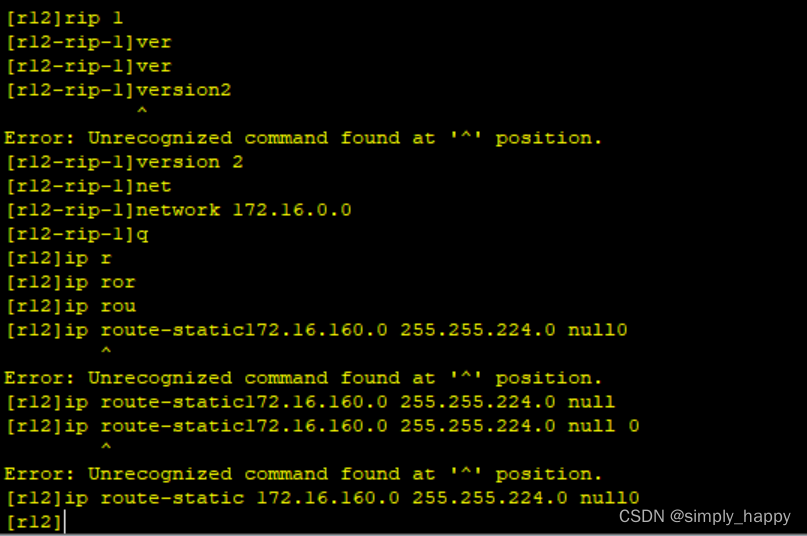

172.16.160.0 19-----RIP
172.16.192.0 19
172.16.224.0 19---保留

如下所示

area 0:

r3,r5,r6,r7做缺省路由到ISP

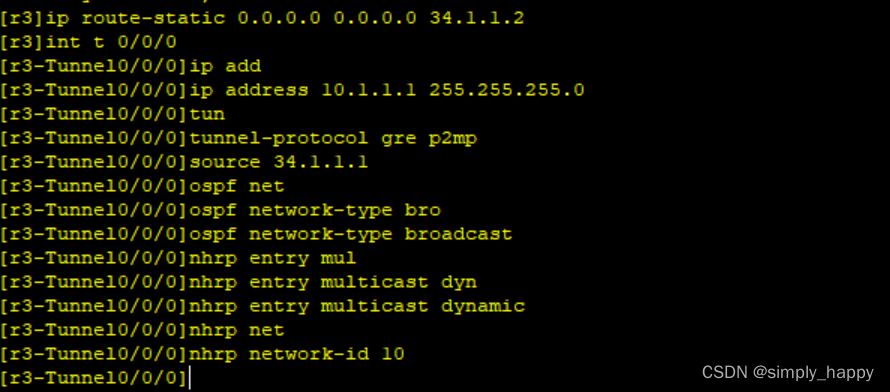

r3:
ip route-static 0.0.0.0 0.0.0.0 34.1.1.2

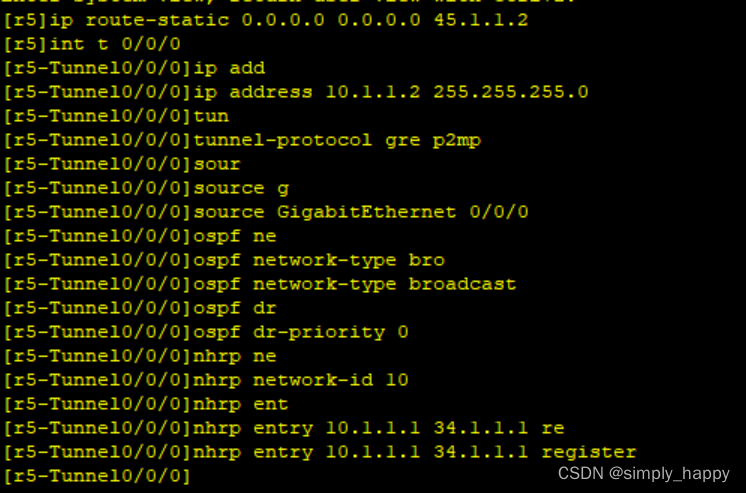

r5:
ip route-static 0.0.0.0 0.0.0.0 45.1.1.2

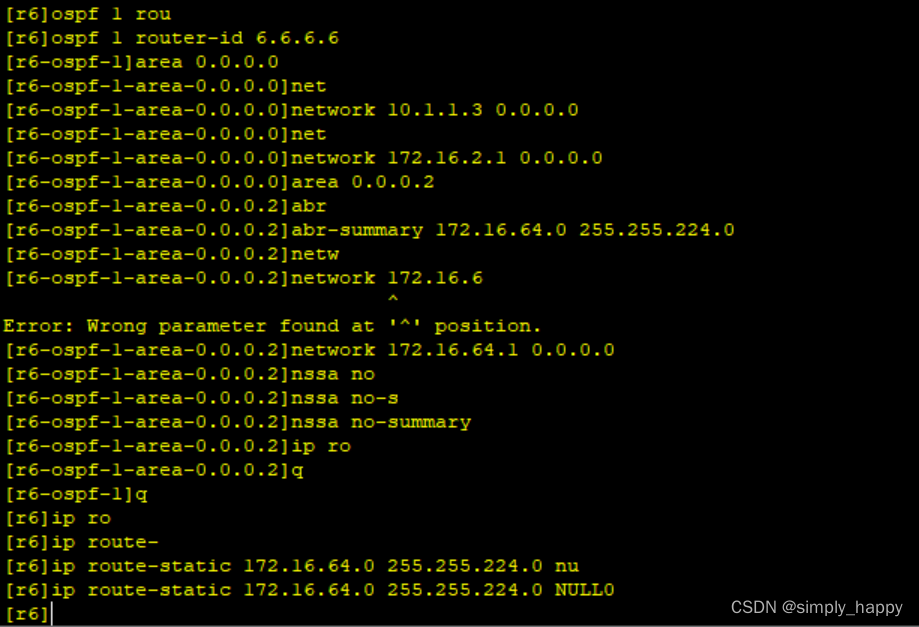

r6:
ip route-static 0.0.0.0 0.0.0.0 46.1.1.2

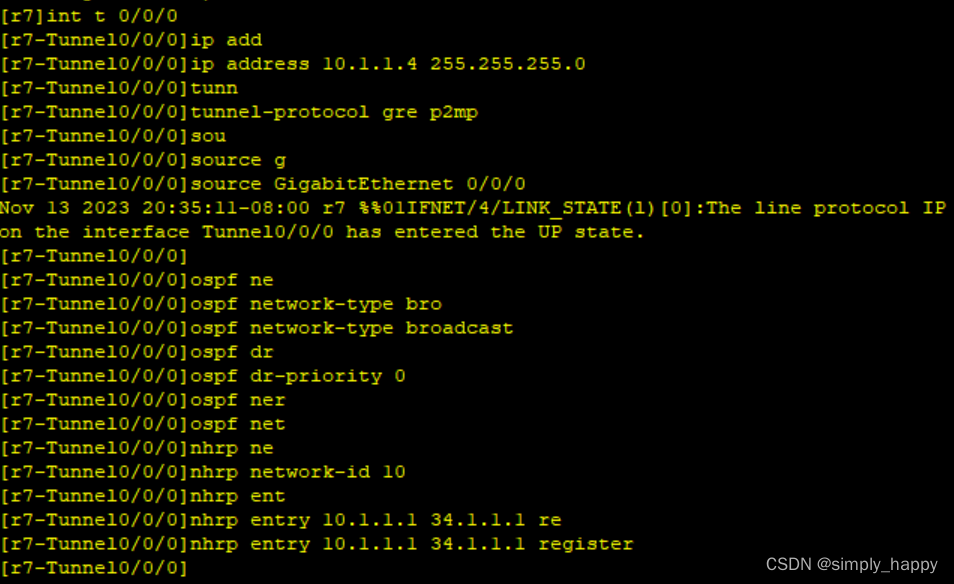

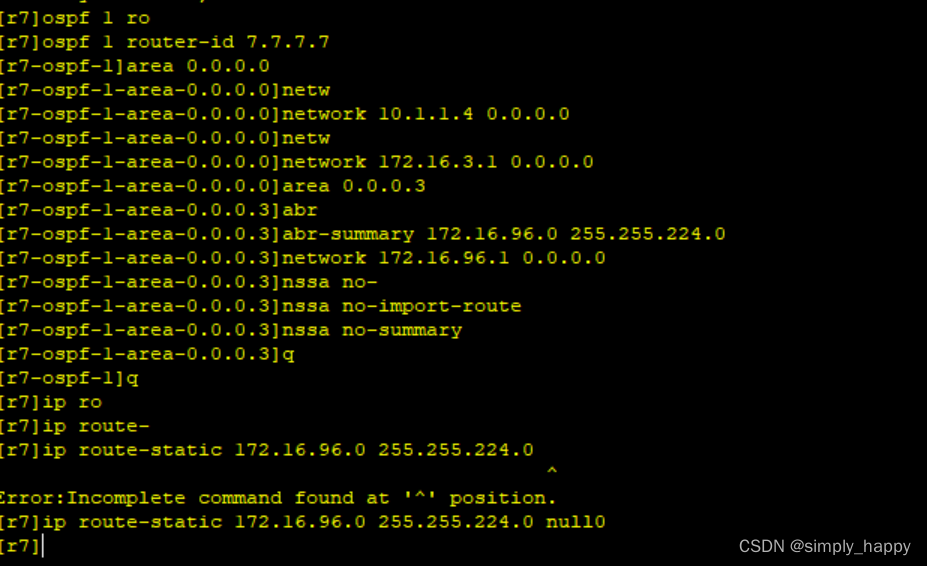

r7:
ip route-static 0.0.0.0 0.0.0.0 47.1.1.2

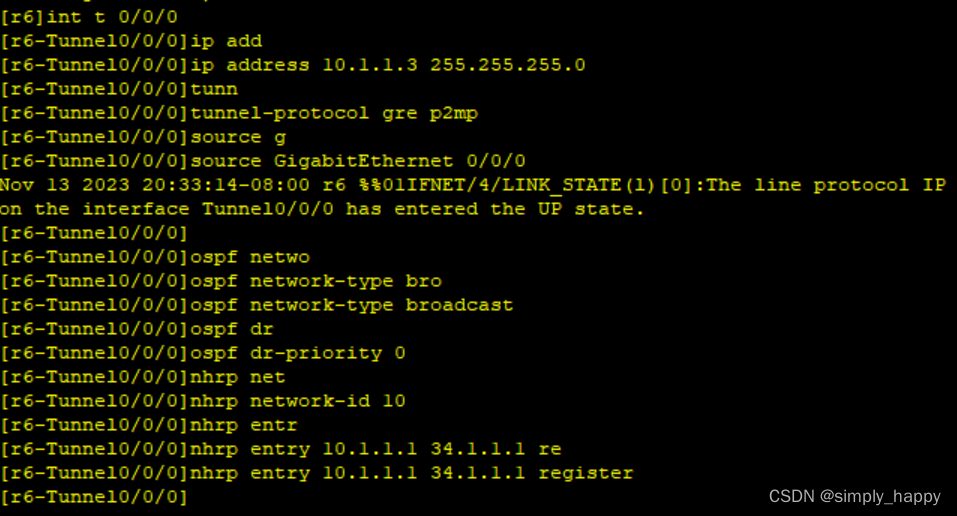

r3,r5,r6,r7配置mgre环境:
