OSPF环境下的mgre实验

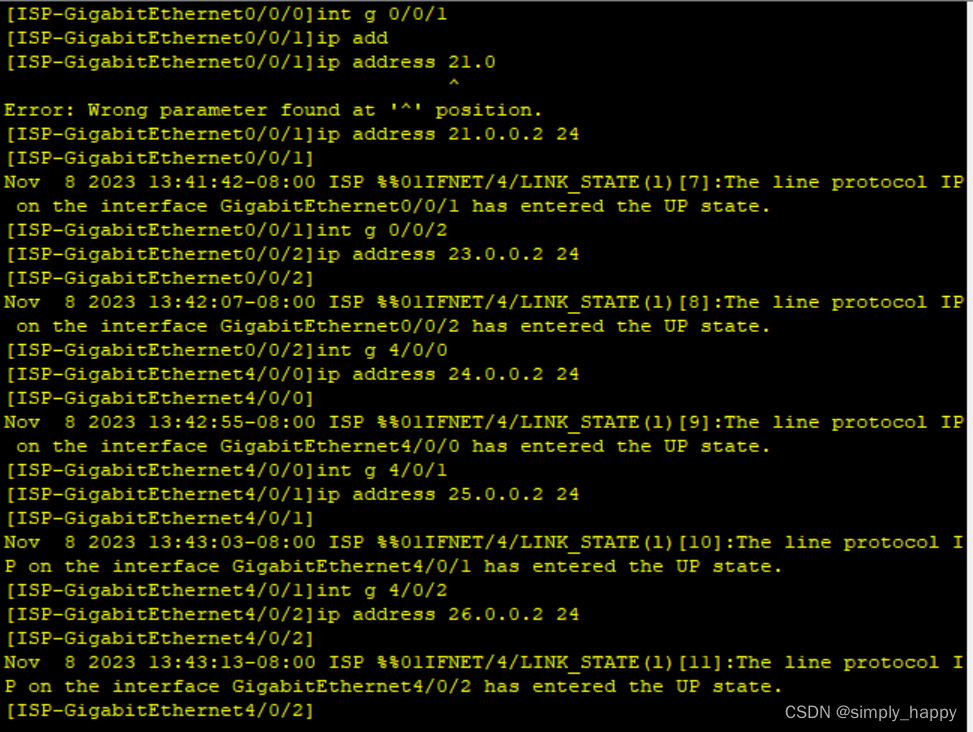

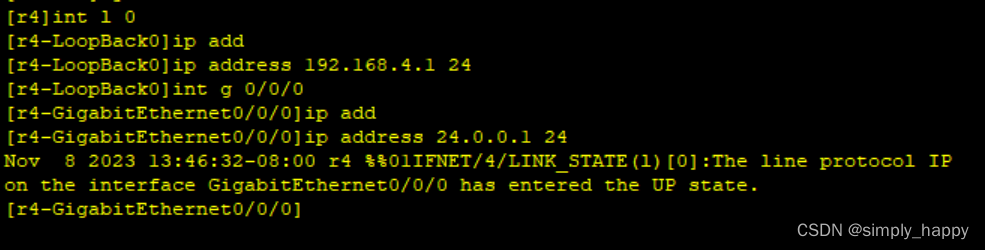

1、给各路由器配置接口IP以及环回地址

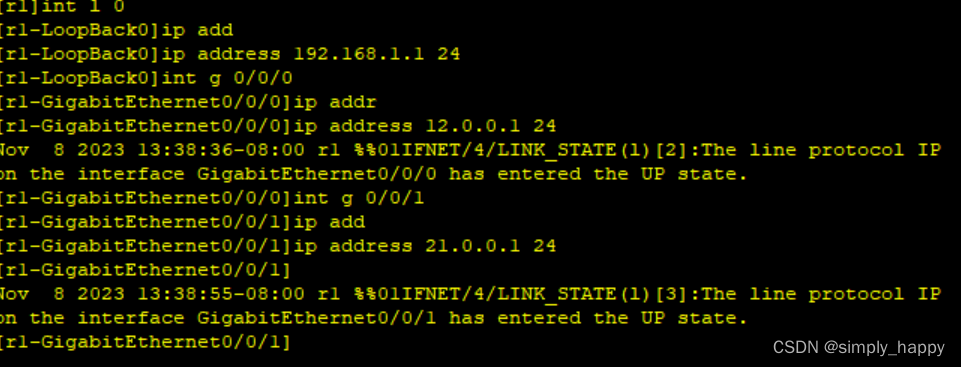

r1:

r2:

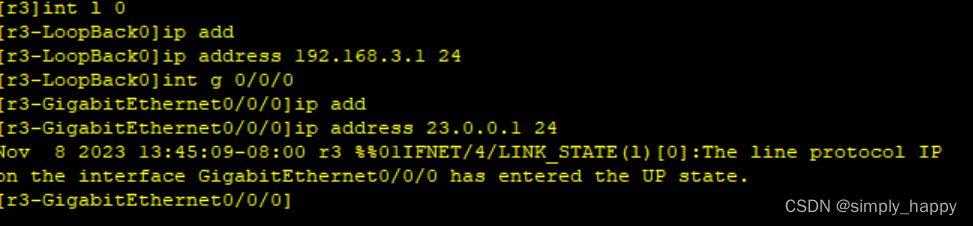

r3:

r4:

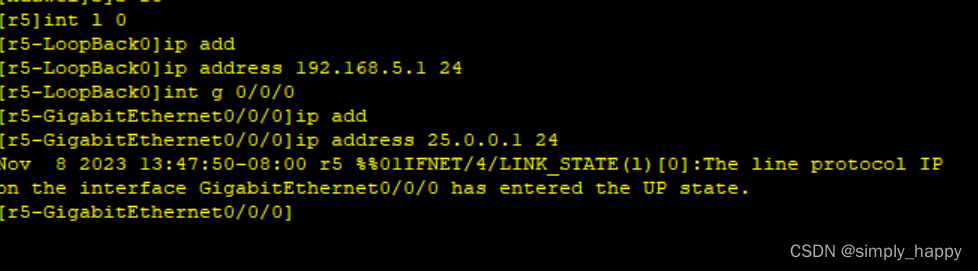

r5:

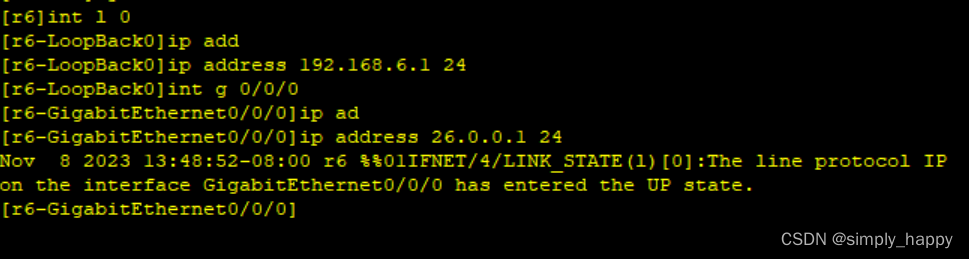

r6:

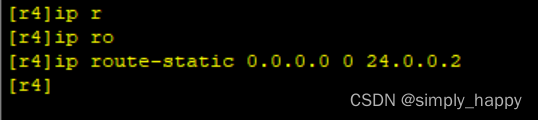

2、配置各路由器缺省，达到公网互通

r1:

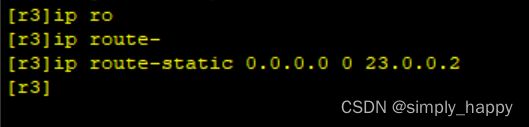

r3:

r4:

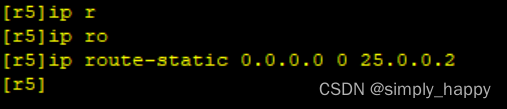

r5:

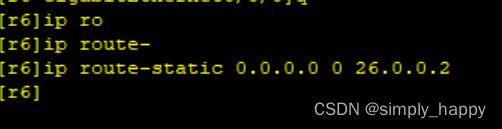

r6:

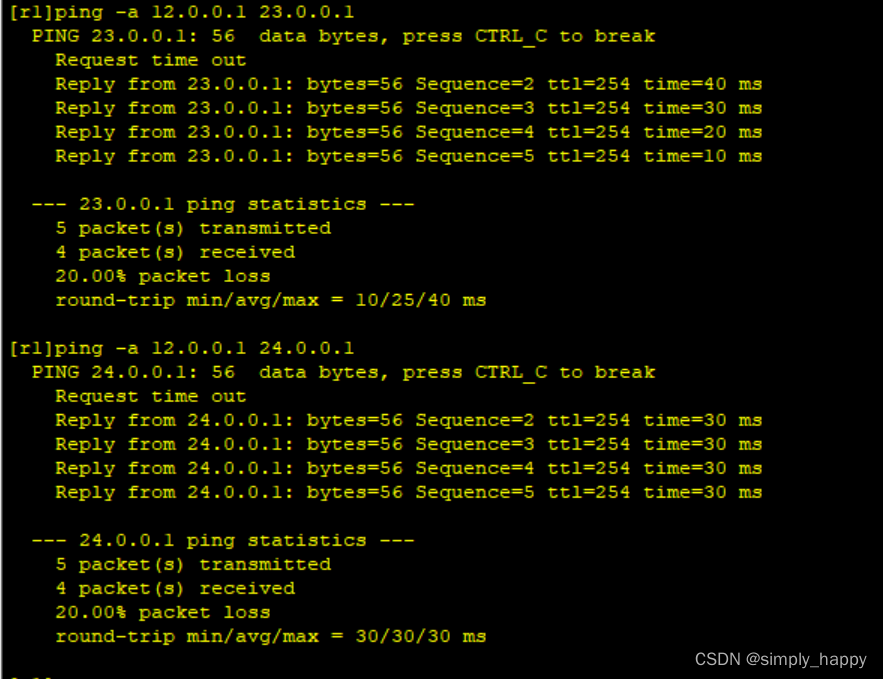

公网通信测试:

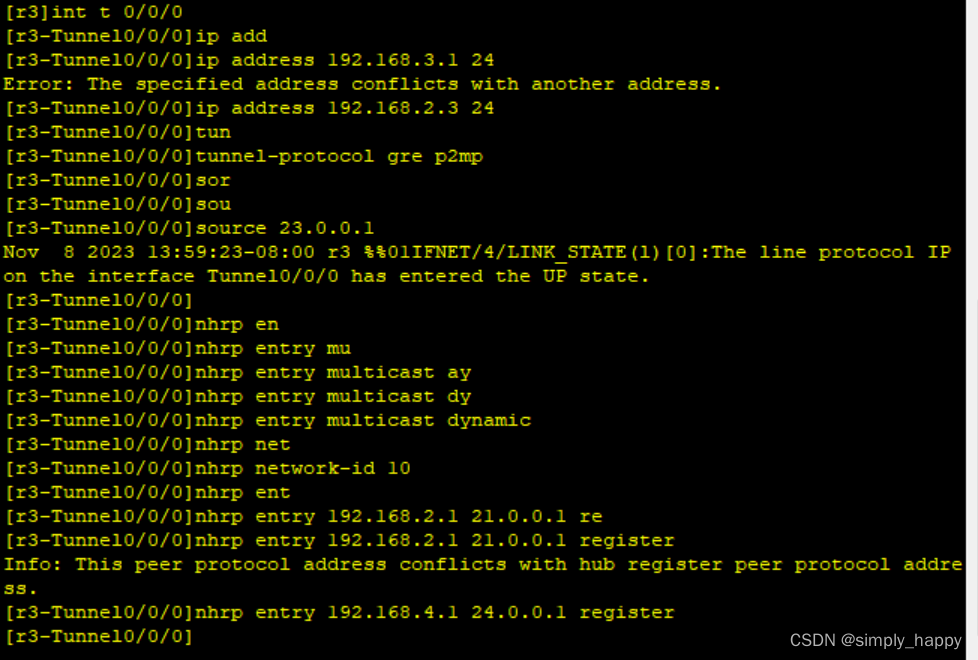

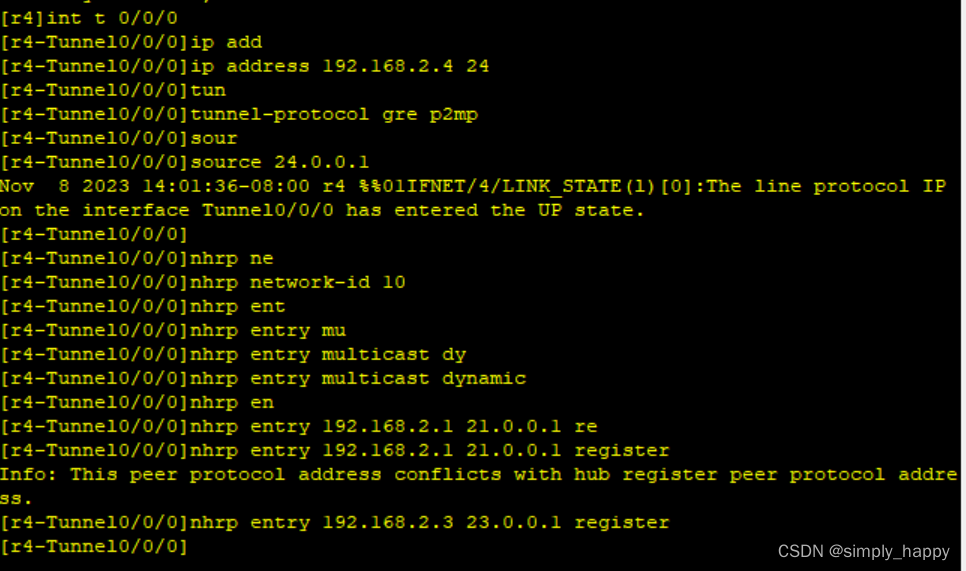

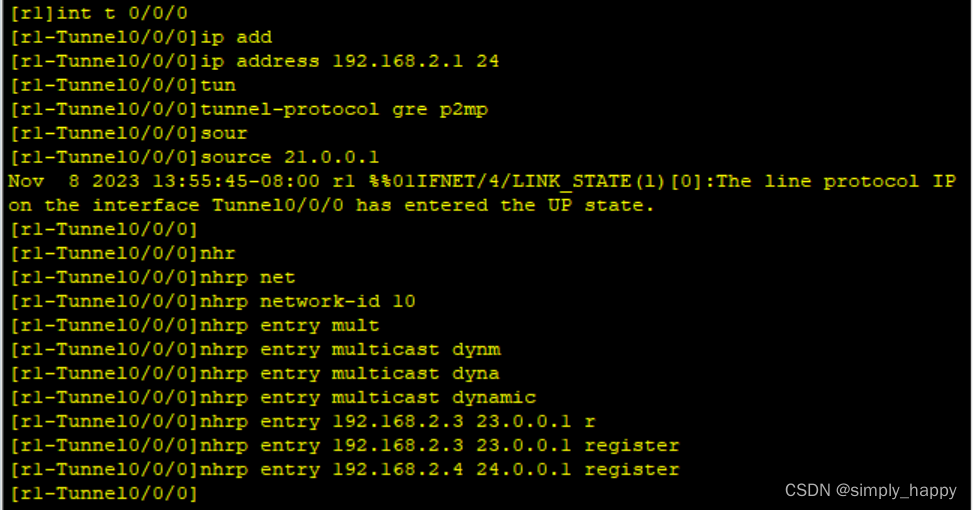

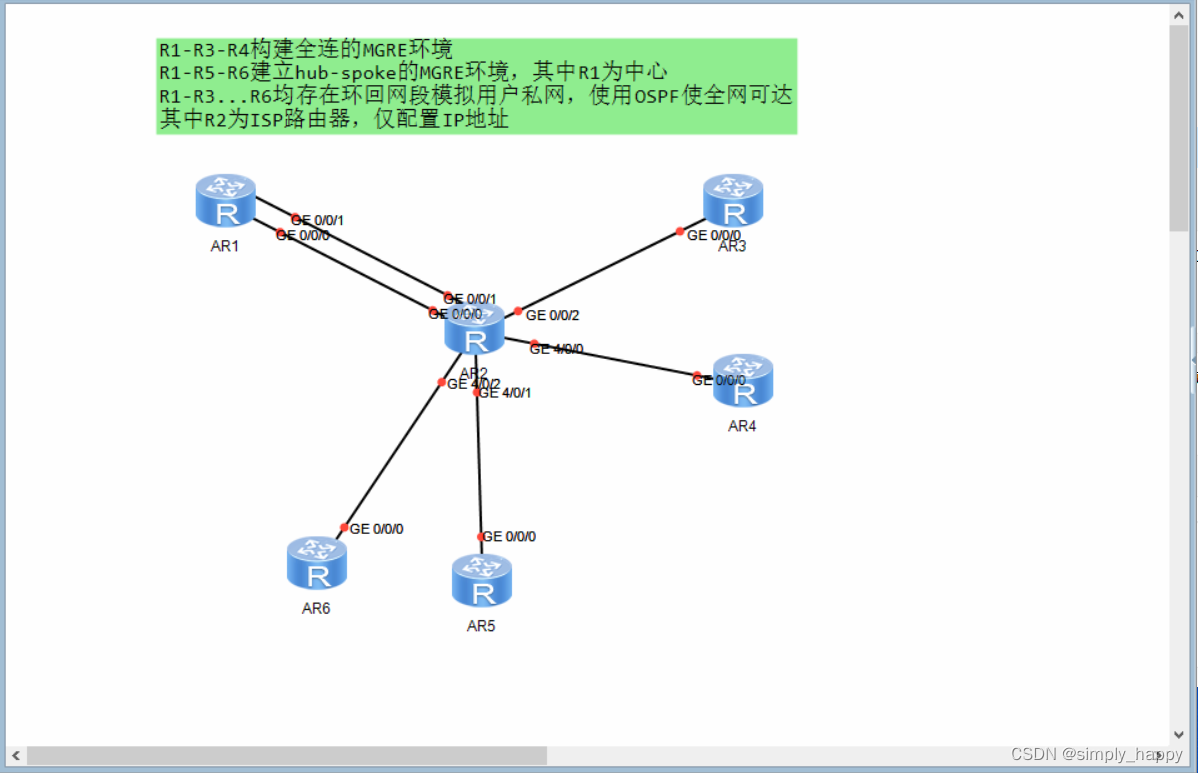

3、R1-R3-R4构建全连的MGRE环境

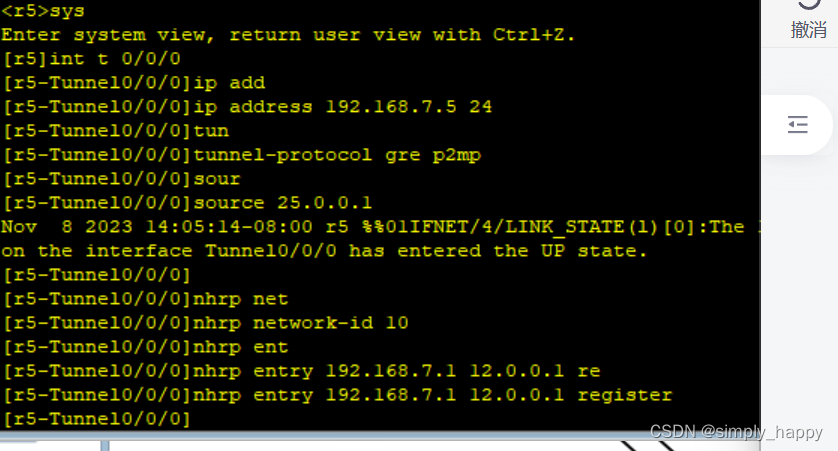

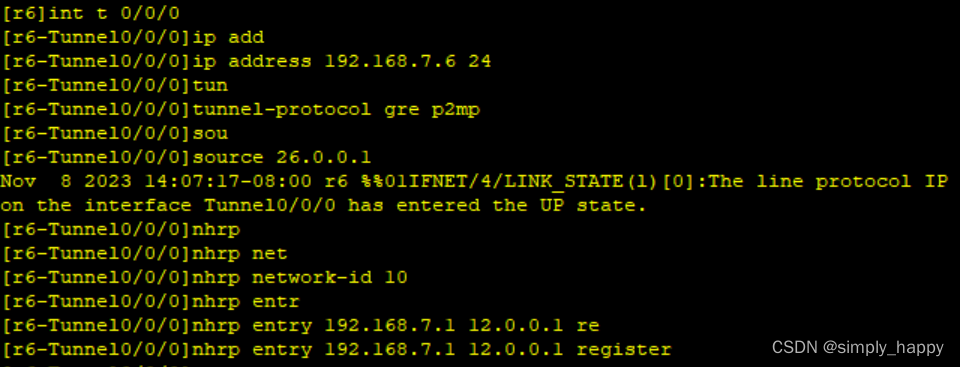

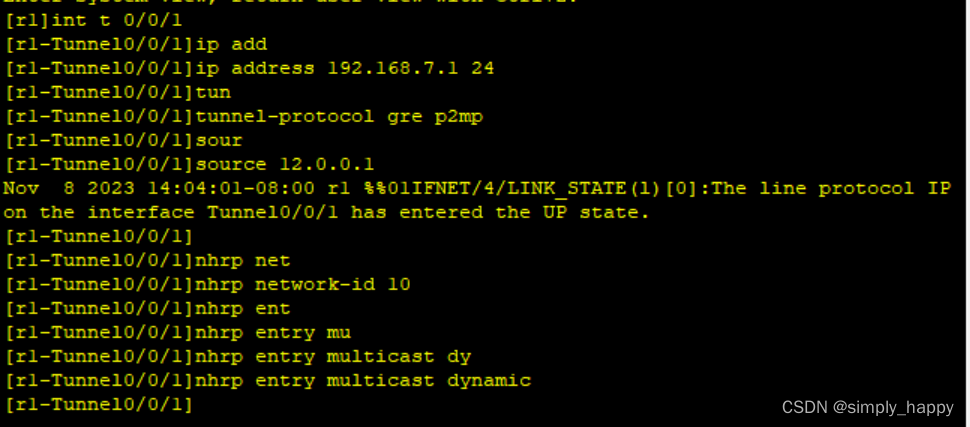

4,R1-R5-R6建立hub-spoke的MGRE环境，其中R1为中心

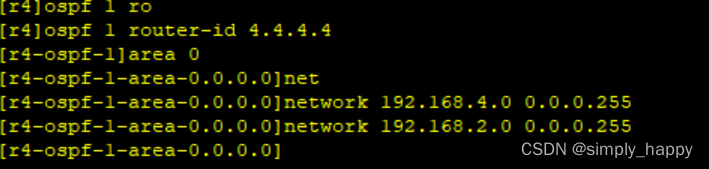

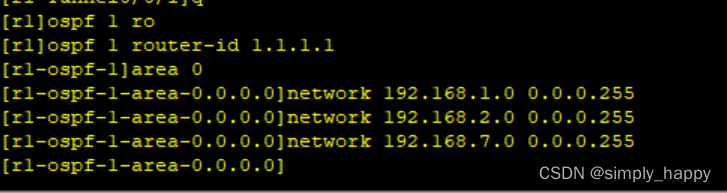

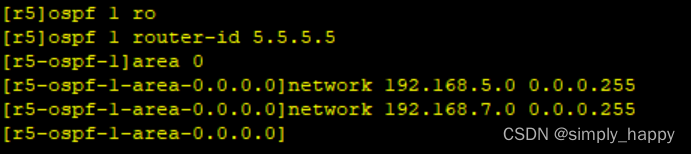

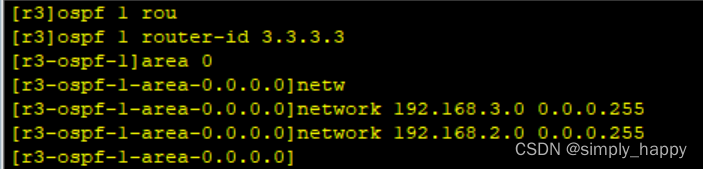

5、R1-R3...R6均存在环回网段模拟用户私网，使用OSPF使全网可达

同理r3,r4,r5,r6

[r1-Tunnel0/0/1]ospf network-type p2mp

同理r5,r6
