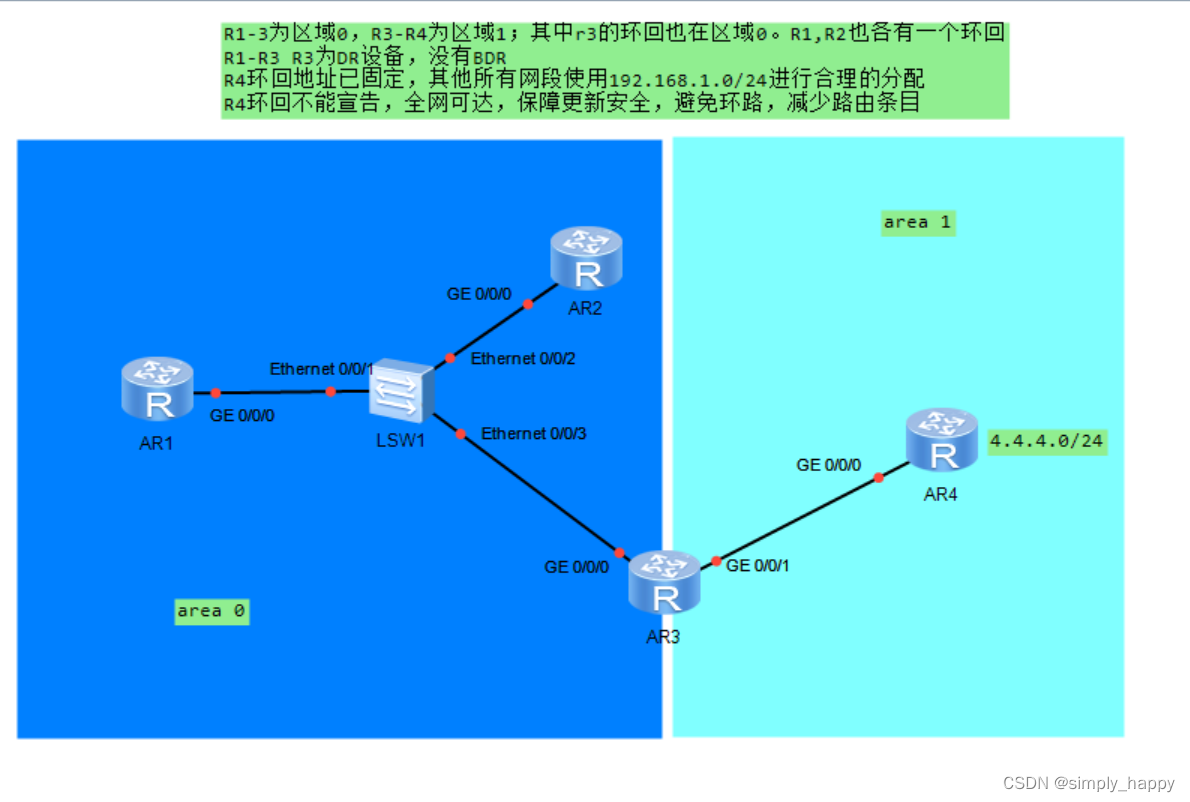

动态路由由ENSP设置

划分IP及环回地址

r1:

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              192.168.1.1/30       up         up
GigabitEthernet0/0/1              unassigned           down       down
GigabitEthernet0/0/2              unassigned           down       down
LoopBack0                         192.168.1.2/27       up         up(s)
NULL0                             unassigned           up         up(s)

r2:

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              192.168.1.2/30      up         up
GigabitEthernet0/0/1              unassigned           down       down
GigabitEthernet0/0/2              unassigned           down       down
LoopBack0                         192.168.1.33/27      up         up(s)
NULL0                             unassigned           up         up(s)

r3:

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              192.168.1.3/30     up         up
GigabitEthernet0/0/1              192.168.1.193/30     up         up
GigabitEthernet0/0/2              unassigned           down       down
LoopBack0                         192.168.1.65/27      up         up(s)
NULL0                             unassigned           up         up(s)

r4:

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              192.168.1.225/30     up         up
GigabitEthernet0/0/1              unassigned           down       down
GigabitEthernet0/0/2              unassigned           down       down
LoopBack0                         4.4.4.4/24           up         up(s)
NULL0                             unassigned           up         up(s)

配置OSPF:

area0:

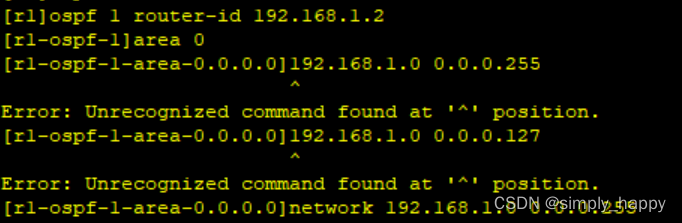

r1:

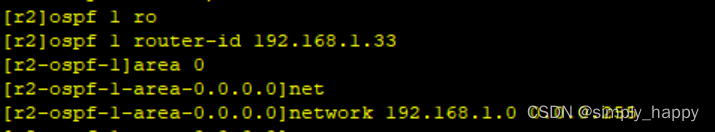

 r2:

r3:

area1:

[r3-ospf-1-area-0.0.0.1]network 192.168.1.192 0.0.0.255

DR/BDR选举

手工认证

[r1-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 123456

[r2-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 123456

[r3-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 123456

[r4-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 123456

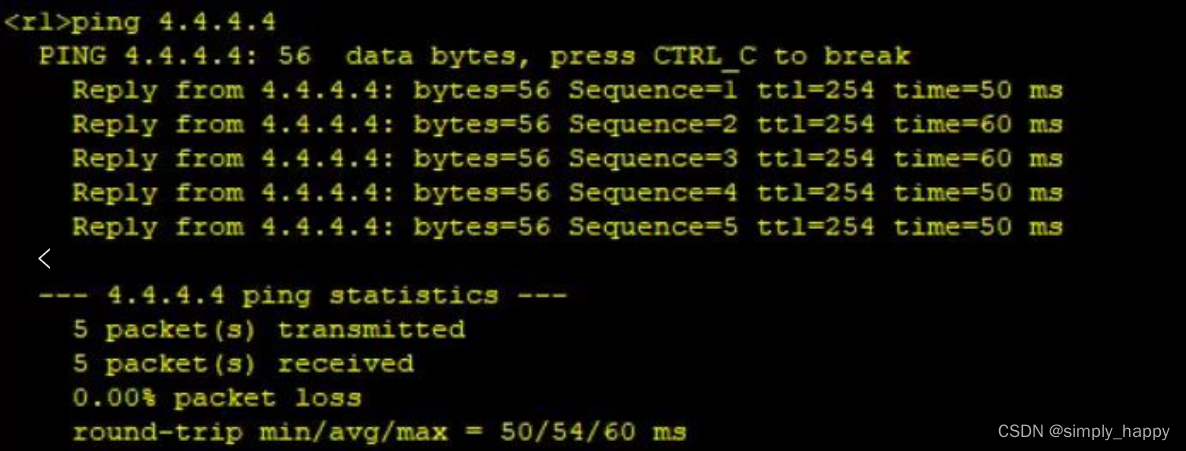

全网可达:
