1. ASM介绍

1.1 主要功能

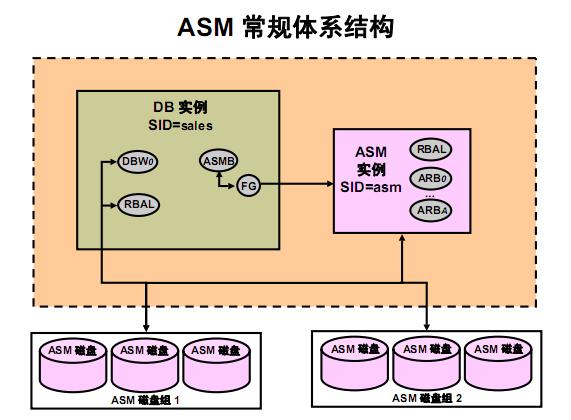

自动存储管理（ASM）提供一个数据镜像与条带化的管理平台。ASM 将文件分成1MB 大小的区(extent)，并将所有文件的区平均分布到磁盘组的所有磁盘中。文件的镜像是通过区来体现的。ASM 在所有可用的资源中分布I/O 负载，在免除手动I/O 调节需要(通过分散数据库文件来避免热点)的同时优化性能

图源：《Oracle Database 10g：数据库管理－课堂练习 II 学生指南第 1 册》

1.2 RAID级别与ASM镜像模式

题外：选择RAID的级别

SYSTEM 和 UNDO 表空间因为经常用到，放到RAID1 上

联机重做日志因为有多路复用进行保护，更注重性能，放到 RADI0 卷上

而数据文件可放到 RAID5 卷上

ASM镜像模式有三种：

HIGH(三向镜像，即3副本)

NORMAL（双向镜像，即双副本）

EXTERNAL（无副本）

1.3 故障组

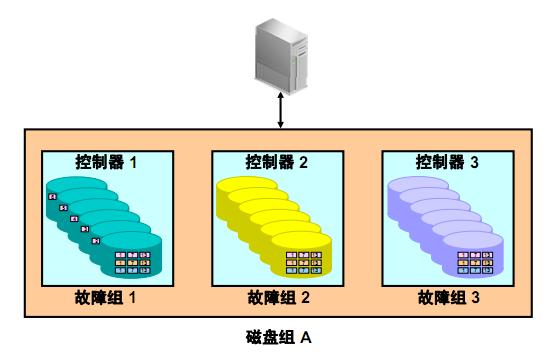

另外当建立ASM磁盘组时，可以指定故障组，默认情况下，ASM将文件的一个主分配区分配到磁盘组中的一个磁盘时，会将该分配区的副本分配至该磁盘组的另一个磁盘中。如果指定了故障组，那么也确定了其镜像位置的范围。至于是默认还是制定故障组，看具体需要，有些磁盘是在硬件级别连接的，他们有共同的控制器，如果控制器损坏，整组磁盘将损坏，在这时不希望在同一控制器的磁盘组内部存放镜像，而采用另一控制器的磁盘组存放镜像。

图源：《Oracle Database 10g：数据库管理－课堂练习 II 学生指南第 1 册》

以下是建立一个指定故障组的 ASM磁盘组 dgroup1 的例子

SQL> create diskgroup dgroup1 normal redundancy

failgroup controller1 disk ‘/dev/rdsk/c2*’

failgroup controller2 disk ‘/dev/rdsk/c3*’

那么组controller1的镜像只能会存在于组controller2 的磁盘中，而不会在自己组内

2. 搭建ASM平台

2.1 创建ASM实例

（1）配置CSS（Cluster Synchronization Services）

在oracle_home/bin 目录下执行，添加css服务

C:\oracle\product\10.2.0\db_1\BIN> localconfig add

检查css是否ok：

C:\>crsctl check cssd

结果：

CSS appears healthy

（2）运行oradim 创建一个ASM实例的服务

C:\> oradim -new -asmsid +ASM -startmode manual

这样在系统服务里就存在 OracleASMService+ASM，之后可以设置让其自动启动

（3）在oracle_home/database 目录下，创建 INIT+ASM.ORA

内容为：

instance_name='+ASM'

instance_type='asm'

asm_diskstring='c:\asmdisks\*' #asm磁盘的路径，如果不指定，asm实例将无法发现磁盘

_asm_allow_only_raw_disks=false

ASM_DISKGROUPS='DGROUP1', 'DGROUP2' #注意：此处为将要建立的两个磁盘组，若是重启计算机后启动asm实例有问题：ORA-00205 error in identifying control file（发现是磁盘组没有加载），可能是这里没有添加的缘故

2.2 创建ASM磁盘组

（1）调用asmtool在c:\asmdisks目录下建立虚拟磁盘：

C:\ >asmtool –create c:\asmdisks\disk1 1000;

C:\>asmtool –create c:\asmdisks\disk2 1000;

C:\>asmtool –create c:\asmdisks\disk3 1000;

C:\>asmtool –create c:\asmdisks\disk4 1000;

C:\>asmtool –create c:\asmdisks\disk5 1000;

C:\>asmtool –create c:\asmdisks\disk6 1000;

（2）创建磁盘组

1. 设置环境变量 ORACLE_HOME , ORACLE_SID

C:\> set ORACLE_HOME=C:\oracle\product\10.2.0\db_1;

C:\> set ORACLE_SID=+ASM;

2. 以sysdba登录，然后创建磁盘组 DGROUP1

C:\>sqlpuls /nolog

Sql>conn as sysdba

检查磁盘情况

Sql>select path,mount_status from v$asm_disk;

先建立GROUP1，普通冗余（双镜像）

sql>create diskgroup DGROUP1 normal redundancy disk 'c:\asmdisks\disk1','c:\asmdisks\disk2','c:\asmdisks\disk3','c:\asmdisks\disk4';

再建立GROUP2，外部冗余(无镜像)

sql>create diskgroup DGROUP2 external redundancy disk 'c:\asmdisks\disk5','c:\asmdisks\disk6';

2.3 利用INIT+ASM.ORA 重新生成spfile,启动ASM实例

先关闭实例：

Sql>shutdown immediate;

重新生成spfile

Sql>create spfile from pfile=’ C:\oracle\product\10.2.0\db_1\database\INIT+ASM.ORA’;

启动ASM实例

Sql>startup;

3. 数据库迁移（模拟数据库ORCLTEST迁移到ASM）

3.1 登录进ORCLTEST ，修改基础参数，然后关闭，将数据库置于 nomount 状态

C:\>set ORACLE_SID=orcltest;

C:\>sqlplus /nolog

SQL> conn sys/oracle@orcltest as sysdba;

SQL> alter system set db_create_file_dest='+DGROUP1' scope=spfile;

SQL> alter system set db_recovery_file_dest='+DGROUP2' scope=spfile;

SQL> alter system set db_recovery_file_dest_size=2000m scope=spfile;

SQL> alter system reset control_files scope=spfile sid='*';

SQL> shutdown immediate;

SQL> startup nomount;

SQL> quit;

ALTER SYSTEM RESET命令用来在SPFILE中删除(unset)参数，此处用来删除control_file参数，因为移到ASM上后需要重建control file

3.2 启动RMAN，迁移数据库文件

C:\>rman target sys/oracle@orcltest

注意，这里如果直接 rman target / 会报错：

RMAN-00554: 内部恢复管理器程序包初始化失败

RMAN-04005: 目标数据库中存在错误:

ORA-01017: 用户名/口令无效; 登录被拒绝

RMAN>restore controlfile from 'c:\oracle\product\10.2.0\oradata\orcltest\CONTROL01.CTL';

RMAN> alter database mount;

#迁移数据文件

RMAN> backup as copy database format '+DGROUP1';

RMAN> switch database to copy;

RMAN> alter database open;

登录ORCLTEST实例，检查控制文件，数据文件，日志文件，临时文件

C:\ >sqlplus /nolog

SQL> conn sys/oracle@orcltest as sysdba;

#检查控制文件

SQL> select name from v$controlfile;

NAME

--------------------------------------------------------------

+DGROUP1/orcltest/controlfile/backup.266.759515047

+DGROUP2/orcltest/controlfile/backup.262.759515049

#检查数据文件

SQL> select name from v$datafile;

NAME

--------------------------------------------------------------+DGROUP1/orcltest/datafile/system.267.759515291

+DGROUP1/orcltest/datafile/undotbs1.269.759515351

+DGROUP1/orcltest/datafile/sysaux.268.759515327

+DGROUP1/orcltest/datafile/users.270.759515355

#检查日志文件

SQL> select member from v$logfile;

MEMBER

C:\ORACLE\PRODUCT\10.2.0\ORADATA\ORCLTEST\REDO03.LOG

C:\ORACLE\PRODUCT\10.2.0\ORADATA\ORCLTEST\REDO02.LOG

C:\ORACLE\PRODUCT\10.2.0\ORADATA\ORCLTEST\REDO01.LOG

#检查临时文件

SQL> select name from v$tempfile;

NAME

C:\ORACLE\PRODUCT\10.2.0\ORADATA\ORCLTEST\TEMP01.DBF

注意：

检查完各文件后，发现除了日志文件，临时文件没有迁移，其他文件都已经迁移进ASM磁盘组中

#要迁移临时文件，技巧是在磁盘组中创建新的文件，然后删除旧的临时文件

SQL> alter temporary tablespace temp add tempfile '+DGROUP2';

SQL> alter database default temporary tablespace temp;

SQL> drop tablespace temp including contents and datafiles;

SQL> select name from v$tempfile;

NAME

+DGROUP1/orcltest/tempfile/temp.273.759517129

#迁移日志文件，在磁盘组中创建新成员，并删除旧成员（只有当日志文件状态为INACTIVE 时才能删除，所以在删除第1 个日志时，先切换日志，然后关闭数据库，重启后再删除

#新增日志成员

SQL> alter database add logfile size 50m;

#删除旧日志

SQL> select group#,status form v$log order by group#;

SQL> alter database drop logfile group 2;

SQL> alter database drop logfile group 3;

SQL> alter system switch logfile;

SQL> shutdown immediate;

SQL> startup;

SQL> select group#,status form v$log order by group#;

SQL> alter database drop logfile group 1;

SQL> select group#,status form v$log order by group#;

4. ASMCMD实用程序

要运行ASMCMD程序，要先设置 ORACLE_HOME,ORACLE_SID

C:\> set ORACLE_HOME=C:\ORACLE\PRODUCT\10.2.0\DB_1

C:\> set ORACLE_SID=+ASM

C:\> asmcmd

查看ASM磁盘组内的文件

ASMCMD> ls

部分常用的ASMCMD命令列表

命令	说明
du	显示指定的ASM目录下ASM文件占用的所有磁盘空间
ls	列出ASM目录下的内容及其属性
lsct	列出当前ASM客户端的信息
lsdg	列出所有磁盘组及其属性
mkalias	为系统生成的文件名创建别名
rm	删除文件
cp	复制文件（oracle11g才有）
lsdsk	列出发现的磁盘（oracle11g才有）
