Ultra Librarian不能调用allegro 17.2自动生成PCB footprint 解决办法

最新推荐文章于 2025-05-12 00:34:30 发布
最新推荐文章于 2025-05-12 00:34:30 发布
阅读量1.8k 收藏 6
点赞数
CC 4.0 BY-SA版权
文章标签： cadence17.2 Ultra Librarian allegro
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/simon428428/article/details/96473886
本文介绍了解决Cadence17.2版本与UltraLibrarian配合使用时出现的问题的方法。该问题在Cadence16.6版本中不存在。通过调整目录结构并复制allegro快捷方式，可以成功解决该问题。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

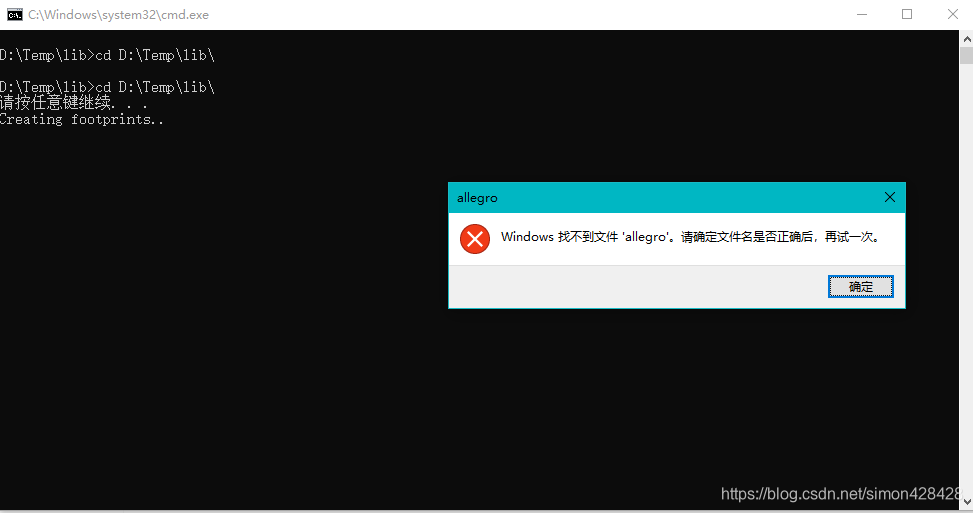

1.问题现象
在这里插入图片描述
2.运行环境
Cadence17.2 + Ultra Librarian 有问题
Cadence 16.6 + Ultra Librarian 正常
3.解决办法
找到你安装cadence的目录，比如我的是：C\Cadence\SPB_17.2\tools\bin
找到allegro，复制allgero快捷方式到Ultra Librarian 的导出目录
再运行批处理即可

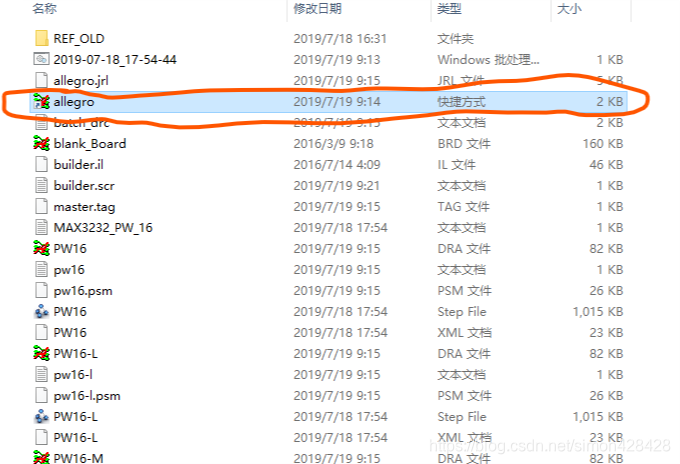

复制快捷方式

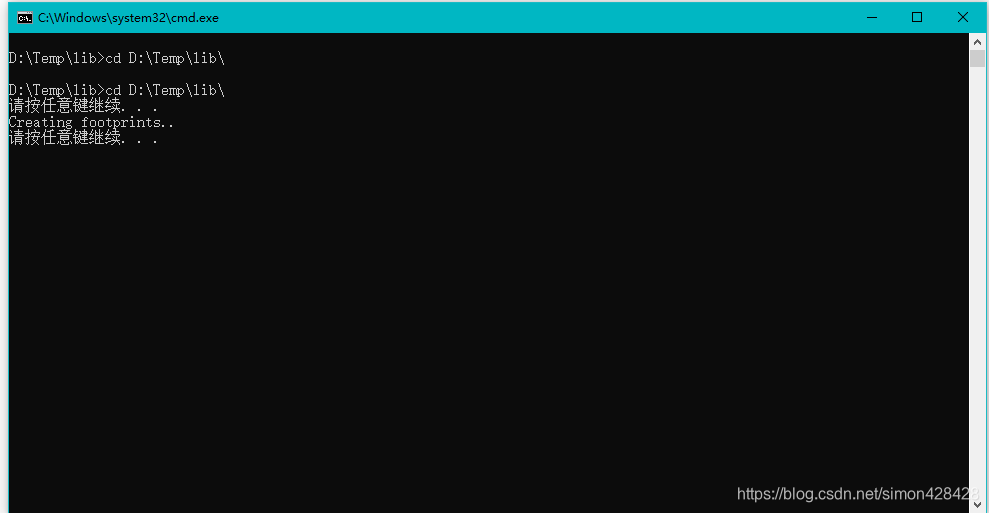

运行呈成功
说明：按键以运行是我加入的，Ultra Librarian正常到处是没有的
4.原因
cadence17.2的下目录结构和cadece16.6 的完全不同了。
