运放内部结构

运放内部结构 - 无痕 - 你的阅读造就了你

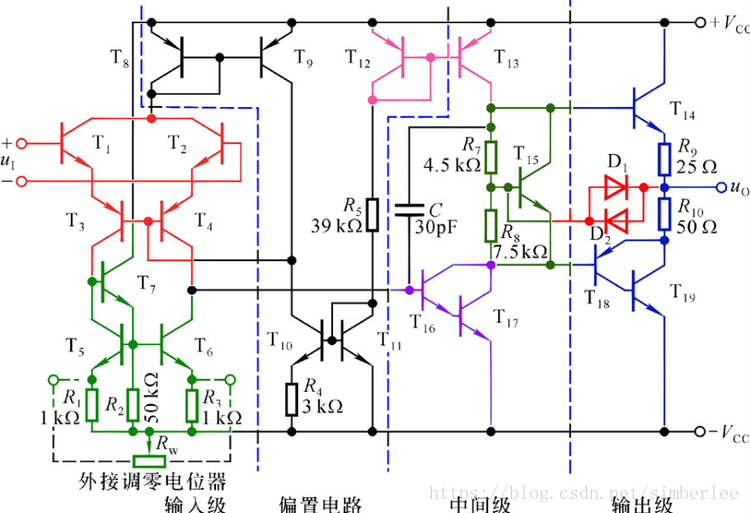

 1.  偏置电路:

     T12、R5和T11产生基准电流。T10、T11和R4组成微电流源;T8和T9镜象电流源。T12和T13管电流源作为中间级的有源负载、并为输出级提供偏置。

2.  输入电路:

  T1 、T2和 T3 、T4管组成共集一共基复合差动输入电路。

T5 、T6 、T7 和R1 、R2 、R3组成镜象电流源,作为差动输入级的有源负载,可以提高输入级的增益。

3.  中间级:

T16和T17是复合管组成的共射放大电路,T13管作这一级的集电级有源负载。

4.  输出级:

T14和T18、T19 管组成互补输出级。

T15与R7、R8组成电压源,提供静态偏置。



D1、D2为过流保护电路。





我们自己可以再分析一下电路增加理解:



运放内部结构 - 无痕 - 你的阅读造就了你



运放内部结构 - 无痕 - 你的阅读造就了你

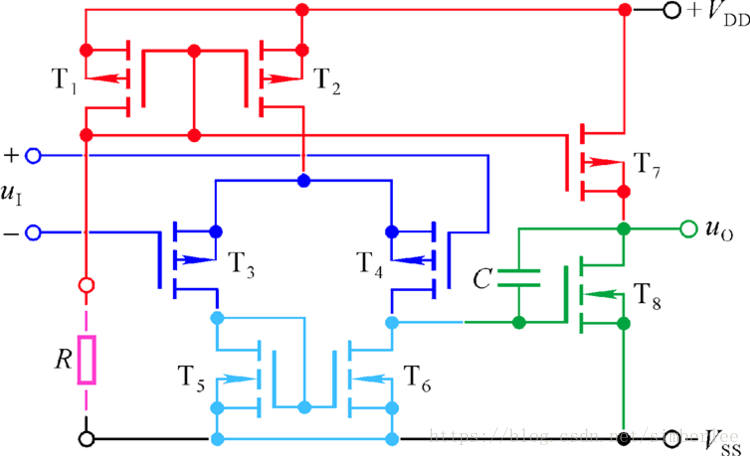

T1、T2、T7、R:多路电流源

T3、T4、T5、T6:有源负载差分放大

T8:共源放大
