数字信号处理 | 实验二 MATLAB z换和z逆变换分析+求解差分方程+求解单位冲击响应+求解幅频相频特性曲线+求解零极点

原创

已于 2022-11-28 08:21:19 修改 · 1.7w 阅读

137 ·

CC 4.0 BY-SA版权

文章标签：

#matlab #矩阵 #算法

于 2022-11-21 00:45:00 首次发布

本文通过实际操作介绍如何使用MATLAB进行离散时间信号的z变换与逆变换分析，包括利用filter函数求解差分方程、impz函数求解单位冲击响应h(n)、freqz函数求解幅频特性曲线和相频特性曲线，以及zplane函数求解零极点。

1.实验目的

(1)掌握离散时间信号的z变换和z逆变换分析

(2)掌握MATLAB中利用filter函数求解差分方程；

(3)掌握MATLAB中利用impz函数求解单位冲击响应h(n);

(4)掌握MATLAB中利用freqz函数求解幅频特性曲线和相频特性曲线；

(5)掌握MATLAB中利用zplane函数求解零极点；

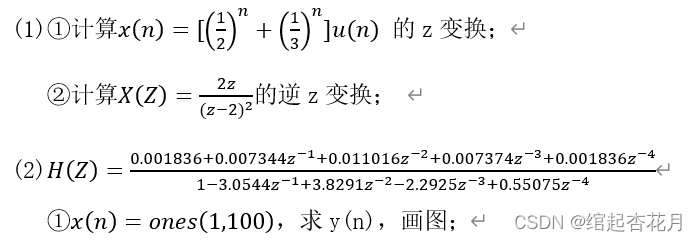

2.实验内容

②求h(n)，画图；脉冲响应函数

③求幅频、相频，画图；

④求零极点图；
