备战蓝桥杯单片机倒数第六天 省赛题第八届到第十二届客观题

感觉我是鱼的记忆吧。。。模电数电明明刚考完两个多月，我就全忘光了，考的一些很基础的东西我几乎全忘了。。。相比之下数电记得还稍微多一点

内容来自小蜜蜂老师关于“蓝桥杯单片机省赛”客观题的解析，我只摘了自己不会的地方

单片机部分不会的很多，这就是上课不认真听的后果，待我把信号与系统补完就开始补微机原理

还有几届等我找到题目再补充

目录

单片机

模电

数电

单片机

• IAP15F2K61S2 单片机的定时器 0 具有__4__种工作模式，当采用外部 12MHz 晶振时，定时器最大定时长度为__65535__us。             IAP15F2K61S2 单片机的定时器有 2 种计数速率：1T 模式和 12T 模式。 速度越慢，时钟周期越长，定时长度就越大。在 1T 模式下，系统时钟为外部 12MHz 晶 振工作的 12 分频，即每个系统时钟的周期为 1us，这时定时器的定时长度最大。在定时器 的 4 种工作模式中，模式 1 为 16 位定时器，计数值最大，为 65536 个计数脉冲。故定时器的最大定时长度为：1us×65536 = 65536us

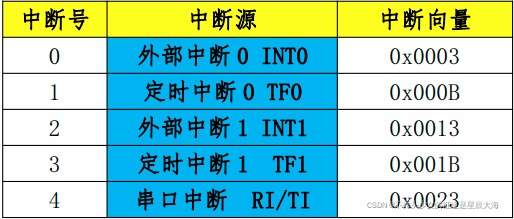

• 在 MCS-51 中，有 5 个中断源，按照优先级高低排列如下

• 在 8051 单片机系统中，当使用外部存储器的时候，需要 16 位的地址总线和 8 位的数据 总线。在 16 位地址总线中，P2 口传输高 8 位地址；P0 口是一个复用端口，既是低 8 位地址的传输端口，又是 8 位数据的 传输端口
• code:程序存储器；pdata：分页寻址的内部数据存储器； idata：间接寻址的内部数据存储器； xdata：外部数据存储器
• 具有 PWM 功能的单片机可通过滤波器实现 DAC 功能
• IAP15F2K61S2 可以使用内部 RC 振荡器，也可以使用外部晶振
• IAP15F2K61S2 单片机复位后，P0～P3 口状态为准双向/弱上拉模式
• 并不是所有单片机的程序下载都需要冷启动的
• 当由 MCS-51 单片机构成的系统正常工作后，在 RST 引脚附加一个__高__电平，并至少维持__2_ 个机器周期可令系统复位，复位后各 IO_ 高__口为 电平。       MCS-51 单片机是高电平复位的。为了保证单片机进行可靠的复位，在 RST 引脚上必须维持 2 个机器周期以上的高电平。在 MCS-51 单片机中，1 个机器周期为 12 个振荡周期。
• 单片机数据存储器和程序存储器扩展到最大范围是一样的
• 串口数据发送和接收缓冲器均为 SBUF，能够同时发送和接收
• 单片机复位操作，使单片机进入初始化状态。初始化后，程序计数器 PC 的值为 0000H， 程序从 0000H 地址单元开始执行。上电复位作为一种冷启动，片内数据存储器为随机值，特 殊功能寄存器为固定值，其中 P0~P3 的值为 FFH，相当于各个 IO 端口为高电平，堆栈指针 SP 的值为 07H，其他的值为 00H
• IAP15F2K61S2 单片机内部有 3 个定时/计数器。 定时器 0 有 4 种工作模式。 定时器 1 有 3 种工作模式。 定时器 2 只有 1
• 在 IAP15F2K61S2 单片机中，定时器 0 和定时器 1 的工作模式寄存器是 TMOD，定时器 2 只有 1 种工作模式。 SCON: 串口控制寄存器，只跟串口配置有关。 PCON: 电源控制寄存器，只跟串口配置有关。 TCON: 定时器控制寄存器，定时器的功能选择与运行控制。 AUXR: 辅助寄存器，即定时器控制寄存器。都与与定时器工作模式配置无关
• .对 DS1302 进行单字节写操作时，数据在时钟线 SCLK 上升沿沿写入 DS1302，下降沿读
• I2C 总线的启动信号和停止信号，只能由主器件发起。
• 程序以二进制编码形式存放在程序
• 程序计数器是用于存放下一条指令所在单元的地址的地方
• 一个字节有 8 个 bit
• ET1：定时/计数器 1 中断允许位。 IE1：外部中断 1 请求标志位。 TF1：定时/计数器 1 溢出中断请求标志位。 IT1：外部中断 1 触发方式控制位
• 9600bps 就是指该串口每秒钟可以传输 9600个比特位

模电

• 共集电路是输入电阻最大，输出电阻最小的电路，并且具有电压跟随的特点
•
•  多谐振荡器，自激振荡器，矩形波发生器； 施密特触发器，有两个稳定状态，当输入信号达到某一电压值时，输出电压会发生变化，其状态由输入信号的电位维持，可以将三角波、正弦波、周期性波等变成矩形波
• 输出电阻，可以理解为放大电路的内阻，输出电阻与负载电阻是串联的，流过负载电阻 的电流亦流过输出电阻。流过负载电阻的电流为：0.3V / 3K = 0.1mA。 根据欧姆定律，输出电阻的大小为：（0.4V - 0.3V）/ 0.1mA = 1K
• PCM是集电极最大允许耗散功率，即集电极电流 IC和集电极电压 UCE的乘积
• 阻容耦合，只通交流，不通直流； 变压器耦合，只通交流，不通直流；光电耦合，只要是隔离作用，更多的用在非线性的应用电路中；直接耦合，既能放大直流信号，又能放大交流信号
• 电容器的主要参数有标称容量、允许误差、额定耐压、漏电流、绝缘电阻、损耗因数、 温度系数、频率特性等
• 三极管电路和专业集成芯片都可以实现 5V 和 3.3V 之间的电平转换
• D1H，T3 和 T4 的控制寄存器 T4T3M，可以位寻址和字节寻址。 97H，时钟分频寄存器 PCON2，可以位寻址和字节寻址。 8EH，辅助寄存器 AUXR，可以位寻址和字节寻址。 B8H，中断优先级寄存器 IP，可以位寻址和字节
• 电压增益 = 20lg 电压放大倍数

数电

• 对于共阴数码管，高电平点亮相应的段码。 按照高位到低位的排序顺序。
• 存储器芯片的地址线决定寻址范围大小，数据线决定存储单元的容量。 12 根地址线的寻址范围是：2 ^12 = 2 ^2 × 2 ^10 = 4K。 16 个数据线的存储单元容量是：16bit。 存储器的存储容量应该为：存储单元的容量×寻址范围的大小， 即：16bit × 4K =64kBit=8KB
• ADC 的基本工作原理：采样，保持，量化，编码
