如何确认UE支持CA、SUL

原创 于 2025-06-11 17:53:26 发布 · 680 阅读 · 8 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#5G #网络协议

首先确认网络侧基站是否有下发对应频段的查询

在DL_RRC_NR_UE_CAP_REQ_FILTER_NR信令中承载有基站的查询相关信息

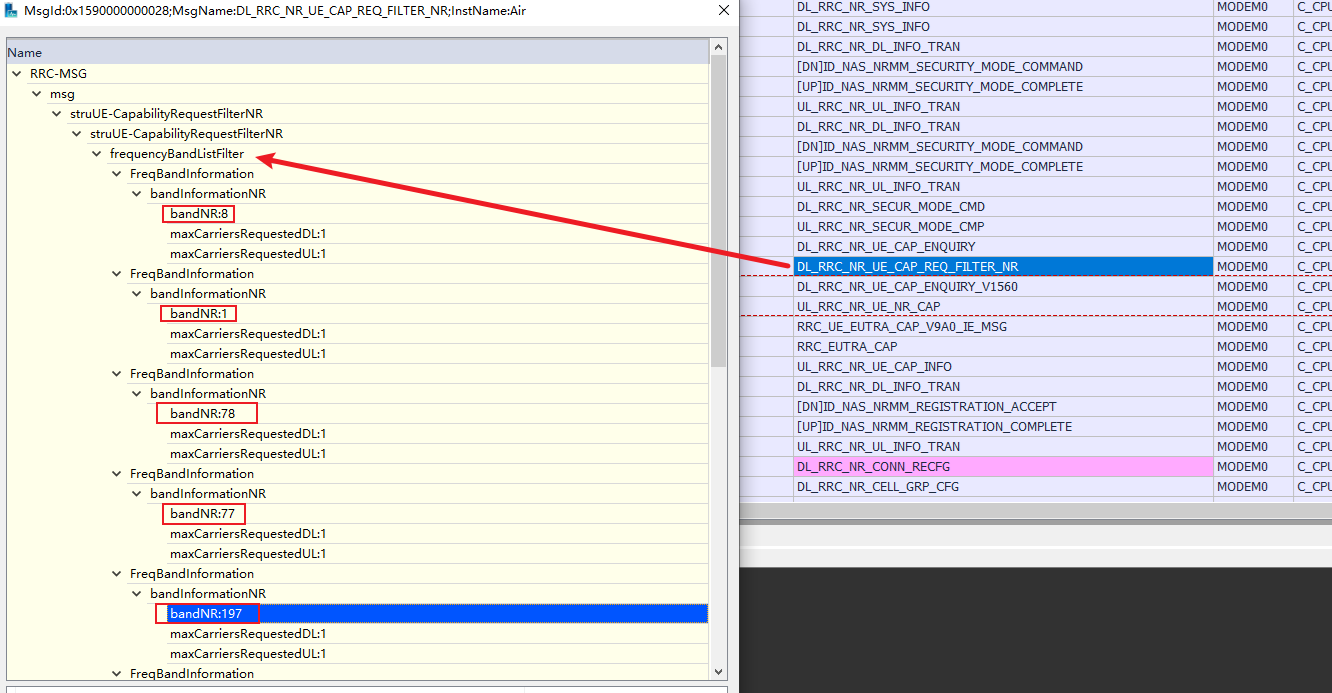

如下图，基站有查询N8、N1、N78、N77、N197等的一些能力。
在这里插入图片描述

再看UE上报的能力

在UL_RRC_NR_UE_NR_CAP信令中可以查看UE支持的能力。

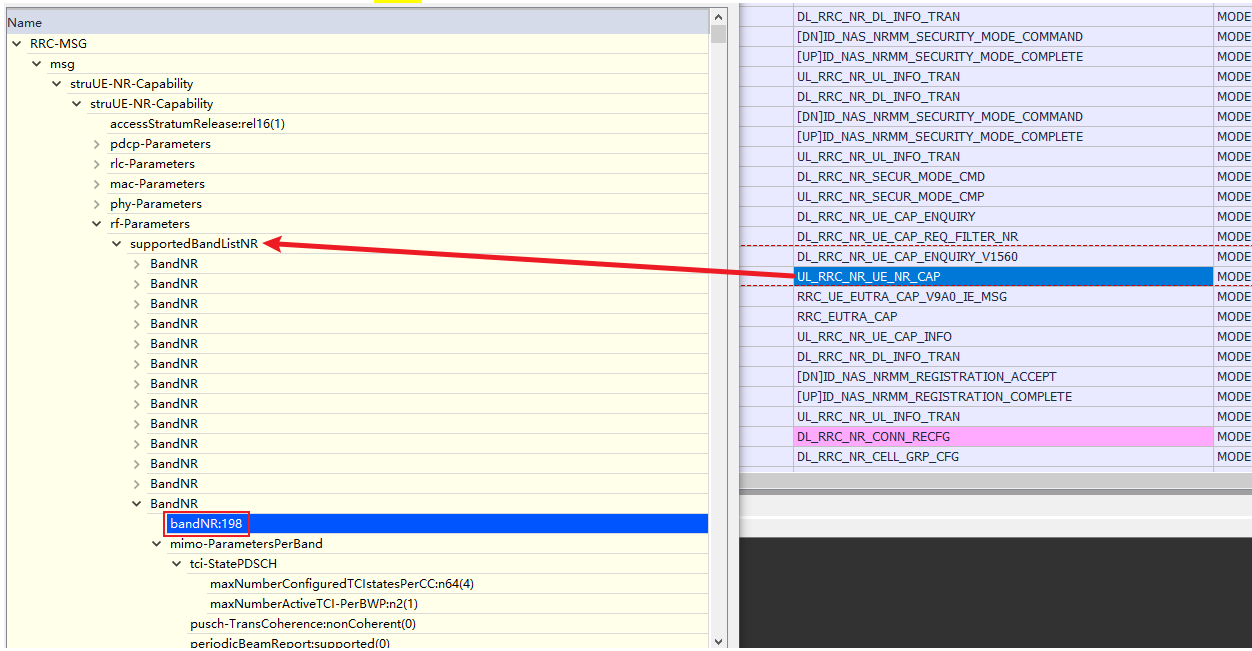

  • 比如，客户想确认UE是否支持N197的SUL能力，如上面的图。而UE只支持SUL为N198，如下图
    在这里插入图片描述

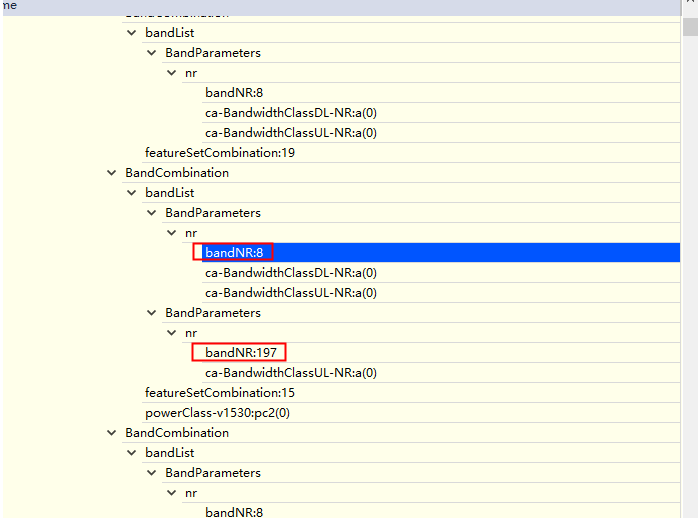

    更换UE后上报的配置有N8与N197的组合，这个UE就满足客户要求。
    在这里插入图片描述

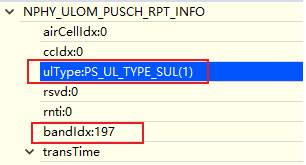

    在NPHY_ULOM_PUSCH_RPT_INFO信令中也可以看到上行调度资源也有分配SUL的N197
    在这里插入图片描述

所以就不满足客户的要求。

  • 再比如下面的CA载波聚合能力上报

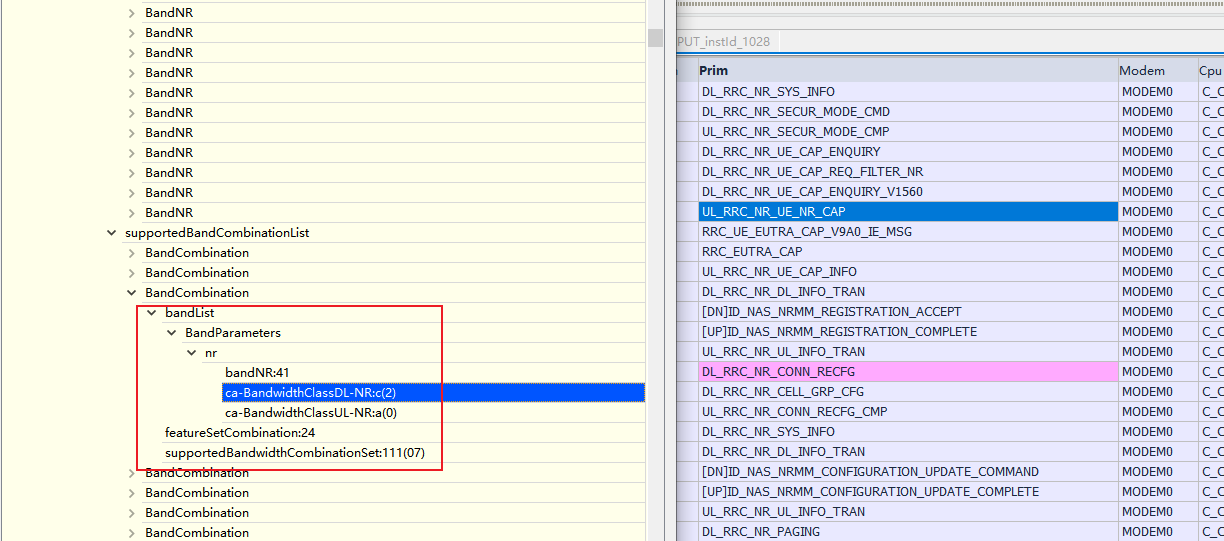

    下面这个信息可以看出来UE是支持N41的CA载波聚合。
    c带表载波连续，a表示单载波。下图的CA表示辅波与N41连续的波都可以。
    在这里插入图片描述

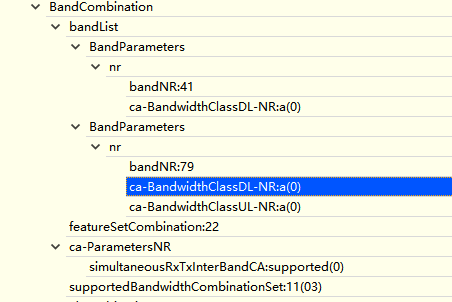

    下面这个是N79做主，N41做辅的CA载波聚合，都是单载波
    在这里插入图片描述

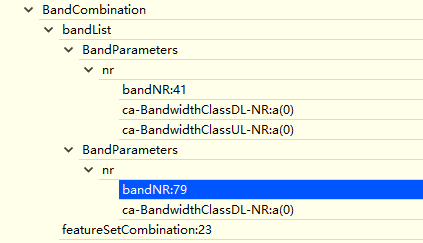

    下面这个是N41做主，N79做辅的CA载波聚合。也都是单载波
    在这里插入图片描述
