Cadence OrCAD 17.4 云端元件库初探

前言

Cadence云端元件库是与Ultra Librarian，SamacSys 强强联手，解决Cadence不易上手的难题。

使用方法

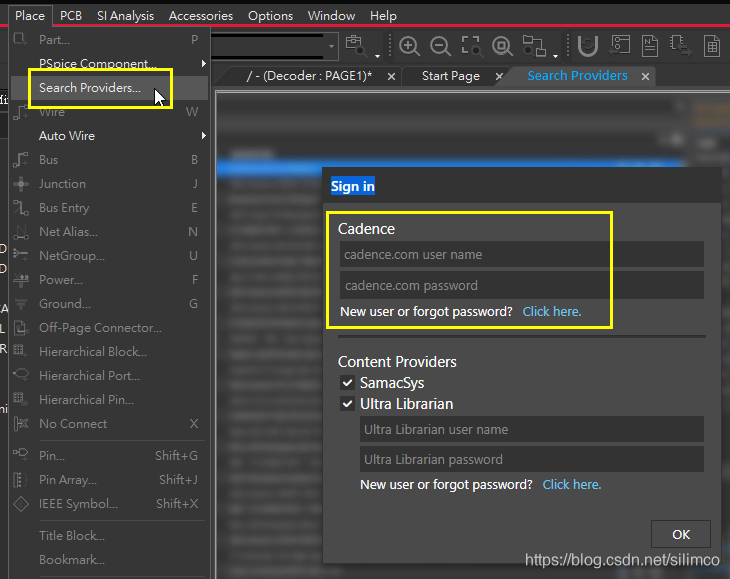

新建或打开一个电路图，点击如下图Place ->Search Providers

此处需要Cadence账户和Ultra Librarian账户，samacSys不需要单独注册账户。

上Cadence和Ultra Librarian官网注册账户，完全免费。

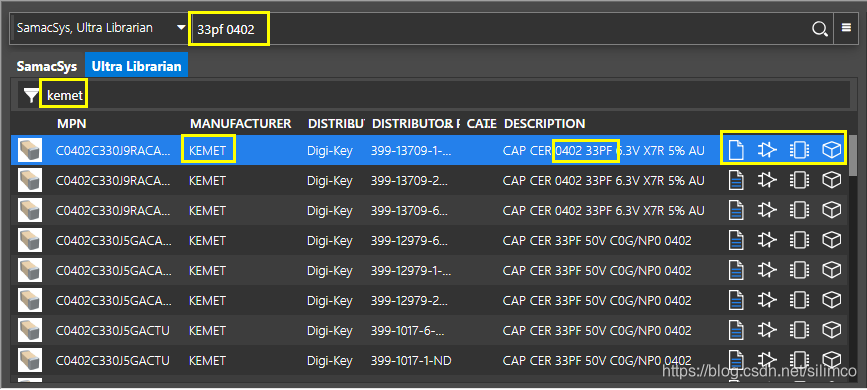

如下图所示，我需要搜索一个电容，输入规格，参数，过滤厂商，精确找到自己想要的元件，注意选取元件，封装和3D都齐全的库。

右键需要放入的元件点击Place Part，等待下载完成，毕竟是境外服务器，速度不给力。
