ArcGIS Runtime For Android开发之符号化和图层渲染

一、用Symbol对要素进行符号化

首先我们看一下Symbol 接口关系：

1、SimpleFillSymbol

他是用来进行简单的Graphic面要素填充符号化的，它可以设置要素的填充颜色，边线颜色、线宽，其用法如下：

Polygon polygon=new  Polygon();
polygon.startPath(new Point(102.733,25.05));
polygon.lineTo(new Point(102.736,25.00));
polygon.lineTo(new Point(102.736,25.03));
SimpleFillSymbol symbol=new SimpleFillSymbol(Color.Red);
symbol.setAlpha(50);//设置半透明
Graphic graphic=new Graphic(polygon,symbol);
graphicsLayer.add(graphic);

当然，你可以通过使用SimpleLineSymbol来设置面要素的边线风格。

2、SimpleLineSymbol

SimpleLineSymbol被用来进行线要素的简单符号化。其用法和SimpleFillSymbol相似：

Polyline pl=new  Polyline ();
pl.startPath(new Point(102.733,25.05));
pl.lineTo(new Point(102.736,25.00));
SimpleLineSymbol linesymbol=new SimpleLineSymbol(Color.Red，25, SimpleLineSymbol.SOLID);//设置线型，宽度和颜色
symbol.setAlpha(50);//设置半透明
Graphic graphic=new Graphic(pl,linesymbol);
graphicsLayer.add(graphic);

3、SimpleMarkSymbol

针对点状要素的 Graphic 对象进行样式设置的类，SimpleMarkerSymbol 与
PictureMarkerSymbol类很相似，只不过一个渲染成矢量点，另一个通过图片来替换该点。使用SimpleMarkerSymbol
可以设置点的样式，如点的大小，颜色和类型，用法如下：

Point point = new Point();//创建点对象
Point.setX(102.733);//设置x坐标
Point.setY(25.05);//设置y坐标
//设置点样式的颜色，大小和点类型
SimpleMarkerSymbol sms = new SimpleMarkerSymbol(Color.RED,20,STYLE.CIRCLE) ；//这里有选项可以选择，比如“X”，方块点以及“+”
Graphic graphic = new Graphic(point,sms);
graphicsLayer.addGraphic(graphic);

4、PictureMarkSymbol

同样用来渲染点要素的Graphic，它通过使用URL或 Drawable 等方式来设置图片符号，它可以设置偏移和旋转角度，其用法如下：

PictureMarkerSymbol pic = new PictureMarkerSymbol(getResources().getDrawable(R.drawable.icon));
Point pt = new Point(102.733,25.05);//创建一个点对象
Graphic g = new Graphic(pt,pic);//设置样式
 graphicsLayer.addGraphic(g);添加到图层中

5、TextSymbol

TextSymbol 用于在地图上显示文本标记，针对点状要素的 Graphic ，可以设置文字的大小、颜色、内容和排列方式。标绘的文字排列方式有两种：横向排列和纵向排列，默认横向居中显示。用法如下：

Point point = new Point();//创建点对象
point .setX(102.733);//设置x坐标
point .setY(25.05);//设置y坐标
//设置点样式的颜色，大小和文本内容
TextSymbol ts = new TextSymbol (12,”点样式”,Color.RED);
//如果显示的是中文，这里需要设置标记的字体
ts.setFontFamily("DroidSansFallback.ttf");
Graphic g= new Graphic(point,ts);
graphicsLayer.addGraphic(g);

二、用Render类对图层渲染

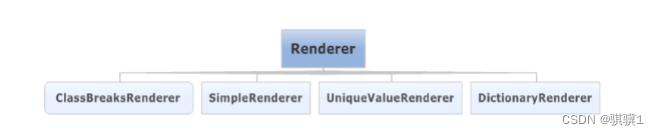

           Render类来进行符号化渲染。Renderer 是一个接口类型，该接口主要用于 Graphic 对象的样式渲染，它目前有四个实现类，关系图如下所示：



1、SimpleRenderer

        是最简单的一个渲染类，通过这个渲染类可以把图层中某一类型的要素同时进行渲染，比如想将图层中的所有点同时渲染成相同的样式，用法如下：

SimpleRenderer renderer = new SimpleRenderer(new  SimpleMarkerSymbol(Color.RED,20,STYLE.CIRCLE));
graphicsLayer.setRenderer(renderer);//为图层设置渲染

2、ClassBreaksRenderer

        使用 ClassBreaksRenderer 可以将 GraphicsLayer 图层中的某一类型的 Graphic 对象进行分段渲染，用法如下：

ClassBreaksRenderer renderer = new ClassBreaksRenderer();
 renderer.setMinValue(0.0);//设置最小值
 renderer.setField("POP07_SQMI");//渲染依附的字段
 ClassBreak cb1 = new ClassBreak();//定义第一段渲染范围和样式
 cb1.setClassMaxValue(25);
 cb1.setSymbol(new SimpleFillSymbol(Color.argb(128, 56, 168, 0)));
 cb1.setLabel("First class");
 ClassBreak cb2 = new ClassBreak();//定义第二段渲染范围和样式
 cb2.setClassMaxValue(75);
 cb2.setSymbol(new SimpleFillSymbol(Color.argb(128, 139, 209, 0)));
 cb2.setLabel("Second class");
 ClassBreak cb3 = new ClassBreak();//定义第三段渲染范围和样式
 cb5.setClassMaxValue(Double.MAX_VALUE);
 cb5.setSymbol(new SimpleFillSymbol(Color.argb(128, 255, 0, 0)));
 renderer.addClassBreak(cb1);
 renderer.addClassBreak(cb2);
 renderer.addClassBreak(cb3);
 graphicsLayer.setRenderer(renderer);

        设置他的步骤：只需简单几步：
        1) 创建 ClassBreaksRenderer 对象
        2) 设置渲染的字段和最小值
        3) 创建多个分段渲染对象（ClassBreak），设置最大值和样式
        4) 将分段渲染对象添加到 ClassBreaksRenderer 对象中
        5) 为图层设置 Renderer 对象

3、UniqueValueRenderer

        唯一值渲染类，该渲染方式是对某一字段进行唯一值渲染，如一个面状图层，其中一个字段是对该图层的数据分类，这时就可以对该分类字段进行唯一值渲染：类型为住宅楼的为黄色，工厂的为紫色，商业区的为红的等等，也可以对多个字段进行联合唯一值渲染，最多联合三个字段进行渲染，用法如下：

UniqueValueRenderer uvr = new UniqueValueRenderer();
uvr.setField("TYPE");
UniqueValue uv1 = new UniqueValue();
uv1.setValue(new String[]{"Residential"});
uv1. setSymbol(new SimpleFillSymbol(Color.argb(128, 255, 100, 0)));

UniqueValue uv2 = new UniqueValue();
uv2.setValue(new String[]{"Industrial"});
uv2. setSymbol(new SimpleFillSymbol(Color.argb(128, 255, 200, 0)));

UniqueValue uv3 = new UniqueValue();
uv3.setValue(new String[]{"Commercial"});
uv3. setSymbol(new SimpleFillSymbol(Color.argb(128, 255, 150, 0)));

uvr.addUniqueValue(uv1);
uvr.addUniqueValue(uv2);
uvr.addUniqueValue(uv3);
graphicsLayer.setRenderer(uvr);//为图层设置渲染

4、DictionaryRenderer

        这是一个由字典定义的渲染器。它公开了控制符号内文本项目可见性的方法。可见性可以通过存储在MessageProcessor的资源束中的消息类型文件来设置。消息类型文件中定义的可见性可以被DictionaryRenderer中公开的setter方法。但是，覆盖的可见性设置对先前添加的符号没有影响。
