坐标信息中除了X，Y，ESRI还定义了Z值和M值。Z值是用来存储高程属性信息的，M值是用来存储其他属性信息的，如温度、浓度等。通常二维的矢量数据是不包含Z值，使用时应该格外注意，否则容易引起异常。

软件操作

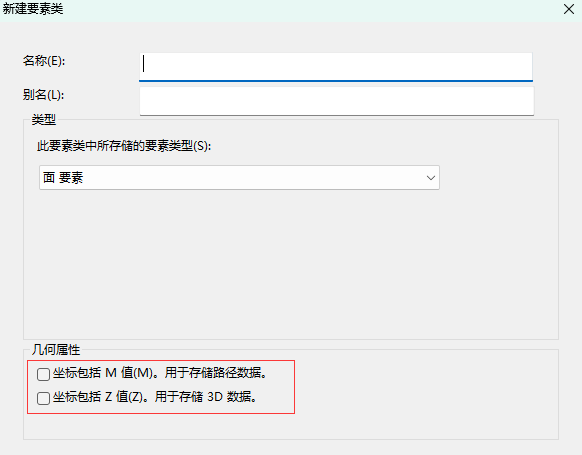

新建要素类时，可选择是否包含Z值和M值。

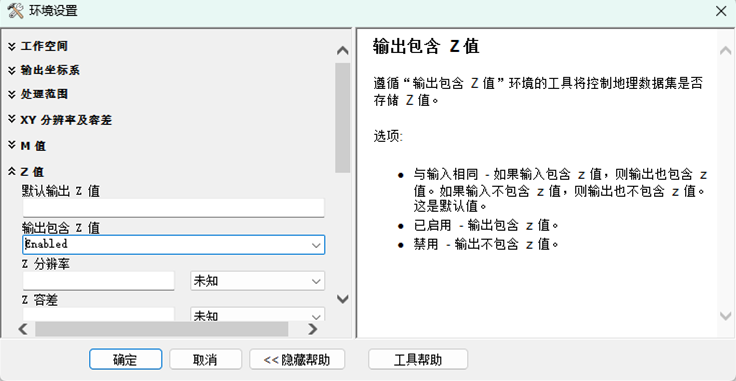

如果数据已经包含Z值，想要去除，可以在环境设置中调整参数。

代码操作

对Z值的常见的代码操作：

(1）创建带Z值和图层：

IGeometryDef geometryDef = new GeometryDef();
IGeometryDefEdit geometryDefEdit = geometryDef as IGeometryDefEdit;
geometryDefEdit.GeometryType_2 = geometryType;
geometryDefEdit.HasZ_2 = true; //允许有Z值
geometryDefEdit.SpatialReference_2 = spatialReference;
fieldEdit.GeometryDef_2 = geometryDef;

（2）判断是否含Z值

IFeatureClass featureClass = this.pLayer.FeatureClass;
string shapeFieldName = featureClass.ShapeFieldName;
if (featureClass.Fields.get_Field(featureClass.FindField(shapeFieldName)).GeometryDef.HasZ)
{
    this.hasZ = true;
}

（3）开启或禁用Z值

IGeometry geometry = feature.ShapeCopy;
IZAware zAware = (IZAware)geometry;
zAware.ZAware = true;

（4）设置Z值

IZ iz = (IZ)geometry;
iz.SetConstantZ(500);

在处理数据时，需注意Z值是否存在，否则容易引起The Geometry has no z-value或The Geometry has null z-value等异常。
