LimeSDR-USB 初学者教程(Windows)

本文详细介绍了LimeSDR外壳套装的安装步骤,包括去除尼龙柱、固定延长片、连接SMA转IPEX线等,并提供了必要的软件下载链接,如驱动、LimeSuiteGUI、python2.7、Pothos(GNURadio)、HDSDR及其专用插件,以及推荐使用的双头USB3.0延长线和最新固件。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

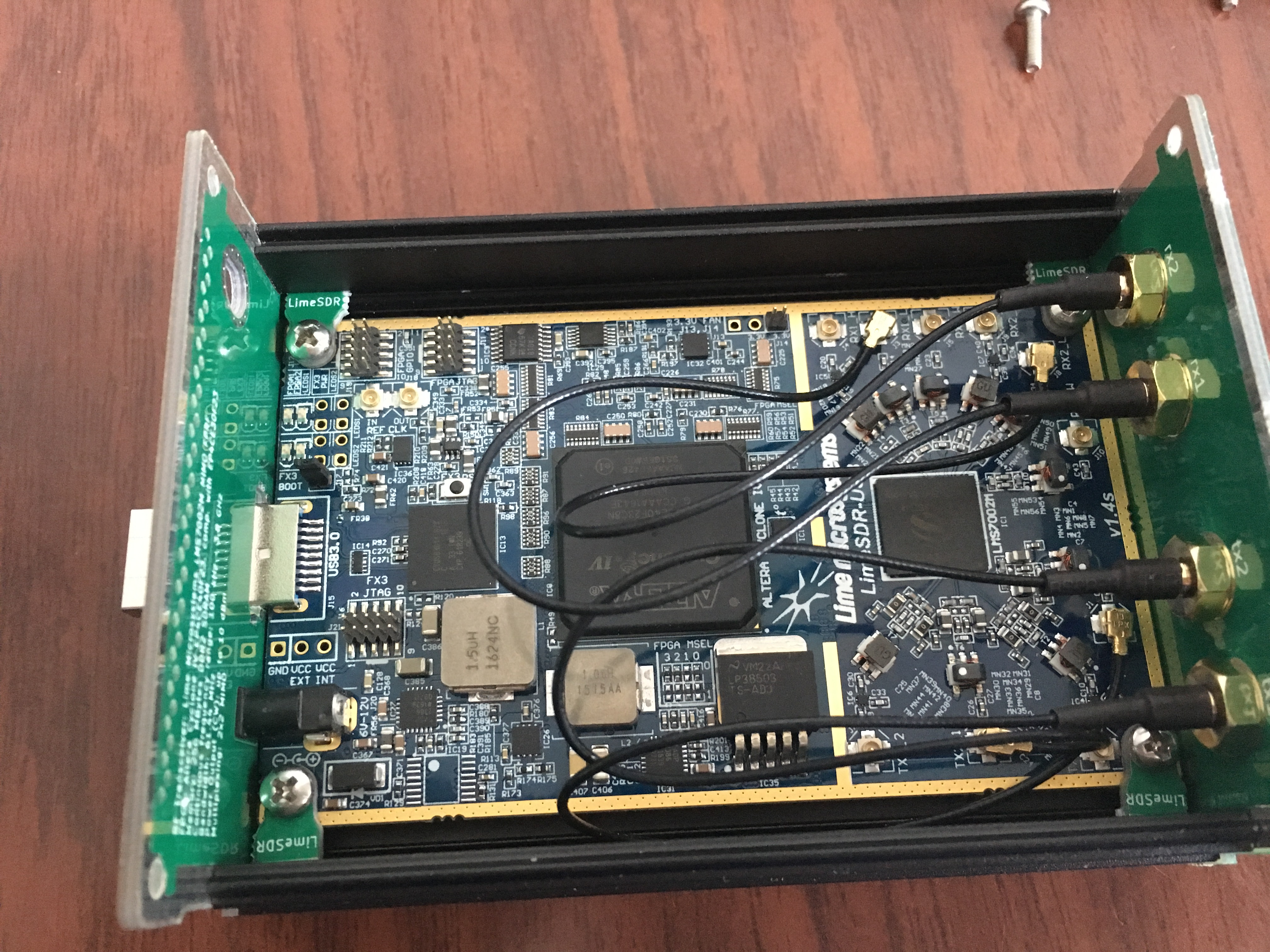

拿到LimeSDR外壳套装后按照下图安装外壳,步骤分别是:

1.去掉四角上的尼龙柱。

2.用4个粗短螺丝和螺母把4个小的延长片固定在板子上,次序从上往下是螺丝,延长片,LimeSDR,螺母。

3.把延长片沿着外壳凹槽滑入外壳

4.把SMA转IPEX线接到RX1_L,RX2_L,TX1_1和TX1_2上。

5.把USB口挡片沾上(这一步只是为了挡灰用,可以不做)。

大功告成了。

此外还要注意LimeSDR射频部分比较脆弱,装外壳的时候切忌不要碰到零件,否则容易掉下来。

还有如果延长片周围有毛刺需要用砂纸打磨一下才能装进去。



装完外壳后建议下载如下几个包。

驱动:https://github.com/myriadrf/Windows-drivers/archive/master.zip

LimeSuiteGUI:http://downloads.myriadrf.org/builds/limesuite/LimeSuiteGUI_20181210_9c282e4.exe

python2.7: https://www.python.org/ftp/python/2.7.16/python-2.7.16.amd64.msi

Pothos(GNURadio):http://downloads.myriadrf.org/builds/PothosSDR/PothosSDR-2019.01.26-vc14-x64.exe

HDSDR:http://www.hdsdr.de/download/HDSDR_install.exe

HDSDR(limesdr专用插件)http://downloads.myriadrf.org/project/limesuite/18.04/ExtIO_LimeSDR_1.05.dll



LimeSDR目前在win上我只成功使用了GNURadio和HDSDR解调信号,GNURadio需要自己画流图但是比较灵活,HDSDR有点类似GQRX是现成的解调FM信号的软件。如果这两个软件没装好,也可以只装驱动和LimeSuiteGUI也能看一下信号。



另外推荐使用双头USB3.0延长线

最新固件(刷固件有风险需谨慎)

http://downloads.myriadrf.org/project/limesuite/18.10/LimeSDR-USB_HW_1.4_r4.0.img

http://downloads.myriadrf.org/project/limesuite/18.10/LimeSDR-USB_HW_1.4_r2.19.rbf
