本文档详细介绍了如何通过搭建拓扑、配置IP、建立MGRE全连接结构、应用OSPF宣告来实现多点GRE环境及星形拓扑结构中的网络互通。在MGRE环境中，重点讲解了NHRP配置、接口工作方式修改以解决邻居关系问题。实验最终实现了私有网络全网可达，通过ping测试验证了互通性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

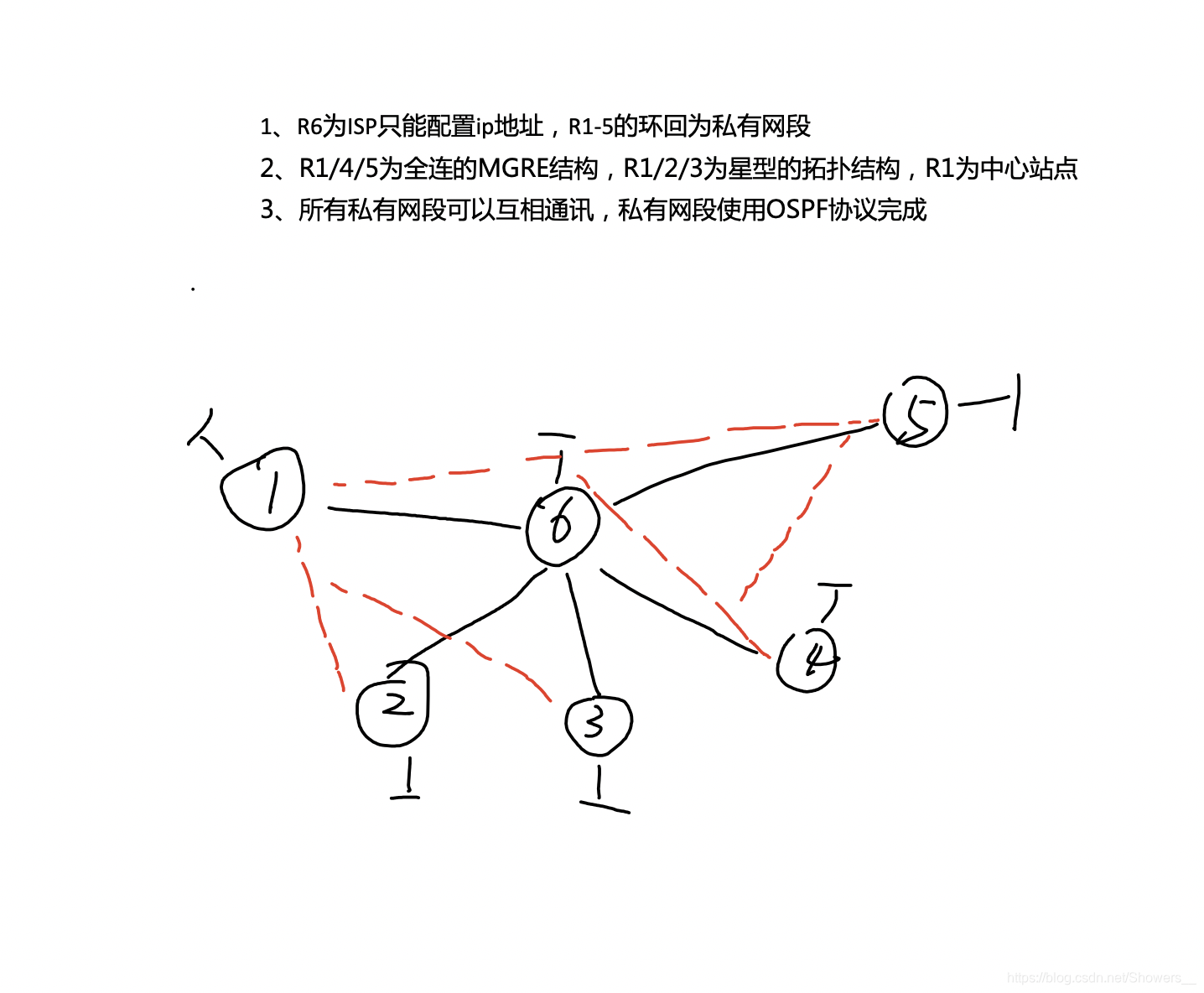

在这里插入图片描述

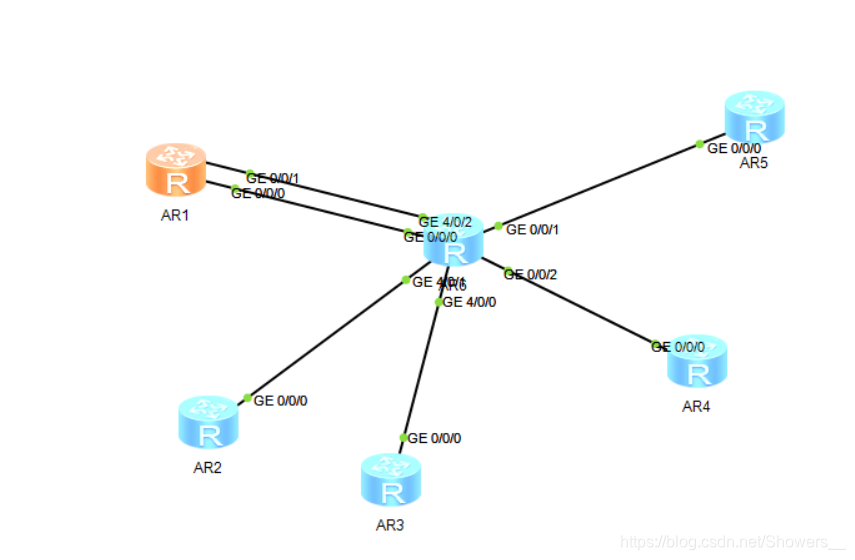

// 根据实验要求搭建拓扑，由于华为设备一个物理接口只能支持一个虚拟接口 MGRE – 多点GRE 属于NBMA网络类型 source定义源，所以使R1多加一根线
在这里插入图片描述

R6为ISP，只配置物理接口其他不进行任何配置。
其他R1-R5路由器，与ISP之间配置共有地址，幷缺省指向ISP
ip route-static 0.0.0.0 0 16.1.1.2
使共有网络互通

根据实验要求 R1 R4 R5搭建全连MGRE结构，所以3台路由器之间ip地址固定，都成为中心站点。

interface Tunnel0/0/0    创建tunnel口
 ip address 10.1.1.1 255.255.255.0   配置接口ip地址
 tunnel-protocol gre p2mp  先修改接口模式为多点GRE
 source 16.1
