S3C2440 UART/串口（一）

一个ESP8266的小项目

https://blog.youkuaiyun.com/shitou123xsx/article/details/90550098

串口:

作用：【1：打印调试信息 2：外接GPS，蓝牙等各种模块】

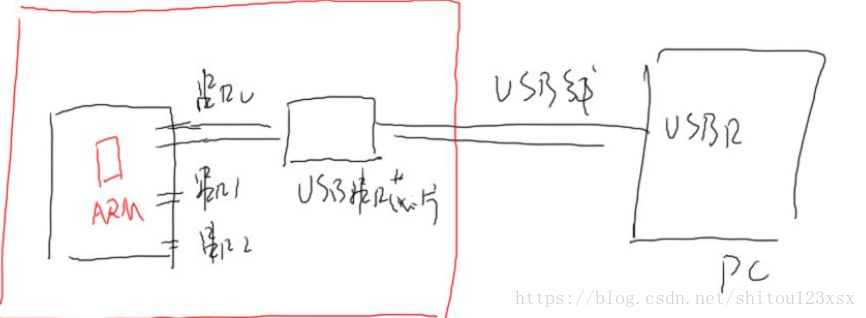

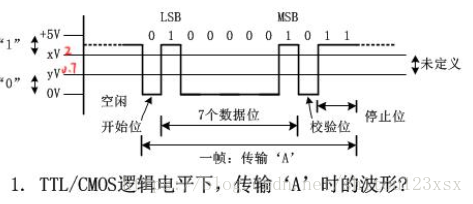

1：TTL/CMOS逻辑电平下5v对应逻辑‘1’，0v对应逻辑‘0’。在空闲时TX RX 保持高电平。

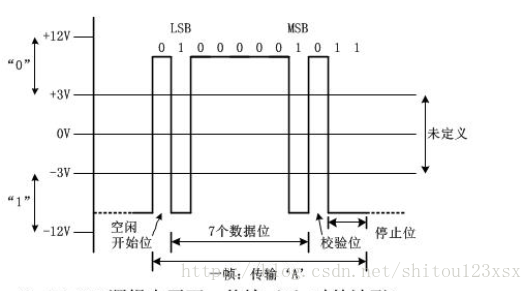

2：RS--232逻辑电平，通常情况下ARM芯片串口输出为TTL电平，需要通过电平转换芯片才能够将TTL电平转换成232电平。



串口发送需要满足一下几点：

发送，接收双方约定好1：波特率: 2：双方约定好数据格式【数据位，停止位，校验位，流控】



串口如何发送1Byte数据比如：‘A’

'A' 0X41 ,01000001

1：双方约定好波特率【比如都是 115200】

2：数据格式保持统一

3：原来数据线上是高电平ARM将数据线拉低并保持1BIT时间。

4：PC在低电平开始处进行计时。

5：ARM根据数据驱动TXD线上的电平变换依次发送出数据。

6：PC在数据位的中间读取引脚的状态



S3C2440串口学习总结：



学习嵌入式代码应该来源与手册，用手册和C语言基础来写出程序。



首先来初始化串口：根据上述知识想要正常的使用串口，需要配置引脚复用为串口，设置设备波特率，设置数据格式。



1：配置设备IO口为串口功能：

GPHCON配置寄存器：

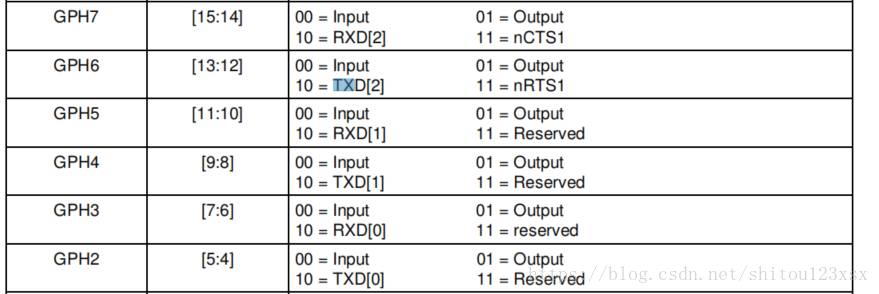

通过配置GPHCON寄存器中的【7:6】【5:4】这四位可以将GPH2 GPH3设置成TXD0 和RXD0.

代码：

GPHCON &=~((3<<4)|(3<<6));//首先在保证其他位不变的情况下将4 5 6 7位清0

GPHCON |=~((2<<4)|(2<<6));//配置

串口在空闲状态时TXD0应该处于高电平，所以应该应该设置GPH2内部上拉。

代码：

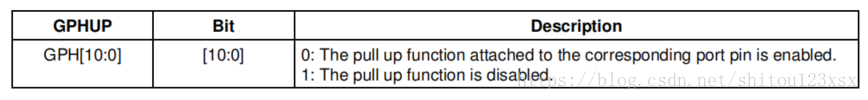

GPHUP &=~((1<<2)|(1<<3));//使能内部上拉 详细可查看串口时序要求



2：设置波特率



代码：

/*

UBRDIVn = (int)( UART clock / ( buad rate x 16) ) –1

UART clock=50M

UBRDIVn = (int)( 50000000/ (115200 x 16) ) –1 UBRDIVn=26//存在误差这点算出来的值可以进行四舍五入

*/

UCON=0X00000005;/*PCLK,中断/查询模式*/

UBRDIV0=26;

3：设置数据格式

代码：

ULCON0=0X00000003;

通过配置这几个寄存器设备的串口就可以正常使用了。



4：串口发送一个字节数据

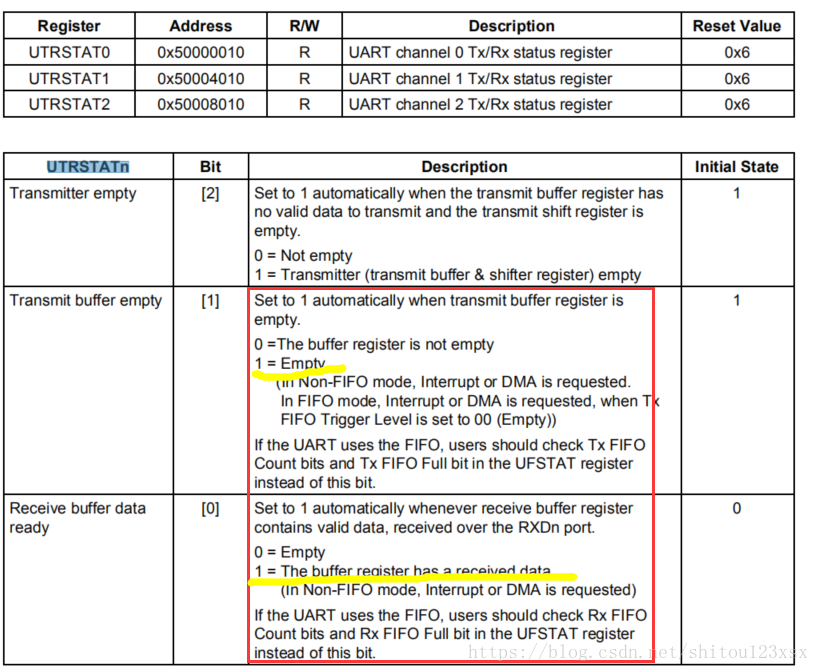

在串口发送一字节数据之前要确保UTX0寄存器中数据已经发送完成，通过检查UTRSTAT0寄存器中的第二位就可以知道数据是否发送完成。当没有发送完成时该位为1。通过代码while(!(UTRSTAT0 &(1<<2));便可以判断前一个数据是否发送完成。

代码：

int putchar(int c)

{

/*

UTRSTAT0 UART channel 0 Tx/Rx status register

1 = Transmitter (transmit buffer & shifter register) empty

*/

while(!(UTRSTAT0 &(1<<2));//判断前一个数据是否发送完成

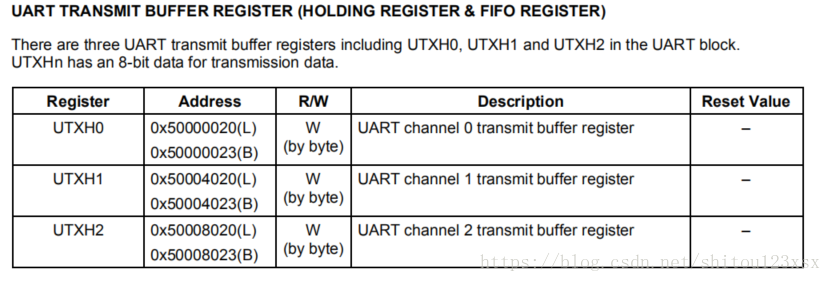

/*UTXH0*/

UTXH0=(unsigned char)c;

}

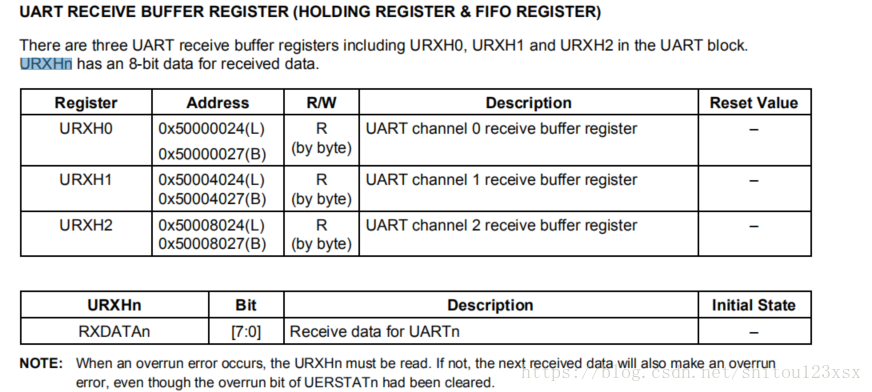

4：串口接收一字节数据

代码：

int puts(const char *s)

{

while(*s!='\0')

{

putchar(*s);

s++;

}

}
