基于嘉立创双层板&E5071C的低成本TRL校准

嘉立创双层板材特性

双层板，介电常数为4.6，总厚度为0.8mm，覆铜各1OZ

此图只做参考，需要根据E5071C特点再增加短路校准件。

TRL校准件设计

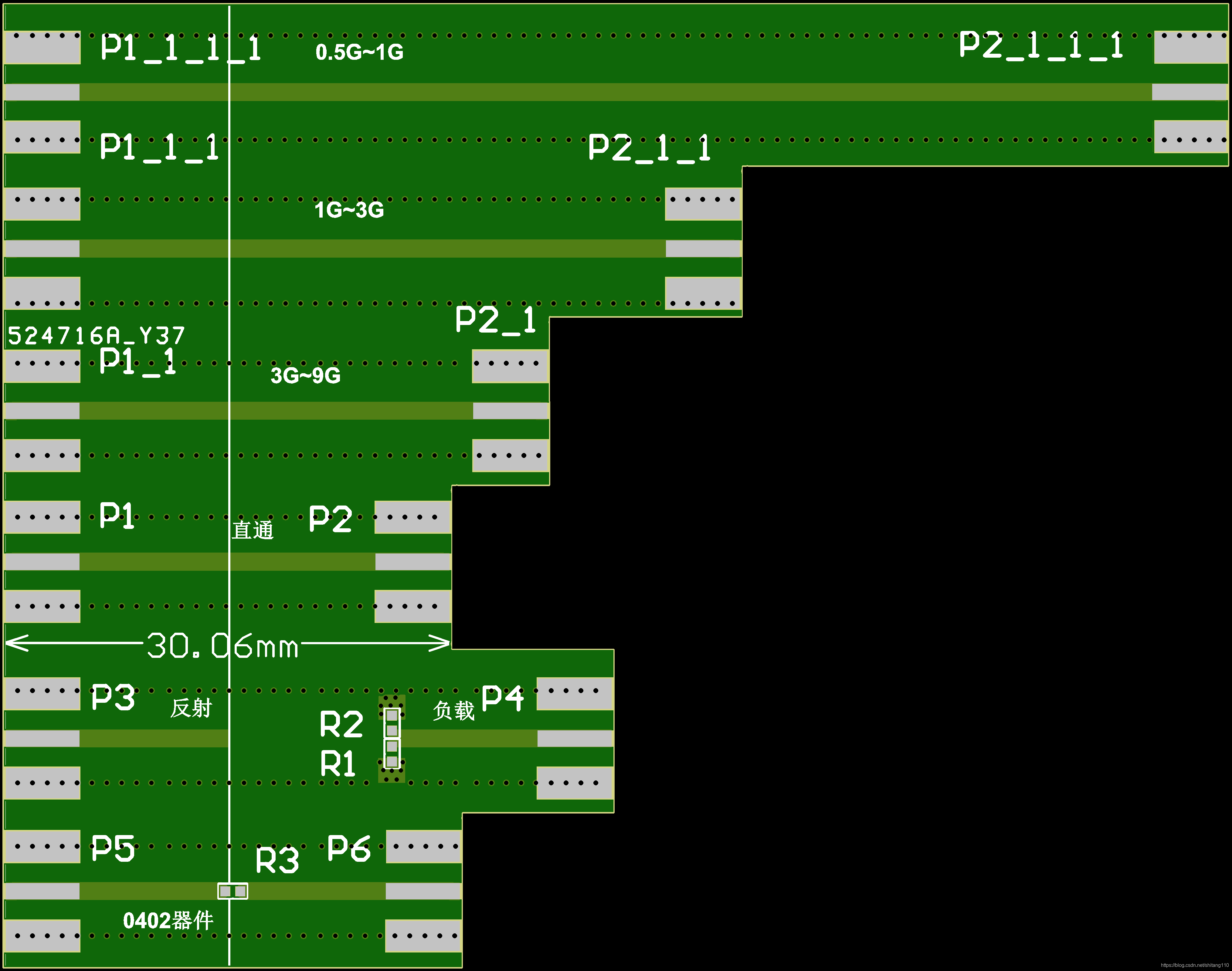

TRL校准件总览

直通

1. 直通标样可以是零长度或非零长度。但是根据定义，零长度直通更准确，因为它具有零损耗和无反射。
2. 直通不能与线路标样有相同的电长度。
3. 如果插入相位和电长度定义良好，则可使用直通标准设置基准面。
4. 直通和线路标准的特性阻抗定义了校准的参考阻抗。

反射

1. 只要连接到两个 VNA 端口时相同，反射标样可以是具有高反射的任何对象。
2. 不需要知道反射的实际幅度。
3. 反射标样的相位必须已知在 1/4 波长内。
4. 如果反射标准的大小和相位定义良好，则可以使用该标准来设置基准面。

传输线

1. 必须具有与直通标准相同的阻抗和传输常数。
2. 电长度只需在1/4波长内指定。计算公式如下：$EL(cm)=(Lin{e}_x-Thru)=$
