ISE14.7 Impact软件或者ISE软件停止工作,闪退

系统升级了Win10,安装ISE14.7后发现了一些问题,影响了软件的使用,非常不爽,检索了网上的解决信息,尝试了一些方法,基本解决了问题,先总结如下:

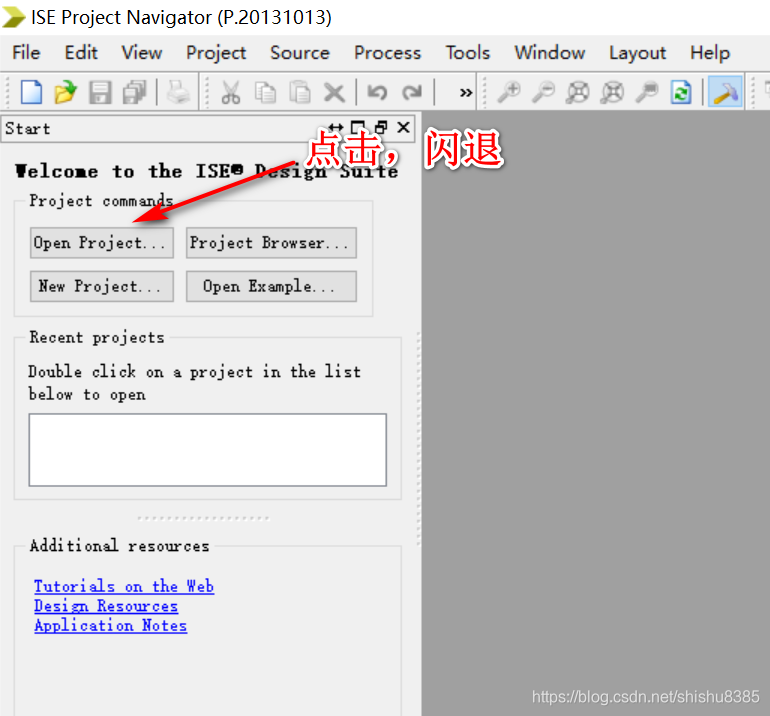

1.ISE(64bit)软件在进行打开文件或文件夹操作时,软件出现闪退的现象,ISE(32bit)没有这个问题。
在这里插入图片描述

解决方法:
找到程序安装路径下的这两个文件夹
X:\Xilinx\14.7\ISE_DS\ISE\lib\nt64
X:\Xilinx\14.7\ISE_DS\common\lib\nt64

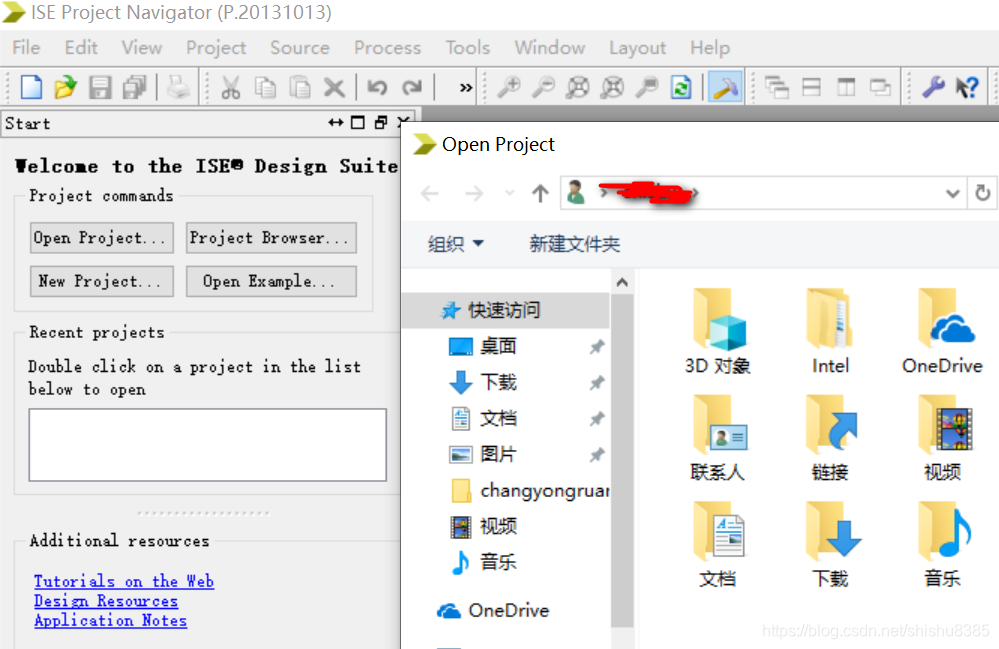

首先在第一个文件夹中,重命名libPortability.dll为libPortability.dll.orig,然后复制libPortabilityNOSH.dll 的一个副本并重命名为libPortability.dll,这样你就又有一个libPortability.dll文件了;然后在第二个文件夹,将之前得到的新的libPortability.dll覆盖到这个文件夹中。

EDK没有libPortabilityNOSH.dll这个文件,把ISE的复制过来就可以了

在这里插入图片描述
