本文介绍如何使用C语言和wiringPi库控制树莓派的GPIO接口，通过具体实例展示了如何使GPIO.18引脚输出高低电平，并提供了详细的步骤和代码。

使用C语言控制 GPIO.18

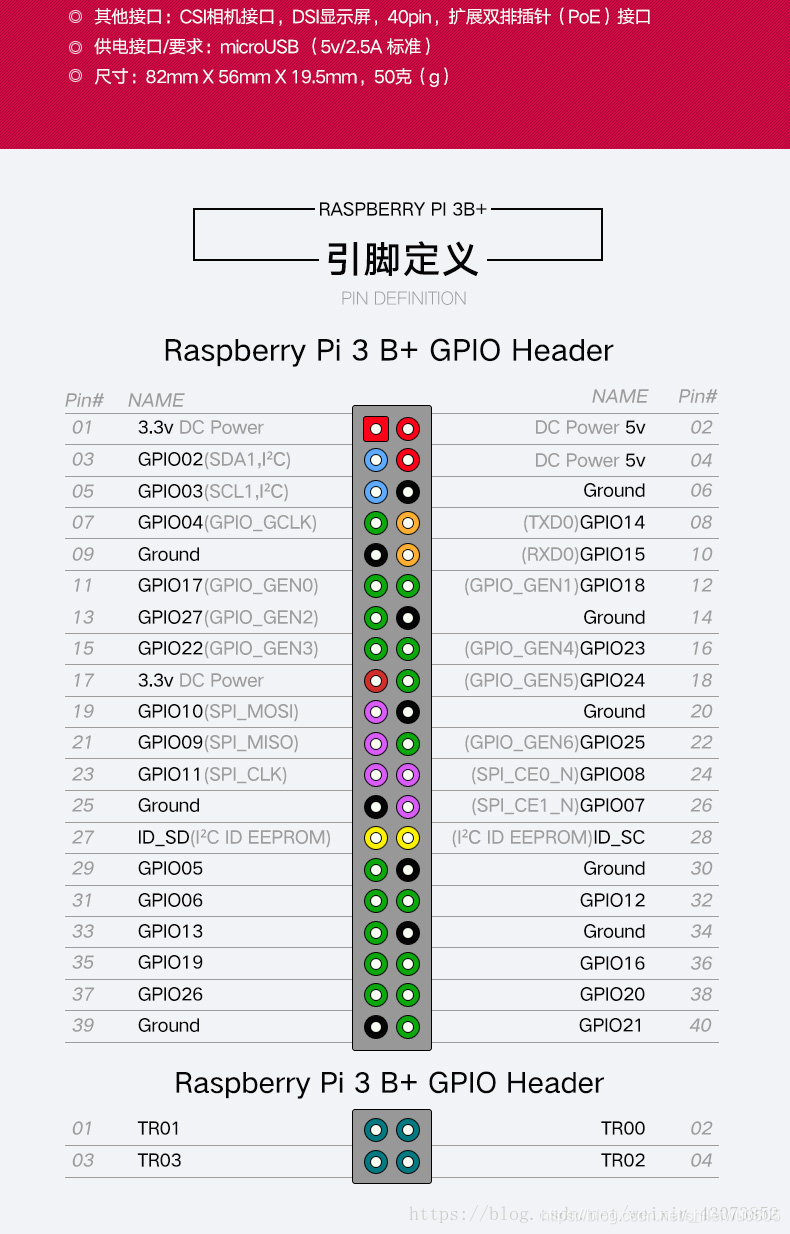

首先知道树莓派外置IO的关系对照表
我这里的树莓派是： PI 3B + V1.2
关系对照表如下：

在这里插入图片描述

C 语言下使用 wiringPi GPIO 进行编程

要安装 wiringPi

pi@raspberrypi:~ $ sudo apt-get update
pi@raspberrypi:~ $ sudo apt-get upgrade
pi@raspberrypi:~ $ sudo apt-get install wiringpi

测试 wiringPi 是否安装成功

pi@raspberrypi:~/pilearn $ gpio -v
gpio version: 2.50
Copyright (c) 2012-2018 Gordon Henderson
This is free software with ABSOLUTELY NO WARRANTY.
For details type: gpio -warranty

Raspberry Pi Details:
  Type: Pi 3, Revision: 02, Memory: 1024MB, Maker: Embest
  * Device tree is enabled.
  *--> Raspberry Pi 3 Model B Rev 1.2
  * This Raspberry Pi supports user-level GPIO access.

使用 wiringPi 查看树莓派引脚对应关系：

pi@raspberrypi:~/pilearn $  gpio readall
 +-----+-----+---------+------+---+---Pi 3B--+---+------+---------+-----+-----+
 | BCM | wPi |   Name  | Mode | V | Physical | V | Mode | Name    | wPi | BCM |
 +-----+-----+---------+------+---+----++----+---+------+--
