[PowerDesigner]绘制类图并调整字体大小

一、绘制类图

关于如何使用PowerDesigner创建类图,这篇文章介绍的很详细。简单地说:

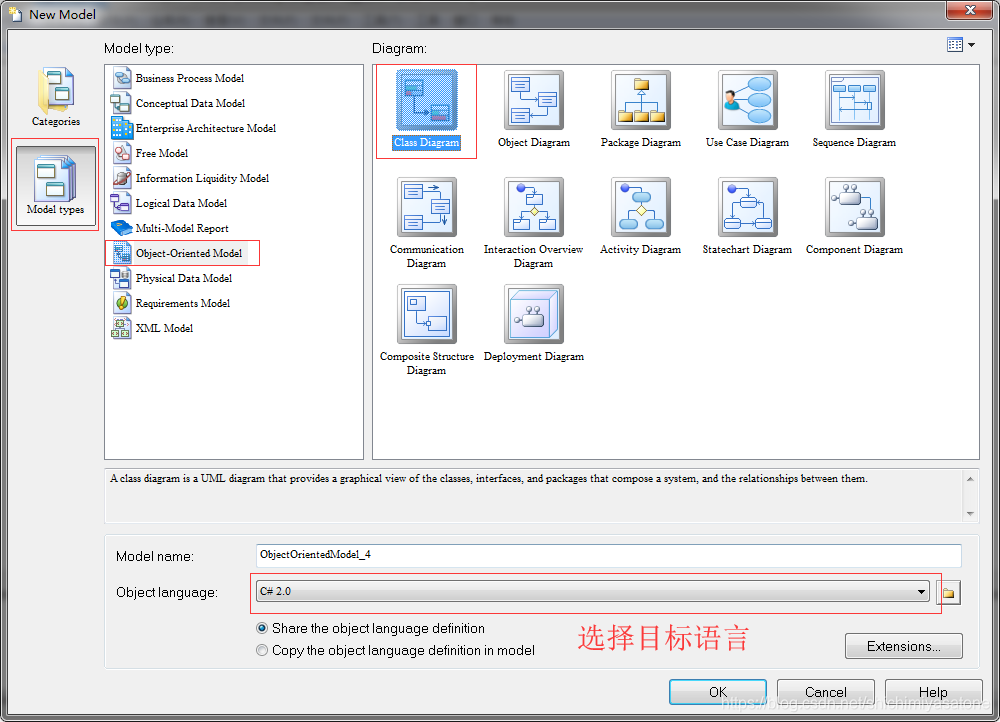

(1)文件->新建模型

(2)选择类图标,点击空白处

二、调整类图字体

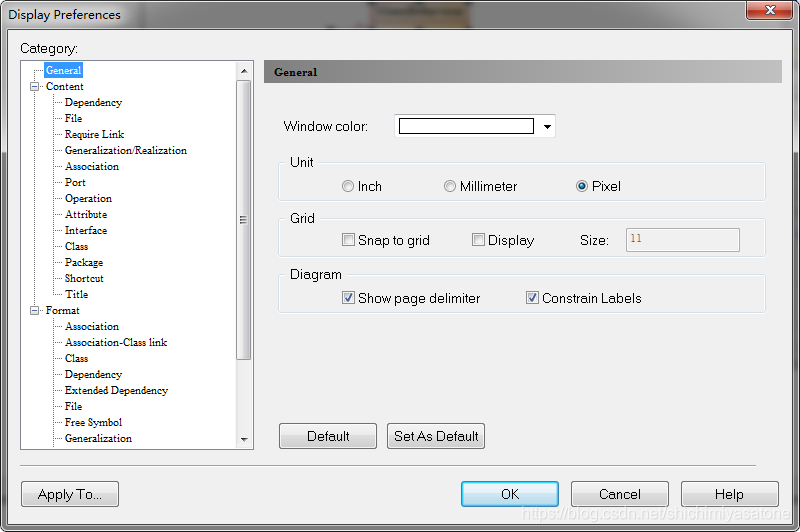

(1)工具->显示参数选择

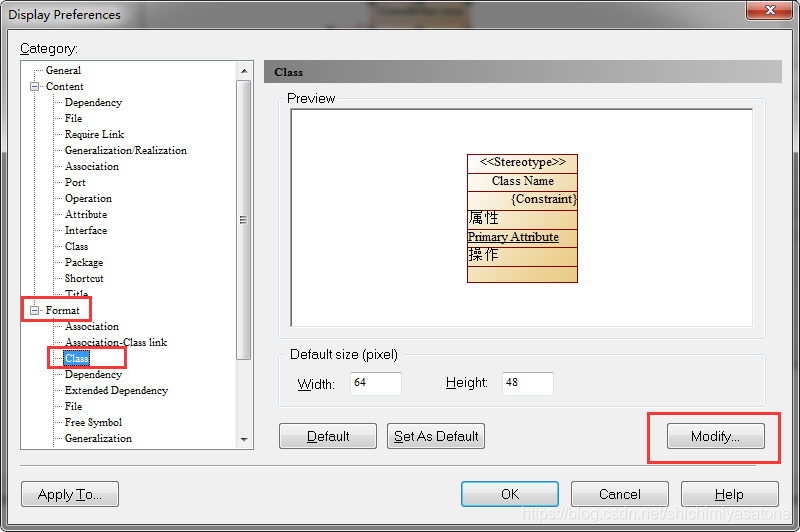

(2)Fomat->Class->Modify...

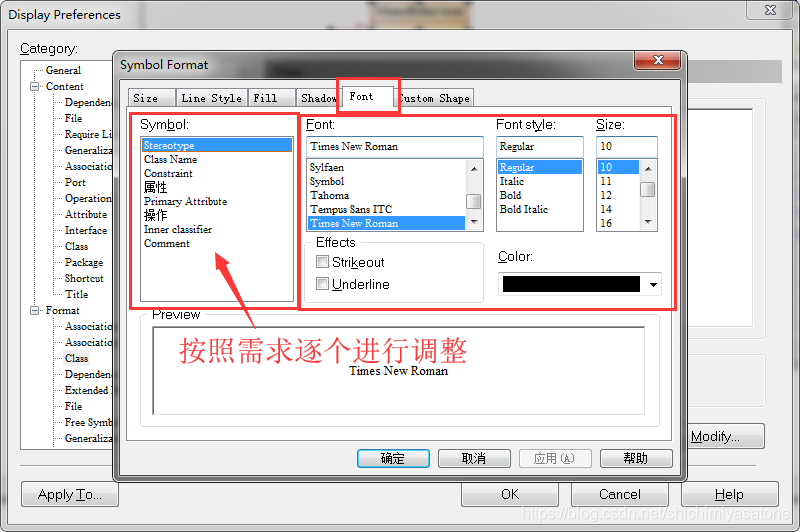

(3)Font->Symbol,至此字体调整完毕,应用即可

三、调整结果

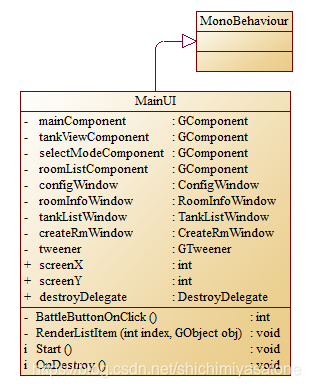

将字体调整为Times New Roman,大小为10,显示效果与预期一致。

四、设置方法形参

因为版本(Version 15.1.0)不同,设置方法形参的位置也不一样。之前没有找到合适的教程,最后还是瞎捣鼓出来了,记录下。

(1)创建类图,双击类图

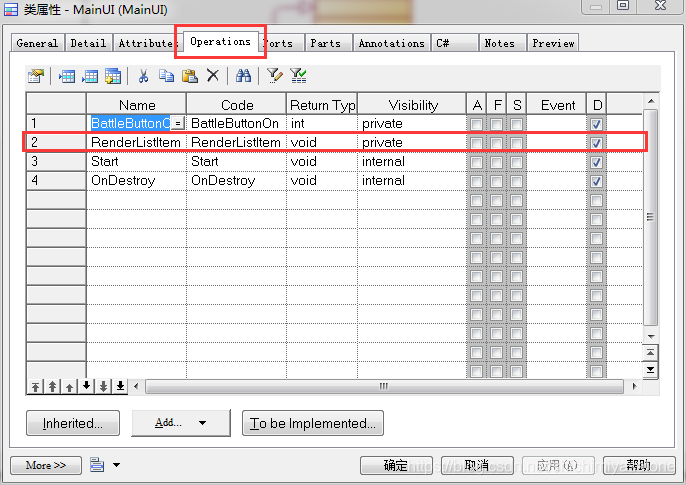

(2)切换至Operations界面,右键方法条目->Properties...

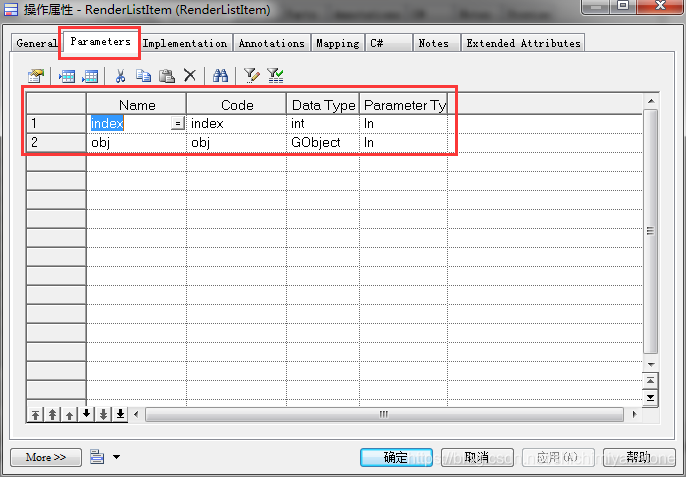

(3)在Parameters中,点击空白条目即可添加,编辑点完应用即可
