服务容错监控:Hystrix Dashboard

本文介绍了Hystrix Dashboard对服务容错情况进行监控的方法。先说明了其作用,接着给出环境信息并做准备工作,包括启动Eureka Server等。然后详细阐述在项目中引入、配置启动和访问入口,最后进行测试,展示不同操作下监控面板的变化。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >



目录



一、前言

1、Hystrix Dashboard的作用?

2、本篇环境信息

3、准备工作

二、Hystrix Dashboard

1、项目中引入Hystrix Dashboard

2、配置Hystrix Dashboard启动

3、配置HystrixMetricsStream访问入口

4、Hystrix Dashboard测试

三、备注


一、前言

1、Hystrix Dashboard的作用?

上一篇我们介绍了Hystrix的基础使用,我们可以通过Hystrix做到依赖隔离和熔断等操作。但是只有工具的使用而没有监控,我们就无法在第一时间发现出现问题的依赖,也不能判断服务整体的健康状态/运行状态。所以我们还要做好相关的监控工作。

Hystrix提供了监控页面,本篇主要介绍如何使用Hystrix Dashboard对服务的容错情况进行监控。

2、本篇环境信息

框架版本
Spring Boot2.0.0.RELEASE
Spring CloudFinchley.BUILD-SNAPSHOT
JDK1.8.x

3、准备工作

  • 准备Eureka Server、服务提供者

参考:https://ken.io/note/spring-cloud-feign-quickstart
源码:https://github.com/ken-io/springcloud-course/tree/master/chapter-03/

启动Eureka Server: http://localhost:8800
启动Test Service:http://localhost:8602

  • 服务消费者准备

基于上一篇Feign+Hystrix:https://ken.io/note/spring-cloud-hystrix-quickstart
源码(feignclient):https://github.com/ken-io/springcloud-course/tree/master/chapter-04/feignclient

二、Hystrix Dashboard

基于feignclient项目使用Hystrix Dashboard

1、项目中引入Hystrix Dashboard

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-netflix-hystrix-dashboard</artifactId>
</dependency>

2、配置Hystrix Dashboard启动

修改App.java,增加 @EnableHystrixDashboard 注解

package io.ken.springcloud.feignclient;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.client.discovery.EnableDiscoveryClient;
import org.springframework.cloud.netflix.hystrix.dashboard.EnableHystrixDashboard;
import org.springframework.cloud.openfeign.EnableFeignClients;

@EnableHystrixDashboard
@EnableFeignClients
@EnableDiscoveryClient
@SpringBootApplication
public class App {

    public static void main(String[] args) {
        SpringApplication.run(App.class, args);
    }

}

3、配置HystrixMetricsStream访问入口

新建package:configuration,然后在此package下创建HystrixConfiguration.java并添加hystrixRegistrationBean

package io.ken.springcloud.feignclient.configuration;

import com.netflix.hystrix.contrib.metrics.eventstream.HystrixMetricsStreamServlet;
import org.springframework.boot.web.servlet.ServletRegistrationBean;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;

@Configuration
public class HystrixConfiguration {

    @Bean(name = "hystrixRegistrationBean")
    public ServletRegistrationBean servletRegistrationBean() {
        ServletRegistrationBean registration = new ServletRegistrationBean(
                new HystrixMetricsStreamServlet(), "/hystrix.stream");
        registration.setName("hystrixServlet");
        registration.setLoadOnStartup(1);
        return registration;
    }
}

4、Hystrix Dashboard测试

feignclient项目启动后,访问 http://localhost:8605/hystrix

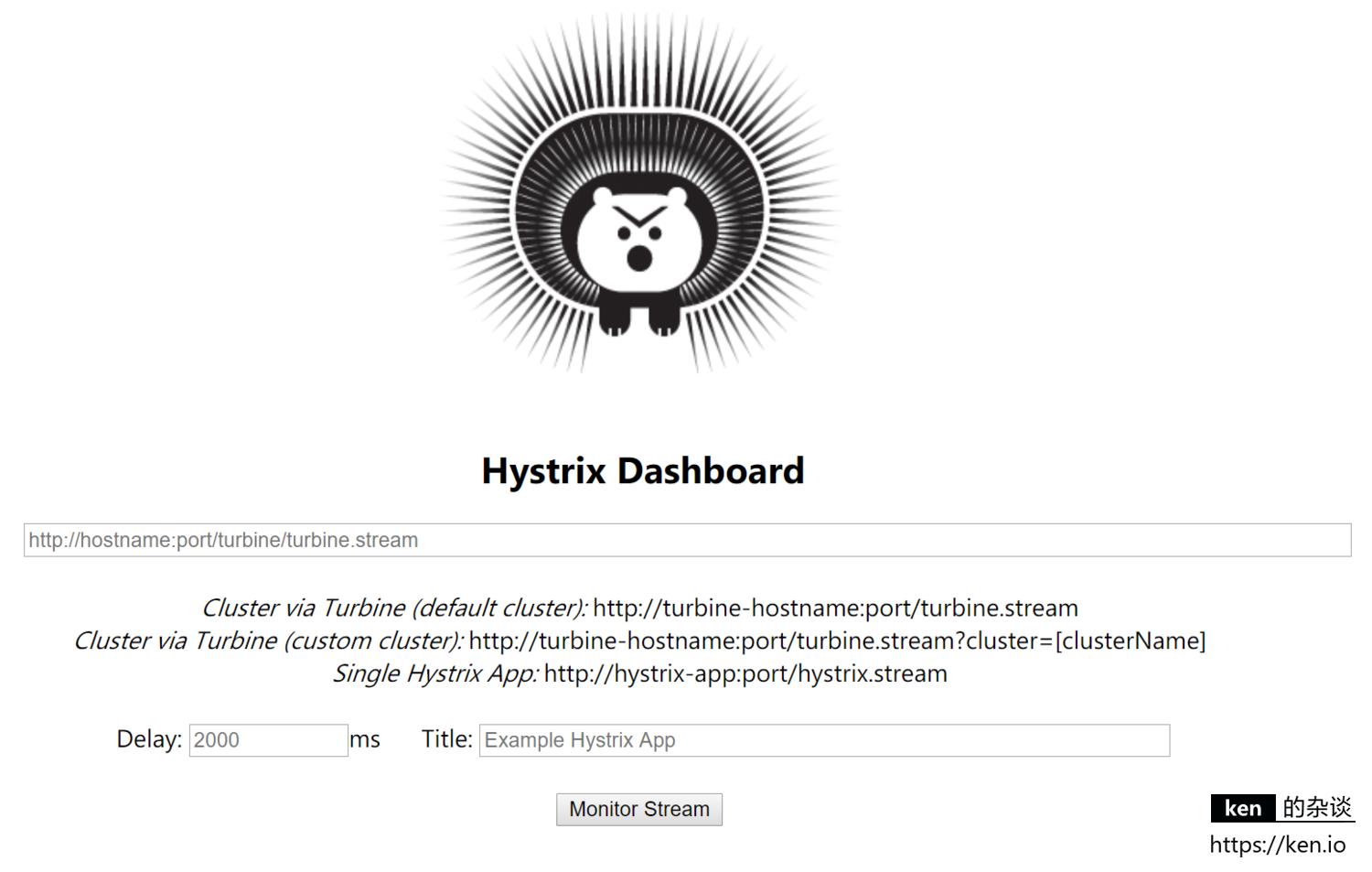

将会看到Hystrix Dashboard导航页


Hystrix Dashboard导航页不会展示具体监控信息,而是提供三种选择:

  1. 默认的集群监控,通过URL:http://turbine-hostname:port/turbine.stream,查看默认集群的监控信息。

  2. 指定的集群监控,通过URL:http://turbine-hostname:port/turbine.stream?cluster=[clusterName],查看指定集群(clusterName)的监控信息。

  3. 单个实例的监控,通过URL:http://hystrix-app:port/hystrix.stream,查看具体某个服务实例的监控信息。

我们先通过Hystrix Dashboard看一下单个实例的监控信息

输入指定连接:http://localhost:8605/hystrix.stream
Delay(查询监控信息的延迟时间),Tile可以自定义,也可以默认。填写完毕点击 Monitor Stream 即可

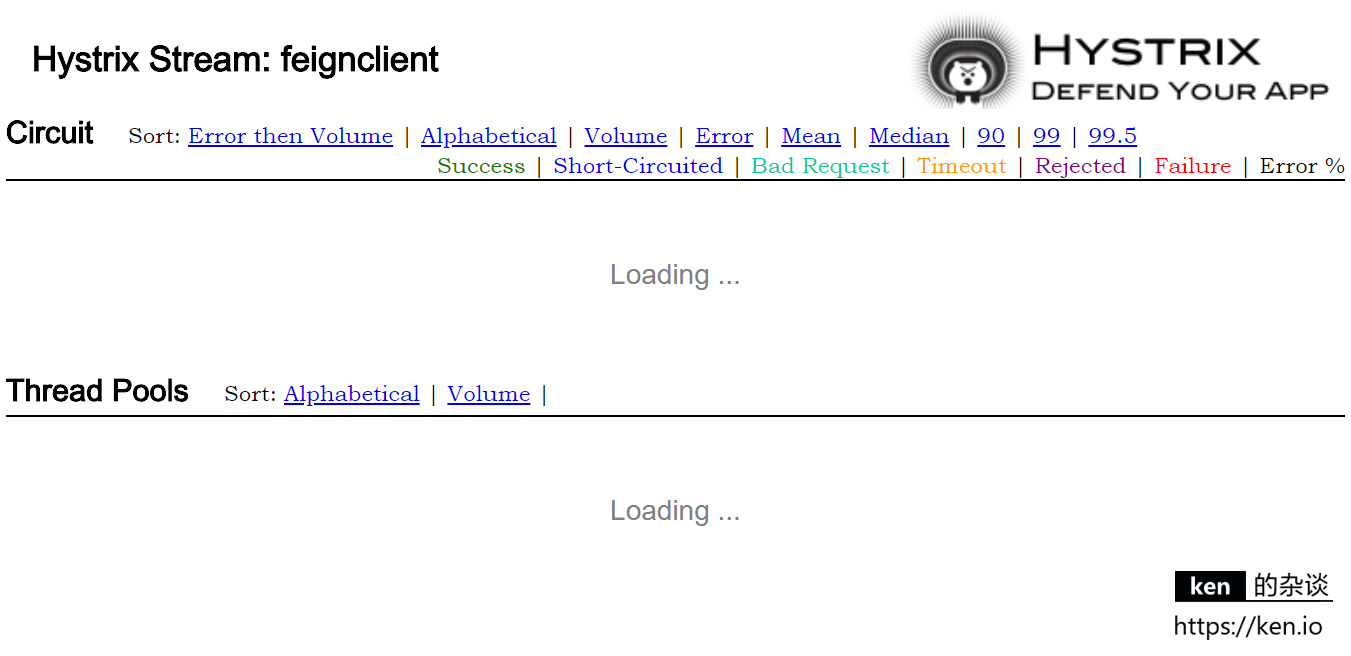

此时Hystrix监控面板会显示Loanding…,这是因为我们还没通过feignclient访问外部接口,也就还没生成stream信息。
我们通过feignclient访问几个外部接口,stream信息生成后,监控面板会自动刷新。


在访问了 http://localhost:8605/ti ,http://localhost:8605/plus?numa=1&numb=2
这两个接口后,监控信息就自然刷新了。不同的接口默认会分开来记录。

监控图中用圆点来表示服务的健康状态,健康度从100%-0%分别会用绿色、黄色、橙色、红色来表示。
另外,这个圆点也会随着流量的增多而变大。
监控图中会用曲线(圆点旁边)来表示服务的流量情况,通过这个曲线可以观察单个接口的流量变化/趋势

上个图中是个非常小的绿色圆心,流量曲线也是个折现,是因为 ken.io 这里访问两个接口次数很少。
如果分别狂按F5快速访问这两个接口。这个圆心和曲线就会发生变化。

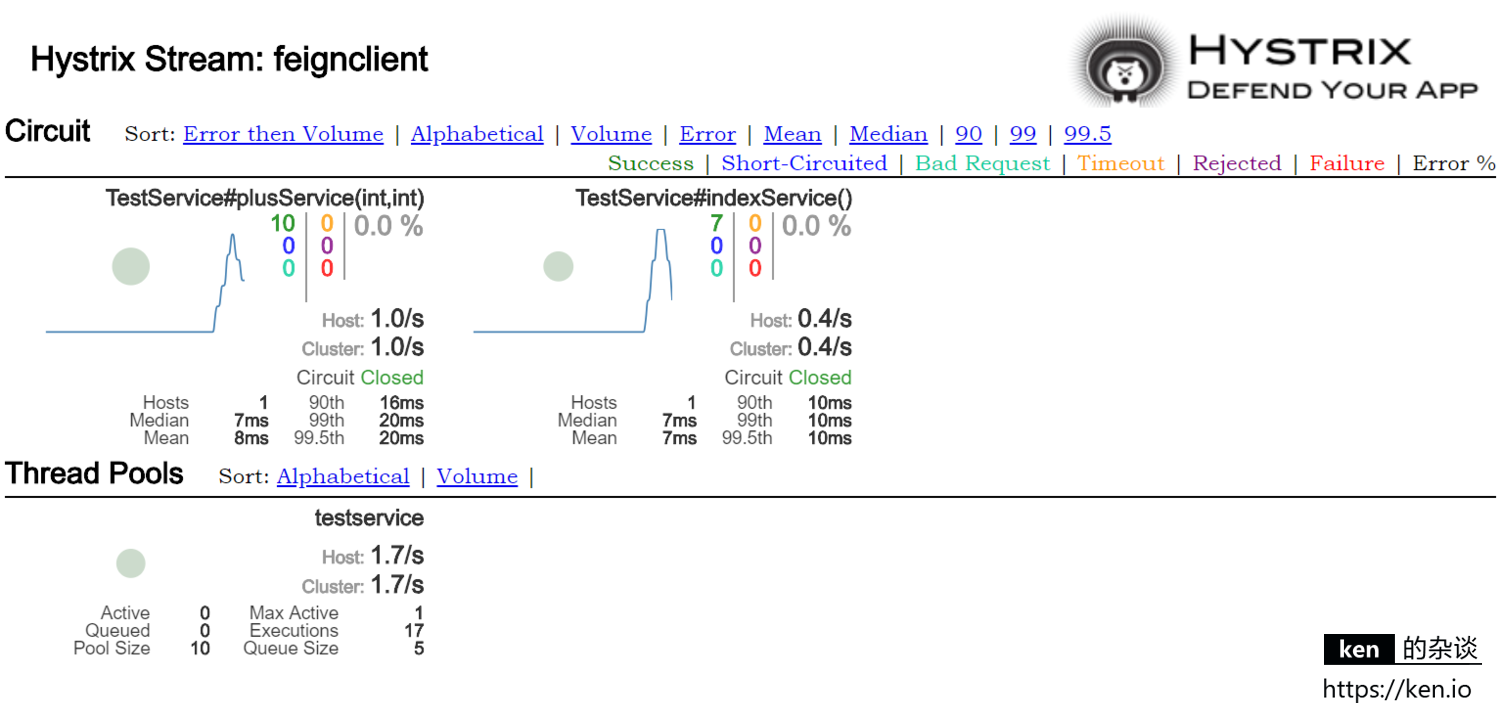

这时候这个圆点比着上一张图已经变大了,服务依旧是健康状态,所以圆点还是绿色。
另外流量曲线随着刚才的快速刷新访问也升了上去。

为了更好的展示服务不同健康状态下面板的变化,我们快速访问 http://localhost:8605/ti , http://localhost:8605/plus?numa=1&numb=2,然后关闭testservice,快速的访问 http://localhost:8605/plus?numa=1&numb=2 ,这首的面板会更丰富。

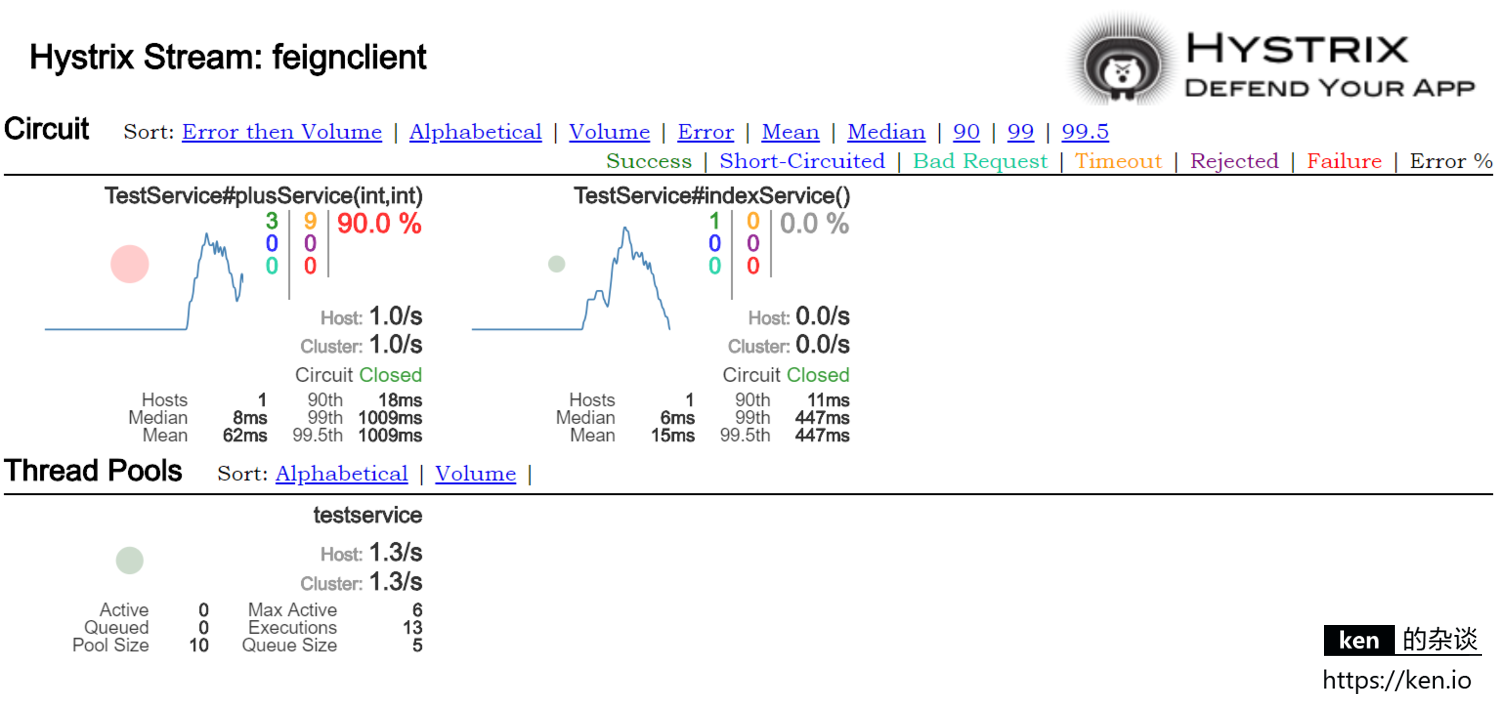

这时候TestService#plusService的圆点就变成了红色。由于停用testservice后我们没有访问 http://localhost:8605/ti ,所以这个时间点TestService#plusService的圆点还是绿色,尺寸也更小。两个Service的流量曲线变化也跟我们的操作相吻合。

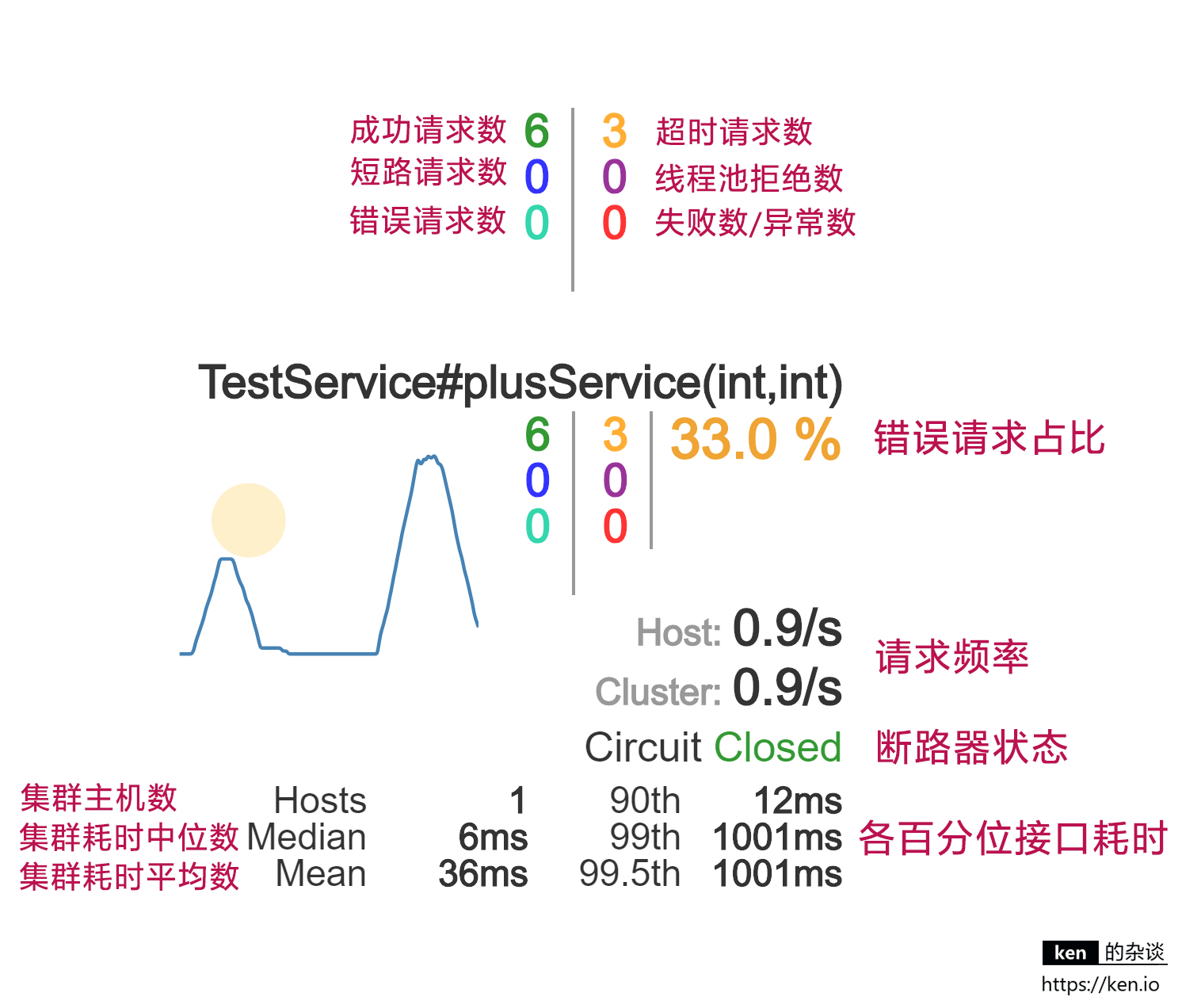

上图是Hystrix Dashboard监控图表中各项指标的说明

三、备注

  • 本篇代码示例

https://github.com/ken-io/springcloud-course/tree/master/chapter-05

  • 延伸阅读

https://ken.io/note/netflix-hystrix-intro-principle
