ue4使用houdini制作体积云 houdini游戏工具（一）

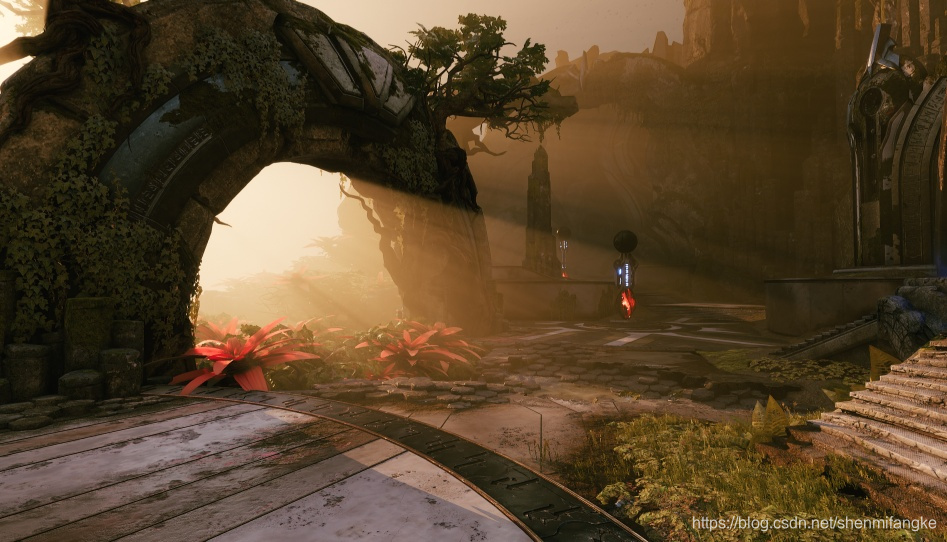

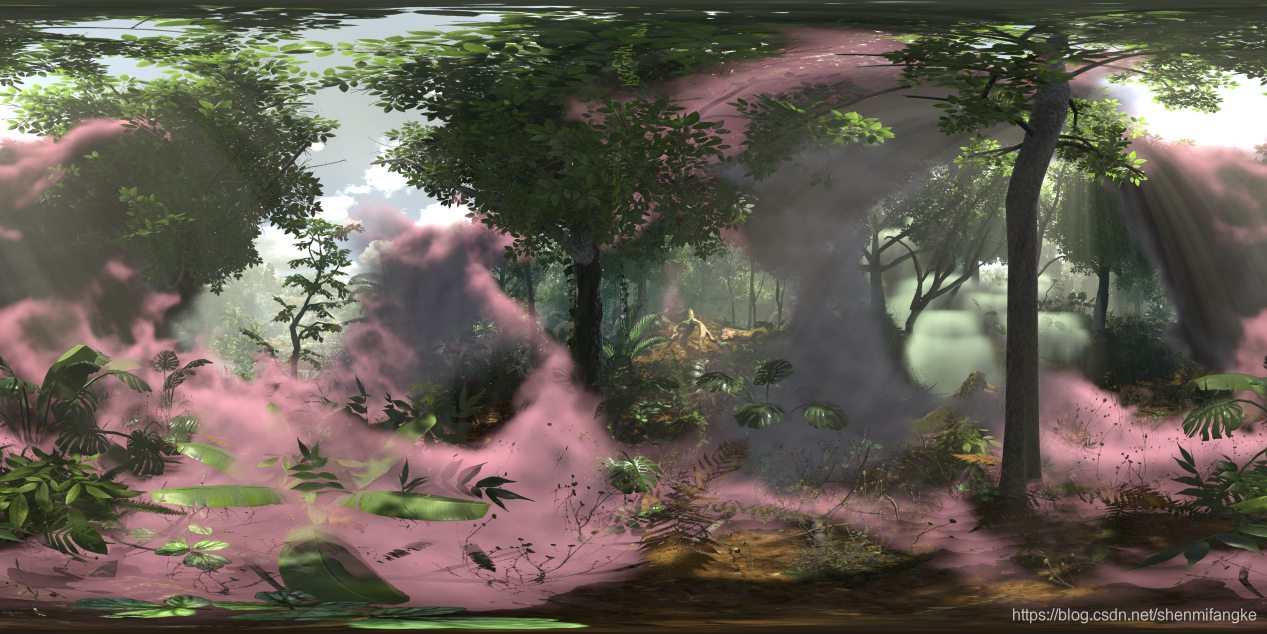

标题图是raymarch材质和ue4自带体积雾结合，虽然自带体积光线投影上还有问题，但是基本材质冲突不是很大，可以用于影视或者动画的体积云表现。



传统游戏中做云雾的方式大多数使用贴片粒子，但是这样的云雾缺少体积感，而且在形状上精度也不高。

Ue4.16以后自带可以体积雾效果也可以模拟体积云，拥有很惊人的效果

当然Ue4做体积的云的方式有很多种，下面介绍一种方式，利用Houdini将云导出成贴图然后在ue4中还原，还能借助影视项目中的云效果放进ue4当中，可以说是很方便了。

在表现上虽然有些欠缺但是基本已经够了（精度由贴图控制）

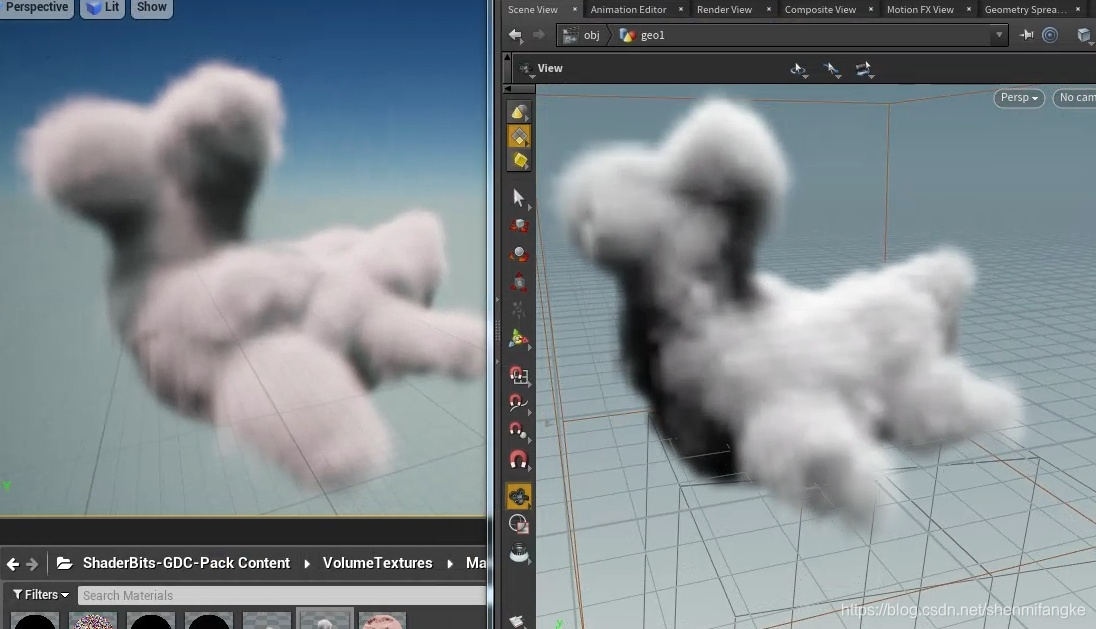

ue4中云的效果和houdini中原始云的效果

官方介绍在这（需要登录epic帐号才能跳转）

https://forums.unrealengine.com/showthread.php?143821

ue4需要用到这个插件unreal-engine-public-share-cdn.unrealengine.com/ShaderBits-GDC-Pack.zip

简单的说这个工程中提供了一种raymarch材质，可以将云的序列图切片在ue4当中还原出实体的云出来。



houdini导出切片方式的云需要依靠houdini游戏工具当中的rop volume to texture

下面是工程导出插件和方式

https://www.sidefx.com/tutorials/write-volume-slices-to-texture-for-ue4/

https://www.orbolt.com/asset/Benny::renderVolume

https://github.com/sideeffects/GameDevelopmentToolset

方法比较简单，将插件直接放入houdini的otls文件夹内，

导入要处理的几何体做成云的形状，并用noise增加云的细节，

然后使用wrangle节点反向云的颜色，因为白色代表了云的密度，而纯黑色代表了空处，

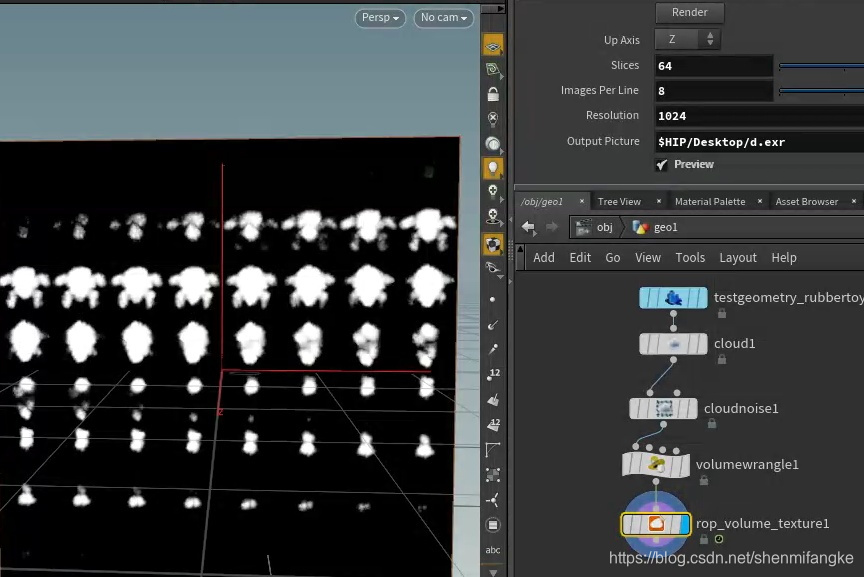

加入插件rop_volume_texture节点，

Slices表示总块数，一般是每行块数Images Per Line的平方

Resolution是贴图整体边长，

要提高云的精度就要提高边长和每行的块数了。





最后导出exr图片。

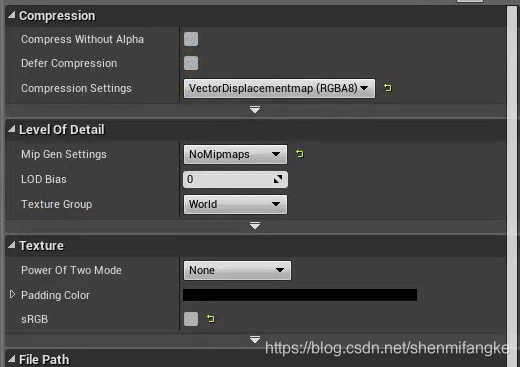

下面是导入到ue4中图片的设置，这样才能被材质正确识别。

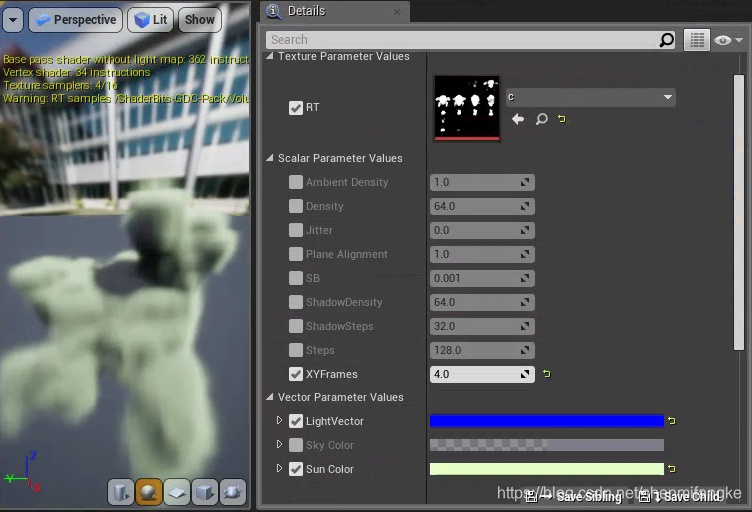

放入材质球上，

填写正确的xyFrames（就是对应Houdini的每行块数Images Per Line）

最后三行颜色是模拟云上的平行光，因为云雾是不受光照的。

如果场景中的云和其他物体可以相交，如果有切片效果那是云的渲染精度不够了，可以在steps里调整精度。

另外场景内云和云不能重叠，会有闪烁问题。
