ue4输出id层的两种方式

最新推荐文章于 2024-07-12 17:52:26 发布
原创 最新推荐文章于 2024-07-12 17:52:26 发布 · 8.8k 阅读 · 28 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#ue4 #unreal #抗锯齿 #id层 #id通道

本文介绍了两种在UE4中实现ID层输出的方法：一种是通过Custom Stencil模拟，需调整材质并关闭motionblur；另一种是利用MultiColoredOutlineFX案例中的边缘光材质，去除遮挡限制以获得平滑边缘。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

这里记录下id层输出的方式

id层通常是影视动画中方便后期调节



第一种方式就是普通方式

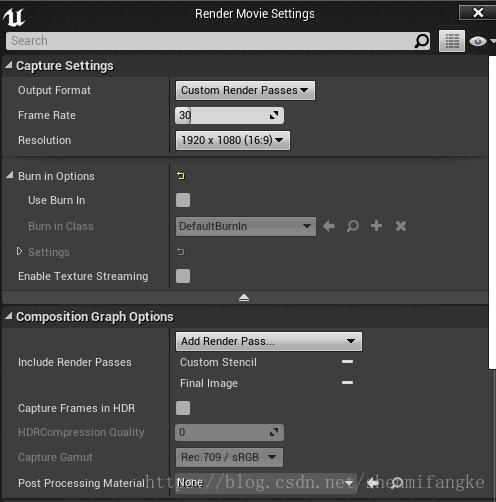

首先ue4内部custom render passes并没有直接的id层选择，id层输出需要靠Custom  stencil模拟

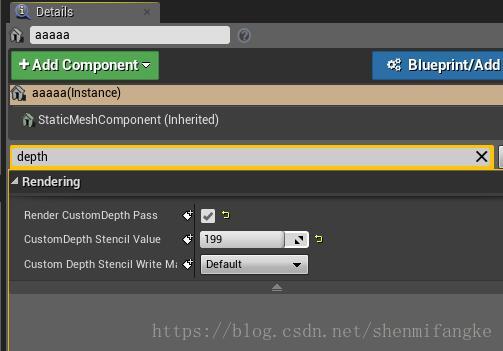

使用开启stencil方式来输出，当然这个方式还是有些东西要改，包括了去掉Custom  stencil默认材质里的文字

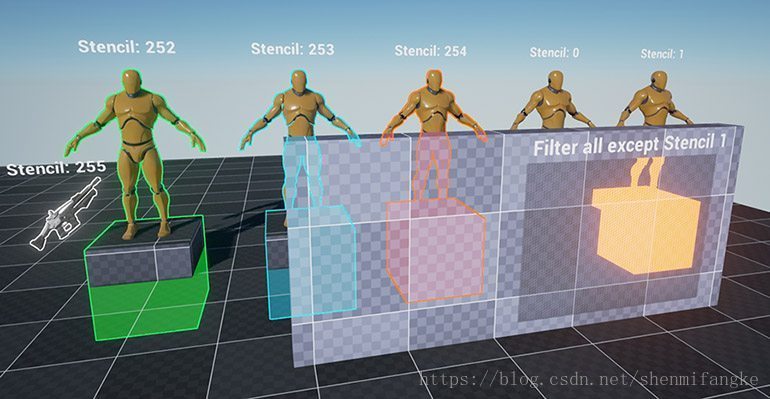

调整每个物体的stencil值可以改变随机颜色


当然这个为了避免和finalimage输出产生差别，最好关闭motion blur

当然这里ue4本身有个问题就是最终图像输出是可以可以有各种后处理的，但是custom render passes通道里没有

这个就造成了id通道和最终画面不匹配，这个也是为什么要关闭motion blur的方式，但也会造成最终图像有锯齿

当然这个需要改变还是要其他方式



第二种方式是使用MultiColoredOutlineFX案例里面的边缘光

http://www.tomlooman.com/multi-color-outline-post-process-in-unreal-engine-4/

下载地方这个页面也有 ,直接放入工程内

或者找不到下载的从这里下吧

https://download.youkuaiyun.com/download/shenmifangke/10489802

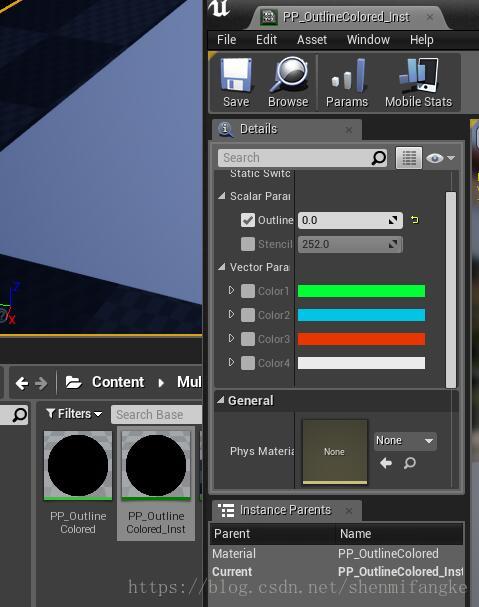

虽然说这个是边缘光，但是这个材质本身自带可以改成实体，直接勾下材质实例即可


还有物体被遮挡才能看到，这个也需要改下，另外场景里不能有自发光

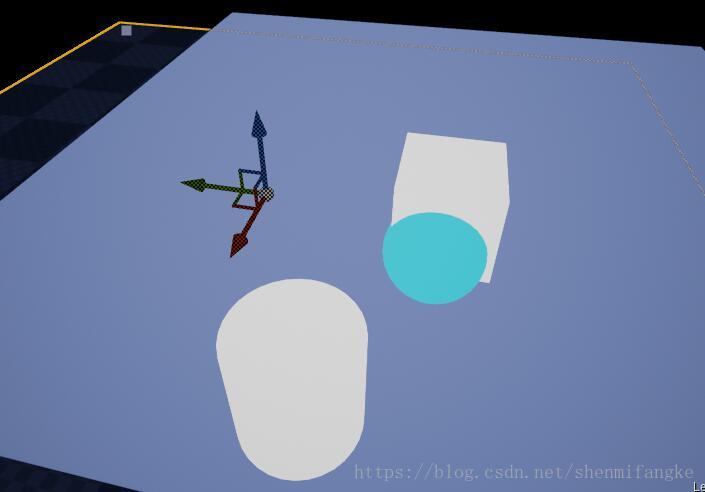

默认只有被遮挡的物体才能看到这种效果

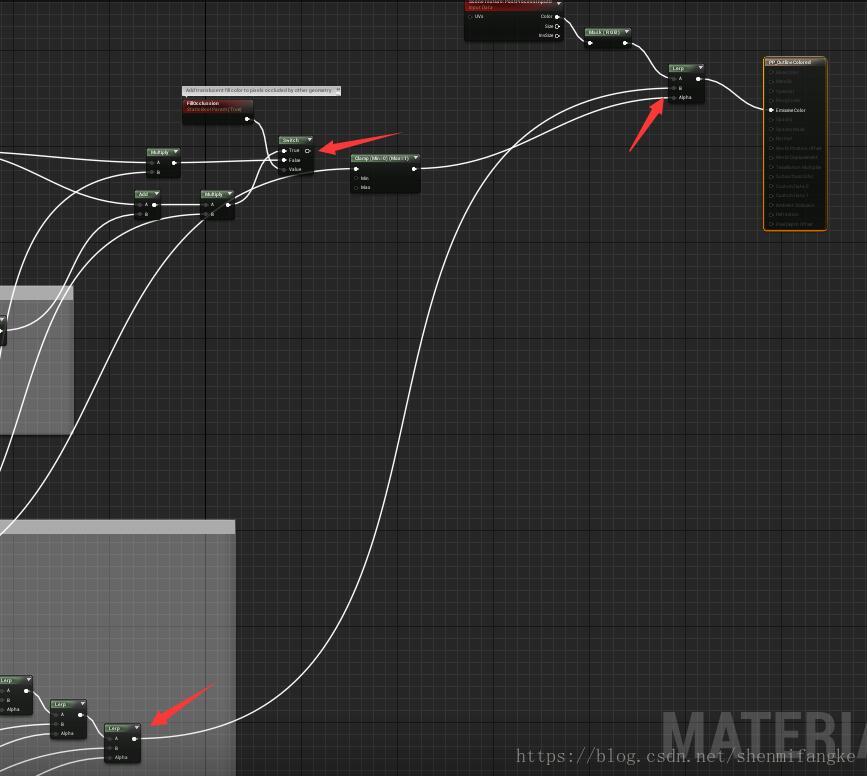

材质如上把前面判断部分去掉就行了


最终效果没有锯齿

当然还有其他方式

这里只是普及下两种方式，虽然实际运用这两种方式也不是很合适
