4.2 、USB包的分类（令牌，数据包，握手包、帧首包）

六、 USB枚举后的数据传输过程以及四种传输类型

6.1、控制传输枚举

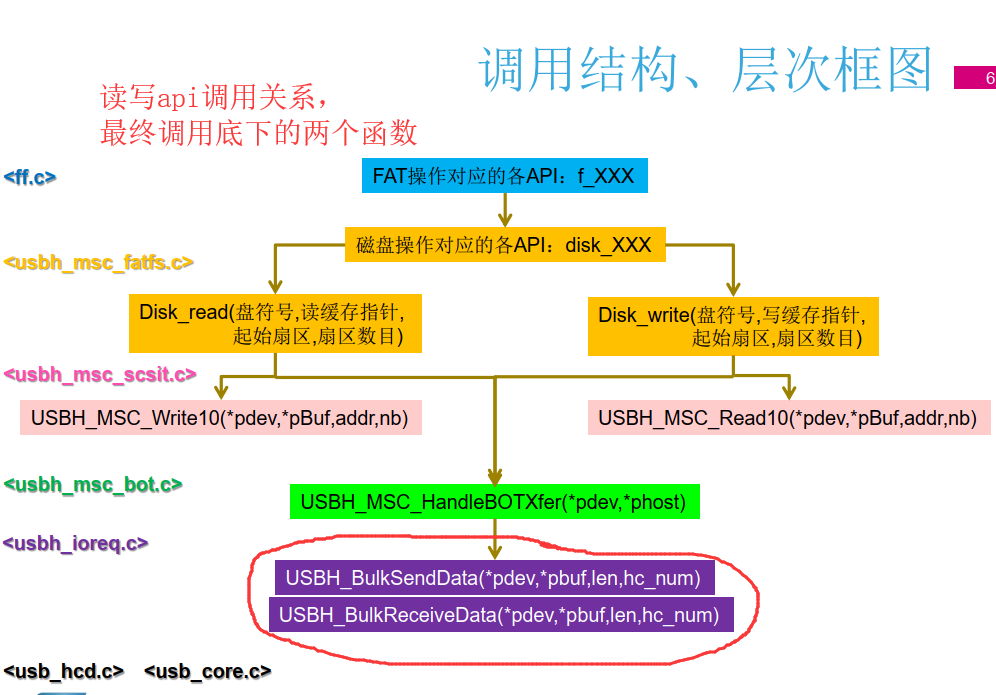

6.2、大容量数据传输批量传输(Bulk Transfers): U盘

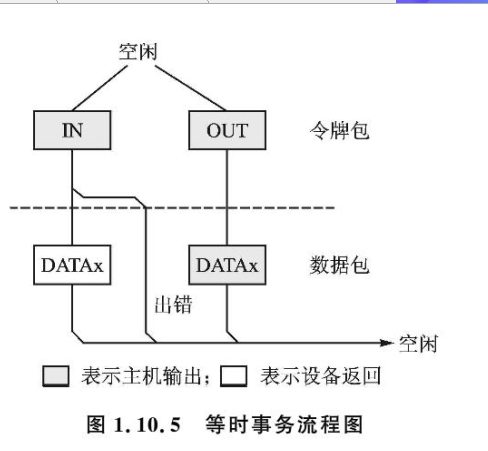

6.3、同步传输(Isochronous Transfers): 摄像头

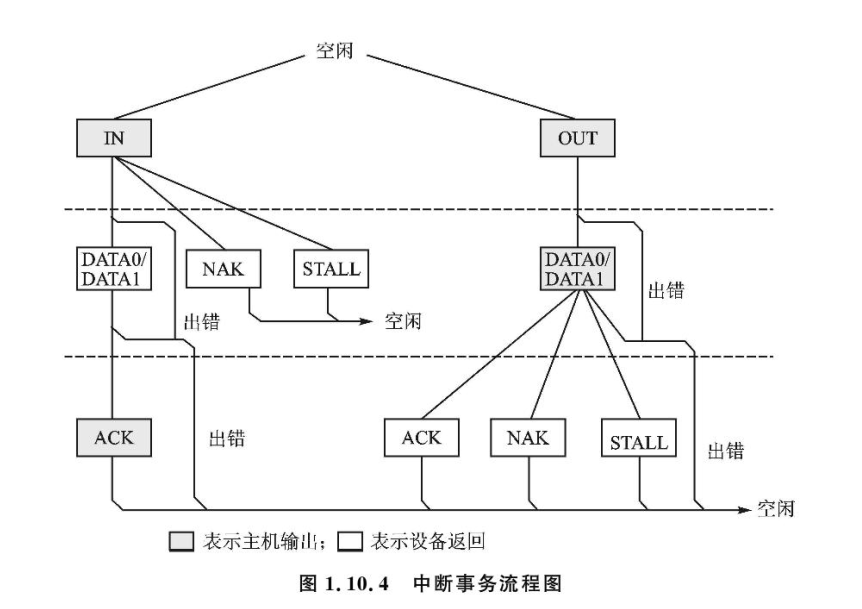

6.4、中断传输(Interrupt Transfers): 鼠标键盘

一、USB总体概况

1.1、USB通信过程简介

设备插到主机上
主机开始检测设备类型（高速/全速/低速）
复位设备
主机开始对设备枚举（根据枚举得到的各种信息加载合适的驱动程序，比如根据信息知道是一个鼠标设备，则加载鼠标的驱动程序对接下来的数据进行处理）
枚举完成后主机要发送令牌包（IN / OUT）查询有效端点是否有数据，有数据时设备自然会返还给主机

1.2、USB枚举过程简介

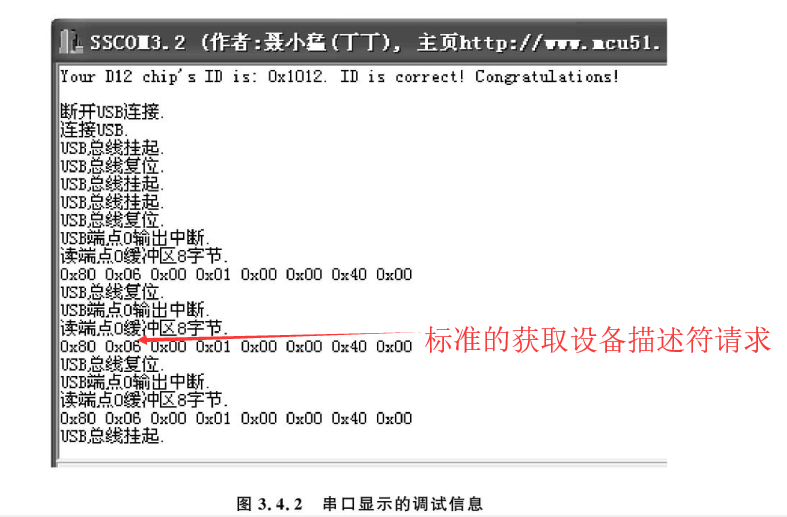

主机获取设备描述符（部分）

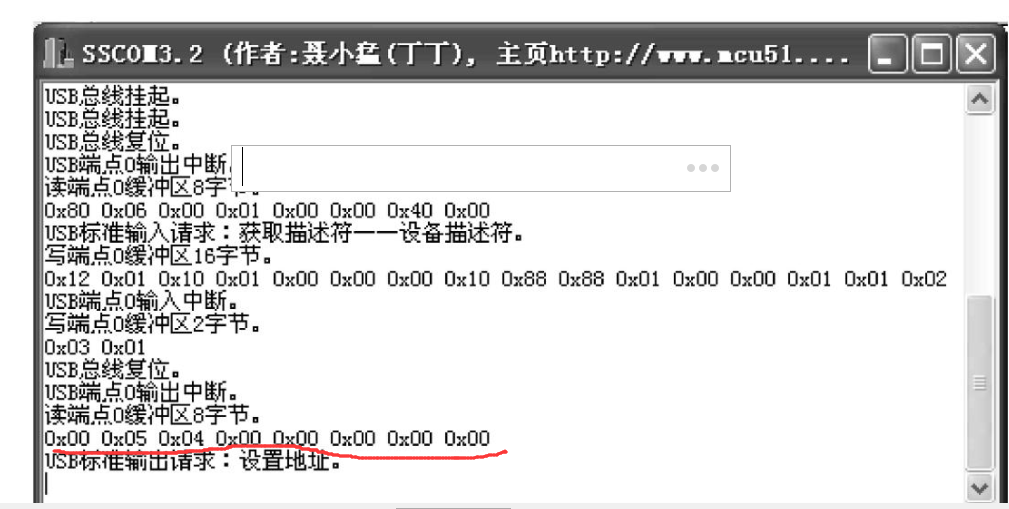

主机对从机设置设备地址（非零，相当于我们的学号id）
主机再次获取从机设备描述符（全部）
主机获取配置描述符（了解从机配置，接口，端点）情况
如果有字符串描述符还有获取字符串描述符

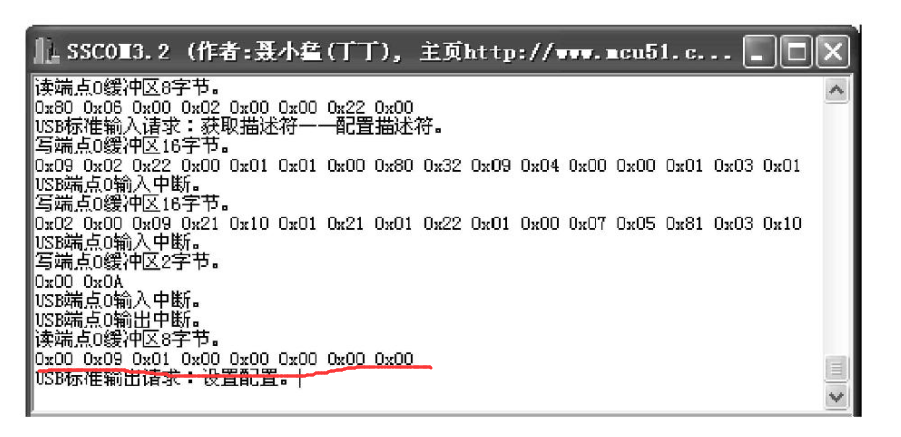

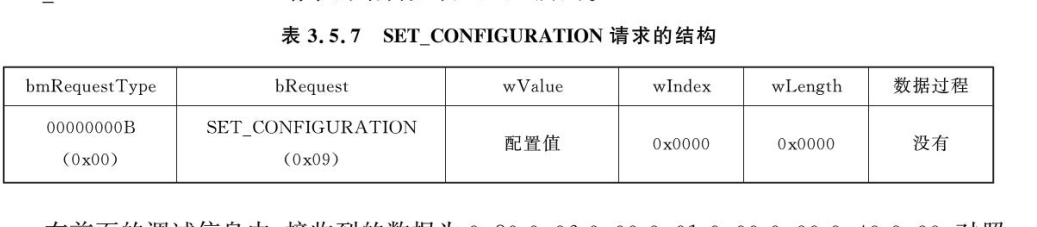

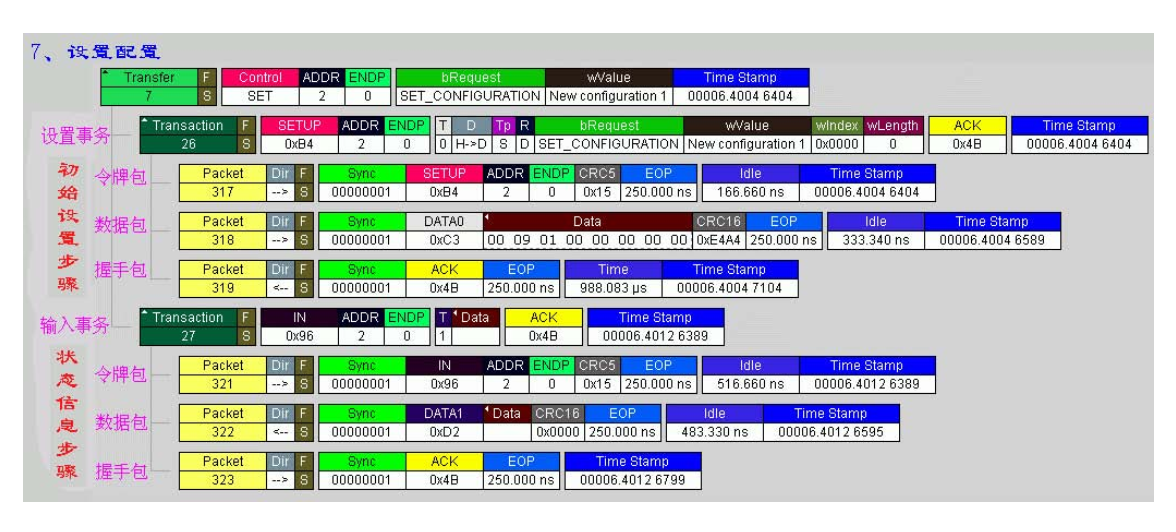

设置配置请求，就是激活配置，如果没有这一步对应的配置就不可用
针对不同的类，获取它们独特的类描述符（比如HID报告描述符）

注意：

上面的枚举1-4，6步骤是必须的，
主机和从机通信时，从机时不能主动发数据给主机的，必须要等主机给从机发送令牌包后，根据主机的需求发送相应的数据

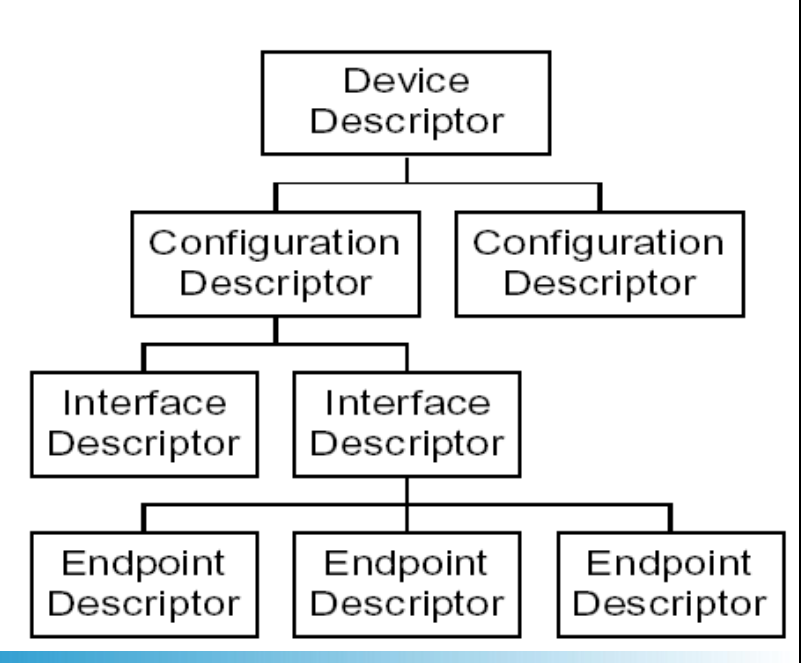

1.3、USB 配置接口端点的关系

　　1、一个设备可以有多个配置，不同的配置对应不同的功能

　　　　比如，一个USB接口的CD－ROM，作为一个设备，

　　　　它具有两种功能，1读取光盘和 2播放CD，所以有2个Configuration描述符

　　2、一个功能的实现要涉及许多接口，

　　　　比如当CD播放机使用时，需要音频接口，同时还需要控制CD机的接口。

　　3、一个接口又有许多端点组成，一般真正通信都是针对端点进行的，比如用端点0来进行控制枚举传输

　　　　stm32 支持8个双向端点，16个单向端点，每个端点只能时一个方向（OUT / IN），除了端点0

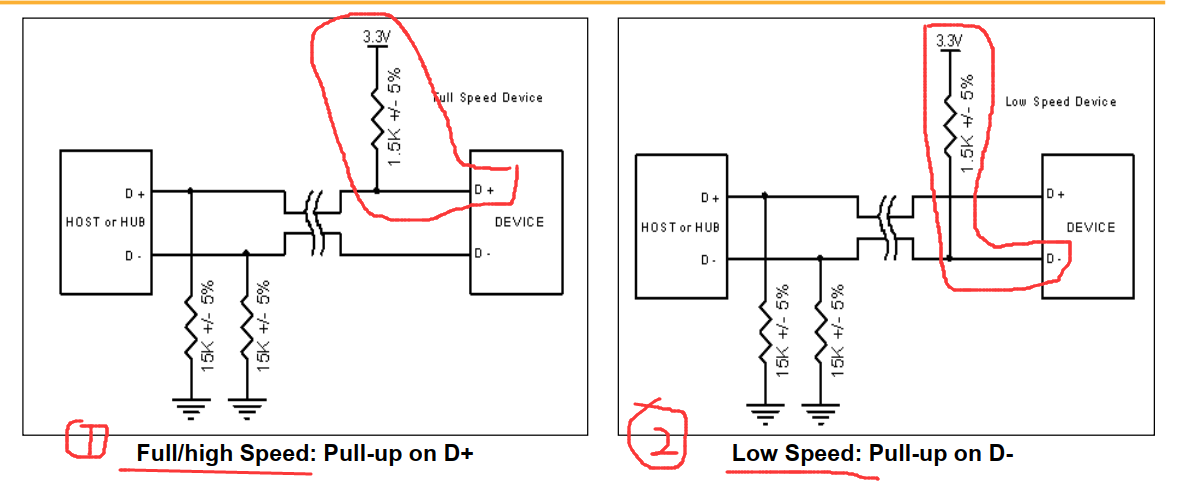

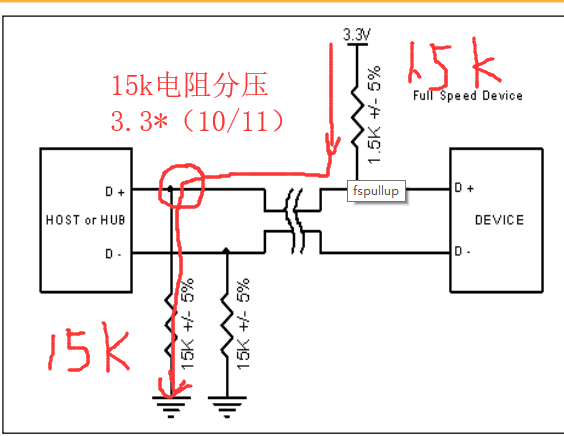

二、区分高速全速低速设备的方法

d+上面接电阻：全速/高速设备 d- 上接电阻：低速设备

三、USB设备插拔检测机制

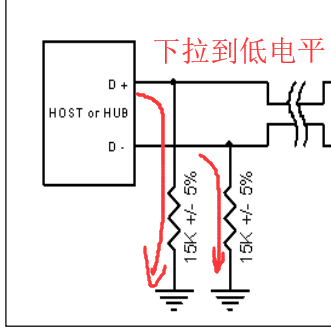

3.1、没有插上usb设备主机情况

D+和D-数据线上的下拉电阻起作用，使得二者都在低电平；主机端看来就是个SE0状态；
同样地，当数据线上的SE0状态持续一段时间了，就被主机认为是断开状态

3.2、插上usb设备时

当主机检测到某一个数据线电平拉高并保持了一段时间，就认为有设备连上来了

主机必需在驱动SE0状态以复位设备之前，立刻采样总线状态来判断设备的速度

四、USB通信数据包解释以及包的传输过程

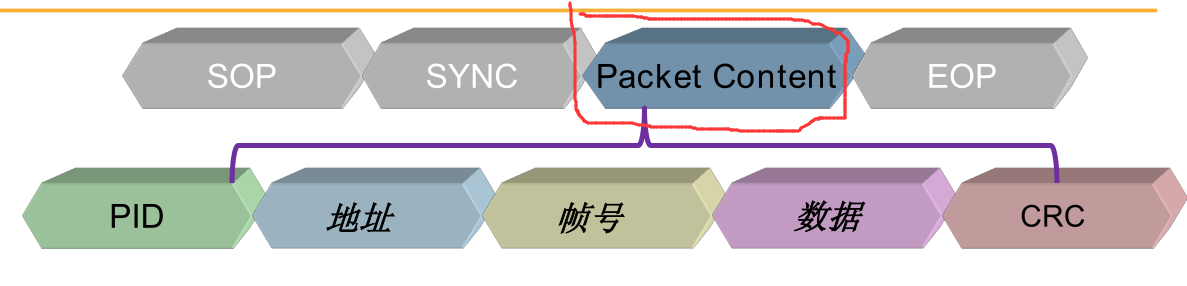

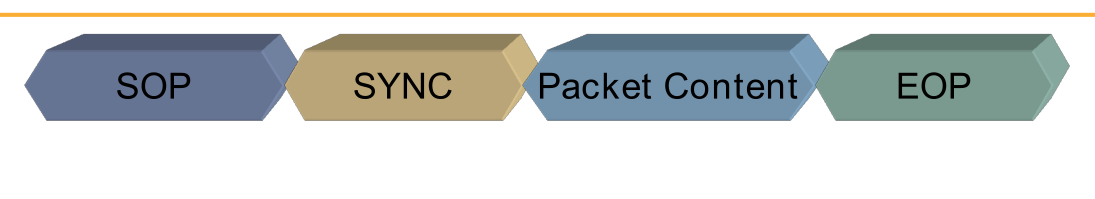

4.1、Packet的组成

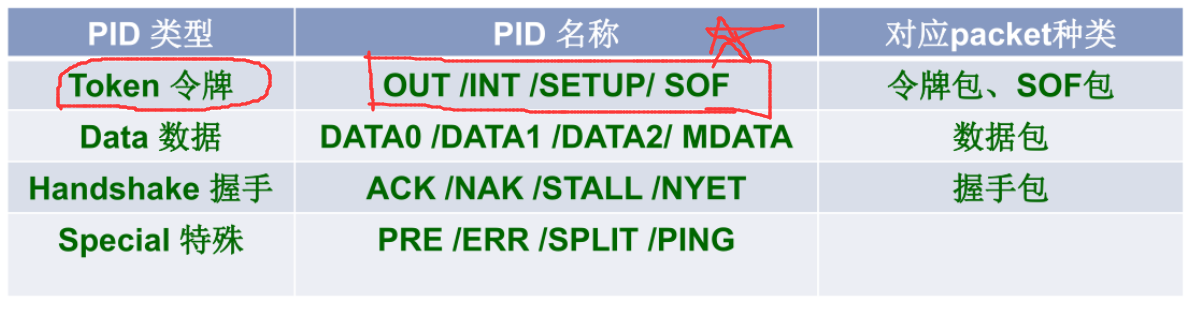

4.2 、USB包的分类（令牌，数据包，握手包、帧首包）

包的分类组要是靠PID域来说明的，其中令牌包最重要

4.2.1、令牌包：

IN　　OUT　　SETUP 三个命令可选,并且都由主机发出，用来启动一次传输

主机和从机通信时，从机时不能主动发数据给主机的，必须要等主机给从机发送令牌包后，根据主机的需求发送相应的数据

　　1、IN 主机用来从设备读取数据

　　2、OUT 主机用来向设备发送数据

　　3、SETUP 主机用来向设备发送控制命令，接下来就是主机发送一次命令数据给（这个数据一般时获取描述符请求）从机一般枚举的时候用

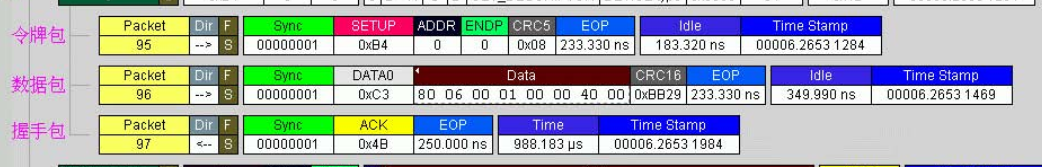

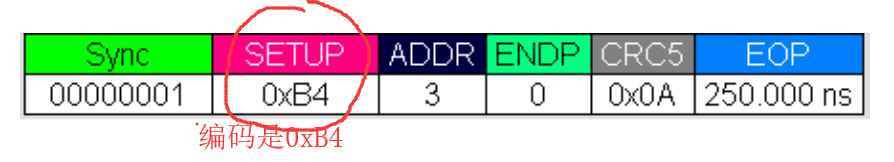

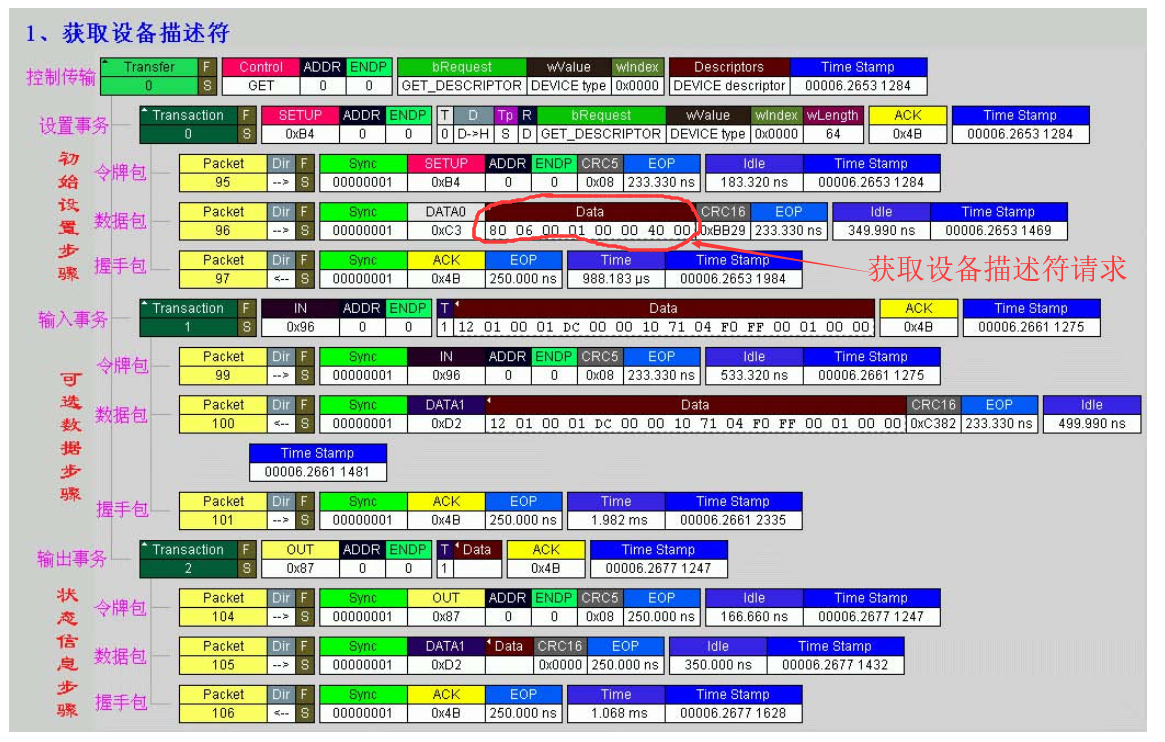

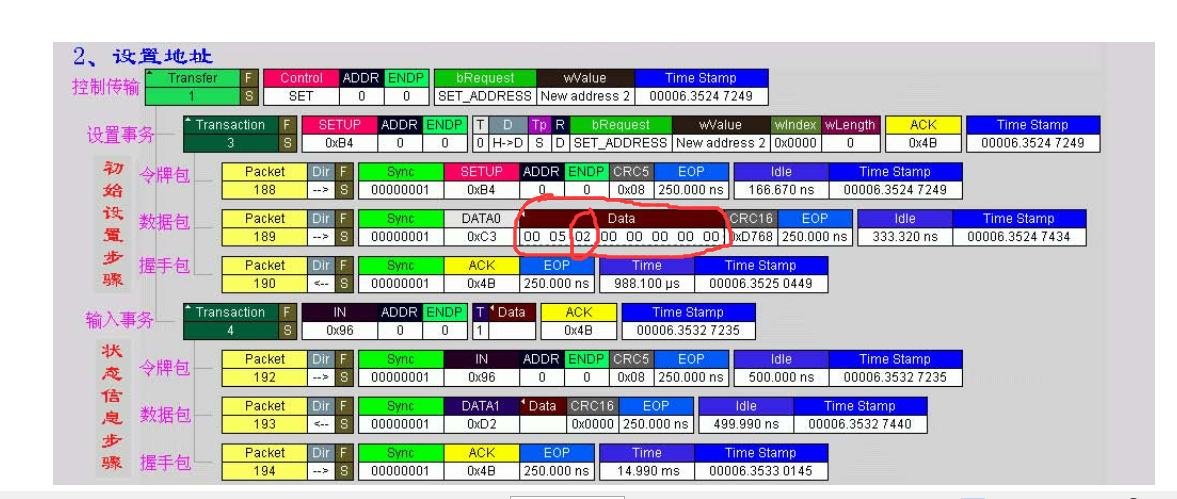

例如SETUP包：

4.2.2、数据包：

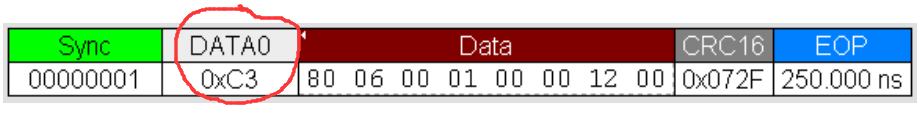

数据包：一般是DATA0 DATA1交替发出，如本次发送DATA0 下次就发送DATA1,主要目的就是为了校验

图中DATA0 编码是0xC3

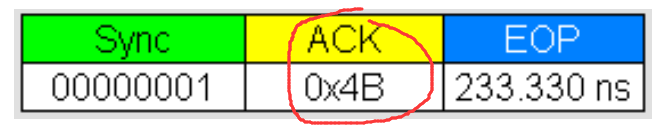

4.2.3、握手包

用来确认应答

　　>> ACK：传输正确完成
　　>> NAK：设备暂时没有准备好接收数据，或没有准备好发送数据
　　>> STALL：设备不能进行传输
　　>> NYET/ERR：仅用于高速传输，设备没有准备好或出错

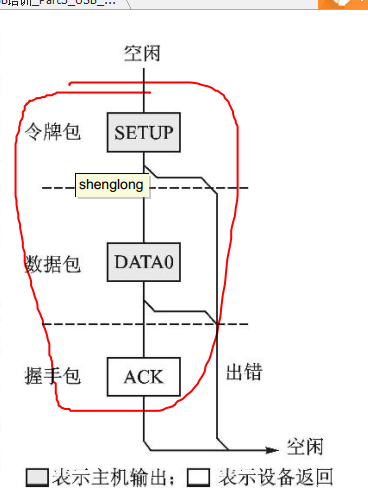

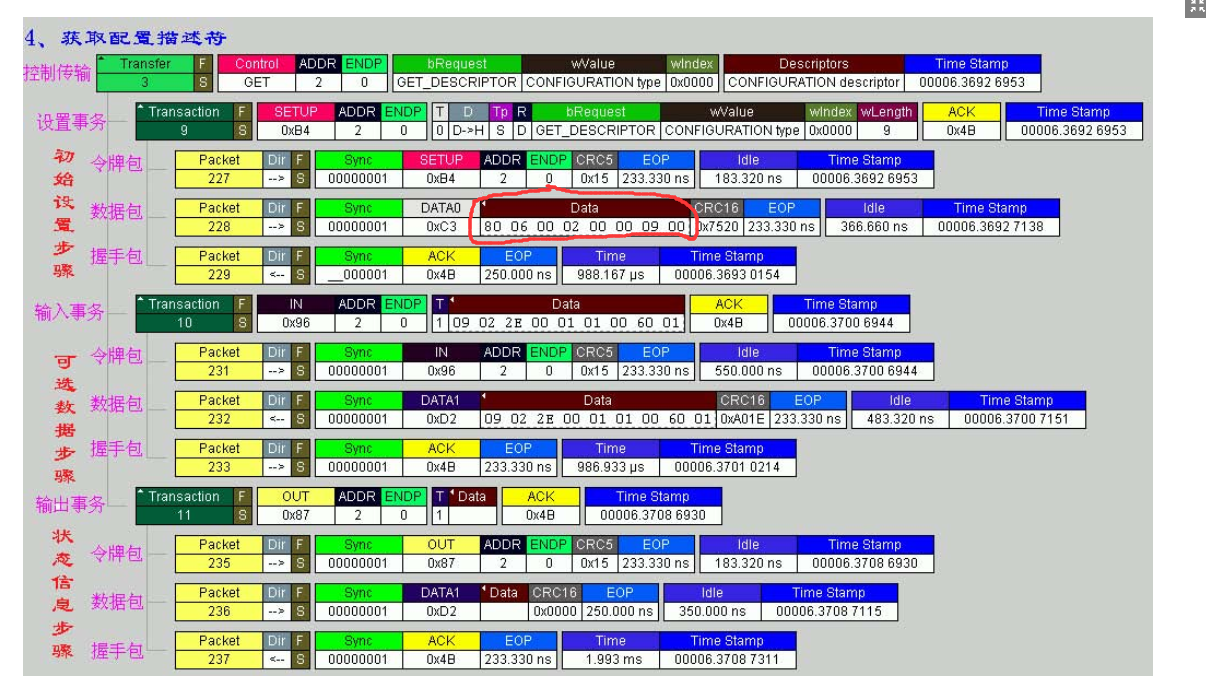

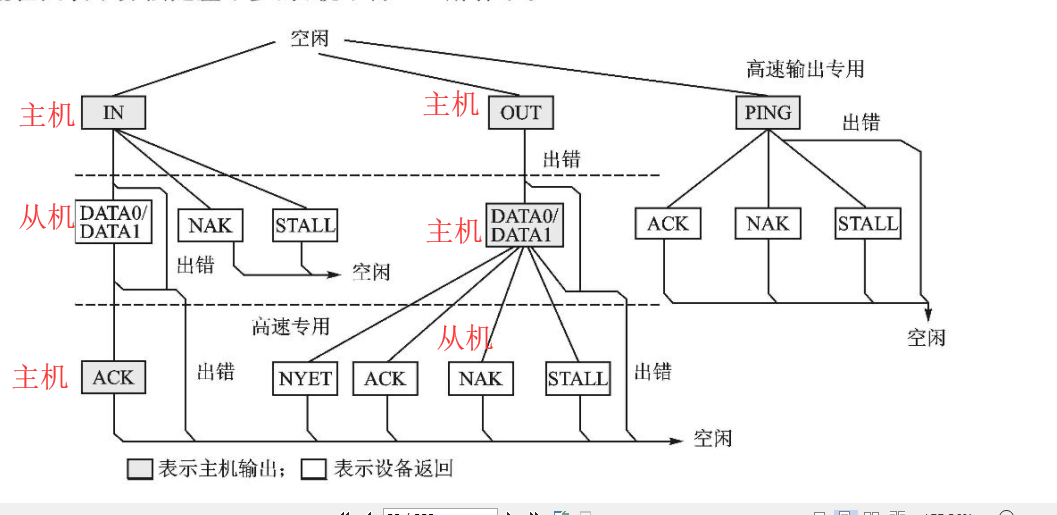

4.3、包的传输顺序

一般都是先由主机发送命令，然后才是数据过程，再时应答过程

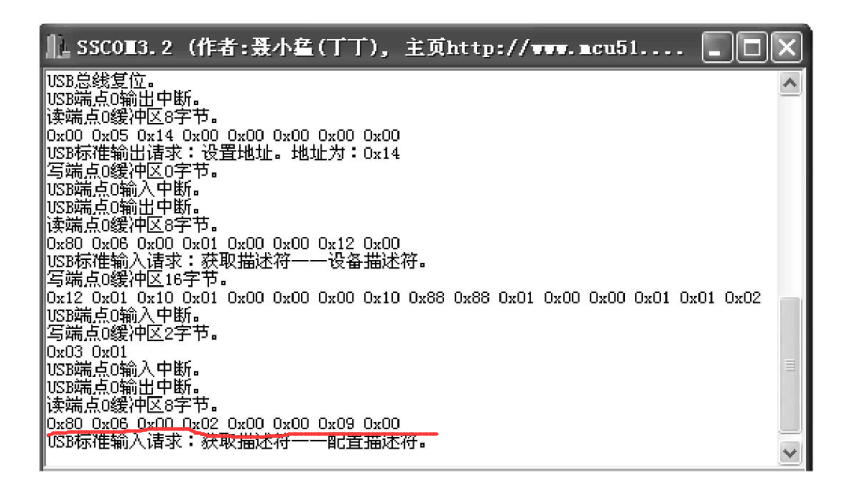

五、枚举过程

5.1、枚举过程的通俗比喻

1、主机(下称H):你是什么设备（获取设备描述符请求）?
　　设备(下称D):12 01 0100……Device Descriptor
2、H:你有几种功能（获取配置描述符请求）?
　　D:09 02 09……Configuration Descriptor
3、H:每个功能有几个接口（获取接口描述符）?
　　D:09 04 00……Interface Descriptor
4、H:每个接口使用哪几个端点（获取端点描述符）?
　　D:06 05 82……Endpoint Descriptor
5、H:好了,我知道你是谁了,开始传输数据吧!
　　D:OK, Read Go

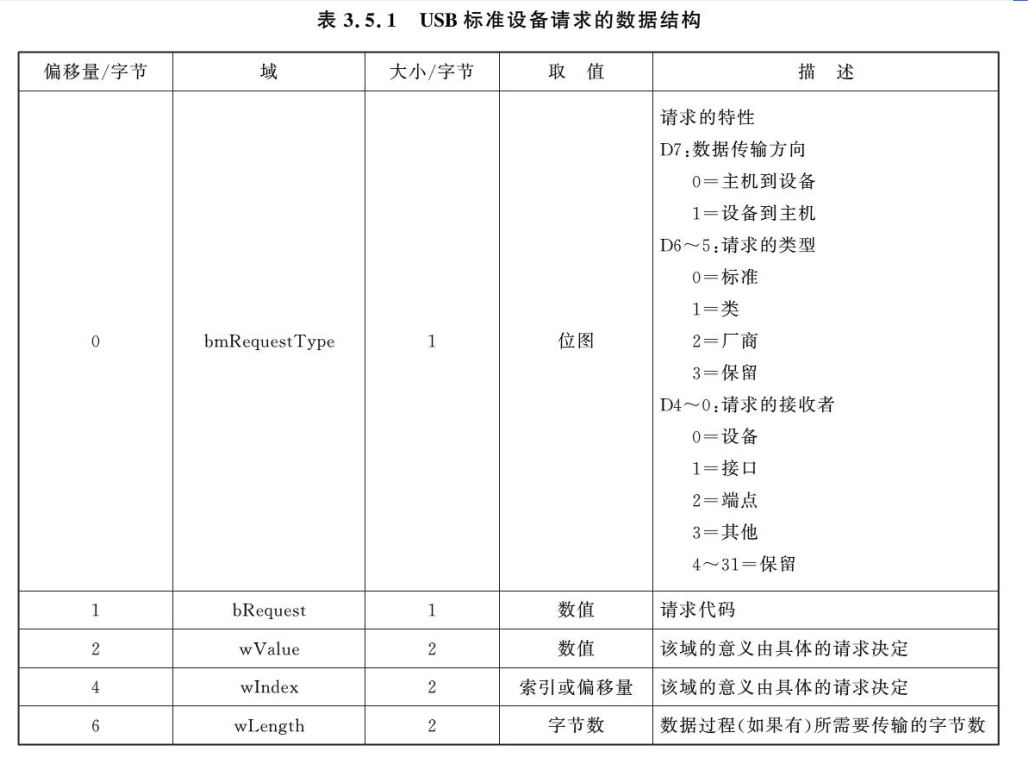

.2、主机标准请求

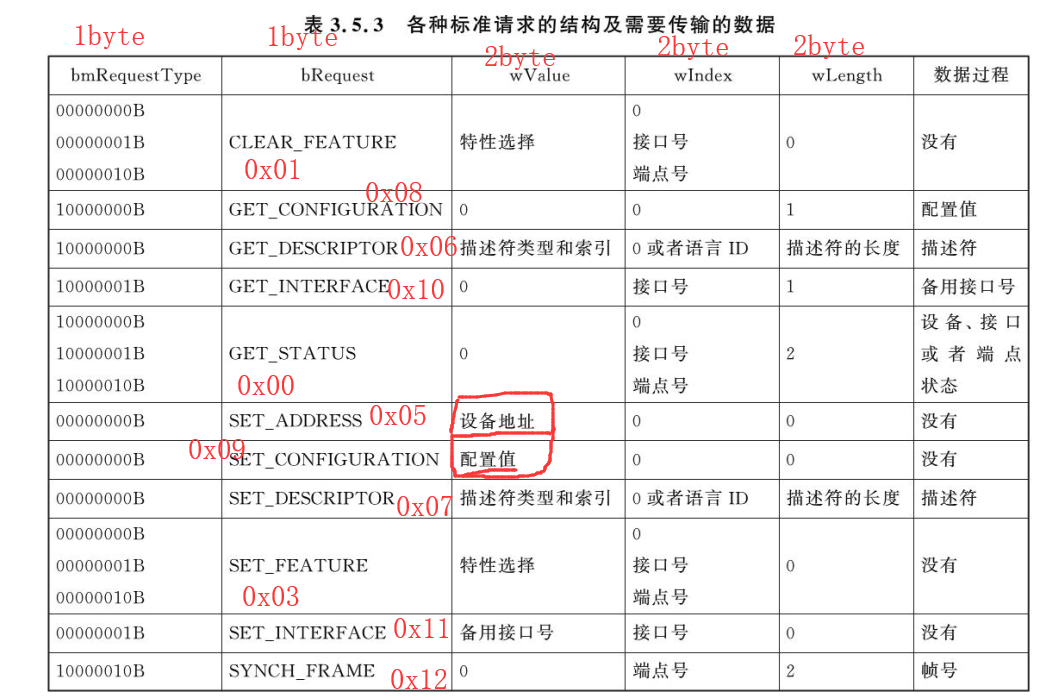

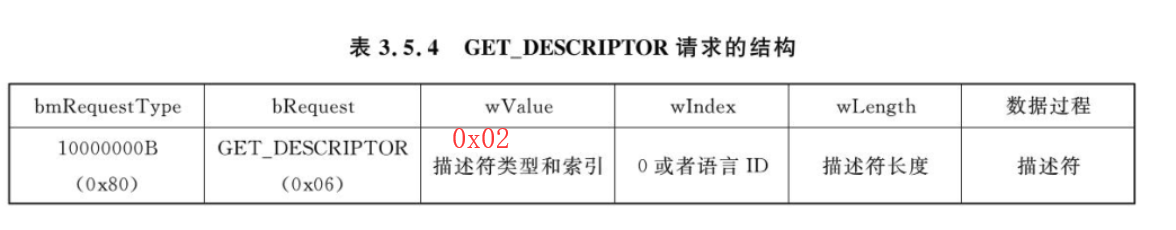

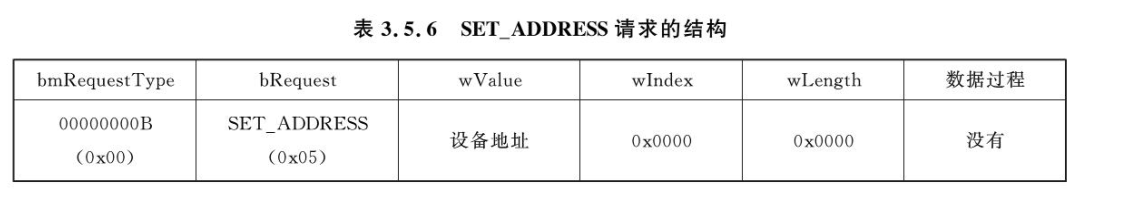

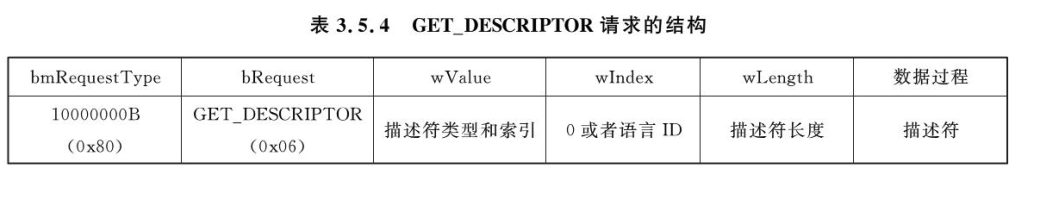

主机要获得从机的描述符就要发送相关8字节标准请求

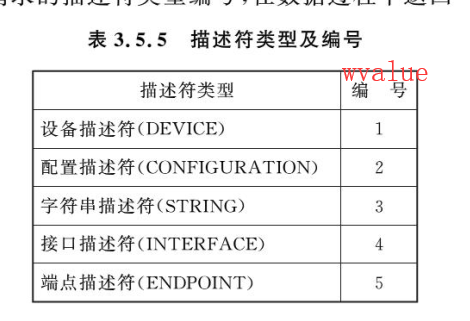

5.3、描述符介绍

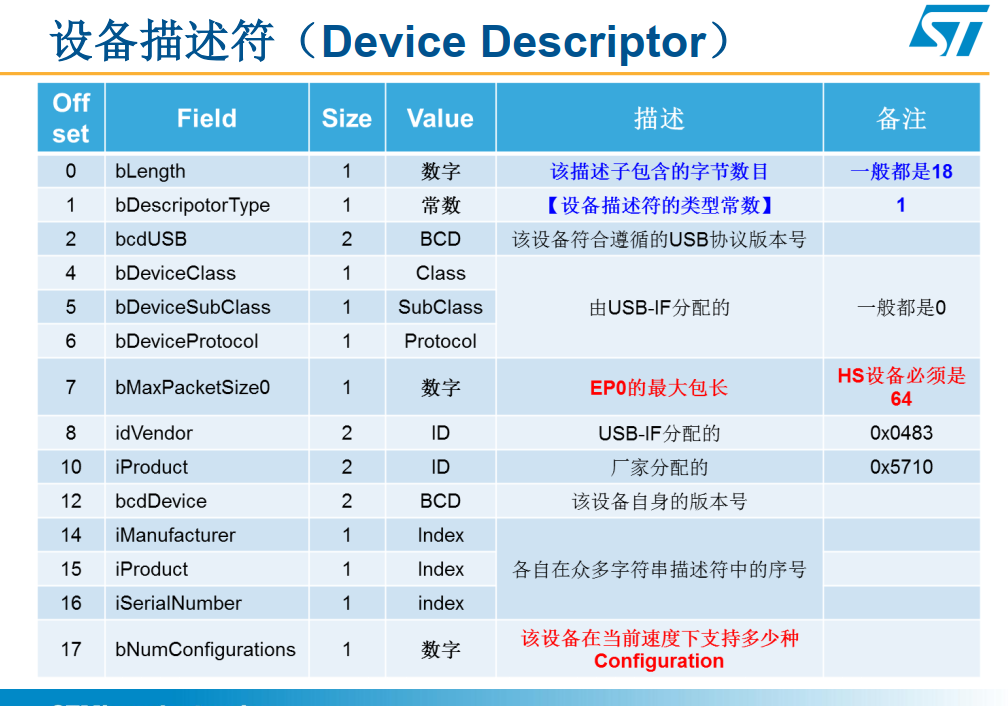

5.3.1、设备描述符

以stm32为例：

/*usb_desc.c*/

/* USB Standard Device Descriptor */
const uint8_t Joystick_DeviceDescriptor[JOYSTICK_SIZ_DEVICE_DESC] =
  {
    0x12,                       /*bLength */
    USB_DEVICE_DESCRIPTOR_TYPE, /*bDescriptorType*/
    0x00,                       /*bcdUSB */
    0x02,
    0x00,                       /*bDeviceClass*/
    0x00,                       /*bDeviceSubClass*/
    0x00,                       /*bDeviceProtocol*/
    0x40,                       /*bMaxPacketSize 64  最大64字节*/
    0x83,                       /*idVendor (0x0483)*/
    0x04,
    0x10,                       /*idProduct = 0x5710*/
    0x57,
    0x00,                       /*bcdDevice rel. 2.00*/
    0x02,
    1,                          /*Index of string descriptor describing
                                                  manufacturer */
    2,                          /*Index of string descriptor describing
                                                 product*/
    3,                          /*Index of string descriptor describing the
                                                 device serial number */
    0x01                        /*bNumConfigurations 配置描述符*/
  }
  ; /* Joystick_DeviceDescriptor */

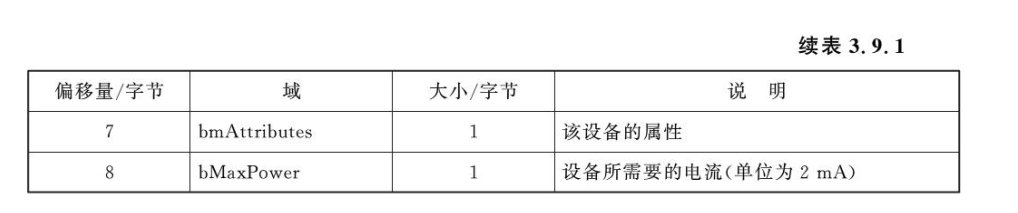

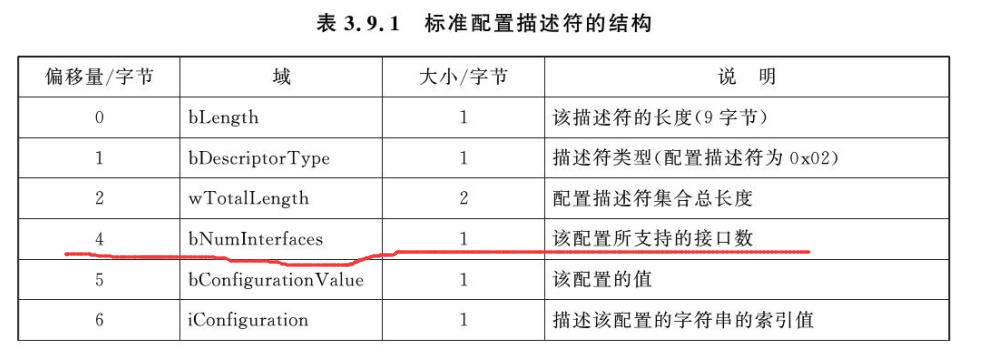

5.3.2、配置描述符

    0x09, /* bLength: Configuration Descriptor size */
    USB_CONFIGURATION_DESCRIPTOR_TYPE, /* bDescriptorType: Configuration */
    JOYSTICK_SIZ_CONFIG_DESC,  /*#define JOYSTICK_SIZ_CONFIG_DESC   34   这是一个大数组，整个数组大小34字节*/
    /* wTotalLength: Bytes returned   */
    0x00,
    0x01,         /*bNumInterfaces: 1 interface  接口数1*/
    0x01,         /*bConfigurationValue: Configuration value*/
    0x00,         /*iConfiguration: Index of string descriptor describing
                                     the configuration*/
    0xE0,         /*bmAttributes: Self powered */
    0x32,         /*MaxPower 100 mA: this current is used for detecting Vbus*/

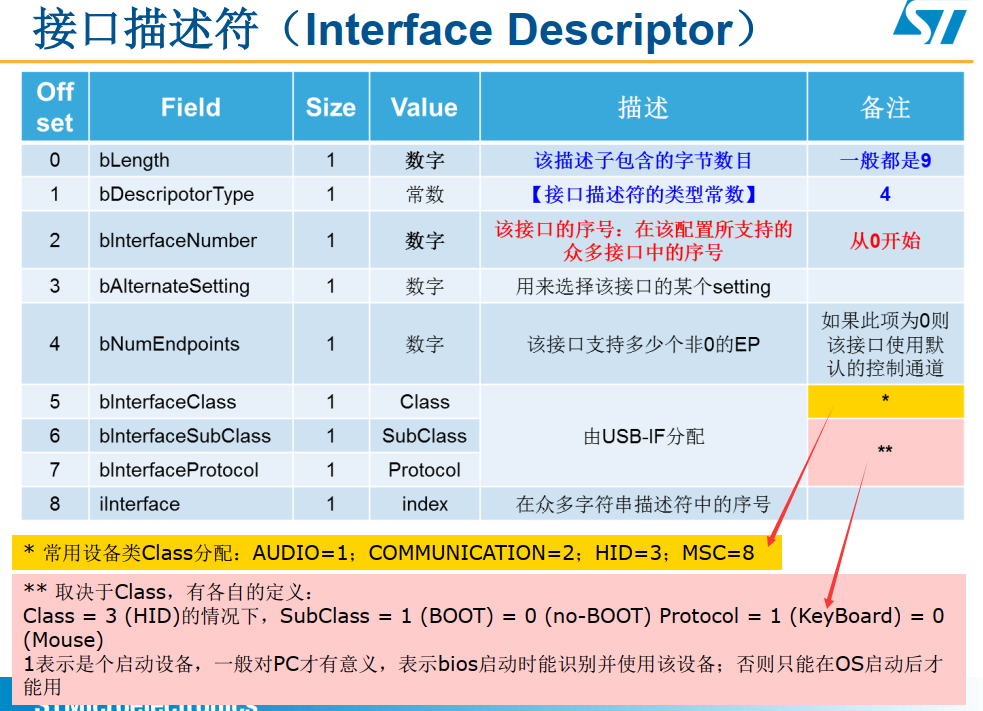

5.3.3、接口描述符

    /************** Descriptor of Joystick Mouse interface ****************/
    /* 09 */
    0x09,         /*bLength: Interface Descriptor size*/
    USB_INTERFACE_DESCRIPTOR_TYPE,/*bDescriptorType: Interface descriptor type*/
    0x00,         /*bInterfaceNumber: Number of Interface 序号，编号从0开始，第二个接口就是1*/
    0x00,         /*bAlternateSetting: Alternate setting*/
    0x01,         /*bNumEndpoints  该接口的端点数目*/
    0x03,         /*bInterfaceClass: HID*/
    0x01,         /*bInterfaceSubClass : 1=BOOT, 0=no boot*/
    0x02,         /*nInterfaceProtocol : 0=none, 1=keyboard, 2=mouse*/
    0,            /*iInterface: Index of string descriptor*/

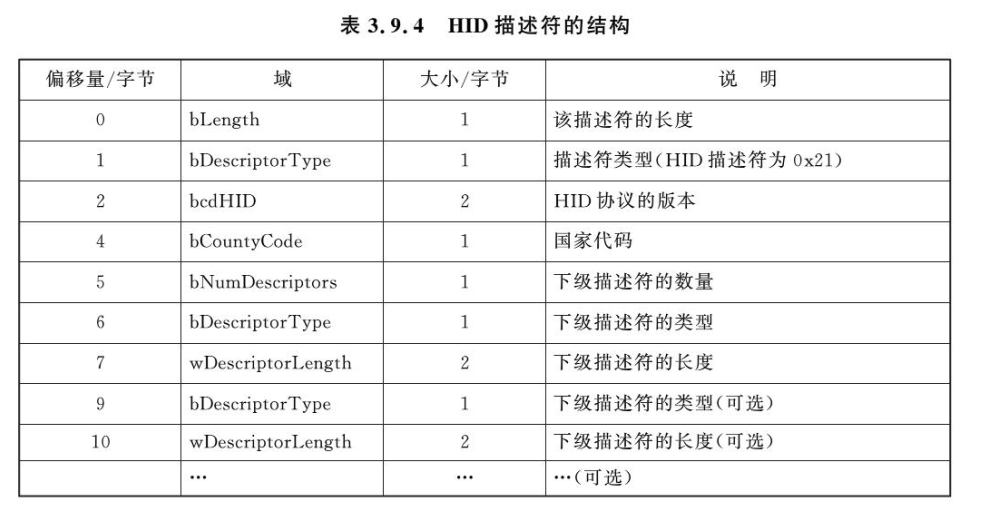

5.3.4、类描述符（比如HID类描述符）这个时可选的（如果不是标准类，就不需要）

   /******************** Descriptor of Joystick Mouse HID ********************/
    /* 18 */
    0x09,         /*bLength: HID Descriptor size*/
    HID_DESCRIPTOR_TYPE, /*bDescriptorType: HID*/
    0x00,         /*bcdHID: HID Class Spec release number*/
    0x01,
    0x00,         /*bCountryCode: Hardware target country*/
    0x01,         /*bNumDescriptors: Number of HID class descriptors to follow*/
    0x22,         /*bDescriptorType*/
    JOYSTICK_SIZ_REPORT_DESC,/*wItemLength: Total length of Report descriptor*/
    0x00,
    /******************** Descriptor of Joystick Mouse endpoint ********************/

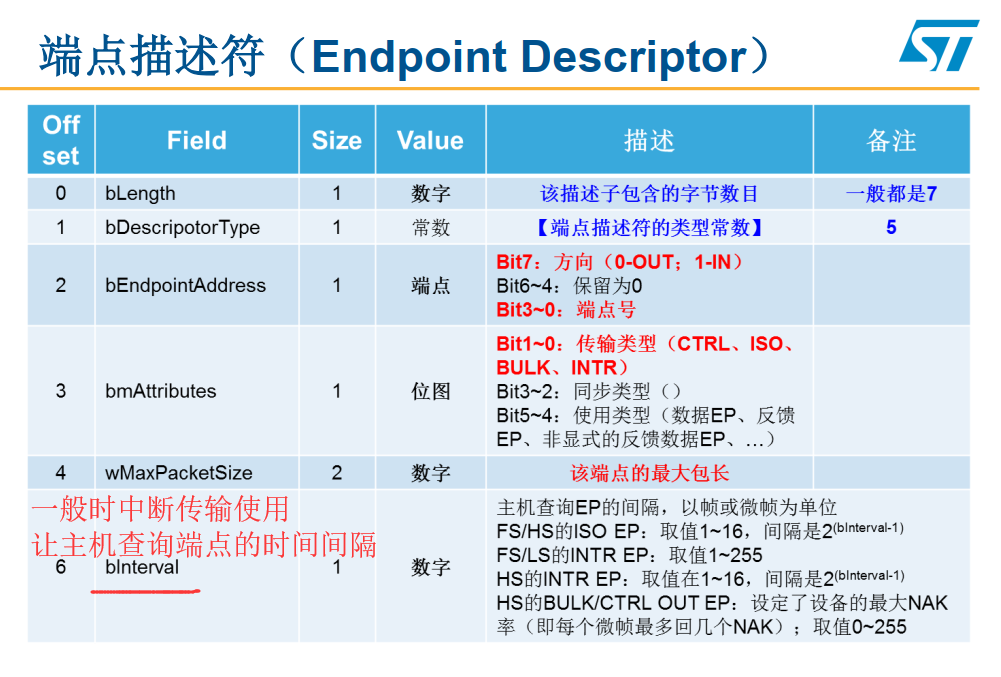

5.3.5、端点描述符

    /******************** Descriptor of Joystick Mouse endpoint ********************/
    /* 27 */
    0x07,          /*bLength: Endpoint Descriptor size*/
    USB_ENDPOINT_DESCRIPTOR_TYPE, /*bDescriptorType:*/

    0x81,          /*bEndpointAddress: Endpoint Address (IN)*/
    0x03,          /*bmAttributes: Interrupt endpoint 0控制  1等时  2批量  3中断*/
    0x04,          /*wMaxPacketSize: 4 Byte max */
    0x00,
    0x20,          /*bInterval: Polling Interval (32 ms)*/
