西门子TIA博途软件S7-1500PLC 四种顺序流程的编程方法

西门子TIA博途软件平台 四种顺序流程的编程方法(以下四种方式支持西门子S7-300/400/1500PLC, 使用S7-1200PLC只支持LAD与SCL的方式)

介绍GRAPH语言与 SCL语言 自动流程的编程方式

介绍LAD梯形图与STL语句表的 编程方式

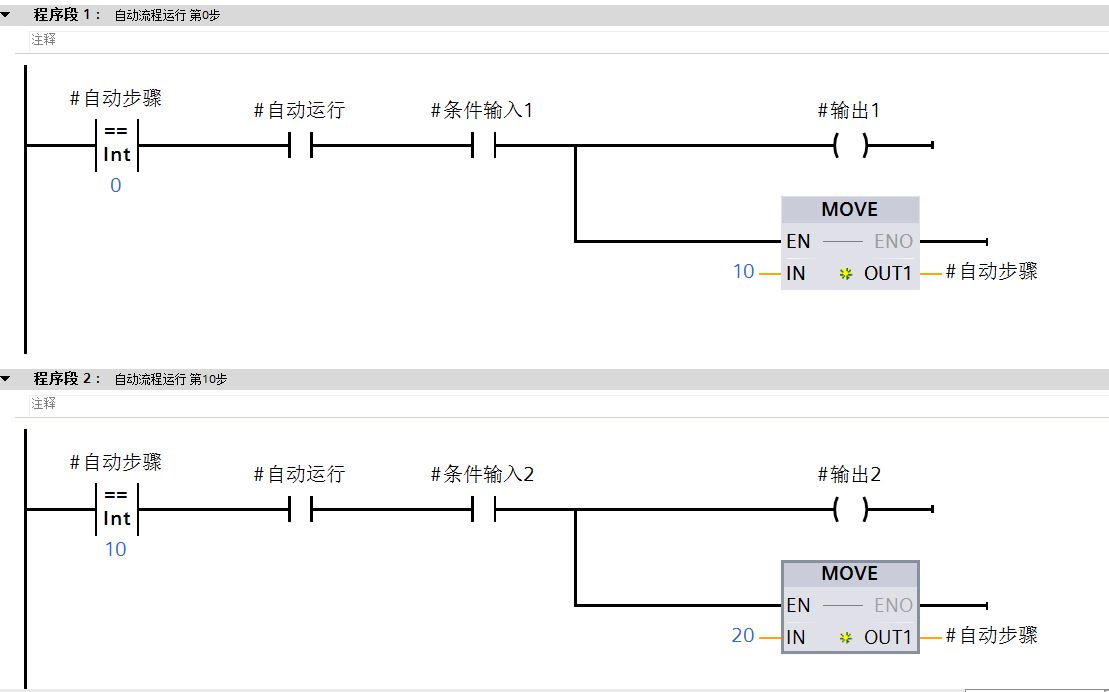

第一种: LAD梯形图

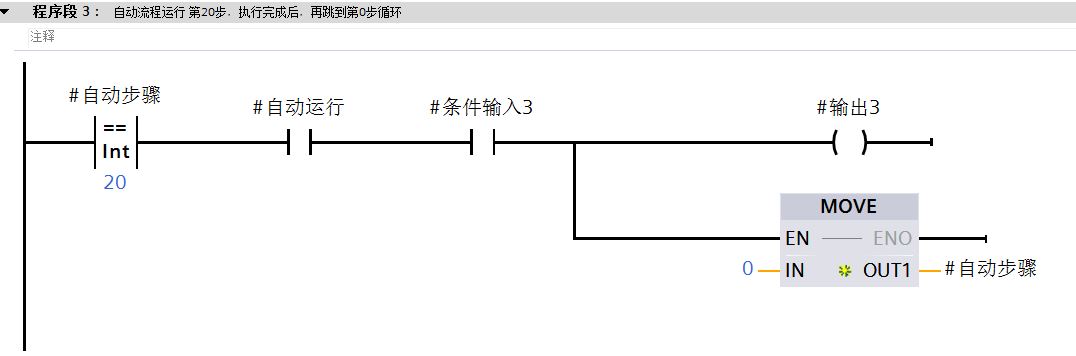

LAD梯形图是最常用的一种方式，利用比较指令，判断当前步骤，步骤程序执行完成后，再用MOVE指令进行赋值，跳转到下一步

如下图所示：

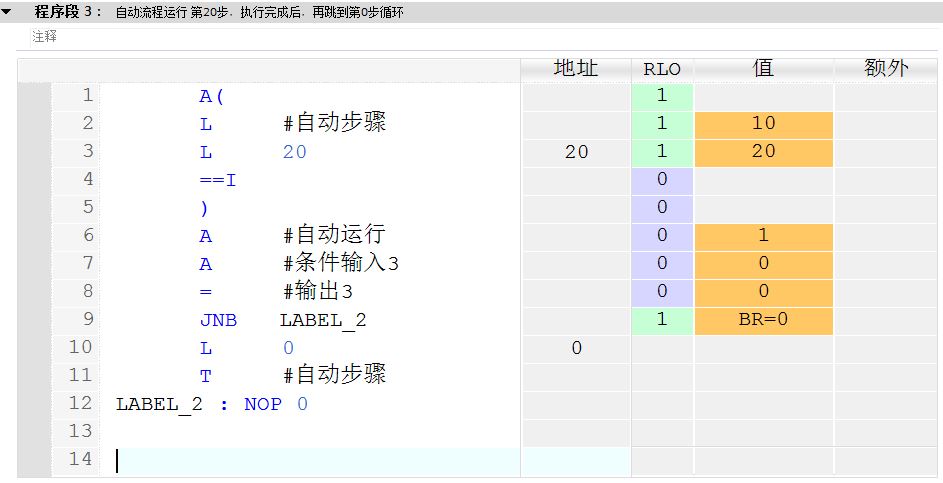

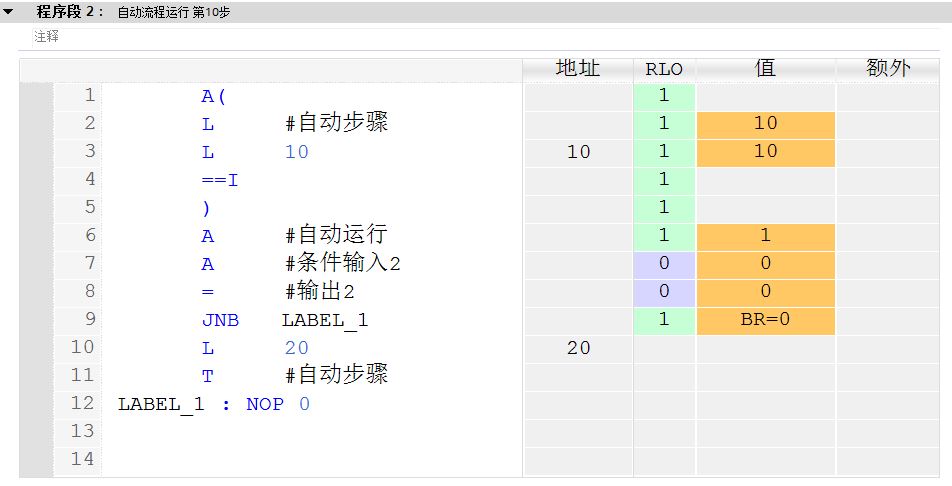

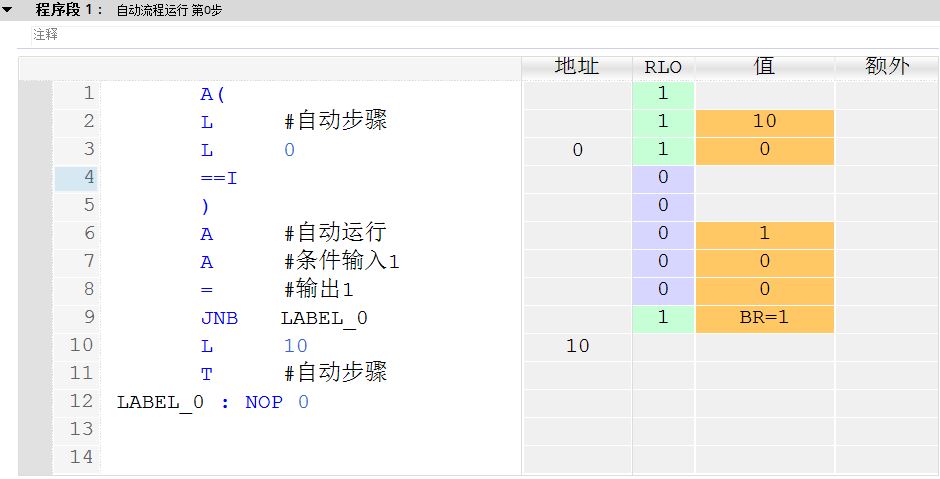

第二种: STL语句表

STL语句表与梯形图思路一致，利用比较指令与赋值指令 执行程序步骤。

多了一组JNB跳转指令，上面的条件满足，则执行JNB LABEL_0标签里的指令

第三种：GRAPH流程图

GRAPH是博途软件中自带的一种顺序流程的编程语言，直观易用，S7-300/400/1500支持GRAPH语言，S7-1200不支持GRAPH语言。

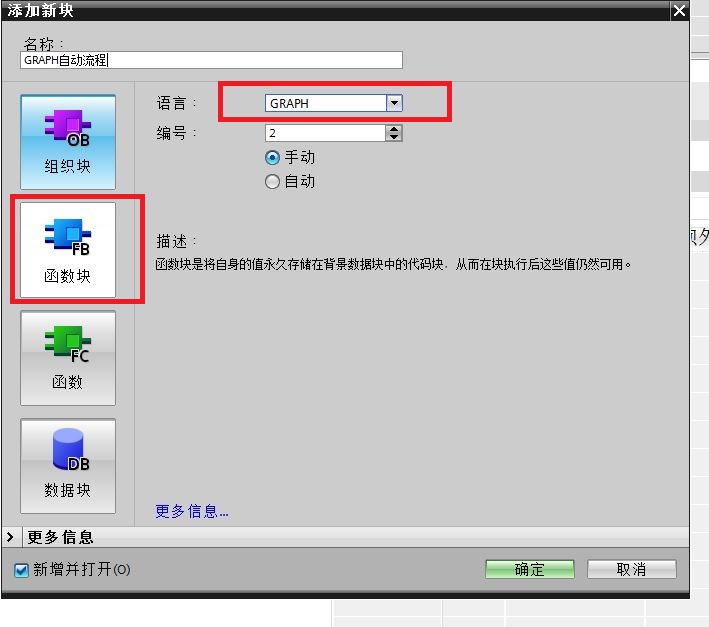

第一步：创建FB程序块，语言选择GRAPH

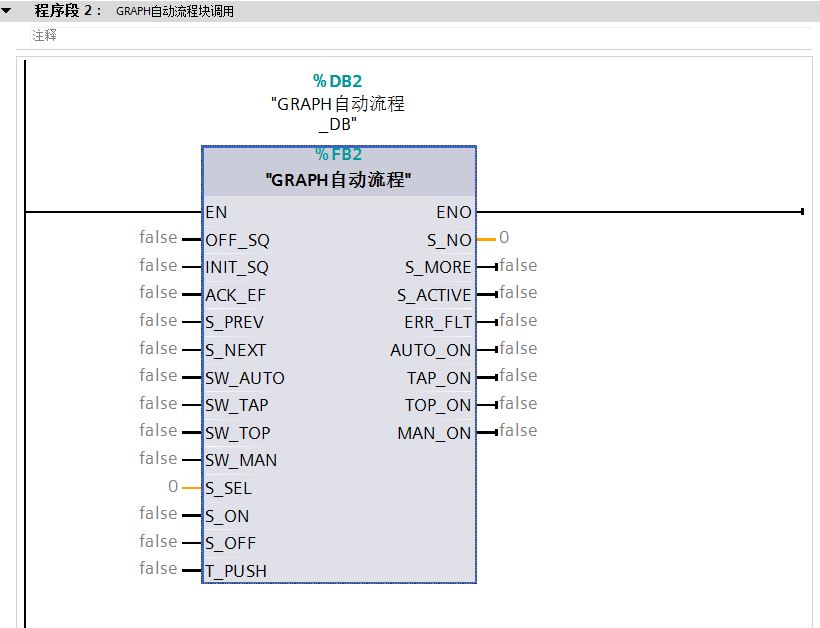

第二步：在OB1中调用FB程序块，填写相关的接口功能

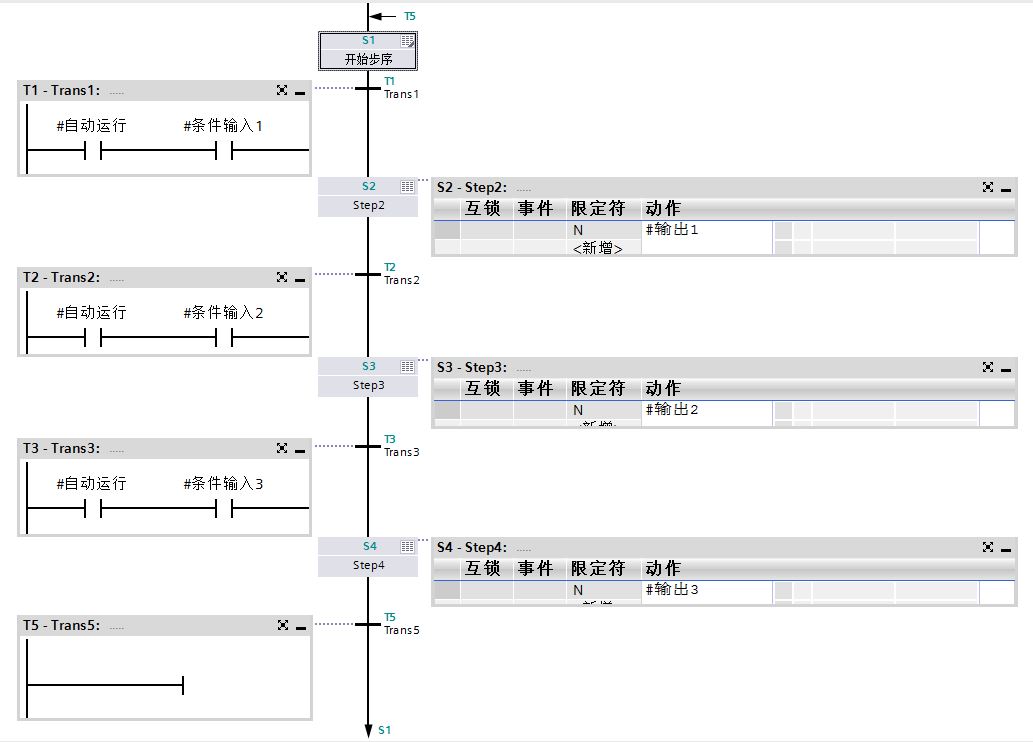

第三步：打开FB程序块，写入相关程序块与指令

第四种:SCL语言做流程 程序

SCL语言最常用的一个语句指令 CASE...OF...  可以当做选择 功能写流程步骤

TIA平台 S7-1200/300/400/1500 都支持SCL语言

STEP7平台 需要单独安装S7-SCL软件包

第一步:创建FC或者FB程序块，语言选择SCL语言

第二步：打开程序块，选择CASE...OF...语句指令

CASE _variable_name_ OF
    1:  // Statement section case 1
        ;
    2..4:  // Statement section case 2 to 4
        ;
    ELSE  // Statement section ELSE
        ;
END_CASE;

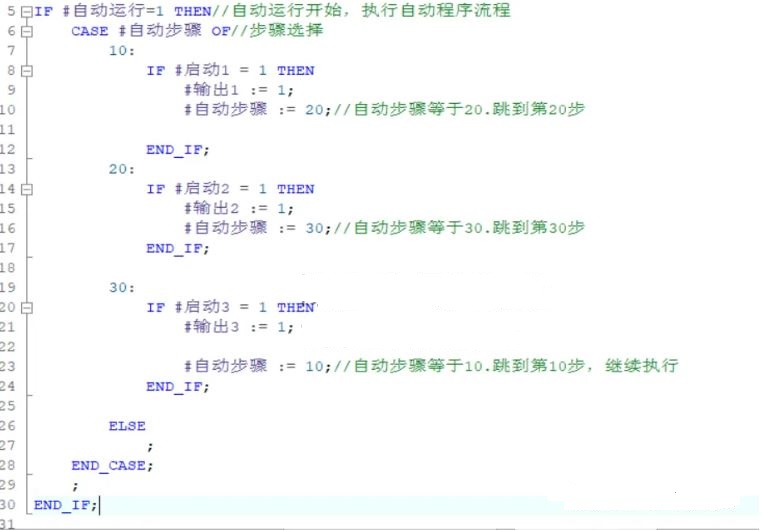

第三步：创建 自动流程程序
