硬件学习 软件Cadence day02 画原理图的基本操作 (键盘快捷键 , 原理图设计流程 , 从开始到导出网表流程)

文章详细介绍了ORCADCapture的快捷键操作,包括放大、缩小、放置元件等,并提供了STM32F407ZET6最小系统原理图的制作步骤,涉及新建文件、布线、电气检查及元器件库的使用。同时,文章提到了解决重复名字问题的方法,以及如何处理警告和错误,强调了元器件封装的重要性,并给出了封装名称的资源链接和更新原理图缓存的步骤。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1. ORCAD  Capture  cls  界面的快捷键

键盘  按键对应的操作
I放大      (可以滚轮操作)
O缩小      (可以滚轮操作)
W画线
Esc退出现在的状态     (画图界面 右键  End  xxx)
N放置网络标号
J放置节点   (控制画线时候, 两条线连接的时候是否有交点)
F

放置电源

G放置地
H元件 左右翻转
V元件 上下翻转
元件 旋转90 度
B放置总线  (多条线连在一起)
Y画多边形  (和画线差不多)
T放置标题
N线  写名称, (无线连接)
ctrl + c复制
ctrl  + v 粘贴
ctrl + s保存文件



2.制作stm32f407ZET6  最小系统 的原理图

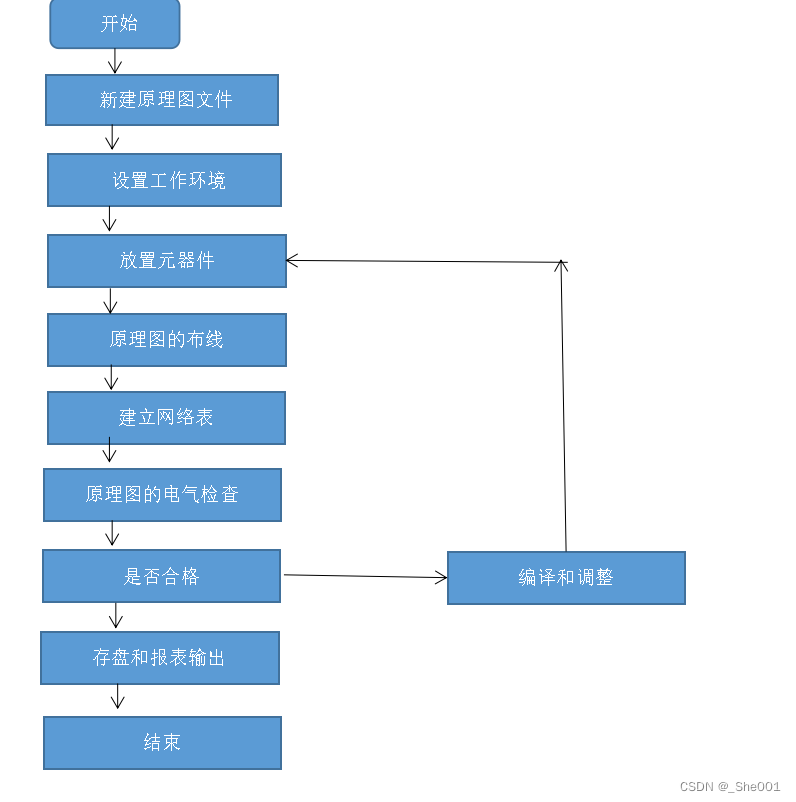

步骤::新建原理图文件--->新建库文件--->放置元件--->原理图的布线--->电气检查---->存盘和报表输出

完整的步骤:

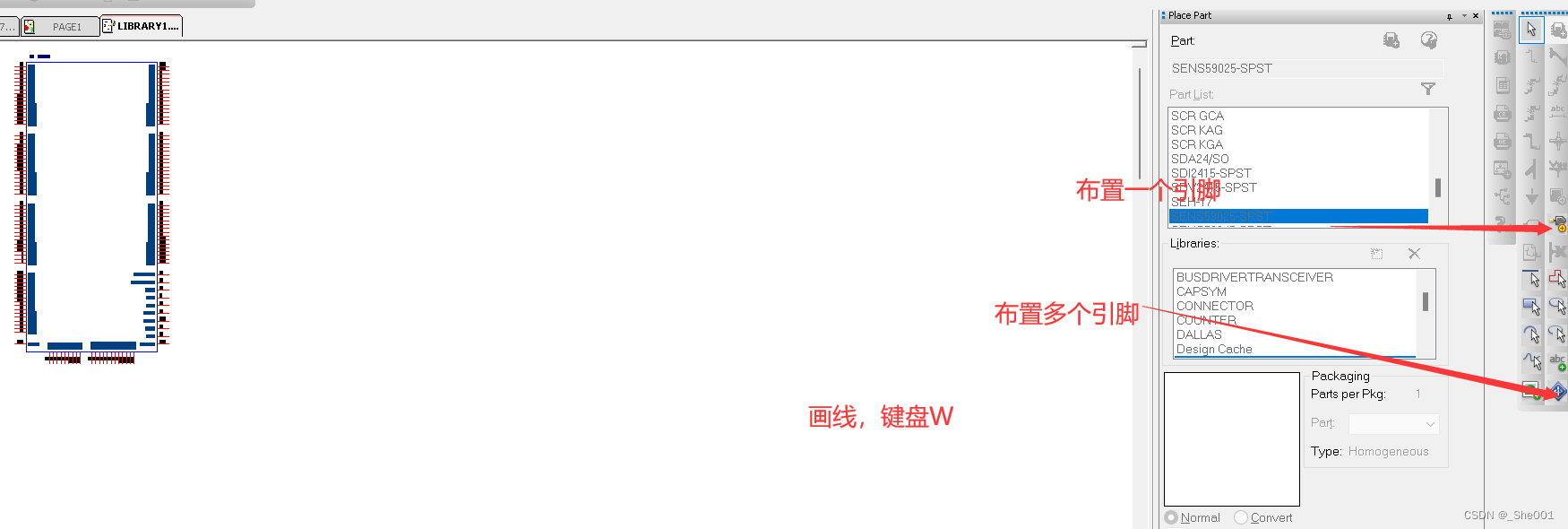

1.  画出大致部分 (引脚 和  引脚数字)  (库按照原理图画就行了) (这个是画库)

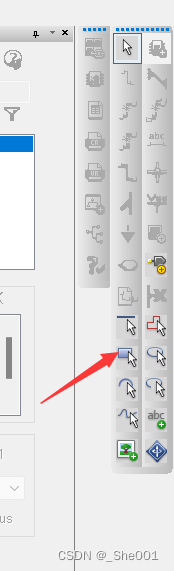

2.  画好后 画一个框

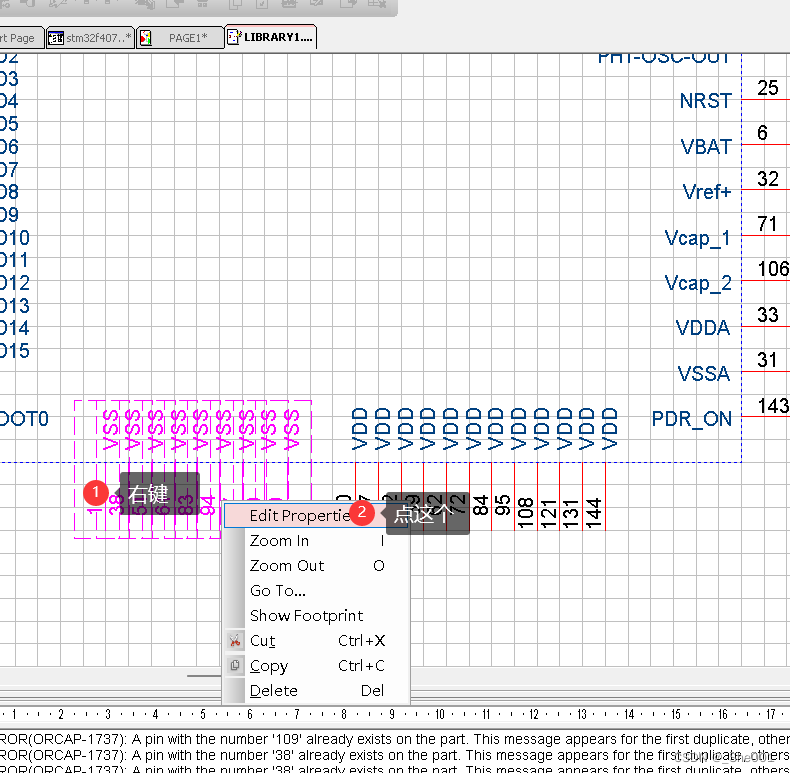

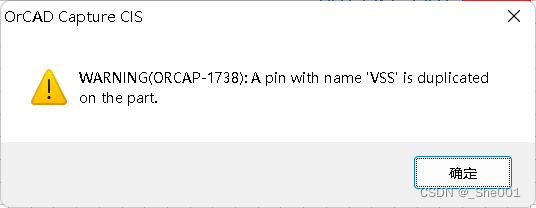

3.画图中遇到的问题, vss 名字重复

(WARNING(ORCAP-1738): A pin with name 'vss' is duplicatedon the part.)

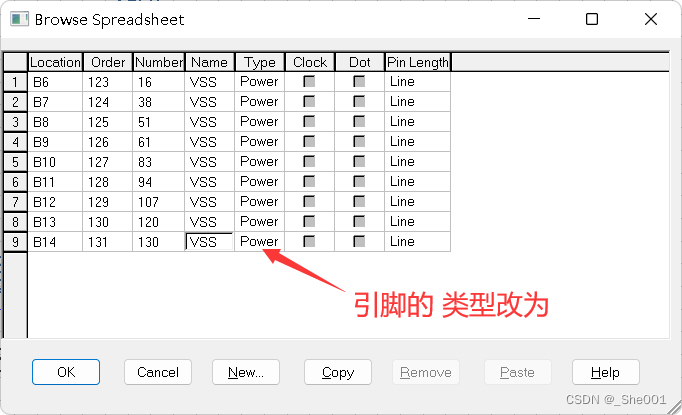

解决办法:


4. 建好的库:

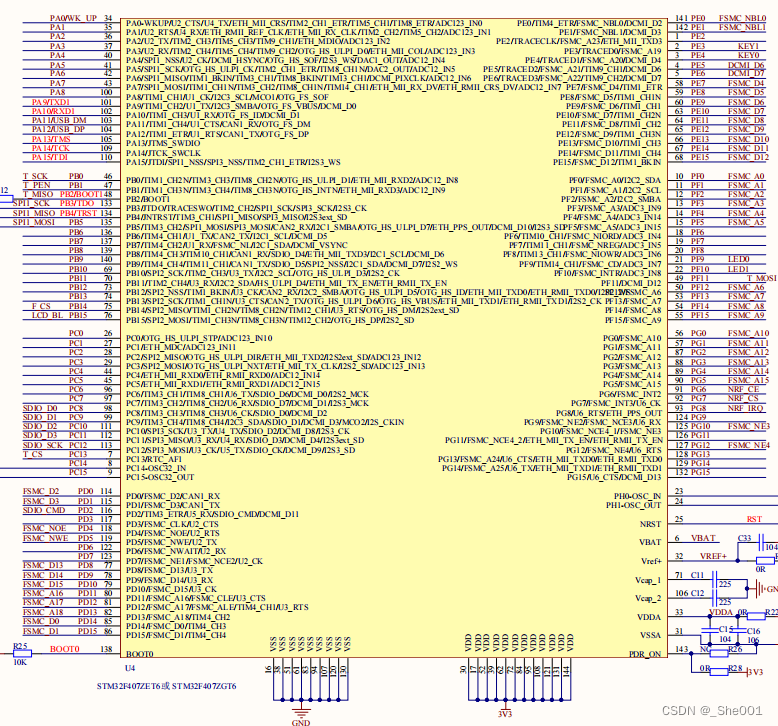

 5. 画出大致的 stm32f407zet6最小系统的  大致的原理图  (按照原理图画)

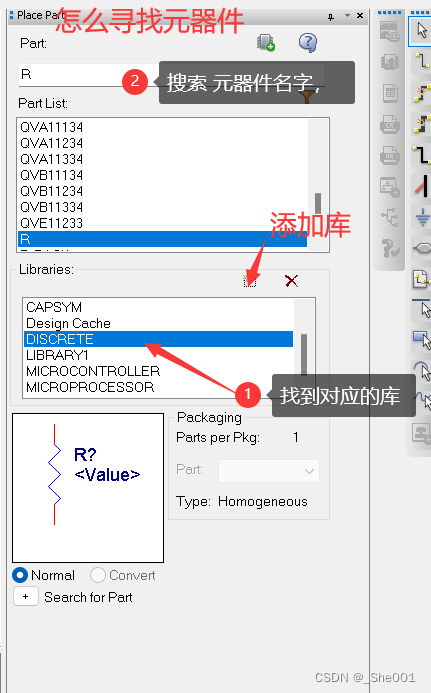

1.画PCB  板的时候怎么寻找元器件


2.寻找基础元器件

寻找电阻 , DISCRETE.OLB  库, 搜索 R

寻找无极性电容 , DISCRETE.OLB  库, 搜索 CAP NP

寻找有极性电容,DISCRETE.OLB  库,搜索 CAP  POL

寻找晶振, DISCRETE.OLB  库, 搜索  ZTA。

寻找 按键开关,DISCRETE.OLB  库,搜索  SW_PB  //  SENS59025-SPST

寻找  电源,接地(GND) , 点击原理图, 键盘按下 F  , 与可以CAPSYM.OLB 库,搜索 vcc, GND

寻找 二极管,DISCRETE.OLB  库, 搜索, LED

寻找  连接器 COM x,CONNECTOR  库, 搜索COMx

不知道元器件名称的,可以看下面这个大佬的文章(链接):

(3条消息) 【搬运】 Cadence orcad常用库olb介绍_YunB西风英的博客-优快云博客_cadence二极管在哪个库

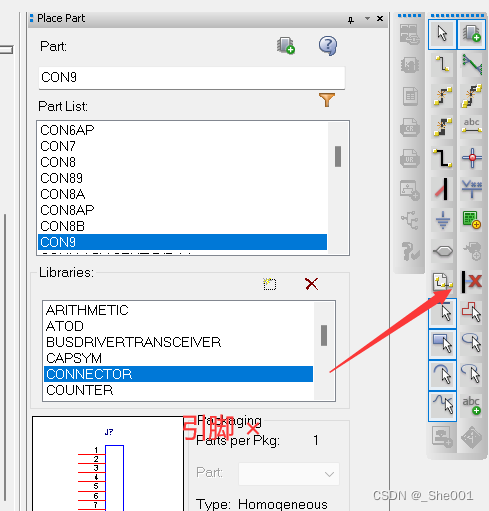

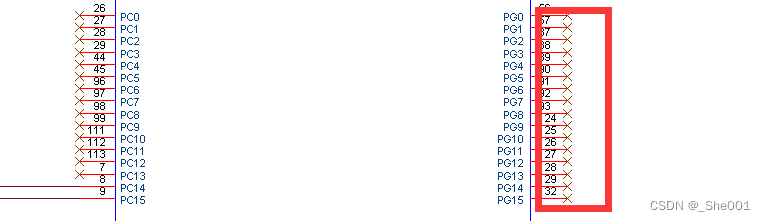

3.不要用的节点需要,把他叉掉

工具:

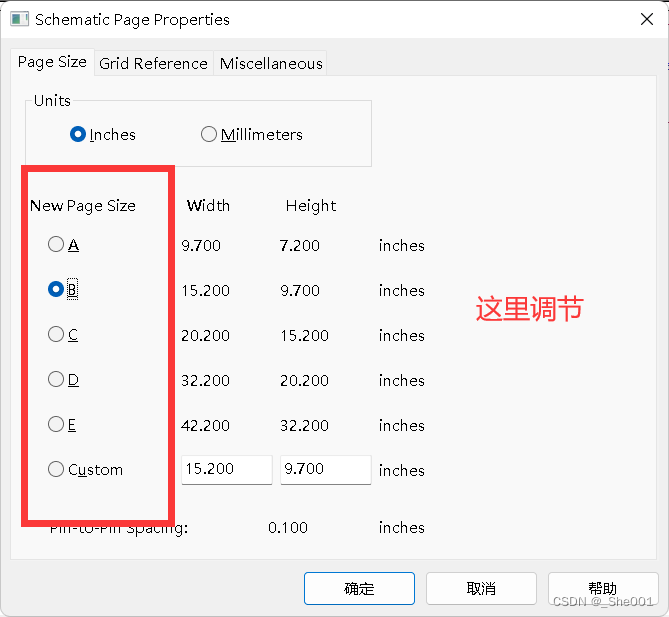

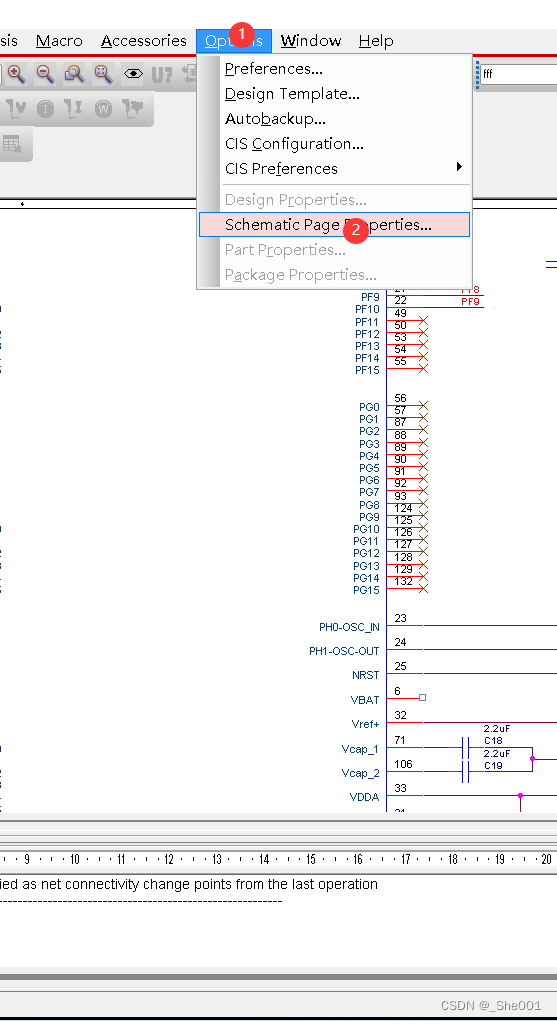

4.调节原理图的大小,




5.画好之后记得保存!!

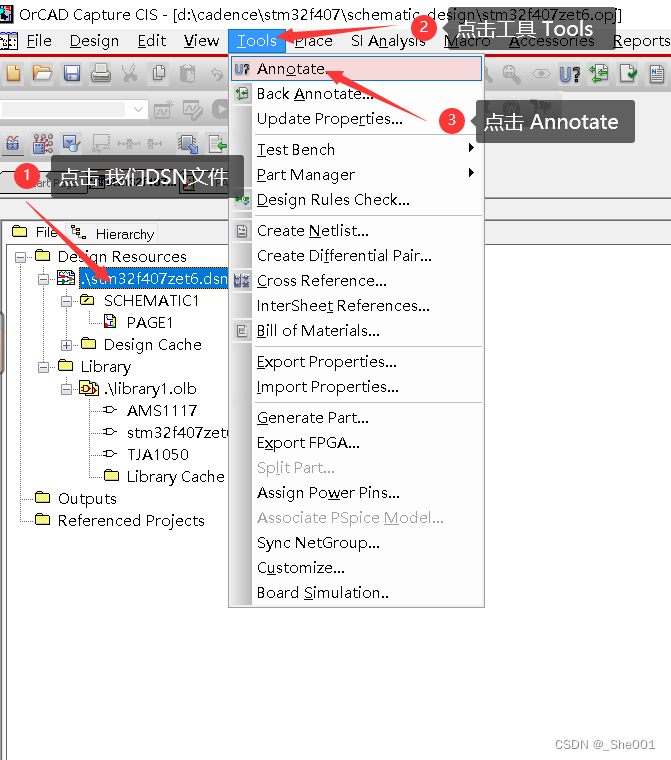

 6.  元器件重新编号

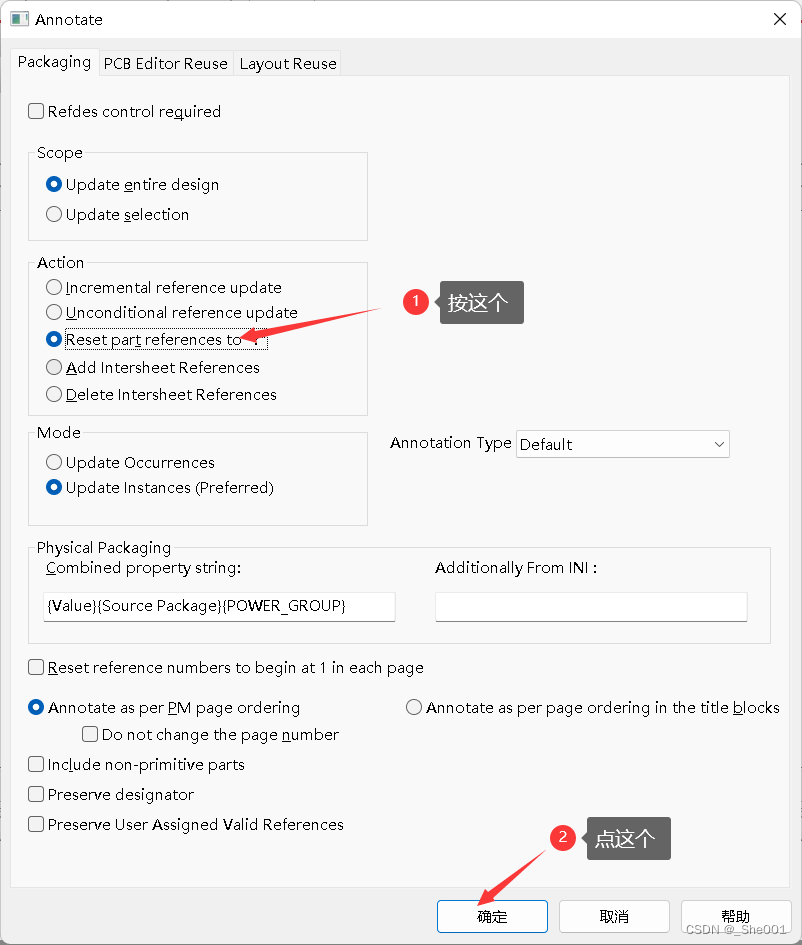

清除所有元器件的 编号

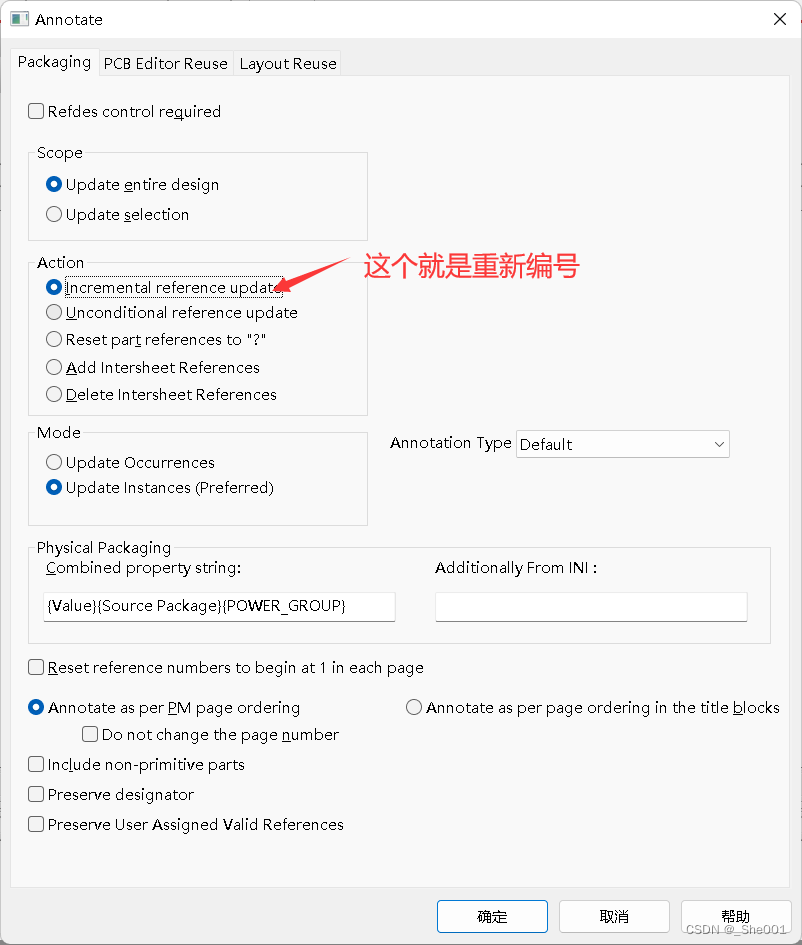

 自动给所有的元器件  重新编号   (排序规则, 先左右再上下)

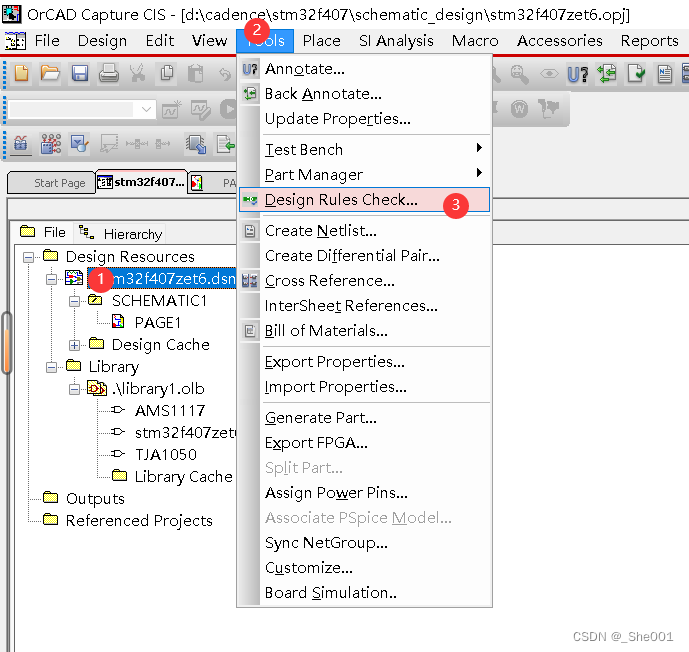

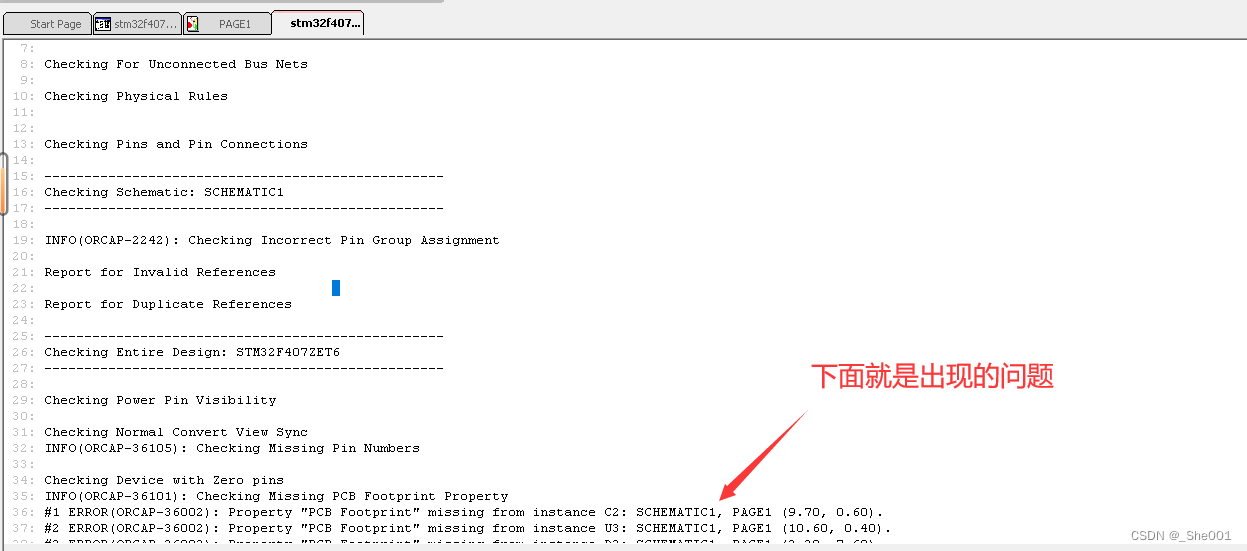

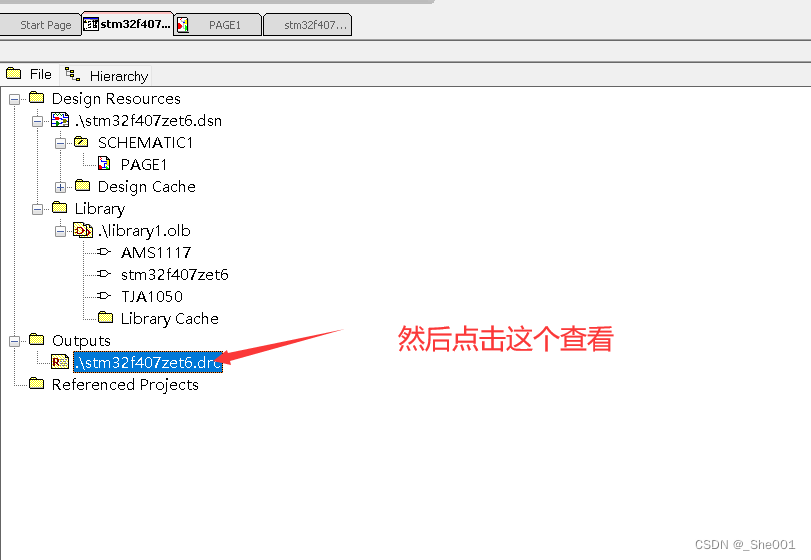

7.元器件线路  检查

接下来是解决 出现的问题!!

1.先解决警告, (有些警告可以不管)

2.解决错误, 大多数错误是 元器件没有封装,  (其他问题自己上网搜,)

3. 最后看短接的问题, 就是多个端口 连载同一个电源/GND 上面  (看一下电路图,没有错就不要管了)

4. 可以在检查后,注意原理图 ,上面有绿色的小圈, 就是有问题的地方。

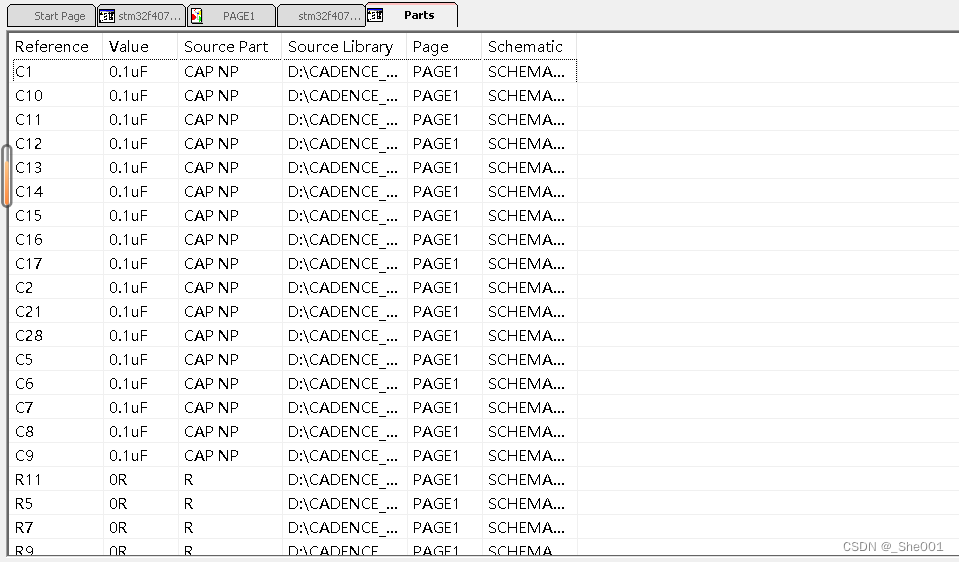

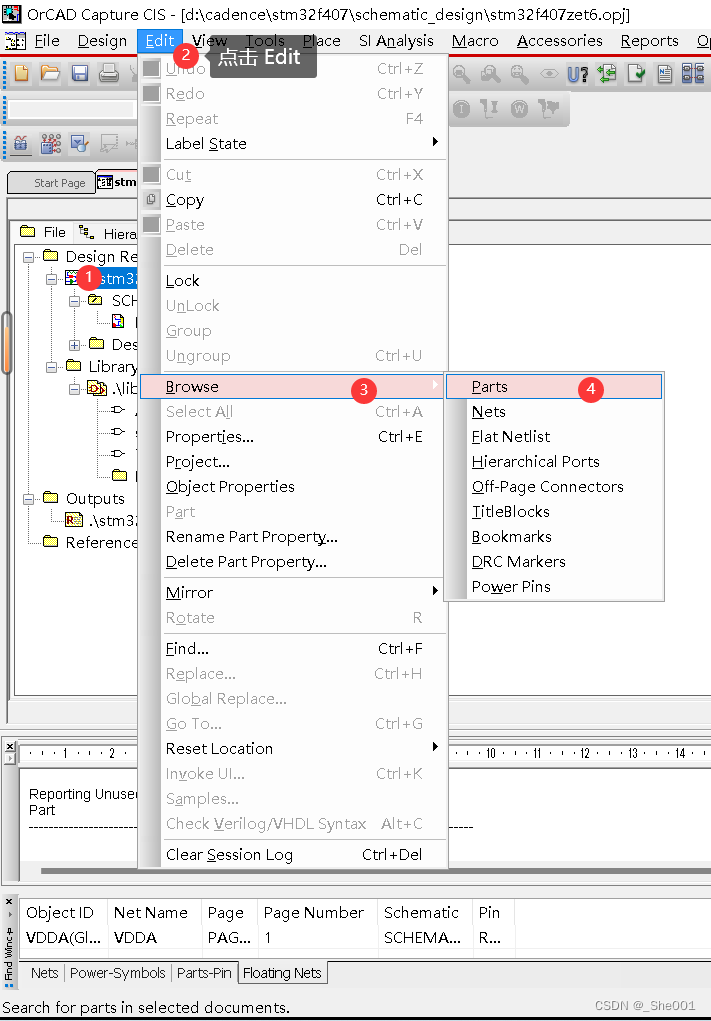

 8.查看所有的元器件 清单

结果:



 9. 给他们这些元器件加上封装的名称

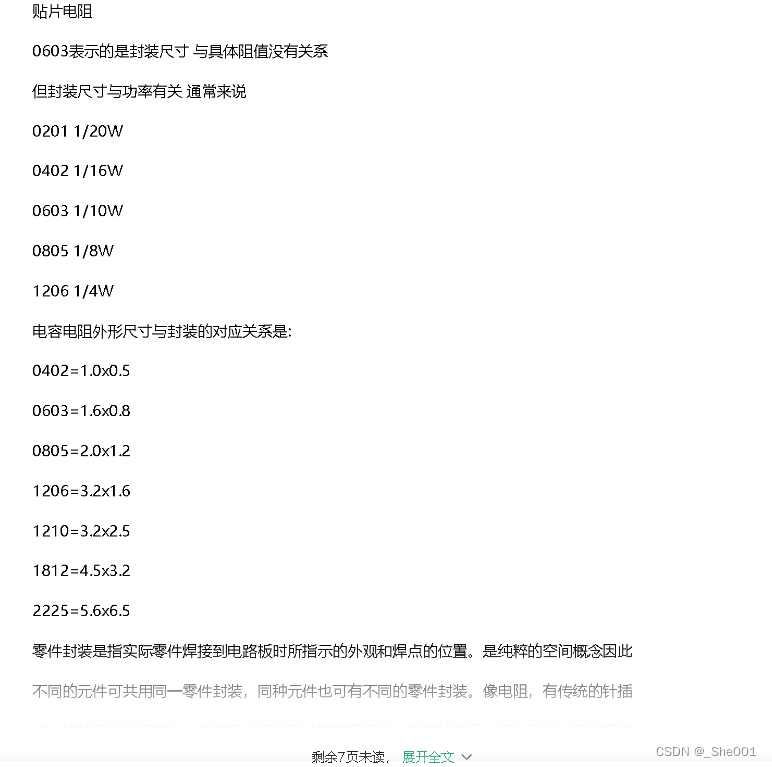

 名称的规范你们可以看看  这四个链接:    (我也不懂,有点迷茫)

1. (1条消息) Cadence 元器件封装库命名规范_lzs_blog的博客-优快云博客_candence命名

 2. 常用元器件封装的命名规范-001 - 洛日永宙 - 博客园 (cnblogs.com)

3.【IC采购销售必学】芯片命名规则以及封装知识 - 知乎 (zhihu.com)

4.元件原理图名称与封装名称对照 - 百度文库 (baidu.com)

我去看视频抄的的封装 名称,我也不知道对错!!  (先做吧!,  记录过程)

电容0.1uFC0603
电容10uFc0805
电容100uFCD4
极性电容0.1uFC0603
电阻(大小没有关系)r0603
发光二级管L0603
SWSW
晶振  us48
2个接口的连接器con2r0_2p

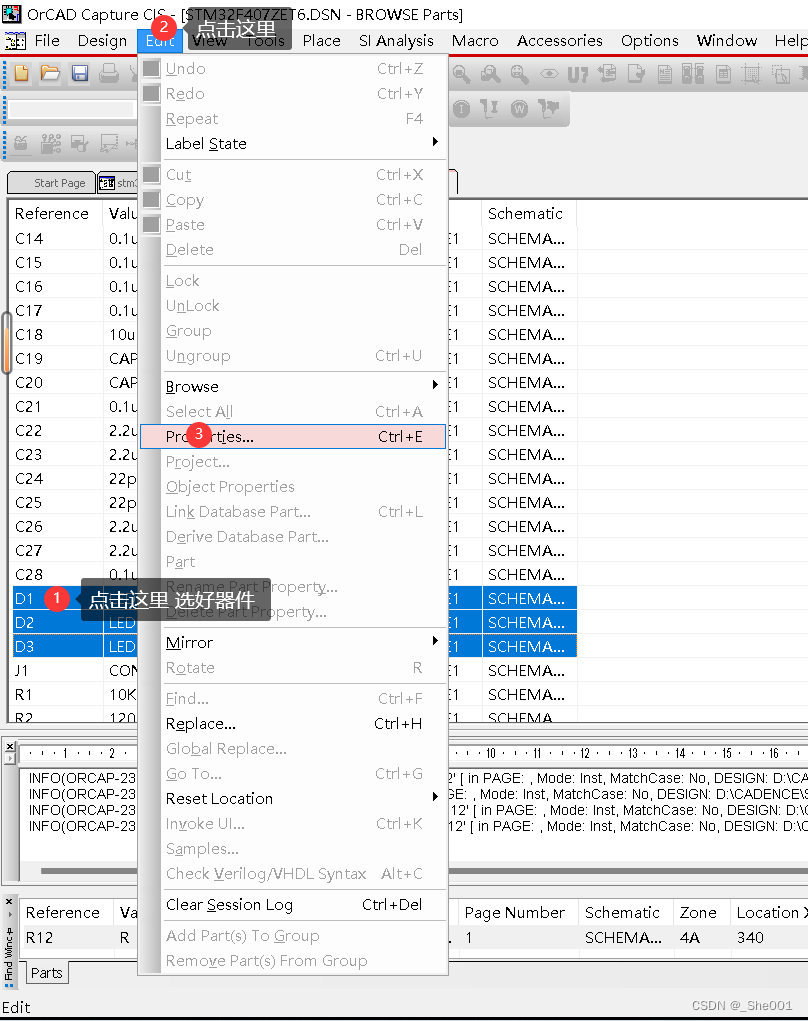

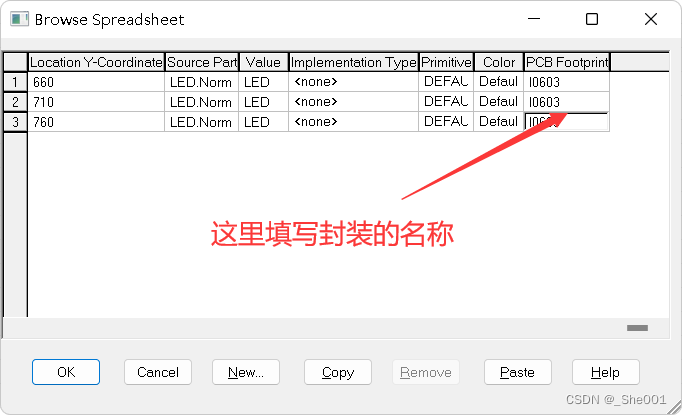

封装名称填写进入方式  (下面):   (或者 Ctrl + e   进入界面)



不知道的元器件的封装名称  网上找吧!!

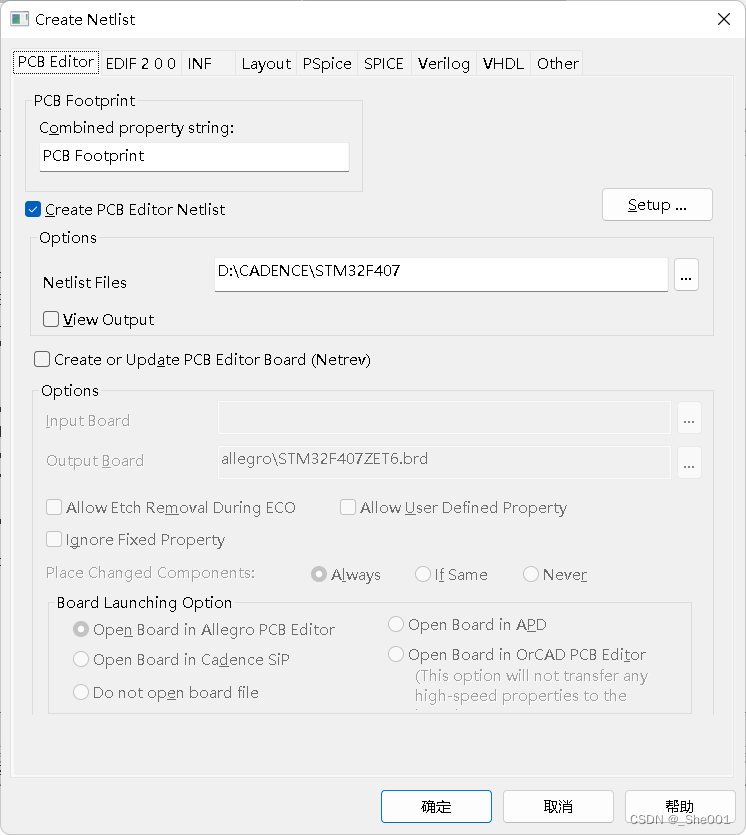

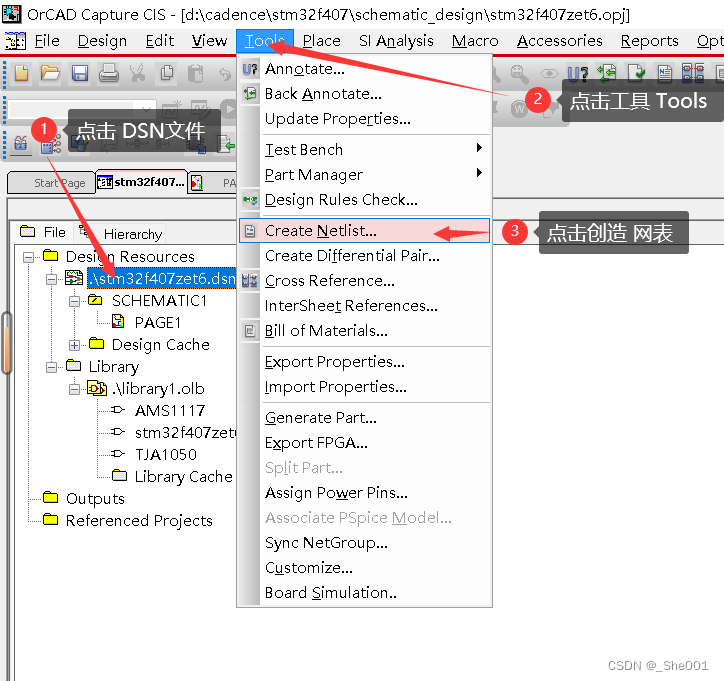

10. 导出  本软件默认的网表

加入过程失败,就是之前的检查还有错误没有解决!!

这个过程看错误 就要到   网表输出的路径里面的下面这个文件  里面看数据。。

然后我们在其中寻找  RERROR   : 比如说:   (警告可以不要管)

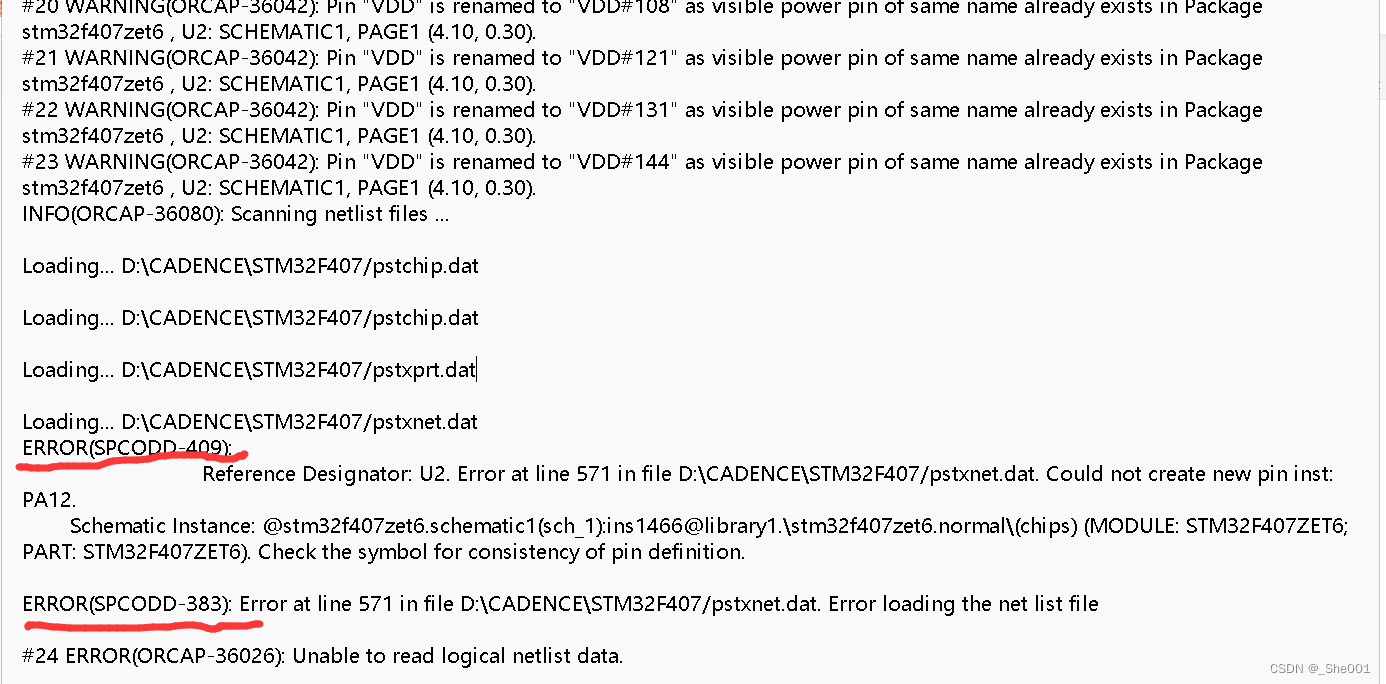

上一个过程中我出现的错误有 :

ERROR(SPCODD-409):
            Reference Designator: U2. Error at line 571 in file D:\CADENCE\STM32F407/pstxnet.dat. Could not create new pin inst:  PA12.

这个时候我们  需要 找到   D:\CADENCE\STM32F407/pstxnet.dat   这个文件,然后找到  line 571

这个位置。

 上面图片说的问题是,我的引脚与符号不匹配, 我们到 库里面把 元器件修改这个引脚, 然后我们的去更新原理图的 缓存。

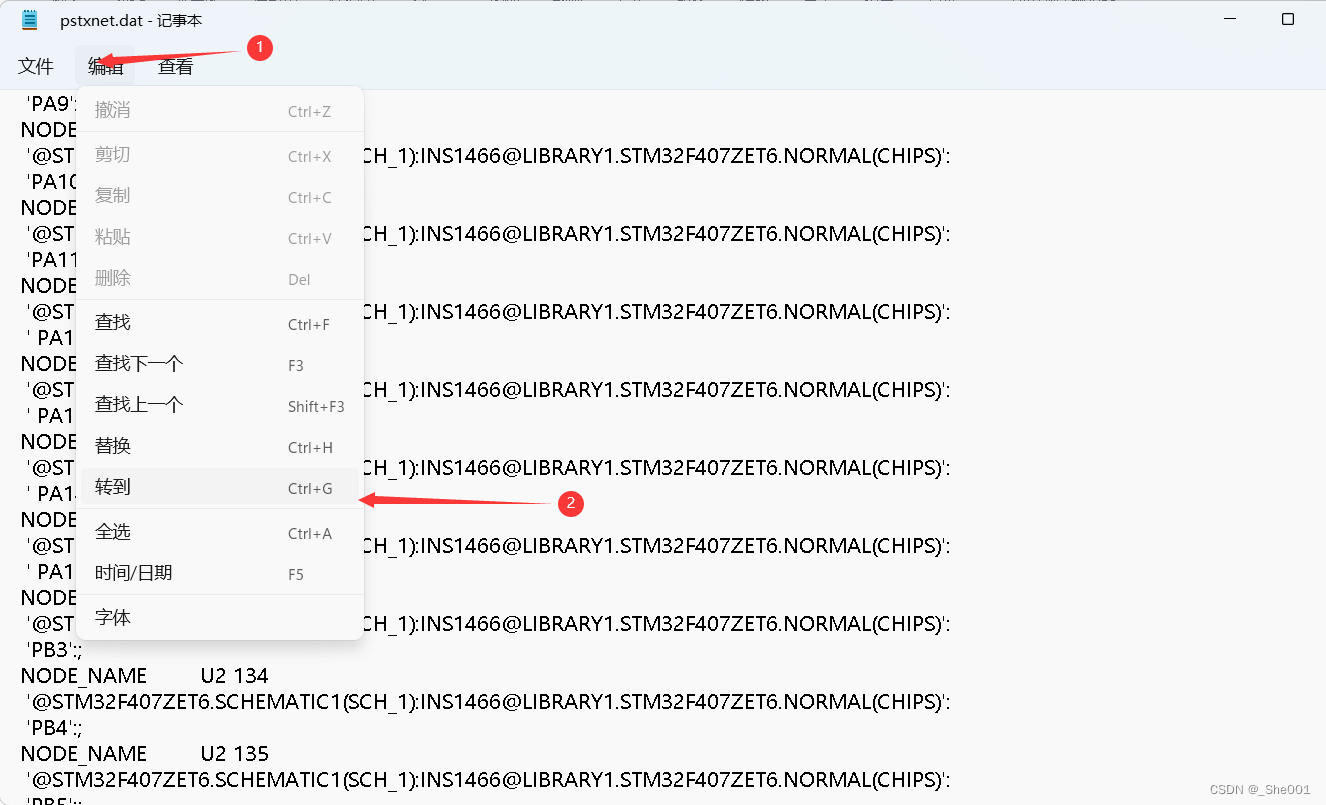

记事本转到  指定行数的办法:

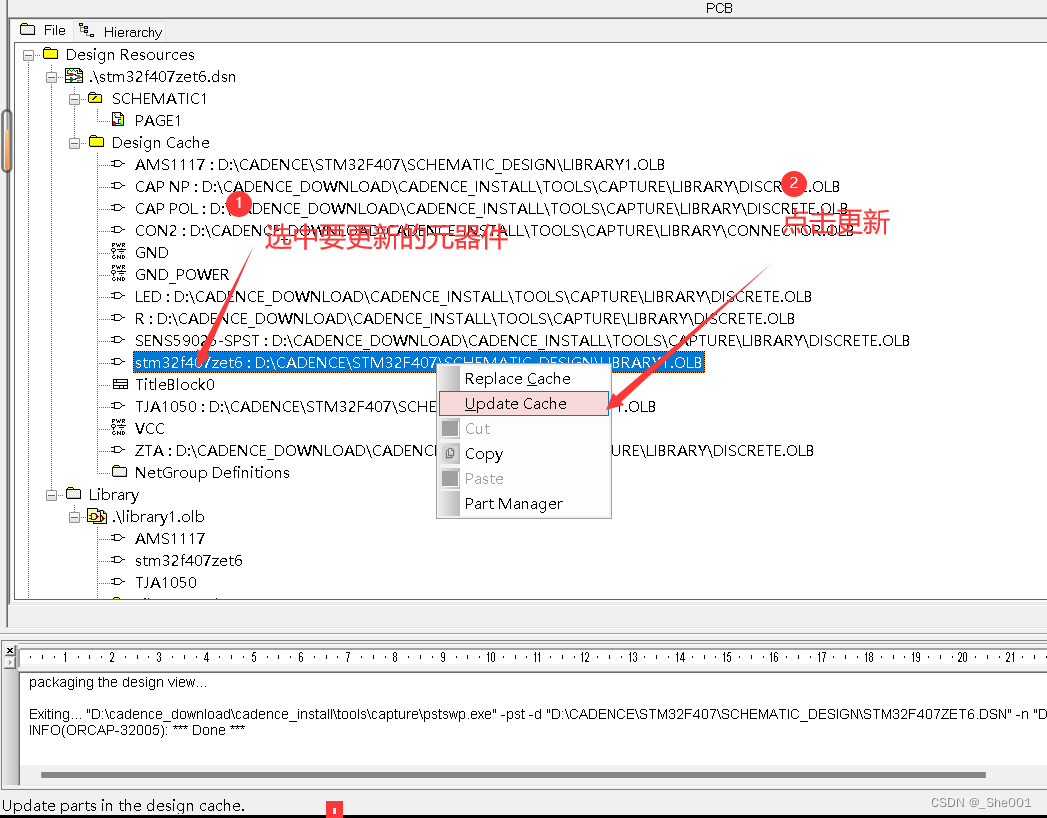

11. 更新原理图的 缓存

更新缓存:

 导出  本软件默认的网表

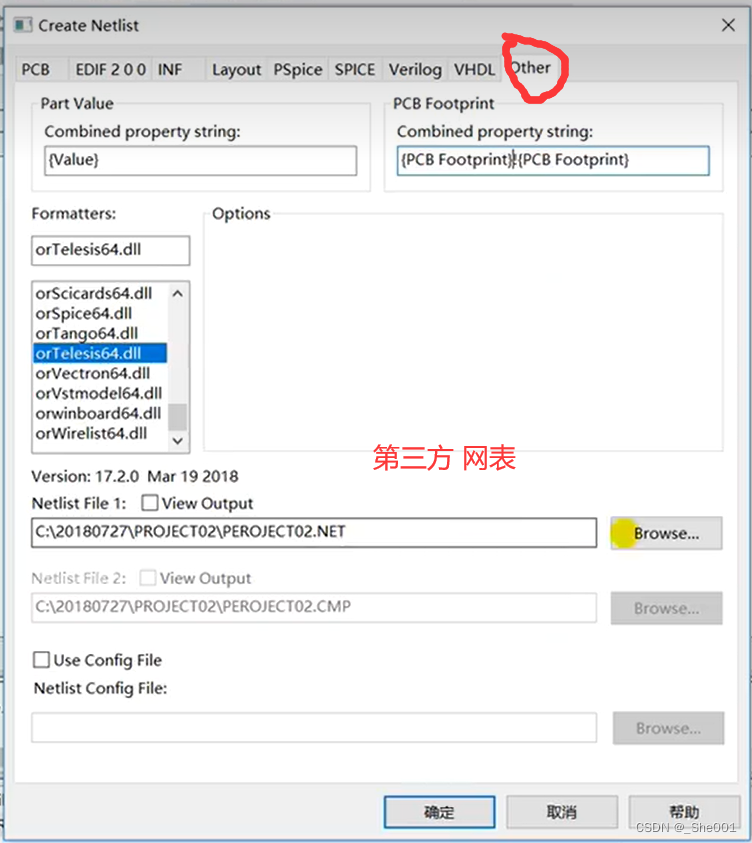

 或者导出第三方网表

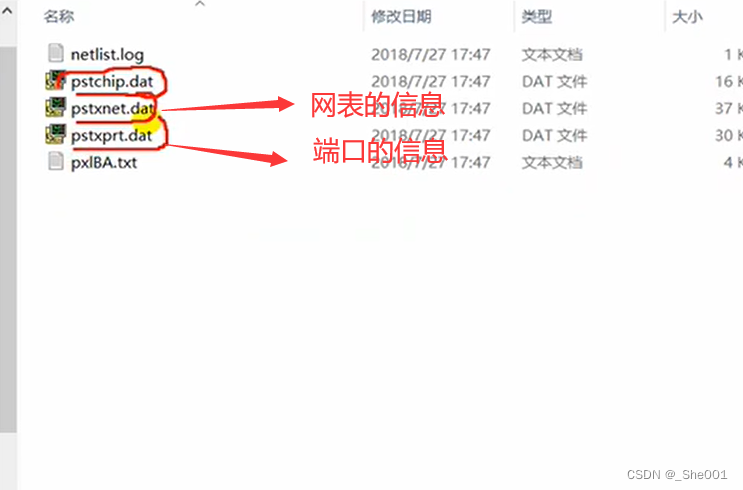

 12. 文件的意义分析

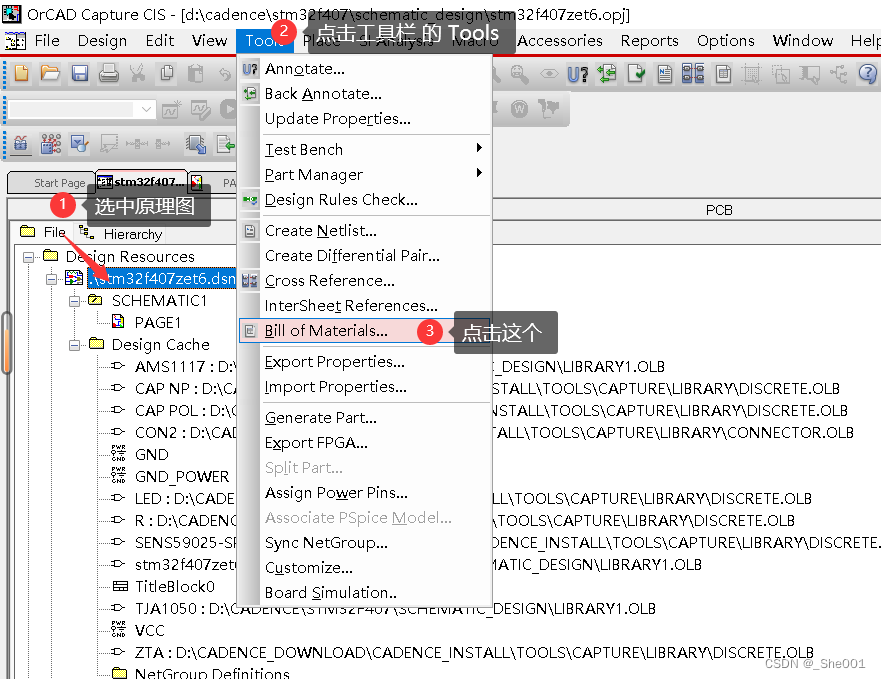

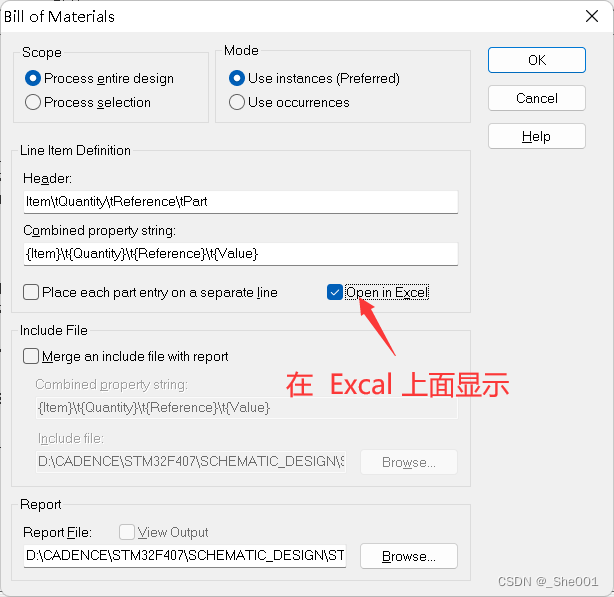

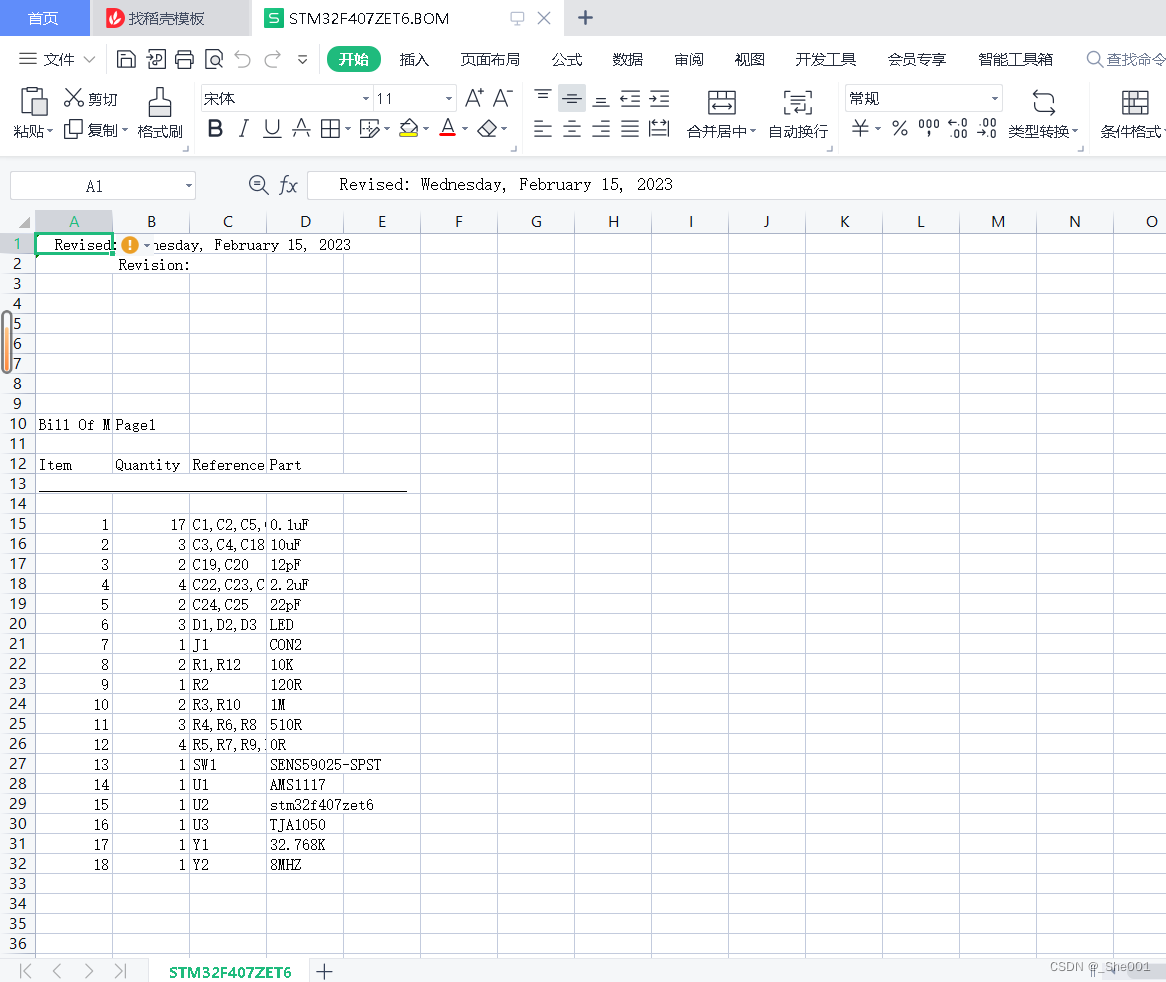

13. 输出  BILL  。

结果:

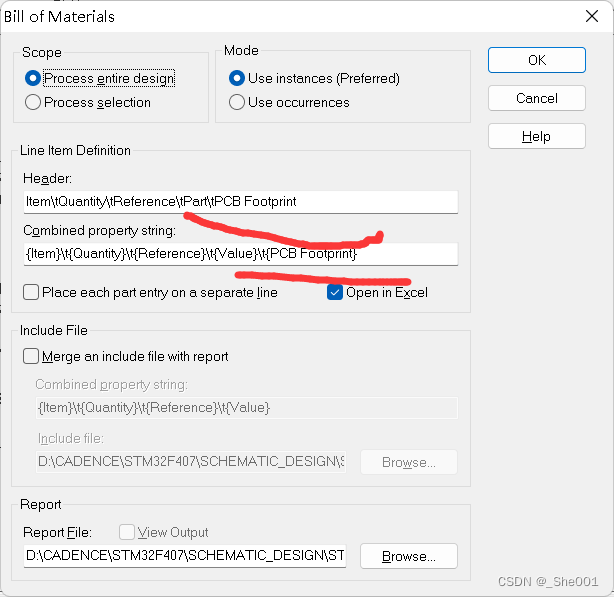

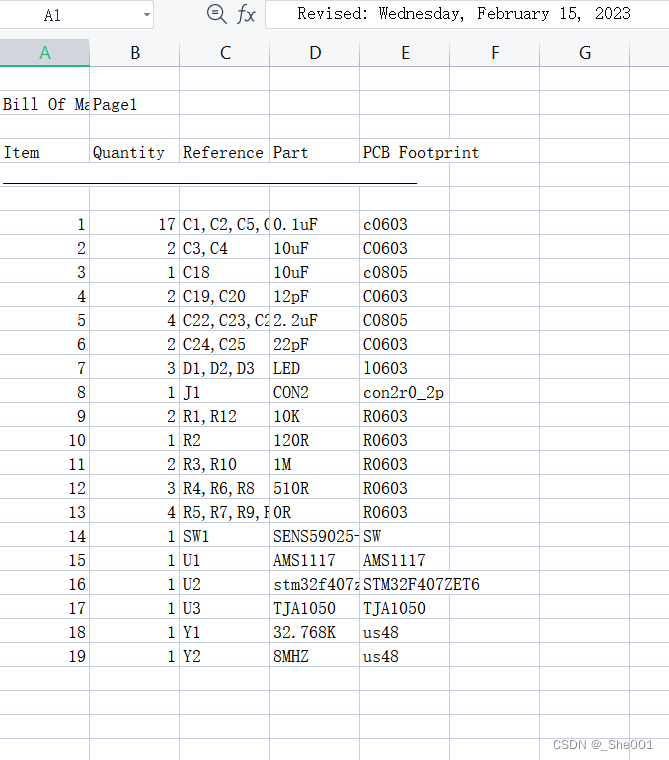

添加Excal  输出 封装的选项



记得把之前那个打开的  Excal 关掉
