Versatile Video Coding(VVC)总结

（参考的VTM2，可能不准确，选择性阅读）

一、VVC 编码结构

基于块的分层编码结构。VTM2的编码结构如下图所示：

二、分块

CTU

图像被分成一系列的树形编码单元（CTU），CTU的概念和HEVC的相同。一个CTU包含一个NxN的亮度分量和两个对应的色度分量。最大的CTU块的亮度分量是128x128。

CU

在HEVC中CTU使用四叉树结构划分成多个CU。每一个CU进一步分成一个、两个或四个PU，每一个PU采用相同的预测模式。预测完之后获得残差，CU又根据四叉树结构分成TU。
在VVC中，CTU的划分有四叉树结构、二叉树结构和三叉树结构。并且取消了CU、PU和TU的概念，除非CU的大小大于最大变换单元（64x64）大小。CTU最先使用四叉树分割，然后四个节点可以进一步采用多种方式分割，包括水平二分（SPLIT_BT_HOR）、垂直二分（SPLIT_BT_VER）、垂直三等分（SPLIT_TT_VER）和水平三等分（SPLIT_TT_HOR）。如下图所示：

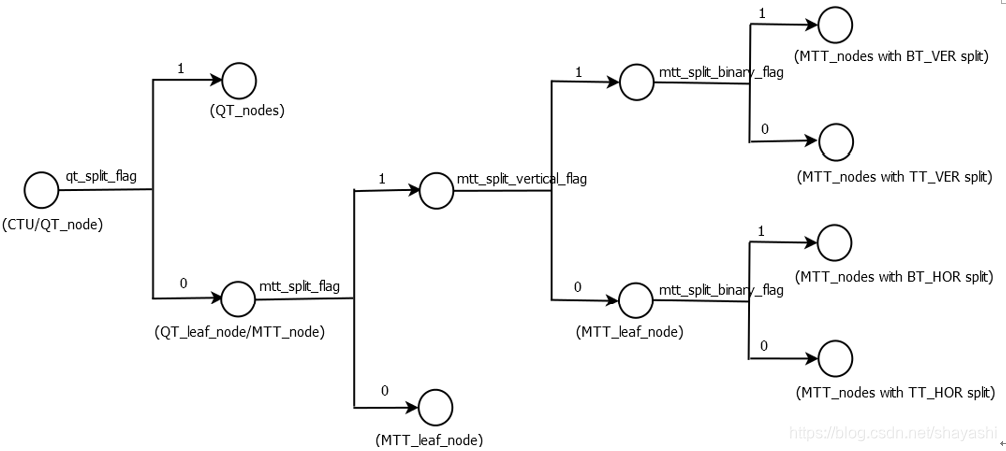

CTU划分flag表示如下图所示：

图像边界的CU划分

（1）若CU部分超过右边和下边边界（右下角）
a.如果block是QT节点且bl
