104-ASM准备-TrueNAS-iSCSI-UDEV绑定

关注

原创 2025-07-09 18:11:59 1.5k 阅读 AI 写同款· GEO 优化 ›

TrueNas Scale 配置iSCSI存储服务 iSCSI协议的可将存储服务器的硬盘作为实体盘加载至计算机当中，读写速度取决于客户机与存储服务器之间的链路速度和磁盘的读写速度。将硬盘以iscsi的协议的方式增加到计算机中还可以在多台电脑同时使用。阅读详情

小伙伴们现在安装RAC或是其他的类ASM的环境都使用udev么，是不是已经都替换掉asmlib了。测试的环境还在用workstation的共享盘么，现在用TrueNAS方便模拟生产环境中iSCSI的设备绑定

目前生产环境优先选择UDEV：UDEV的稳定性和兼容性已经很有优势了配合各个存储厂商的多路径软件（CentOS 8+）。ASMLib仅适用于旧版或Oracle Linux环境，如果是为了适配老的环境可继续使用。

1. ASMLib

优点：

自动管理设备名和权限，简化配置过程。

支持I/O优先级传递，优化存储性能（理论层面）。

缺点：

官方停止支持：Oracle不再为RHEL/CentOS 6以上版本提供更新，需替换系统内核（Oracle Linux专属），存在兼容风险。

依赖性强：需随内核更新同步安装新版ASMLib包，维护复杂。

多路径支持差：需额外配置ORACLEASM_SCANORDER等参数识别多路径设备，易出错。

额外开销：增加I/O处理层，可能引入性能瓶颈和稳定性问题。

2. UDEV

优点：

原生支持：Linux内核自带，无需额外安装，兼容性最佳。

灵活可靠：通过规则文件（如/etc/udev/rules.d/99-oracle-asm.rules）固定设备名、权限（如oracle:dba）和模式（0660），重启后不变。

无内核依赖：不受系统升级影响，维护成本低。

缺点：

配置稍复杂：需手动获取磁盘WWID并编写规则文件，对新手门槛较高。

混合磁盘环境问题：若服务器含SSD/HDD混合磁盘，热插拔后设备名可能临时漂移（需重启恢复）

一、环境规划

通过udev绑定和iSCSI多路径为两个Linux节点（10.2.0.95和10.2.0.96），192.168.101.145共享存储。关键点包括：

TrueNAS端：创建Zvol作为块设备，配置iSCSI Target并启用CHAP认证

Linux节点：通过多路径聚合iSCSI路径，使用udev规则固定设备名

Oracle准备：分区格式化，设置权限和持久化设备命名

组件	节点1	节点2	SCAN IP
主机名	19C1	19C2	-
Public IP	10.2.0.95	10.2.0.96	-
Private IP	192.168.101.95	192.168.101.96	-
SCAN IP	-	-	10.2.0.94
ASM 磁盘组	19c-ocr (5GB)	19c-DATA1 (25GB)	19c-ARCH (10GB)

二、TrueNAS安装和配置

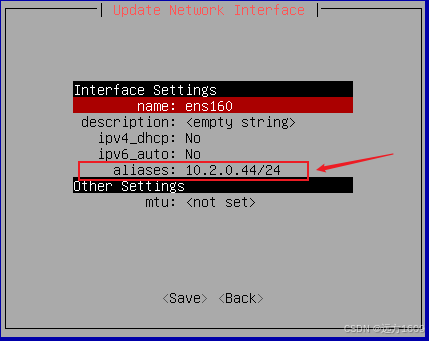

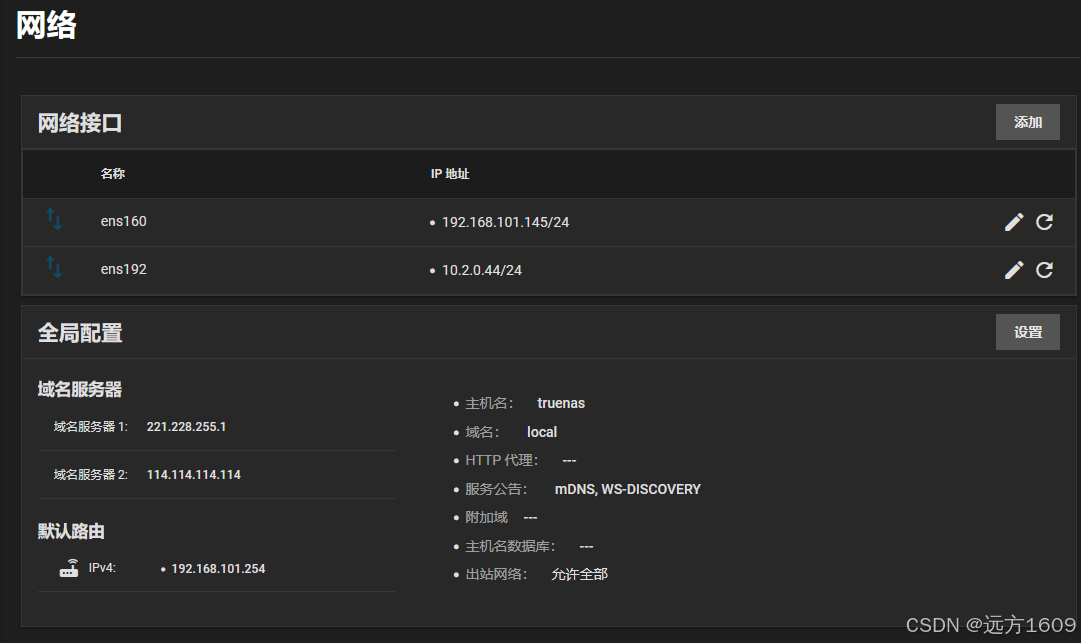

此处安装IP 为192.168.101.145 ，10.2.0.44是为了另一套环境准备

配置TrueNas存储池

1.输入账号密码后开始进行配置,设置–系统–常规–语言，将语言改为中文

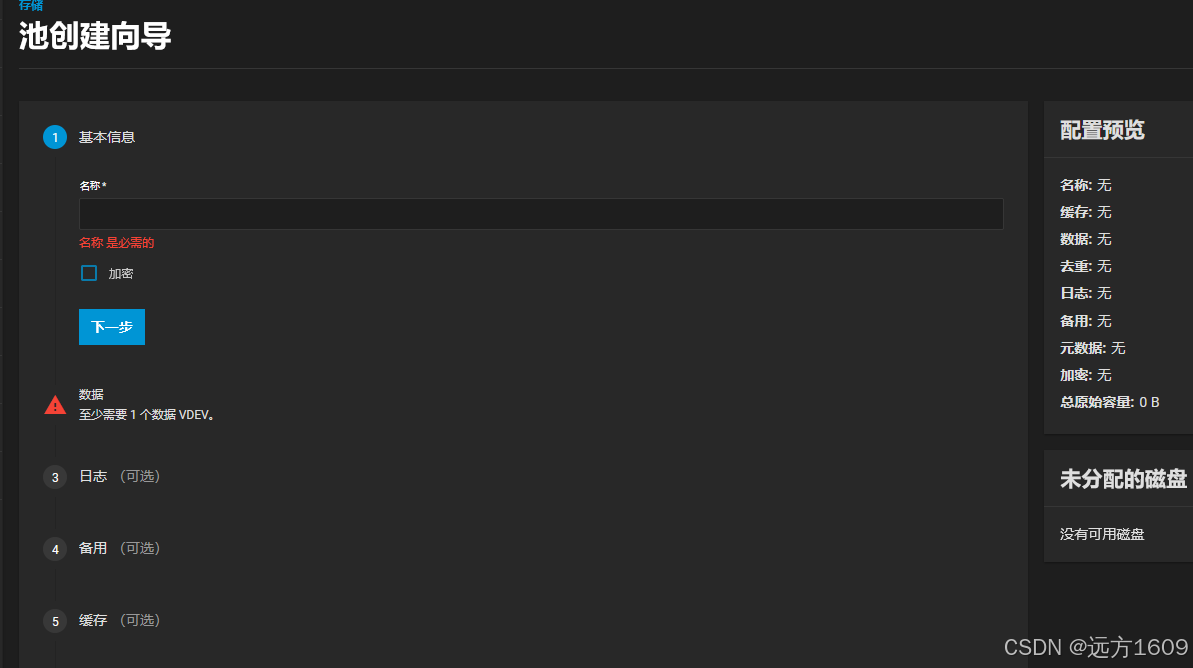

2.存储–池–添加池，勾选需要添加的磁盘

3.选中存储池–添加zvol，注意这里的zvol大小要配置为实际存储池大小的80%，否则不能保存

创建存储池与Zvol

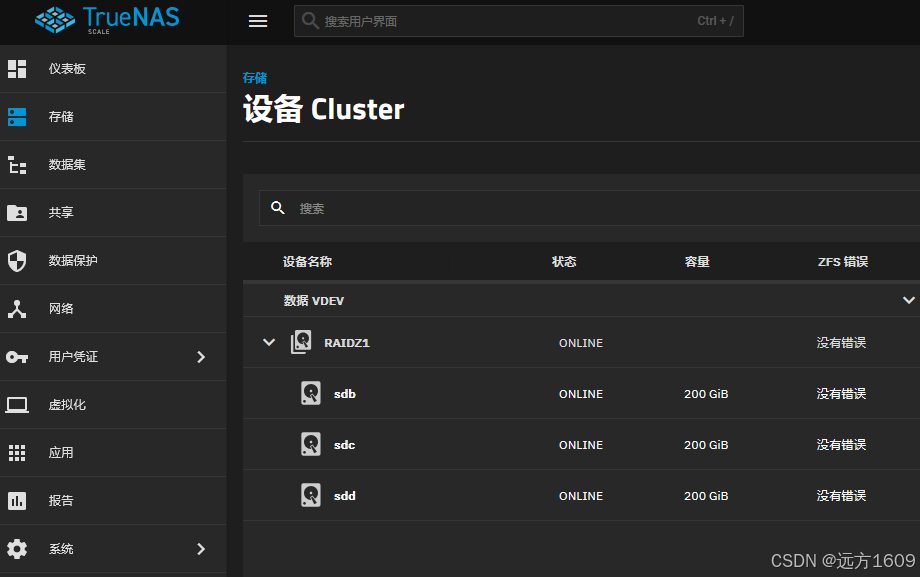

创建存储池存储 → 池 → 添加 → 名称：Cluster → 选择硬盘（建议RAID-Z1或镜像）→ 创建

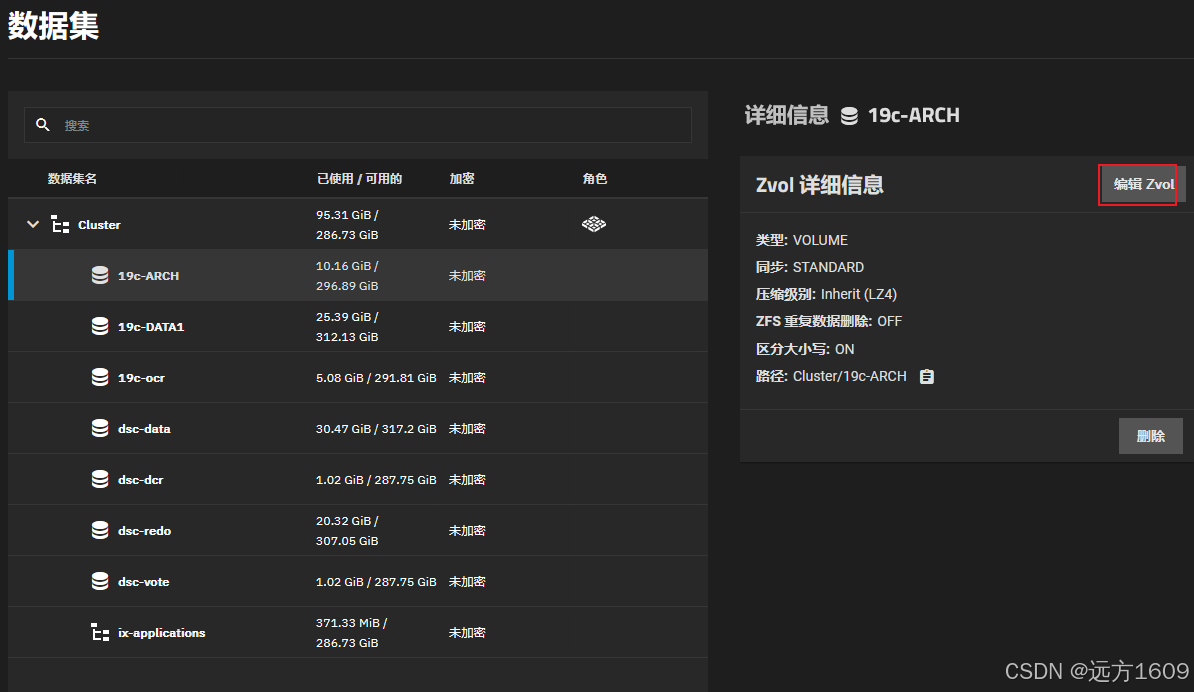

创建Zvol（逻辑卷）存储 → 数据集 → 添加Zvol → 创建以下三个Zvol（大小按需分配）：
- 19c-DATA1：数据区（如25GB）
- 19c-ARCH：闪回区（如10GB）
- 19c-ocr：投票盘（至少1GB）

配置TrueNas iSCSI共享服务

1.共享–块共享（Iscsi），修改TargetGlobalconfiguration的名称（中英文截图如下）

英文界面如下

2.Partals–添加，修改Ip地址即可

3.InitiationGroups–勾选允许所有启动器即可

4.授权访问

AtuthreziedAccess–添加访问用户和密码，记住用户密码，在客户端添加的时候需要使用

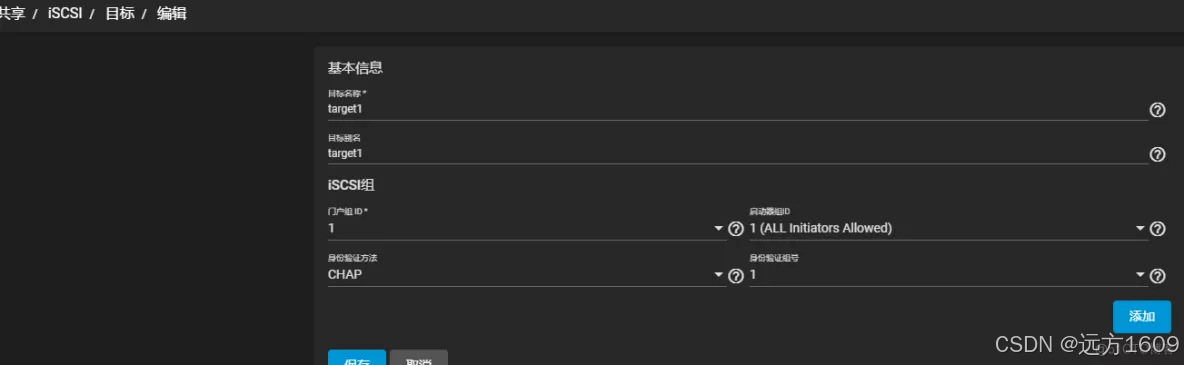

5.目标–添加，编辑目标，身份验证方法选择Chap，启动器选择All

新建后，不能选到上面已经创建范围的“Device”

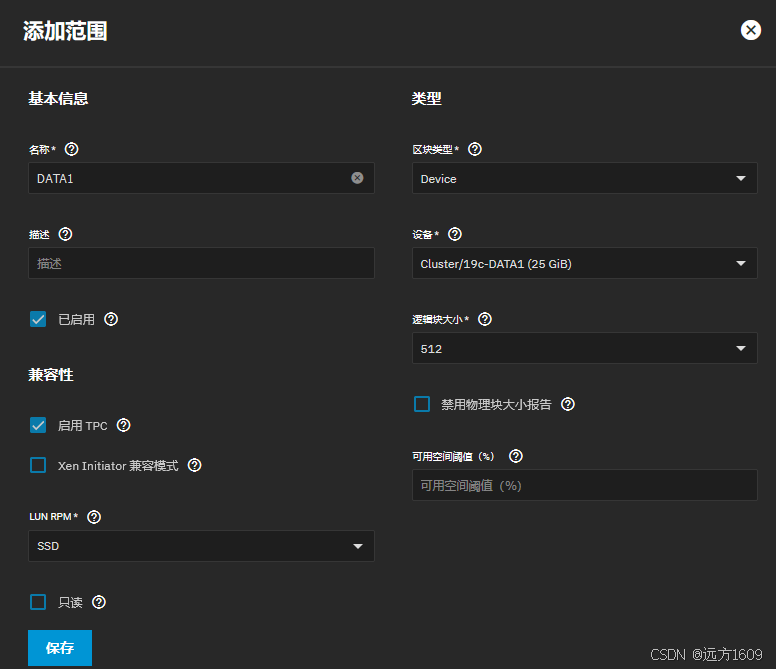

6.extends–添加，输入名称，选择刚才创建的设备

7.AssociatedTarget–添加，将设备和之前创建的目标关联起来

8.添加zvol后，才可以将上面建立的iscsi共享给关联起来，此处设置在“数据集”中，iscsi的设置中“共享”中

三、安装iscsi组件，配置客户端连接

上面这样就算完成TrueNas的服务端配置，接下来要在linux上面安装客户端进行连接

0.银河麒麟（Kylin Linux Advanced Server V10）配置centos8的yum源


0.1、虚拟机安装麒麟操作系统（此步骤忽略）。

0.2、将麒麟的yum源备份。

cd /etc/yum.repos.d

mv kylin_x86_64.repo kylin_x86_64.repo.bak

0.3、将阿里云开源镜像站的centos8的yum源，下载到麒麟的服务器下并重新加载。

wget -O /etc/yum.repos.d/CentOS-Base.repo https://mirrors.aliyun.com/repo/Centos-vault-8.5.2111.repo

yum clean all && yum makecache

0.Oracle Linux的省略默认使用repo

1.安装iscsi-initiator-utils，设置开机启动

yum install -y iscsi-initiator-utils.x86_64
systemctl enable iscsi
systemctl start iscsi

2.发现目标--示例

[root@DM2 ~]# iscsiadm -m discovery -t st -p 192.168.101.145 --discover
192.168.101.145:3260,1 iqn.2005-10.org.freenas.asm:subnet192168101

3.添加目标，设置开机自动添加--示例

--以下为实际环境--实际操作--这里的dmdba和密码很重要，必须要iscsi共享设置的账号和密码一致
systemctl restart iscsi.service
iscsiadm -m discovery -t st -p 192.168.101.145 --discover
iscsiadm -m node -T iqn.2005-10.org.freenas.asm:sub101 --op update --name node.session.auth.username --value=dmdba
iscsiadm -m node -T iqn.2005-10.org.freenas.asm:sub101 --op update --name node.session.auth.password --value=Dameng123456
iscsiadm -m node -T iqn.2005-10.org.freenas.asm:sub101 -l
Logging in to [iface: default, target: iqn.2005-10.org.freenas.asm:subnet192168101, portal: 192.168.101.145,3260]
Login to [iface: default, target: iqn.2005-10.org.freenas.asm:subnet192168101, portal: 192.168.101.145,3260] successful.
iscsiadm -m node -o update -n node.startup -v automatic
udevadm trigger --type=devices --action=change
ll /dev/raw/raw*
[root@DM2 ~]#lsblk   --查询已经被发现的磁盘，e,f,g,h
[root@DM2 ~]# lsblk
NAME            MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda               8:0    0   96G  0 disk
├─sda1            8:1    0    1G  0 part /boot
└─sda2            8:2    0   95G  0 part
├─klas-root   253:0    0 58.5G  0 lvm  /
├─klas-swap   253:1    0  7.9G  0 lvm  [SWAP]
└─klas-backup 253:2    0 28.6G  0 lvm
sdb               8:16   0    5G  0 disk
sdc               8:32   0   10G  0 disk
sdd               8:48   0   25G  0 disk
sde               8:64   0    1G  0 disk
sdf               8:80   0    1G  0 disk
sdg               8:96   0   20G  0 disk
sdh               8:112  0   30G  0 disk
sr0              11:0    1 1024M  0 rom

--
[root@DM2 ~]# fdisk -l    --检查所有的盘符

3.1 附上Oralce Linux添加示例

--以下为原Oracle操作步骤
iscsiadm -m discovery -t sendtargets -p 10.2.0.44:3260
iscsiadm -m node -T iqn.2005-10.org.freenas.ctl.rac:target1 -p 10.2.0.44:3260 -l
iscsiadm -m node -T iqn.2005-10.org.freenas.ctl.rac:target1 --op update --name node.session.auth.username --value=grid
iscsiadm -m node -T iqn.2005-10.org.freenas.ctl.rac:target1 --op update --name node.session.auth.password --value=oraclegridrac
iscsiadm -m node -T iqn.2005-10.org.freenas.ctl.rac:target1 -l
iscsiadm -m node -T iqn.2005-10.org.freenas.ctl.rac:target2 --op update --name node.session.auth.username --value=grid
iscsiadm -m node -T iqn.2005-10.org.freenas.ctl.rac:target2 --op update --name node.session.auth.password --value=oraclegridrac
iscsiadm -m node -T iqn.2005-10.org.freenas.ctl.rac:target2 -l
iscsiadm -m node -T iqn.2005-10.org.freenas.ctl.rac:target3 --op update --name node.session.auth.username --value=grid
iscsiadm -m node -T iqn.2005-10.org.freenas.ctl.rac:target3 --op update --name node.session.auth.password --value=oraclegridrac
iscsiadm -m node -T iqn.2005-10.org.freenas.ctl.rac:target3 -l
iscsiadm -m node -o update -n node.startup -v automatic

for i in b c d e f;
do
echo "sd$i" "/usr/lib/udev/scsi_id  --whitelisted --replace-whitespace --device=/dev/sd$i ";
done
sdb 36589cfc00000055453eaac0ec0b8e3f2
sdc 36589cfc0000002f2dc48ef22a19cbcbf
sdd 36589cfc00000069937031699eea86562

touch /etc/udev/rules.d/99-oracle-asmdevices.rules;
cd /etc/udev/rules.d;
ll
KERNEL=="sd*", SUBSYSTEM=="block", PROGRAM=="/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/$name", RESULT=="36589cfc00000055453eaac0ec0b8e3f2", SYMLINK+="asm-ocr1", OWNER="grid", GROUP="asmadmin", MODE="0660"
KERNEL=="sd*", SUBSYSTEM=="block", PROGRAM=="/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/$name", RESULT=="36589cfc0000002f2dc48ef22a19cbcbf", SYMLINK+="asm-ARCH", OWNER="grid", GROUP="asmadmin", MODE="0660"
KERNEL=="sd*", SUBSYSTEM=="block", PROGRAM=="/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/$name", RESULT=="36589cfc00000069937031699eea86562", SYMLINK+="asm-DATA1", OWNER="grid", GROUP="asmadmin", MODE="0660"
--以上为原Oracle操作步骤

后续开始两个节点的安装，同时挂在ASM磁盘。
