利用C语言生成的数据作图-并生成SVG（不借助任何作图工具）

本文链接：https://blog.youkuaiyun.com/shaoyubin999/article/details/83240297

本文详细介绍如何使用SVG（可缩放矢量图形）语法绘制数据曲线图，包括基本概念、代码示例及如何利用<polyline>标记作图，通过C语言生成数据并嵌入超链接。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

引子

给我一个支点，我就能撬起整个地球。
----阿基米德（公元前287年—公元前212年）

阿基米德，伟大的古希腊哲学家、数学家、物理学家、力学家，静态力学和流体静力学的奠基人，并且享有“力学之父”的美称，阿基米德和高斯、牛顿并列为世界三大数学家。

SVG 是什么？

SVG 是基于文本的矢量绘图语言，直接使用ASCII字符在网页中展示矢量图，是互联网的信息交流的理想模式。

数据曲线图本质上是矢量图，所以，不借助任何第三方作图软件，我们也能方便地利用SVG语法自动绘制数据曲线。

最简做法演示

我这里以最精简的SVG语法演示如何做到这一点。

我只用<polyline>标记来作图，用<text>标记来写字，用<g></g> 标记来组合对象。用C语言生成数据。

SVG格式是文本的，以XML标记语言写成，SVG用<svg></svg> 来标记。svg标记中绘图宽和高可以是绝对量（如 width="800" height="600" ），也可以是相对量（width="100%" height="100%"）。

<svg width="100%" height="100%" version="1.1" xmlns="http://www.w3.org/2000/svg">
SVG代码
</svg>

组合标记，利用组合标记可以指定该组的画笔属性（例如填充色、画笔色，粗细等等）。如：

<svg width="100%" height="100%" version="1.1" xmlns="http://www.w3.org/2000/svg">

<g fill="transparent" stroke="#0000ff" stroke-width="1">
SVG代码段（1）
</g>

<g fill="transparent" stroke="#0000ff" stroke-width="2">
SVG代码段（2）
</g>
</svg>

SVG代码段可采用SVG各种标记，这里我只用了<polyline>标记来作图，用<text>标记来写字。如：

<polyline points="
50 10
900 10
900 450
50 450
50 10
"/>

或写成：

<polyline points="50 10 900 10 900 450 50 450 50 10 "/>

这种适合机读，简洁，上一种适合人读，清楚。

曲线、坐标，刻度都可用polyline来做。刻度是用虚线模式来得到的。同样的曲线可以用多种方法来做，我以为如下是最简的一种了。只要更换数据，即可画出任意曲线来。

在文本标签中，还可嵌入链接，如：

<a href="http://www.wtclab.net">
<text x="120" y="435" fill="blue" font-size="20" font-family="FangSong">&#x1F449; 超链接和仿宋字体输出演示Demo</text>
</a>

SVG文件是如有汉字等，要使用utf-8编码保存。

于是，SVG文件(svgtest.svg) 内容如下：（数据段有省略，并使用了html注释：）。注意，作图数据应依据绘图范围进行手工缩放，使之在SVG宽高范围内。

<svg width="100%" height="100%" version="1.1" xmlns="http://www.w3.org/2000/svg">
<g fill="transparent" stroke="#0000ff" stroke-width="1">
<!-- 框线 -->
<polyline points="
50 10
900 10
900 450
50 450
50 10
"/>
<!-- 坐标系 -->
<polyline points="
50 200
900 200
"/>

<polyline points="
450 10
450 450
"/>
<!-- 刻度 -->
<polyline points="
450 50
450 450
" stroke-dasharray="1 49" stroke-width="15"/>
<polyline points="
50 200
950 200
" stroke-dasharray="1 49" stroke-width="15"/>

</g>

<g>
<text x="200" y="380" fill="blue" font-size="20" font-family="SimHei">AM Modulation 波</text>
<text x="200" y="410" fill="blue" font-size="20" font-family="KaiTi">楷书字体输出演示Demo</text>

<a href="http://www.wtclab.net">
<text x="120" y="435" fill="blue" font-size="20" font-family="FangSong">&#x1F449; 超链接和仿宋字体输出演示Demo</text>
</a>
</g>

<!-- 数据 -->
<g fill="transparent" stroke="#ff00ff" stroke-width="2">
<polyline points="
1.00E+02	3.50E+02
1.04E+02	3.21E+02
1.08E+02	2.46E+02
1.11E+02	1.54E+02
......
8.43E+02	2.16E+02
8.46E+02	2.41E+02
"
/>
</g>
</svg>

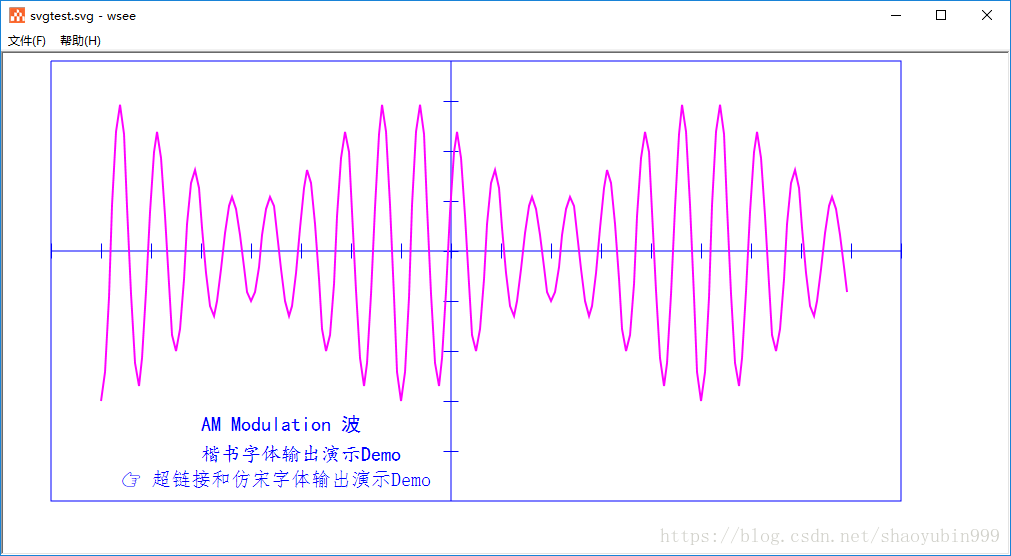

作图结果

作图结果文件svgtest.svg 可用我在基于IE内核的多媒体文件可视化程序实现中所做程序来查看，也可使用任意的浏览器来打开。如下：

在这里插入图片描述

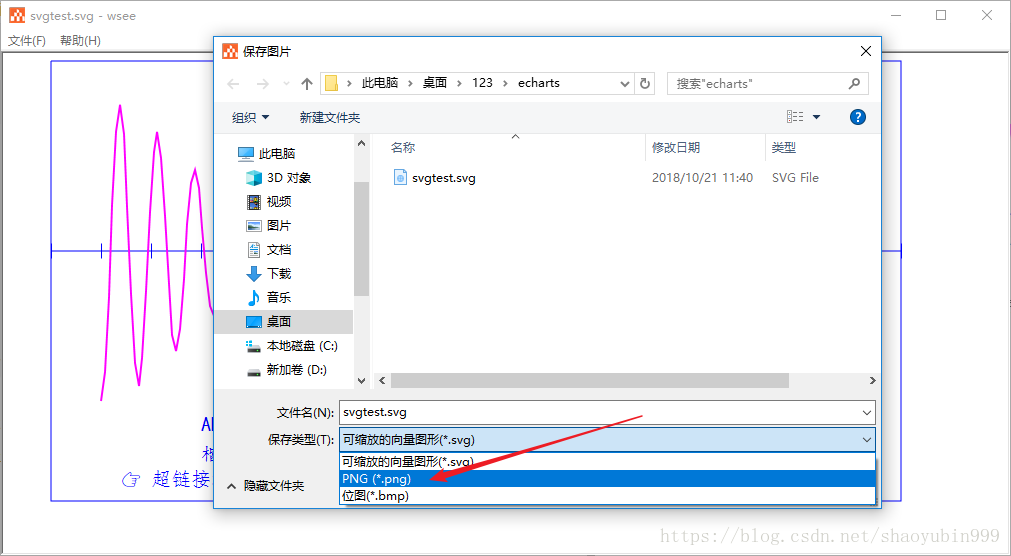

SVG文件很容易转换为png图片。在浏览器或如上程序中点鼠标右键选另存为png格式即可。
在这里插入图片描述

完整的SVG源码

<svg width="1000" height="500" version="1.1" xmlns="http://www.w3.org/2000/svg">
<g fill="transparent" stroke="#0000ff" stroke-width="1">
<!-- 框线 -->
<polyline points="
50 10
900 10
900 450
50 450
50 10
"/>
<!-- 坐标系 -->
<polyline points="
50 200
900 200
"/>

<polyline points="
450 10
450 450
"/>
<!-- 刻度 -->
<polyline points="
450 50
450 450
" stroke-dasharray="1 49" stroke-width="15"/>
<polyline points="
50 200
950 200
" stroke-dasharray="1 49" stroke-width="15"/>

</g>

<g>
<text x="200" y="380" fill="blue" font-size="20" font-family="SimHei">AM Modulation 波</text>
<text x="200" y="410" fill="blue" font-size="20" font-family="KaiTi">楷书字体输出演示Demo</text>

<a href="http://www.wtclab.net">
<text x="120" y="435" fill="blue" font-size="20" font-family="FangSong">&#x1F449; 超链接和仿宋字体输出演示Demo</text>
</a>

</g>


<!-- 数据 -->
<g fill="transparent" stroke="#ff00ff" stroke-width="2">
<polyline points="
1.00E+02	3.50E+02
1.04E+02	3.21E+02
1.08E+02	2.46E+02
1.11E+02	1.54E+02
1.15E+02	8.06E+01
1.19E+02	5.38E+01
1.23E+02	8.31E+01
1.26E+02	1.56E+02
1.30E+02	2.43E+02
1.34E+02	3.12E+02
1.38E+02	3.35E+02
1.41E+02	3.07E+02
1.45E+02	2.40E+02
1.49E+02	1.61E+02
1.53E+02	1.01E+02
1.56E+02	8.09E+01
1.60E+02	1.07E+02
1.64E+02	1.65E+02
1.68E+02	2.33E+02
1.71E+02	2.84E+02
1.75E+02	3.00E+02
1.79E+02	2.78E+02
1.83E+02	2.28E+02
1.86E+02	1.73E+02
1.90E+02	1.32E+02
1.94E+02	1.19E+02
1.98E+02	1.37E+02
2.01E+02	1.77E+02
2.05E+02	2.22E+02
2.09E+02	2.55E+02
2.13E+02	2.65E+02
2.16E+02	2.50E+02
2.20E+02	2.18E+02
2.24E+02	1.82E+02
2.28E+02	1.55E+02
2.31E+02	1.46E+02
2.35E+02	1.58E+02
2.39E+02	1.84E+02
2.43E+02	2.16E+02
2.46E+02	2.41E+02
2.50E+02	2.50E+02
2.54E+02	2.41E+02
2.58E+02	2.16E+02
2.61E+02	1.84E+02
2.65E+02	1.58E+02
2.69E+02	1.46E+02
2.73E+02	1.55E+02
2.76E+02	1.82E+02
2.80E+02	2.18E+02
2.84E+02	2.50E+02
2.88E+02	2.65E+02
2.91E+02	2.55E+02
2.95E+02	2.22E+02
2.99E+02	1.77E+02
3.03E+02	1.37E+02
3.06E+02	1.19E+02
3.10E+02	1.32E+02
3.14E+02	1.73E+02
3.18E+02	2.28E+02
3.21E+02	2.78E+02
3.25E+02	3.00E+02
3.29E+02	2.84E+02
3.33E+02	2.33E+02
3.36E+02	1.65E+02
3.40E+02	1.07E+02
3.44E+02	8.09E+01
3.48E+02	1.01E+02
3.51E+02	1.61E+02
3.55E+02	2.40E+02
3.59E+02	3.07E+02
3.63E+02	3.35E+02
3.66E+02	3.12E+02
3.70E+02	2.43E+02
3.74E+02	1.56E+02
3.78E+02	8.31E+01
3.81E+02	5.38E+01
3.85E+02	8.06E+01
3.89E+02	1.54E+02
3.93E+02	2.46E+02
3.96E+02	3.21E+02
4.00E+02	3.50E+02
4.04E+02	3.21E+02
4.08E+02	2.46E+02
4.11E+02	1.54E+02
4.15E+02	8.06E+01
4.19E+02	5.38E+01
4.23E+02	8.31E+01
4.26E+02	1.56E+02
4.30E+02	2.43E+02
4.34E+02	3.12E+02
4.38E+02	3.35E+02
4.41E+02	3.07E+02
4.45E+02	2.40E+02
4.49E+02	1.61E+02
4.53E+02	1.01E+02
4.56E+02	8.09E+01
4.60E+02	1.07E+02
4.64E+02	1.65E+02
4.68E+02	2.33E+02
4.71E+02	2.84E+02
4.75E+02	3.00E+02
4.79E+02	2.78E+02
4.83E+02	2.28E+02
4.86E+02	1.73E+02
4.90E+02	1.32E+02
4.94E+02	1.19E+02
4.98E+02	1.37E+02
5.01E+02	1.77E+02
5.05E+02	2.22E+02
5.09E+02	2.55E+02
5.13E+02	2.65E+02
5.16E+02	2.50E+02
5.20E+02	2.18E+02
5.24E+02	1.82E+02
5.28E+02	1.55E+02
5.31E+02	1.46E+02
5.35E+02	1.58E+02
5.39E+02	1.84E+02
5.43E+02	2.16E+02
5.46E+02	2.41E+02
5.50E+02	2.50E+02
5.54E+02	2.41E+02
5.58E+02	2.16E+02
5.61E+02	1.84E+02
5.65E+02	1.58E+02
5.69E+02	1.46E+02
5.73E+02	1.55E+02
5.76E+02	1.82E+02
5.80E+02	2.18E+02
5.84E+02	2.50E+02
5.88E+02	2.65E+02
5.91E+02	2.55E+02
5.95E+02	2.22E+02
5.99E+02	1.77E+02
6.03E+02	1.37E+02
6.06E+02	1.19E+02
6.10E+02	1.32E+02
6.14E+02	1.73E+02
6.18E+02	2.28E+02
6.21E+02	2.78E+02
6.25E+02	3.00E+02
6.29E+02	2.84E+02
6.33E+02	2.33E+02
6.36E+02	1.65E+02
6.40E+02	1.07E+02
6.44E+02	8.09E+01
6.48E+02	1.01E+02
6.51E+02	1.61E+02
6.55E+02	2.40E+02
6.59E+02	3.07E+02
6.63E+02	3.35E+02
6.66E+02	3.12E+02
6.70E+02	2.43E+02
6.74E+02	1.56E+02
6.78E+02	8.31E+01
6.81E+02	5.38E+01
6.85E+02	8.06E+01
6.89E+02	1.54E+02
6.93E+02	2.46E+02
6.96E+02	3.21E+02
7.00E+02	3.50E+02
7.04E+02	3.21E+02
7.08E+02	2.46E+02
7.11E+02	1.54E+02
7.15E+02	8.06E+01
7.19E+02	5.38E+01
7.23E+02	8.31E+01
7.26E+02	1.56E+02
7.30E+02	2.43E+02
7.34E+02	3.12E+02
7.38E+02	3.35E+02
7.41E+02	3.07E+02
7.45E+02	2.40E+02
7.49E+02	1.61E+02
7.53E+02	1.01E+02
7.56E+02	8.09E+01
7.60E+02	1.07E+02
7.64E+02	1.65E+02
7.68E+02	2.33E+02
7.71E+02	2.84E+02
7.75E+02	3.00E+02
7.79E+02	2.78E+02
7.83E+02	2.28E+02
7.86E+02	1.73E+02
7.90E+02	1.32E+02
7.94E+02	1.19E+02
7.98E+02	1.37E+02
8.01E+02	1.77E+02
8.05E+02	2.22E+02
8.09E+02	2.55E+02
8.13E+02	2.65E+02
8.16E+02	2.50E+02
8.20E+02	2.18E+02
8.24E+02	1.82E+02
8.28E+02	1.55E+02
8.31E+02	1.46E+02
8.35E+02	1.58E+02
8.39E+02	1.84E+02
8.43E+02	2.16E+02
8.46E+02	2.41E+02
"
/>
</g>

</svg>
