UWB分析学习

UWB技术简介

UWB技术是一种使用1GHz以上频率带宽的无线载波通信技术。它不采用正弦载波，而是利用纳秒级的非正弦波窄脉冲传输数据，因此其所占的频谱范围很大，尽管使用无线通信，但其数据传输速率可以达到几百兆比特每秒以上。使用UWB技术可在非常宽的带宽上传输信号，美国联邦通信委员会（FCC）对UWB技术的规定为：在3.1~10.6GHz频段中占用500MHz以上的带宽。

以下摘取自百度文献

UWB优势

1.系统结构的实现比较简单

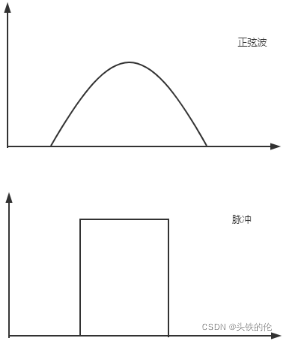

区别于传统正弦波技术，UWB技术则不使用载波，它通过发送纳秒级非正弦波窄脉冲来传输数据信号。UWB系统中的发射器直接用脉冲小型激励天线，不需要传统收发器所需要的上变频，从而不需要功用放大器与混频器。

2.高速的数据传输

民用商品中，一般要求UWB信号的传输范围为10m以内，根据经过修改的信道容量公式，民用商品数据传输速率可达500Mbit/s，UWB技术是实现个人通信和无线局域网的一种理想调制技术。UWB技术以非常宽的频率带宽来换取高速的数据传输，并且不单独占用已经拥挤不堪的频率资源，而是共享其他无线技术使用的频带。

3.功耗低

UWB系统使用间歇的脉冲来发送数据，脉冲持续时间很短，一般在0.20~1.5ns之间，有很低的占空比，系统耗电很低，在高速通信时系统的耗电量仅为几百微瓦至几十毫瓦。民用UWB设备的功率一般是传统移动电话所需功率的1/100左右，是蓝牙设备所需功率的1/20左右。

4.安全性高

作为通信系统的物理层技术，UWB技术具有天然的安全性能。由于UWB信号一般把信号能量弥散在极宽的频带范围内，对于一般通信系统来说，UWB信号相当于白噪声信号，并且在大多数情况下，UWB信号的功率谱密度低于自然的电子噪声的功率谱密度，从电子噪声中将脉冲信号检测出来是一件非常困难的事。

5.多径分辨能力强

由于常规无线通信的射频信号大多为连续信号或其持续时间远大于多径传播时间，多径传播效应限制了通信质量和数据传输速率，由于超宽带无线电发射的是持续时间极短且占空比极小的单周期脉冲，多径信号在时间上是可分离的。假如多径脉冲要在时间上发生交叠，其多径传输路径长度应小于脉冲宽度与传播速度的乘积。由于脉冲多径信号在时间上不重叠，很容易分离出多径分量以充分利用发射信号的能量。大量的实验表明，对常规无线电信号多径衰落深达10~30dB的多径环境，对超宽带无线电信号的衰落最多不到5dB。

6.定位精确

冲激脉冲具有很高的定位精度。采用UWB技术，很容易将定位与通信合一，而常规无线电难以做到这一点。UWB技术具有极强的穿透能力，可在室内和地下进行精确定位，而GPS（全球定位系统）只能工作在GPS定位卫星的可视范围之内。与GPS提供绝对地理位置不同，超宽带无线电定位器可以给出相对位置，其定位精度可达厘米级。

7.工程简单造价便宜

在工程实现上，UWB技术比其他无线技术要简单得多，可全数字化实现。它只需要以一种数学方式产生脉冲，并对脉冲进行调制，而实现上述过程所需的电路都可以被集成到一个芯片上，设备的成本很低。

UWB频段

频率范围：3.1GHz~10.6GHz；

系统功耗：1mW~4mW；

脉冲宽度：0.2ns~1.5ns；

重复周期：25ns~1ms；

发射功率：<-41.3 dBm/MHz；

数据速率：几十到几百Mb/s；

分解多路径时延：≤1ns；

多径衰落：≤5dB；

系统容量：大大高于3G系统；

空间容量：1000kb/m2。

Android中的UWB

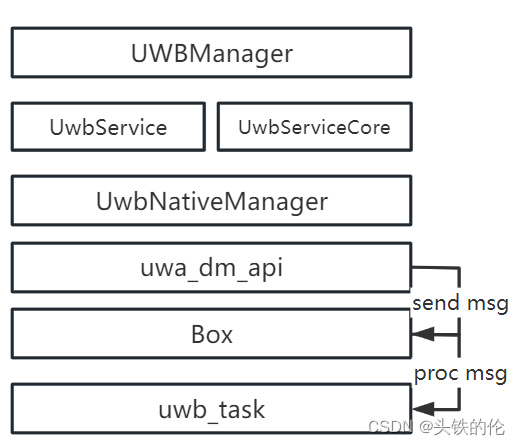

Android中UWB功能仅仅用于定位且无厂商支持，仅为一个基础的实现接口。Android-T中已经实现UWB功能，UWB代码实现和bt stack的代码风格很像。
