1. 知识补充

• WebSokcet协议：一种在单个TCP连接上进行全双工通信的协议。WebSocket使得客户端和服务器之间的数据交换变得更加简单，允许服务端主动向客户端推送数据。在WebSocket API中，浏览器和服务器只需要完成一次握手，两者之间就直接可以创建持久性的连接，并进行双向数据传输。
• RFB协议：Remote Frame Buffer 远程帧缓冲协议，用于远程访问图形用户界面的协议。
• 图像传输特点：RFB 协议会在服务器端将窗口在显存中画好，然后将图像传给客户端，客户端只需要将得到的图像解码显示即可。
• RFB 适用范围： RFB协议于瘦客户端，瘦客户端指的是最大可能减轻客户端的负担，多数工作由服务器端完成。
• RFB协议连接流程：与大多数协议一样，它也是通过TCP /IP协议簇连接。
  首先是握手报文，目的是对协议版本和加密方式进行协商。
  第二步是初始化报文，主要用于客户和服务器的初始化消息。
  最后就是正常协议的交互，客户端可以按需发送消息，然后可以获得服务器的回复。

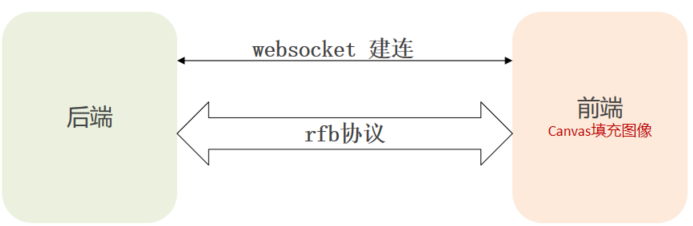

2. 如何获取到图像帧

1. websocket 建连
2. fb协议信息交互，获取图像帧数据
3. canvas填充图像


3. WebSocket建连

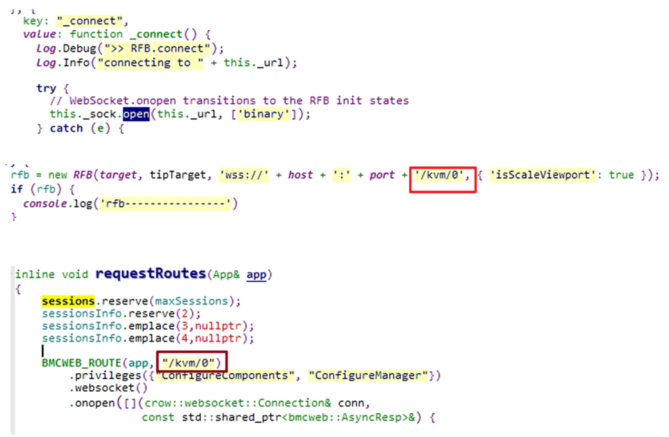

kvm前端创建websocket，连接到数据中转模块；然后数据中转模块创建websocket，连接到kvm后端，完成websocket连接通道的建立。

参考代码：
webui\node_modules@novnc\novnc\core\rfb.js
webui\node_modules@novnc\novnc\core\websock.js

4. RFB协议交互

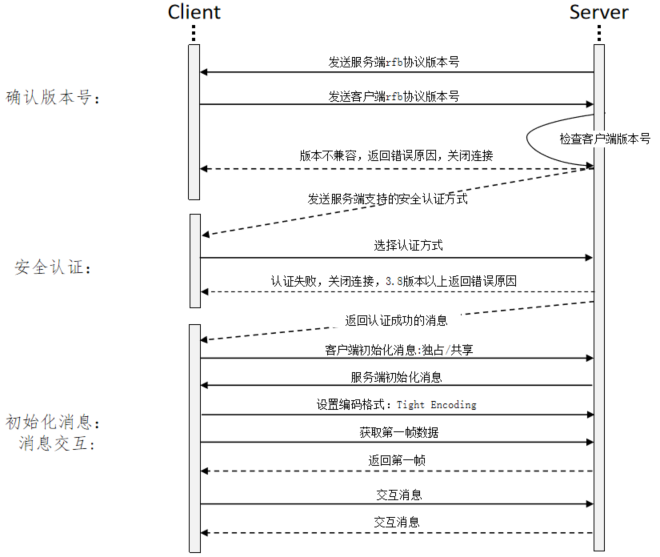

整体交互流程如下所示：

• 接收并发送rfb版本号：
  _handle_message()(line815) -> _init_msg()(line1746) -> _negotiate_protocol_vertion();

• 当前使用的版本号为: RFB 003.008


• rfb协议安全认证

安全认证流程及涉及接口：
确认主从权限：
   _negotiate_oem_magic() ；
接收安全认证方式类型列表：
   _negotiate_security();
选择安全认证方式： None
接收安全认证结果：
   _handle_security_result();

• rfb协议信息交互

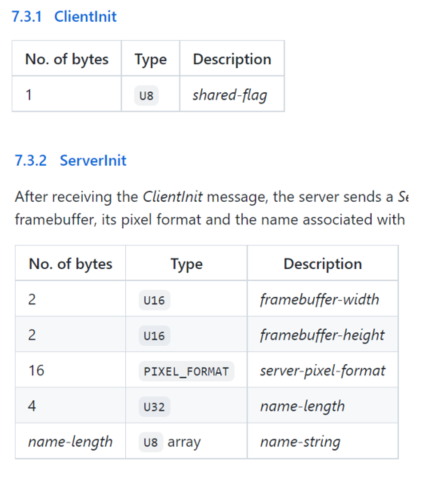

客户端初始化：
发送远程会话模式，独占或共享；
服务端初始化 _negotiate_server_init()：
接收图像相关参数 _negotiate_server_init()
发送图像编码格式 clientEncodings()  Tight Encoding
消息交互 _normal_msg()(line1908) ：
获取第一帧数据：_framebufferUpdate()(line2182) ;

5. Canvas图像填充

• 创建canvas节点：
  document.createElement()
• 节点绑定：

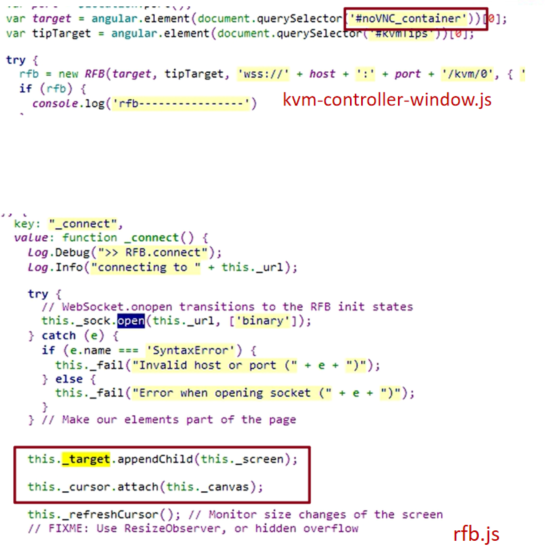

  Websocket建连成功将canvas节点绑定到noVNC_container之下；取消连接则移除相应canvas节点；
• 图像填充：
  _framebufferUpdate ()(line2182)
  display.flip()(line256) drawImage();
