TMS320F280049 EPWM模块--功率拓扑中的应用（9）

最新推荐文章于 2025-01-07 16:18:24 发布
最新推荐文章于 2025-01-07 16:18:24 发布
阅读量434 收藏 5
点赞数 1
分类专栏： TI C2000 文章标签： mcu
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/shacheyoumen/article/details/137772078
版权
本文详细描述了使用TMS320F28004x微控制器的三相交错DC-DC转换器设计，包括EPWM的配置与应用，以及全桥转换电路的示例。通过电路图和波形图展示，阐述了EPWM如何控制开关管以实现不同相位输出。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

三相交错DC-DC转换器

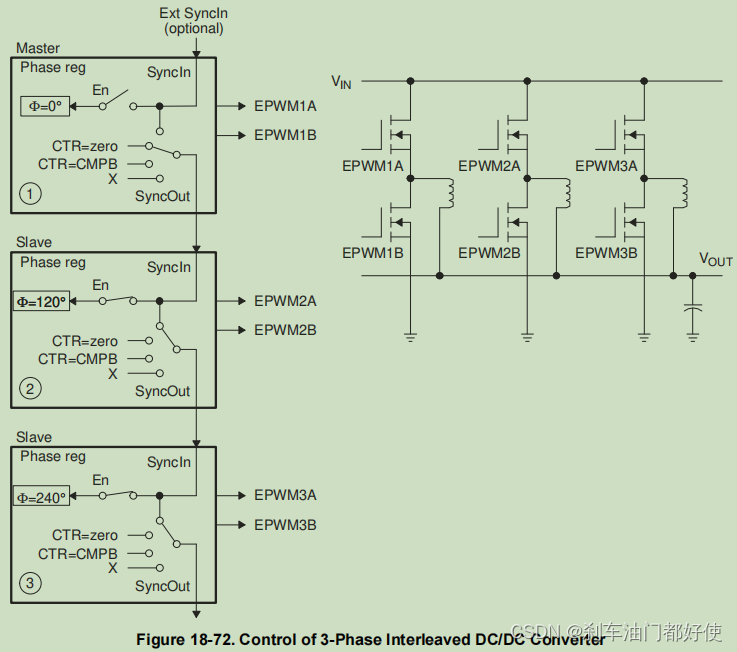

下图为示意框图。右侧为电路示意图，可以看到用了3路epwm，每路epwm的A/B两端口分别控制一个开关管。左侧为epwm配置示意图，可以看到epwm1在ctr=zero时产生同步信号输出，然后同步到epwm2和3。epwm1/2/3的相位分别设置为0/120/240°。

实际产生的波形图下图所示。

全桥转换

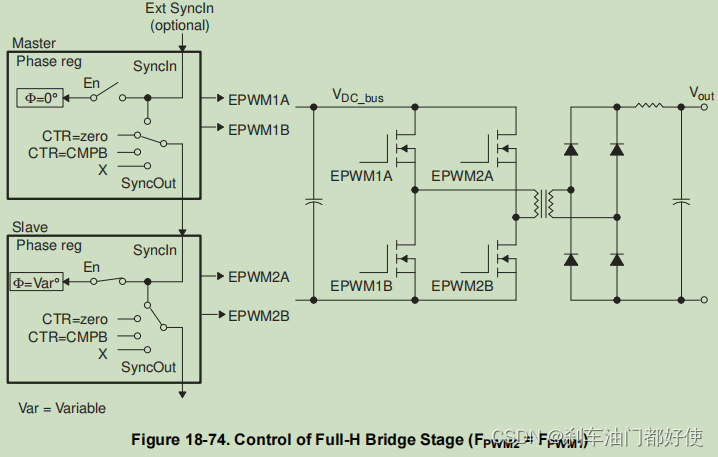

下图是全桥转换的示意图。右侧是电路示意图，可以看到使用了2路epwm控制全桥的4个开关管。左侧是epwm配置示意图。

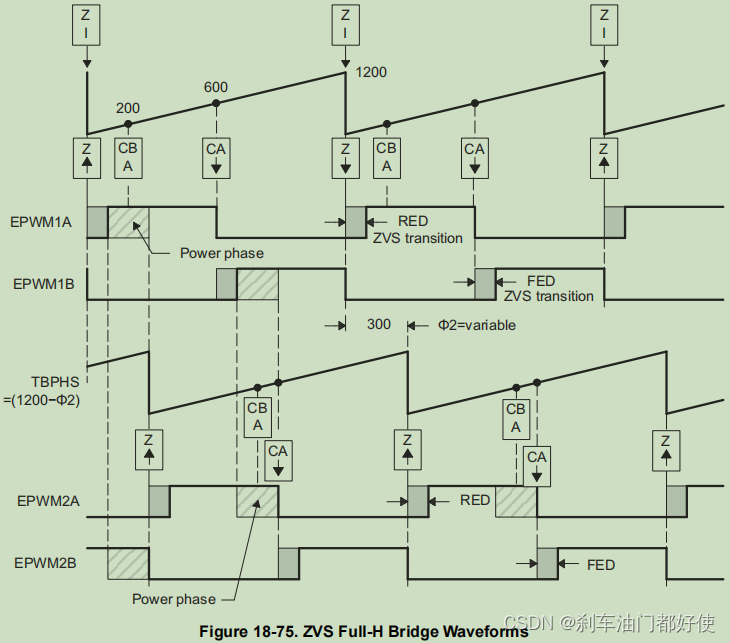

下图是波形输出示意图。

 参考文档：

TMS320F28004x Real-Time Microcontrollers Technical Reference Manual (Rev. G)
