GIC学习

中断类型

1. Peripheral interrupt：private peripheral interrupt(PPI), shared peripheral interrupt(SPI)
   触发方式：边沿或电平触发
2. Software-generated interrupt(SGI): 写GICD_SGIR寄存器进行配置
   触发方式：边沿触发
3. virtual interrupt
4. maintenance interrupt

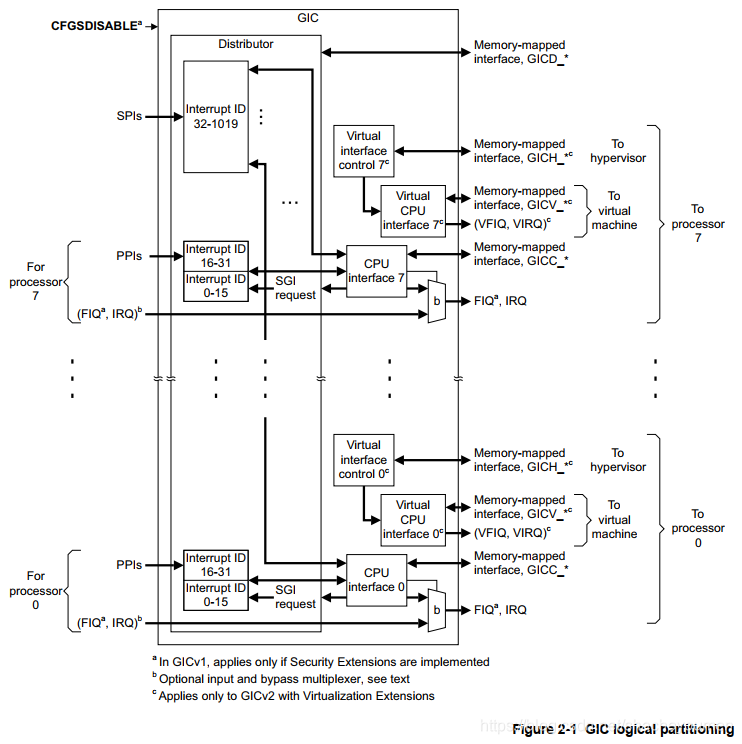

GIC组成

Distributor
CPU interfaces
Virtual CPU interfaces: virtual interface control, virtual cpu interface

Distributor

interrupt ID

每个CPU interface可以设置1020个中断。
ID0-ID15用于SGIs
其中ID0-ID7用于非安全中断
ID8-ID15用于安全中断
ID16-ID31用于PPIs
ID32-ID1019用于SPIs

GIC-400 寄存器地址

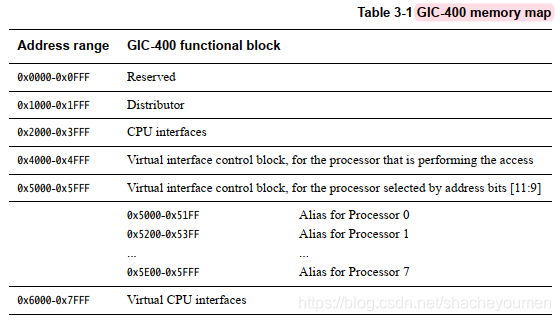

基地址

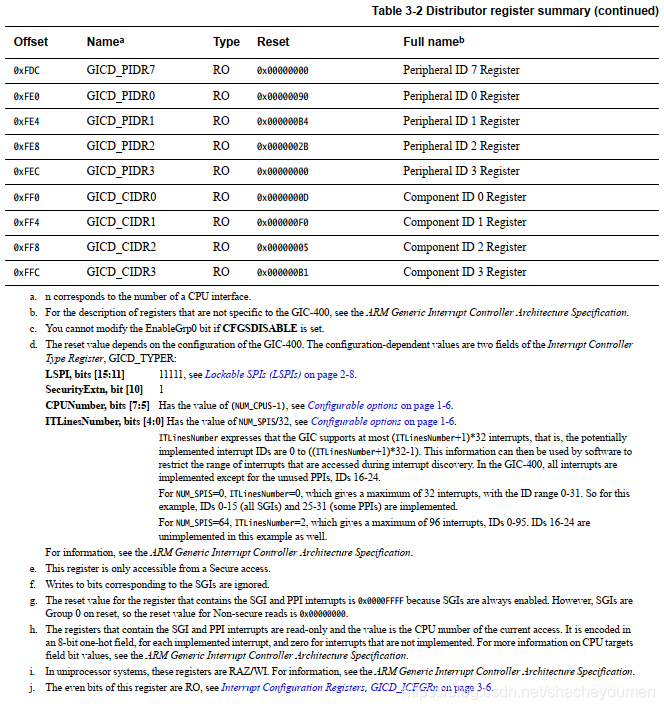

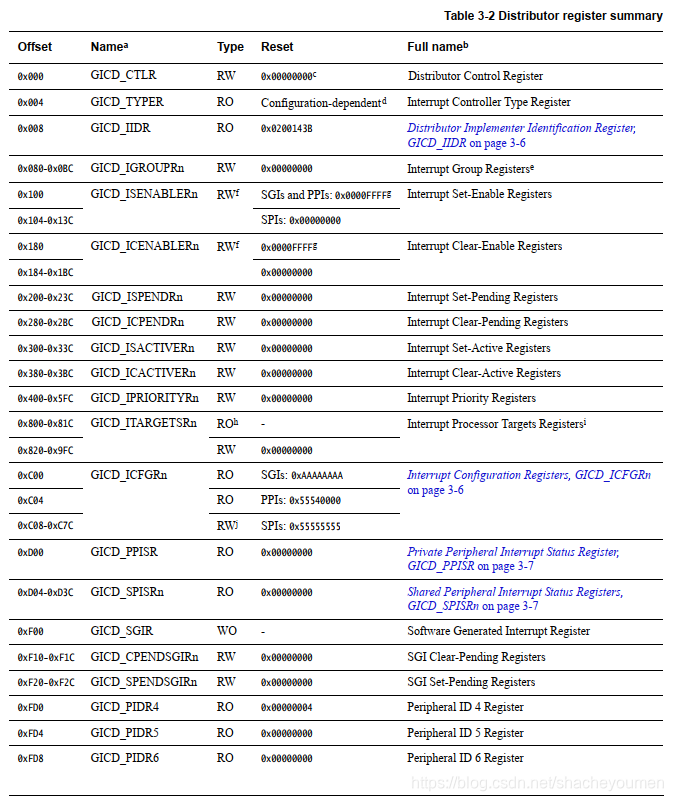

Distributor寄存器地址

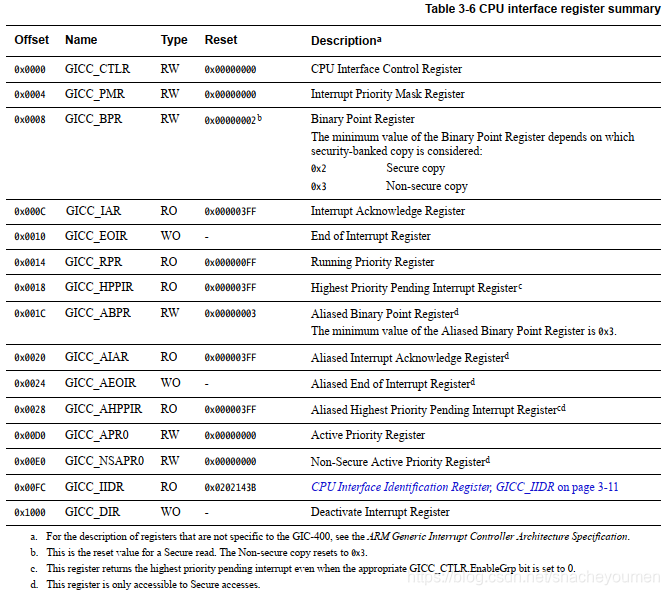

CPU interface寄存器地址
