UML模型图

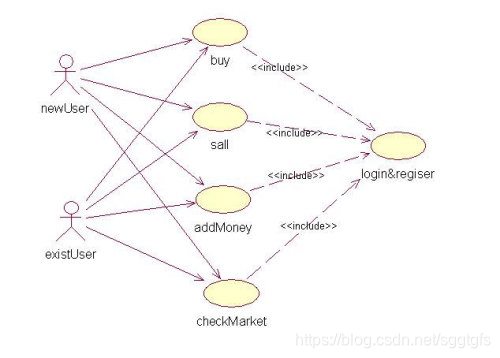

3).用例图：

描述一组用例、参与者以及它们之间的关系，其展示的是该系统在它的外面环境中所提供的外部可见服务。如下图

4).交互图：

包括序列图（顺序图）和协作图，两者对应，顺序图是强调消息时间顺序，有对象生命线和控制焦点。协作图是强调接收和发送消息的对象的结构组织，有路径和顺序号。如下图

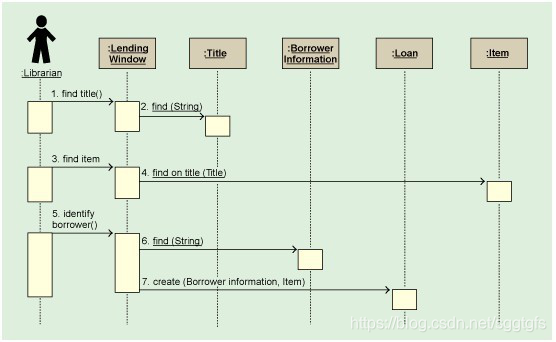

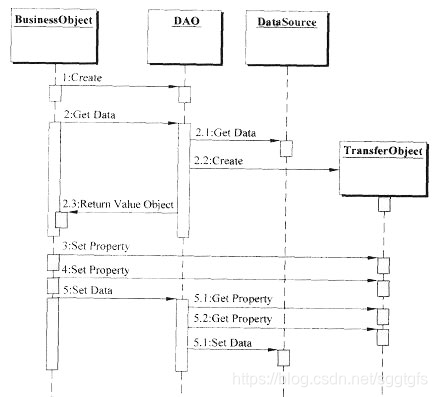

4.1). 序列图：

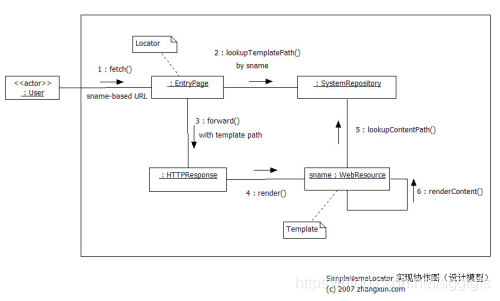

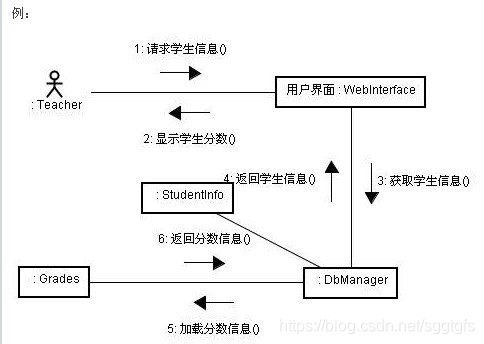

4.2). 协作图：

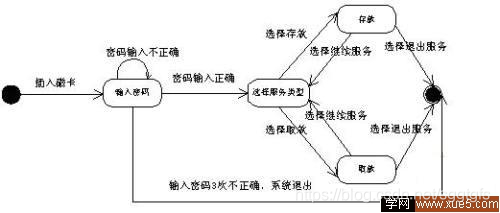

5). 状态图：

展示了一个状态机，由状态、转换、事件和活动组成。强调事件行为的顺序。如下图

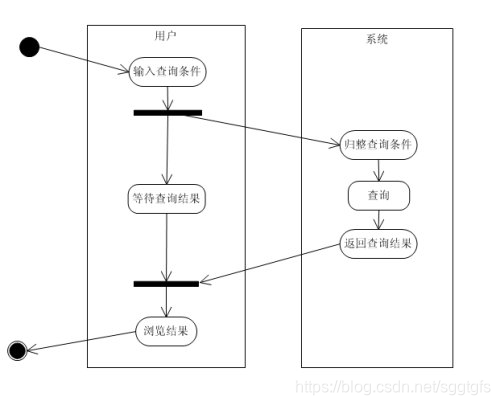

6). 活动图：

是一种特殊的状态图，实现一个活动到另一个活动的流程。如下图

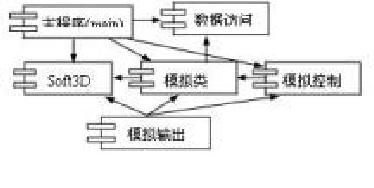

7). 构件图

构件图展示一组构件之间的组织和依赖关系，并以全局的模型展示出来。

8). 部署图：

部署图是构件的配置及描述系统如何在硬件上部署。如下图
