本文介绍如何使用C# WPF代码手动绘制图形，包括带缺口的圆、带箭头的线和字符串。首先，通过Canvas绘制一个圆，并解释如何创建缺口圆。接着，展示了绘制带有箭头的直线的方法，以及添加文本标签的步骤。最后，讨论了在WPF界面中如何正确加载和定位这些图形元素。

概述

有时候我们的程序界面中需要显示一些简单的示意图，一般我们有原图的话直接嵌入我们程序就可以，但有时候我们没有原图，这时候我们不妨用代码自己画出来.

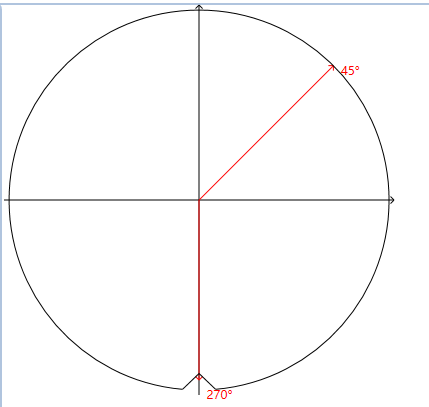

今天小编要给大家展示的是这样一副图片：

接下来，我就用代码纯手动给画出来。

绘制说明

① 首先绘制一个圆：

 var elip = new Ellipse();
                elip.Height = d;
                elip.Width = d;
                elip.Stroke = stroke;
                elip.StrokeThickness = 1;

                Canvas.SetTop(elip, marge);
                Canvas.SetLeft(elip, marge);
                this.canvas.Children.Add(elip);

这里Stroke拥戴设置线的颜色，StrokeThickness设置线宽，Height 圆的高度，Width设置宽度，SetTop用来设置圆相对于画布的顶部距离，SetLeft用来设置圆相对于画布左边的距离， this.canvas.Children.Add(elip)用来把创建的控件添加到画布中.

但是我们今天要画的是一个带缺口的圆，那这个就不能满足要求了，那看第二步；

②画一个缺口圆：
