程序线性补偿和传感器硬件补偿，涉及到传感器信号处理的两种核心思路。我们来详细拆解一下它们的区别。

简单来说：

传感器本身硬件补偿：是在物理层面，通过额外的硬件元件或专用芯片，直接在传感器内部或电路板上对原始信号进行修正。可以理解为 “在信号数字化之前，用物理方法治病”。
程序线性补偿（软件补偿）：是在数字层面，通过运行在微处理器（如MCU）上的算法程序，对已经数字化但仍有误差的信号进行数学修正。可以理解为 “在信号数字化之后，用数学方法治病”。

下面我们从多个维度进行详细对比。

维度	传感器硬件补偿	程序线性补偿（软件补偿）
本质	物理电路修正	数学模型修正
实现位置	传感器内部或紧邻的信号调理电路	微处理器（MCU）、CPU中运行的软件
补偿对象	模拟信号（或ASIC内部的数字信号）	数字信号
核心原理	利用电阻、电容、运放、或专用补偿芯片（ASIC）来产生反向的补偿信号或进行调理。	建立误差数学模型（如查表法、曲线拟合、多项式回归），用程序计算输出补偿值。
典型补偿内容	- 温漂：使用温敏元件（如热敏电阻）产生反向电压。 - 零位偏差：通过运放电路调整偏置电压。 - 非线性：使用二极管、晶体管等构成非线性电路进行线性化。	- 非线性：用高次多项式拟合输入-输出曲线。 - 温漂：测量温度，通过温度-误差关系函数进行补偿。 - 零位/灵敏度偏差：通过校准系数（如y = kx + b）进行修正。
优点	1. 响应快：模拟电路实时响应，无延迟。 2. 不占用CPU资源：独立于主控系统。 3. 稳定性高：不受软件跑飞、死机影响。 4. 处理高频信号能力强：适合动态变化快的信号。	1. 灵活性极高：修改补偿算法或参数无需改动硬件，只需更新软件。 2. 精度可以很高：复杂的数学模型（如高阶多项式、神经网络）可以逼近任意非线性误差。 3. 易于实现复杂补偿：可以轻松融合多因素（如温度、压力）进行协同补偿。 4. 成本低：节省了额外的硬件元件，降低了BOM成本。
缺点	1. 灵活性差：补偿方案固定，一旦电路设计完成很难修改。 2. 精度有限：受限于元器件精度和匹配度，难以实现非常复杂的补偿。 3. 成本高：增加额外的元器件或专用芯片。 4. 存在老化漂移：补偿电路自身的元器件也会随时间老化，引入新误差。	1. 依赖CPU：占用计算资源和内存。 2. 存在延迟：ADC转换和程序执行需要时间，不适合超高频动态补偿。 3. 稳定性依赖软件：程序bug可能导致补偿失效。 4. 需要校准：通常需要在生产线上进行校准以获取补偿参数。

具体例子说明

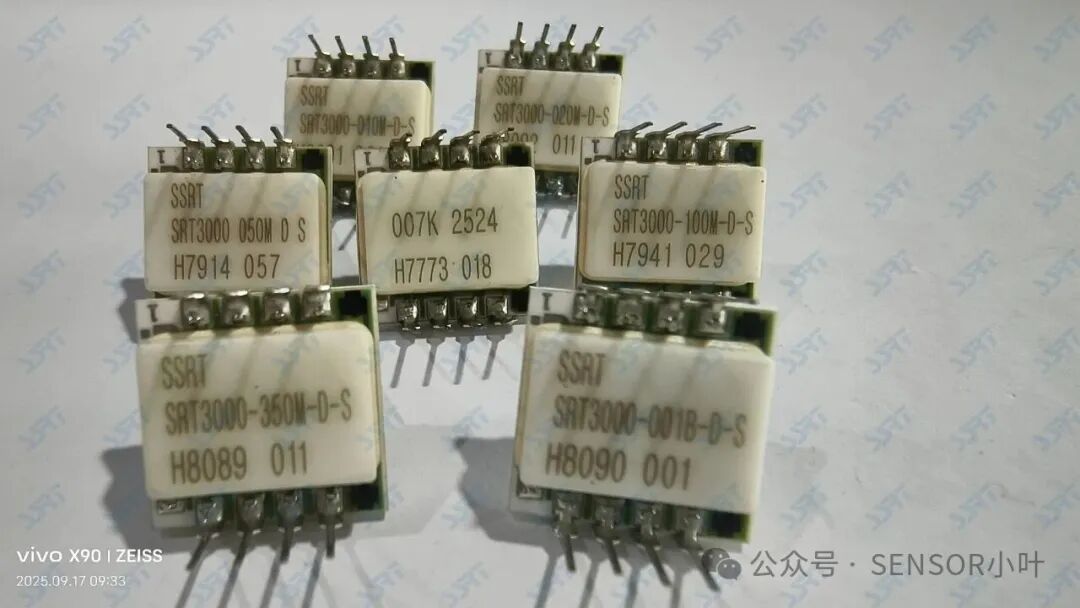

场景：一个压力传感器，其输出存在零位偏差、灵敏度误差和非线性。

1. 硬件补偿方案

零位偏差：在传感器的输出端连接一个运放电路，通过调整一个可变电阻（电位器）来提供一个反向的偏置电压，将零点调整到标准值。
灵敏度/温漂：在电路中加入一个热敏电阻，其电阻值随温度变化。这个变化会反馈到运放的放大倍数上，当温度升高导致传感器灵敏度下降时，电路自动增大放大倍数，进行抵消。
非线性：设计一个包含二极管或晶体管的非线性电路，其特性曲线恰好与传感器的非线性曲线相反，两者串联后，总输出就接近线性。

结果：从传感器的信号引脚直接输出一个已经过修正的、比较标准的模拟电压信号。主控MCU可以直接读取这个信号使用，无需再做处理。

2. 程序线性补偿方案

步骤1：数据采集与建模
- 在生产线上，将传感器置于恒温箱中，在多个已知压力点和多个温度点下，测量传感器的原始数字输出值（ADC值）。
- 获得一系列数据：(压力_真实, 温度, ADC_原始)
步骤2：建立数学模型
- 通过数学工具发现，传感器的误差可以用一个二元二次多项式很好地描述：
  压力_补偿 = a * (ADC_原始)² + b * (ADC_原始) + c * (温度) + d
- 通过拟合算法，计算出最优的系数 a, b, c, d。
步骤3：在程序中实现
- 将这些系数 a, b, c, d 存储在MCU的非易失存储器（如Flash）中。
- 在实际使用时，程序执行以下操作：
1. 读取当前的 ADC_原始 值。
2. 读取温度传感器的 温度 值。
3. 将 ADC_原始 和 温度 代入上面的公式进行计算。
4. 计算得到的 压力_补偿 就是最终的高精度压力值。

结果：MCU读取到的是传感器的原始、有误差的数字信号，但通过内部运行的一个小小的数学公式，输出了经过精确补偿后的结果。

总结与趋势

互补关系：在现代高性能传感器中，硬件补偿和软件补偿往往是结合使用的。硬件补偿负责处理一些基础的、共性的、要求速度快的误差（例如初步的温漂和零偏），将信号初步稳定；然后软件补偿再“精修”，处理残留的非线性和更复杂的交叉敏感问题，以达到极高的精度。
趋势：随着微处理器的计算能力越来越强、成本越来越低，软件补偿正变得越来越主流。其无与伦比的灵活性和高精度优势，使得许多传感器厂商倾向于生产“原始”信号输出（Raw Data）的传感器，将最终的补偿和校准工作交给下游的系统集成商通过软件完成，这样可以更好地适配不同的应用场景。
