一、系统概要



目前地基基础检测中的静载支墩等临时结构的安全监测，建（构）筑物、基坑的变形监测等常用监测工作手段是由技术人员使用相应仪器野外作业实施测试观测，气候的温湿度变化、人员素质、测试方法等影响测试精度的因属较多，监测频率低、周期短，特别是在恶劣天气条件下实施外业测试的难度很大，而恶劣天气时又是安全事故高发时段。基于以上因属，对于一些临时结构受现行测试技术的复杂性，往往不予监测，仅凭经验即实施作业，极易发生安全事故；多数建（构）筑物的变形观测未按标准规范实施，当建（构）筑物出现问题时往往因无长期的变形实测数据进行问题分析，相关单位缺少必要的实测数据进行经验总结。

通过采用数字传感器进行安全监测，将各传感器并入物联网，测试数据无线传输至室内控制主机，降低检测监测的现场操作难度，普及监测，降低安全事故的发生。

本综合管控云平台是一套基于云计算的物联网综合管控云服务平台。平台可适配于各种物联网应用系统，实时监控管理接入设备的状态与运行情况，并对设备进行远程操作，通过云平台对接物联网设备做到精确感知、精准操作、精细管理，提供稳定、可靠、低成本维护的一站式云端物联网平台。

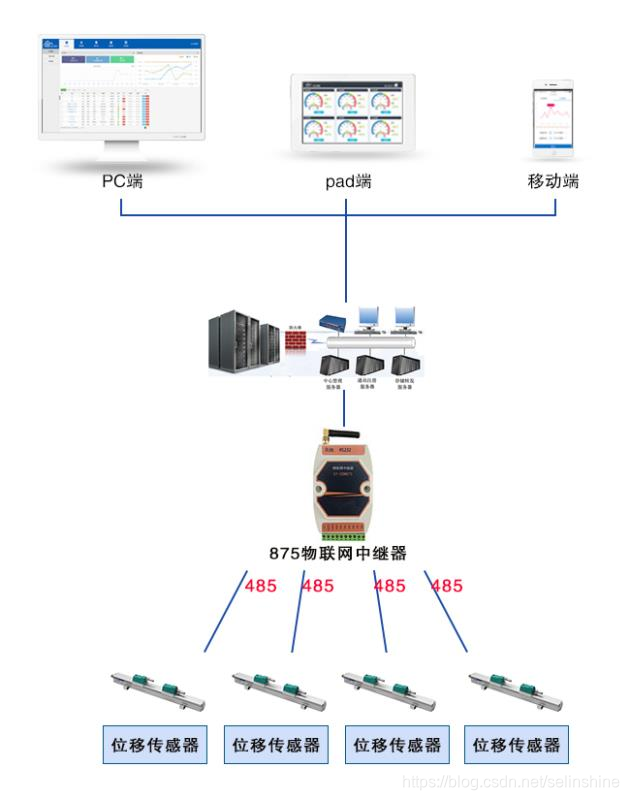

方案拓扑图



现场位移传感器的数据通过485线连接物联网中继器，中继器通过GPRS无线上传云平台，客户通过电脑网页或是手机app可以实时监控现场设备数据。

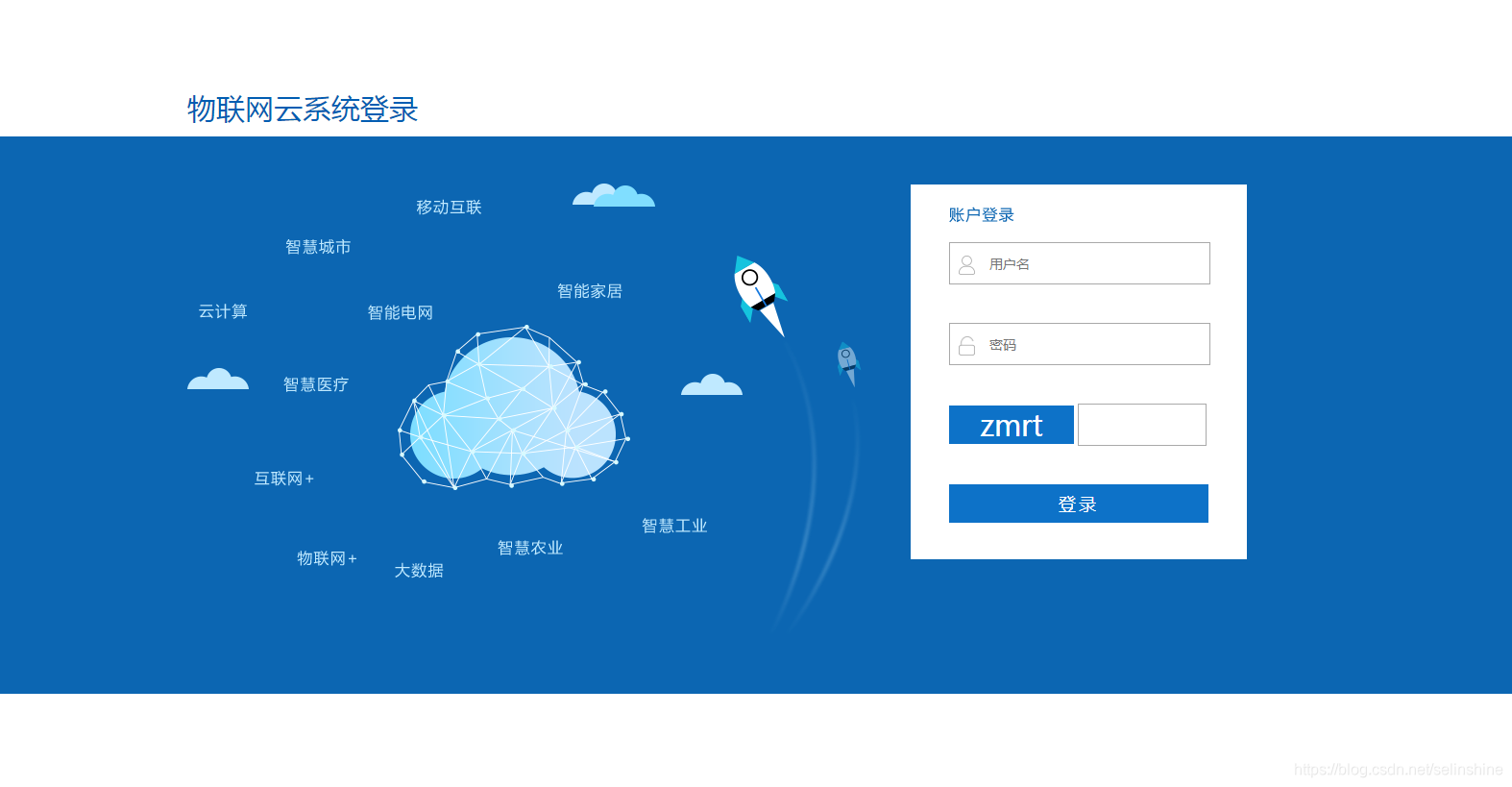

二、平台登录界面

打开浏览器，在浏览器地址栏输入平台系统网址http://xt.zeiot.top，按回车键进入物联网综合管控平台的登录页面。输入账号、密码、验证码，点击登录进入平台。



用户名：888 密码：888

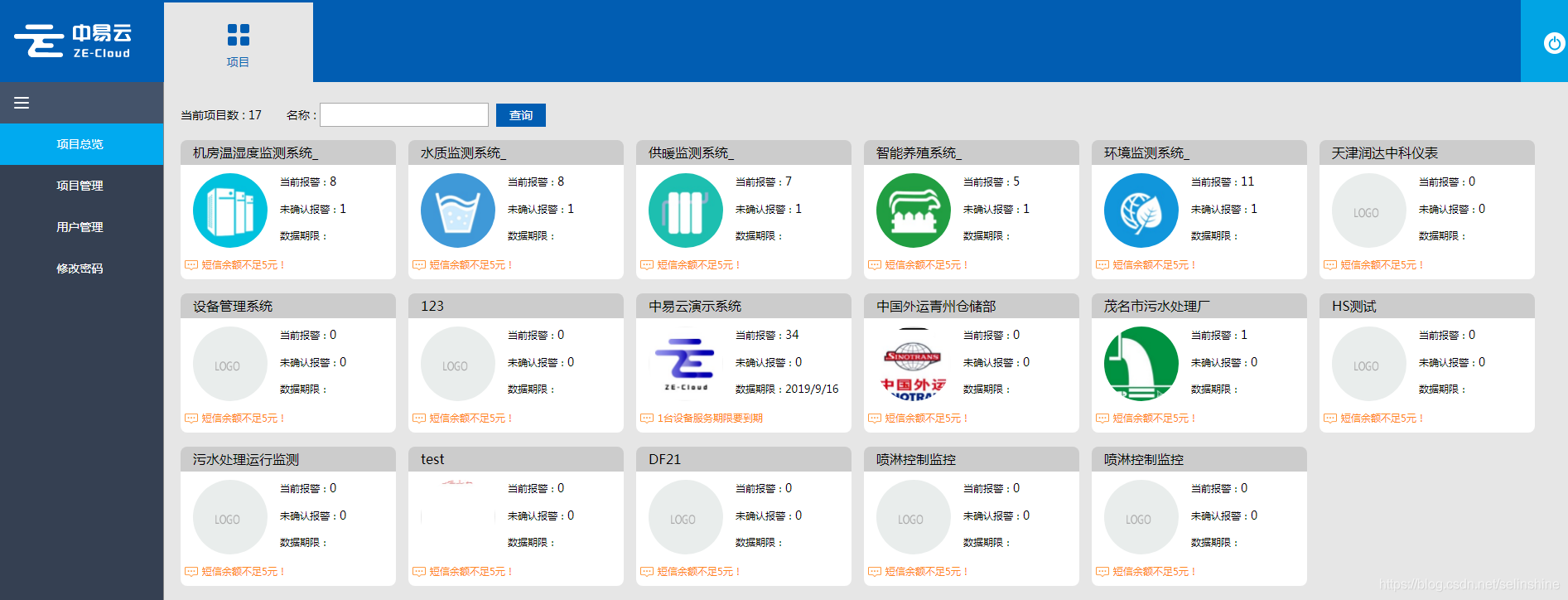

根据账号权限，用户可以监控多个项目数据，也可以监控单项目数据。





三、监控（单项目演示）

3.1设备实时数据监控

显示并查看所有监控数据的状态及数值。显示方式为：数据、列表。

3.1.1数据

显示所有项目输入参数的参数名称、信号强度、电池电量（限电池供电设备）、实时采集值、支持参数状态显示、图表显示等。

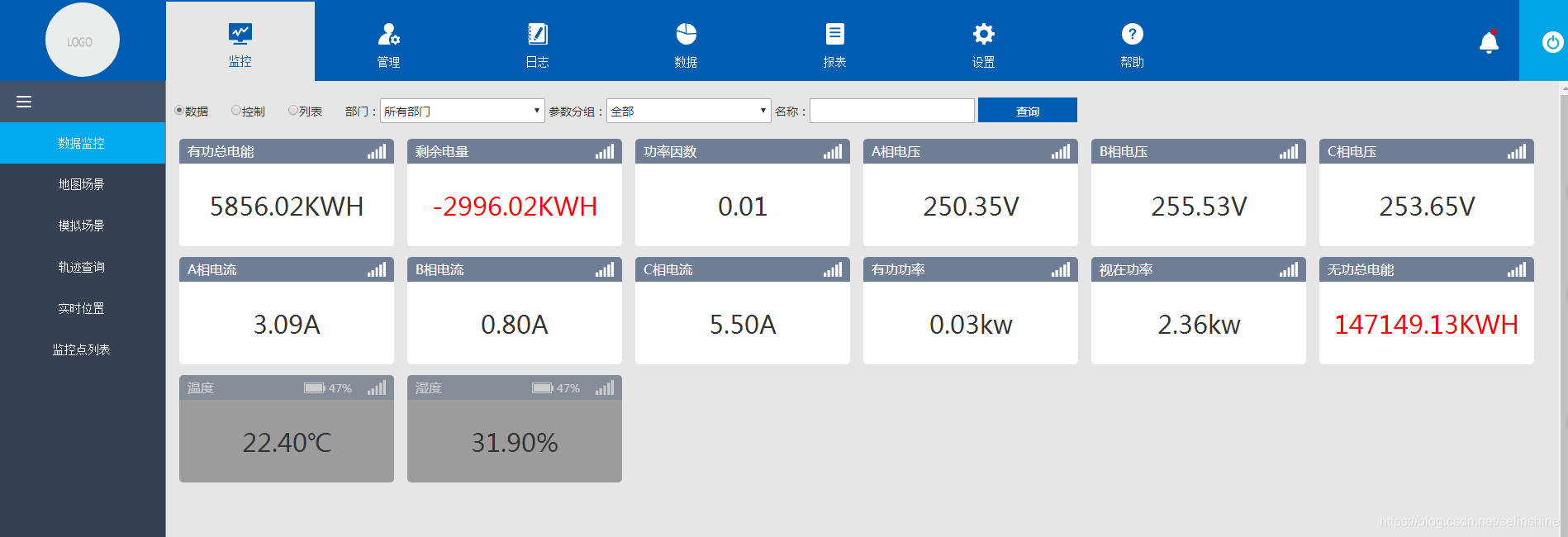

①数值显示（显示位移数据）

正常值：实时采集值为黑色，则为正常值。图1

报警值：当采集值超过/低于标准线时，实时采集值为红色。图2

设备离线：当设备离线时，数值显示模块变为灰色。图3

设备通讯正常：数值显示模块为白色。图4



                             图1
