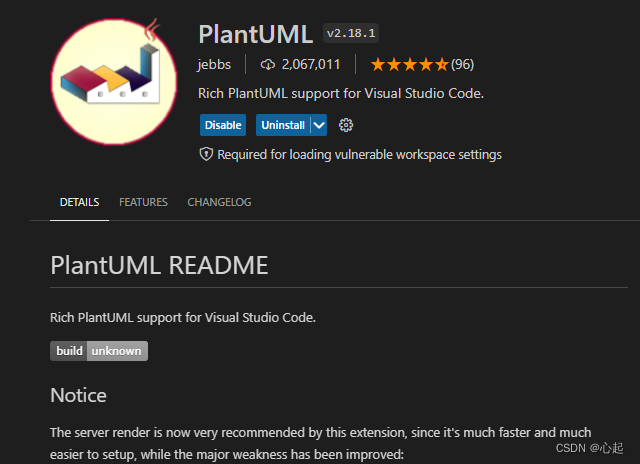

安装此插件

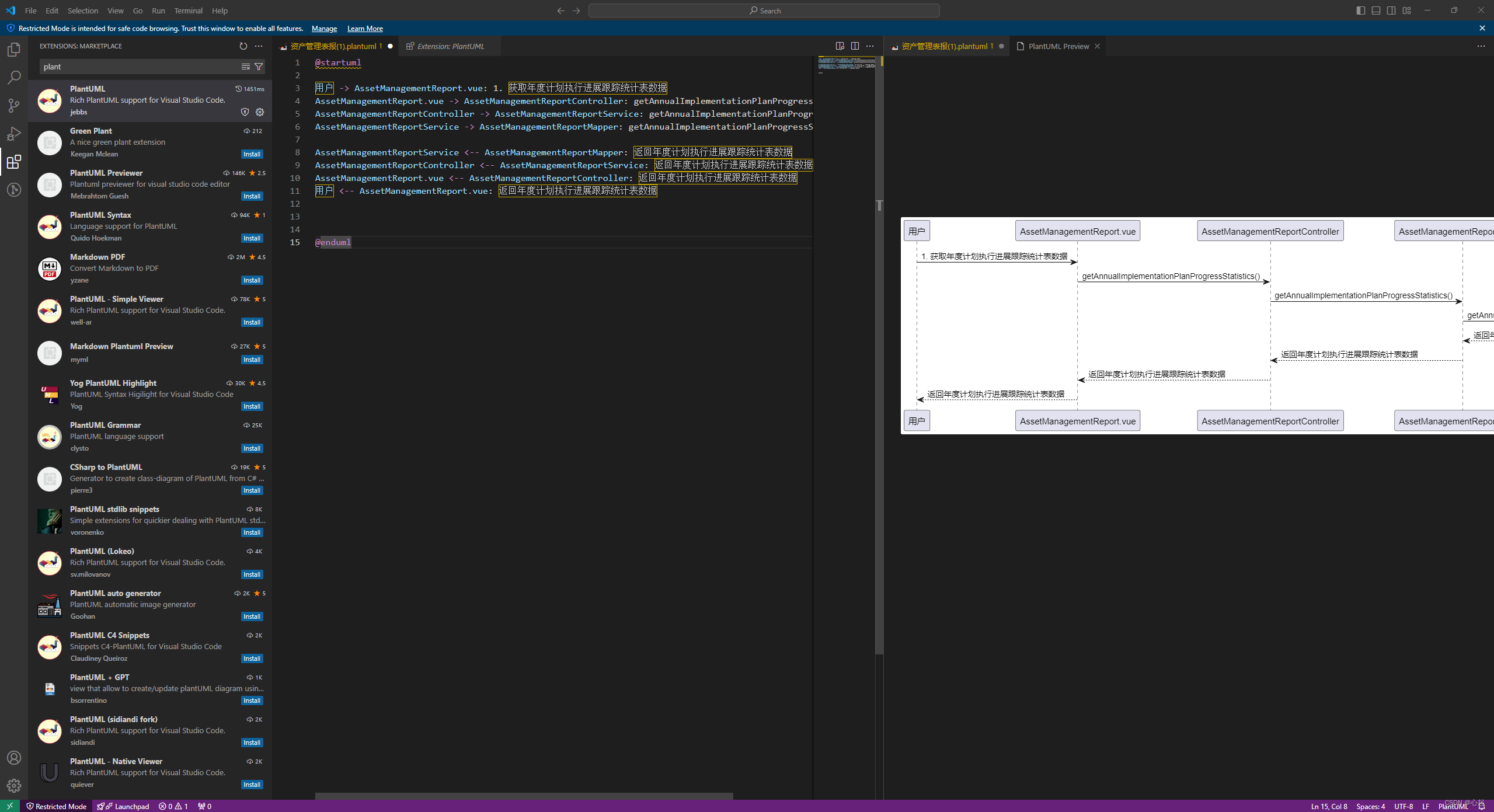

语法参考内容如下:

@startuml

用户 -> AssetManagementReport.vue: 1. 获取年度计划执行进展跟踪统计表数据
AssetManagementReport.vue -> AssetManagementReportController: getAnnualImplementationPlanProgressStatistics()
AssetManagementReportController -> AssetManagementReportService: getAnnualImplementationPlanProgressStatistics()
AssetManagementReportService -> AssetManagementReportMapper: getAnnualImplementationPlanProgressStatistics()

AssetManagementReportService <-- AssetManagementReportMapper: 返回年度计划执行进展跟踪统计表数据
AssetManagementReportController <-- AssetManagementReportService: 返回年度计划执行进展跟踪统计表数据
AssetManagementReport.vue <-- AssetManagementReportController: 返回年度计划执行进展跟踪统计表数据
用户 <-- AssetManagementReport.vue: 返回年度计划执行进展跟踪统计表数据



@enduml
