本文介绍了MobileNetV2的设计原理，对比早期的VGG网络和ResNet，强调了信息流的重要性。MobileNetV2通过引入逆残差结构和线性瓶颈解决ReLU的缺点，增强特征信息的丰富度，适用于移动端的高效计算。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

mobilenet-v2

前生今世－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－＞

早期的CNN网络，如VGG，利用的是直接堆叠卷积层和池化层的办法，如下图所示（vgg16）:

vgg16网络结构

从左（bottom）到右（top），feature map的分辨率逐渐减小，这其中有两个问题如下：

（１）卷积或池化的本质其实是滤波，滤波必然造成信息损失，层层滤波会造成信息层层损失，top层的特征虽然理论上是最discriminative的特征，但其实损失了不少bottom层上的有用信息；

（２）在反向传播（backward）的过程中，top层的梯度（diff）是要传递给bottom层的，计算公式：

diff_bootom = sum(diff_top * W(权重))

Ｗ权重的数值都小于１，在diff反向传播的过程中，一层一层的乘以当前层的Ｗ，diff会变得越来越小，直至梯度消失，在某一层的梯度消失之后，该层将不会知道自己的Ｗ如何改变才能减小top层的loss(前线阵地战况如何啊？损失惨重吗？电话信号传过来根本听不清，我该如何配合前线？)

resnet在这种情况下应运而生（很佩服何凯明大神，想法简单但不平凡，说明大神对deep learning已经炉火纯青，活学活用，融会贯通了），resnet解决了三个问题（针对VGG等直筒式网络的缺点）：

（１）通过shot cut connection或者highway& byway，将底层的信息运送给top层，弥补了信息损失，容易提取到更彪悍的特征；

（２）反向传播时，top层的误差，可以通过byway直接传过来（抄小路，抄近道），梯度消失的问题有效减轻（将军，前线东路缺粮，需要支援，多亏总部给我们的这条电话专线啊）；

（３）googlenet和resnet的出现，推动了神经网络发生质变，整个网络的信息流动更加繁荣和活跃（网络越来越宽，并行旁路不断进化变种，底层信息不断的越位, 越权上访，更加民主和高效），形如densenet, resneXt, Xception, inception, atten(se-net)等；

CNN网络繁荣的同时，也促进了网络优化的产生，如mxnet等并行框架，卷积核心的设计等，目的都是使得网络运行更快，模型体积更小，mobilenet-v1独树一帜（可分离卷积　depth wise convolution & point wise convolution），在卷积上做出了很巧妙的改进，更适合在移动端进行推理，时间复杂度更低，mobilenet-v1的论文可以参考如下：

https://arxiv.org/pdf/1704.04861.pdf

完善自我－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－＞

mobilenet-v2由mobilenet-v1改进而来，mobilenet-v1是google早在2016年就研究的产物，只不过2018年发现没人这么做过，所以就发表出来了（占坑很重要）．Ｖ１采用了类似vgg的直筒结构，所以是有缺点的，正好resnet方兴未艾，所以就搭一下resnet的快车，并做了些分析和改进（inverted residuals & linear bottlenecks）.

mobilenet-v2: https://arxiv.org/pdf/1801.04381.pdf

首先，明确并回忆几个概念：

（１）嵌入在高维空间中的低维感兴趣流形（降维）

一个流形好比是一个 d 维的空间，在一个 m 维的空间中 (m > ＝d) 被扭曲之后的结果

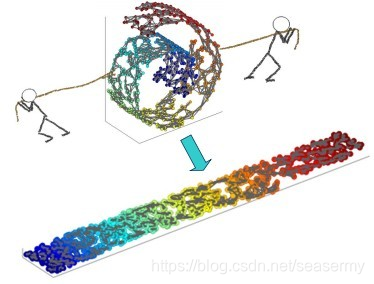

什么时候最能体现出流形的本征信息呢？m==d的时候，你会很清楚的看清流行实质信息，形如下图：

再举一个简单的例子说明流形学习，这个例子就是鱼网捕鱼，当刚把一张很大的网投入水里的时候，假设网住了很多鱼，但由于网子的展开面积很大，这时我们要进入到网子里面用手徒手抓鱼的时候，很难抓到一条，因为单位水体积里面，鱼的密度太小了．如果先收紧网子，再徒手抓鱼的时候，那么会很容易捕捉到一条鱼，因为单位水体积里，鱼太多了．

　　　　上面例子中的鱼即是流形信息，收紧鱼网的动作则是流形学习（降维的过程），人则是relu函数（捕捉）．mobilenet-v1有一个width multiplier, 作用是减少map channel的数量，在这里我觉得牵扯到流形学习上面来的话，显得很生硬，只是一个减少运算的操作而已嘛，何必流形～～．

　　　　mobilenet-v2论文中，关于流形学习的这段论述，只是为了阐述一个观点，relu函数不可靠，需要线性变换，输入到relu的channel个数越多（网子越大），信息（鱼）隐藏的越隐蔽（不好抓），不容易被人抓到（relu开启），linear bottleneck.

　　　（２）relu激活函数

$f(x) = max(0,x))$

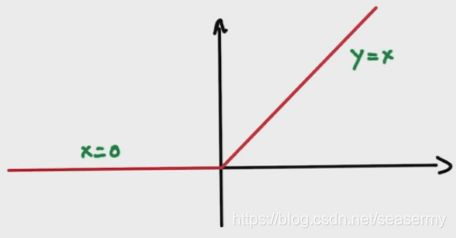

函数图像如下图所示：

relu函数的优点：

　　　（１）相比较sigmoid函数来说，由于在正向区间为线性，导数为常量１，梯度不至于饱和，可减轻梯度消失，快速收敛；

　　　（２）计算简单，分段线性操作

　　　　但是，relu是有缺点的：

　　　（１）输入在负数区间内，relu的输出是０，一旦输出为０，则relu节点会永久死亡，梯度不能再通过此节点反向传播；

　　　（２）当反向传播的梯度很大时，relu之前的卷积层权重经过更新后（ $W = W - \lambda \bigtriangleup W$ ）会变得很负，下次输入relu

的时候，也会导致relu输出为０，从而有可能会永久死亡关闭

　　　　relu的反向传播可参考caffe的代码加以理解：

template <typename Dtype>
void ReLULayer<Dtype>::Backward_cpu(const vector<Blob<Dtype>*>& top,
    const vector<bool>& propagate_down,
    const vector<Blob<Dtype>*>& bottom)
{
  if (propagate_down[0])
　{
    const Dtype* bottom_data = bottom[0]->cpu_data();
    const Dtype* top_diff = top[0]->cpu_diff();
    Dtype* bottom_diff = bottom[0]->mutable_cpu_diff();
    const int count = bottom[0]->count();

    for (int i = 0; i < count; ++i)
 　　{
      bottom_diff[i] = top_diff[i] * ((bottom_data[i] > 0); // 当输入bottom_data[i] 小于等于０时，梯度无法反向传播，权重无法更新，可能会永久死亡
    }
  }
}

　　　　relu激活函数的缺点，也是mobilenet-v2（inception, Xception等同理）中linear bottleneck设计的主要因素．

（３）inverted residuals:
由于采用了Depth wise conv和point wise conv, 这个两个卷积的核心都很小，而且Ｄepth又采用了一个单channel的卷积，会造成信息的丢失，同时输入给下层的信息不丰富．输入到relu的数值极有可能是负数，也会引起relu的死亡．

　　这个结构的设计是有两个优势或目的的：

　　a. 丰富特征信息，适应可分离卷积这种特殊结构；

　　b. 隐藏信息，将流形信息（鱼）嵌入到更大的空间（网与水体）中，不容易被人（ｒｅｌｕ）抓到（过滤）．

　　讲完了linear bottleneck与inverted residual，基本就讲完这篇论文了，论文中又说了一些其他的，内存与计算速度方面的优势等，本来想把整篇论文翻译一遍，但觉得意义不大，所以放弃了，有不明白的地方，可以探讨．
