Android 4.4 Kitkat Phone工作流程浅析(二)__UI结构分析

在4.4中当有来电或去电时，显示给用户的界面 如图1，在4.4之前称之为InCallScreen，但在4.4之后叫做InCallActivity。在4.4中我们调出的拨号盘界面，实际为DialtactsActivity并隶属于Dialer应用。4.4 中界面分为3块，CallCardFragment、CallButtonFragment、AnswerFragment，如下所示：

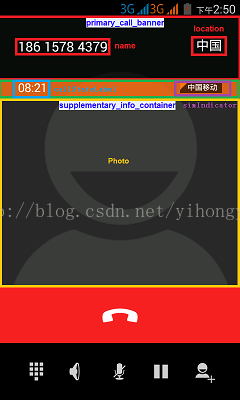

图 1 InCallActivity界面(左：接通 右：来电)

InCallActivity布局分析

       在InCallActivity.java中，实现了对界面的初始化，在4.4中界面的布局是通过fragment来完成的，即incall_screen.xml，代码如下：

[html] view plain copy

1. <FrameLayout
2.     xmlns:android="http://schemas.android.com/apk/res/android"
3.     android:layout_width="match_parent"
4.     android:layout_height="match_parent"
5.     android:id="@+id/main">
6.     <!-- MTK VideoCall fragment -->
7.     <FrameLayout
8.         android:id="@+id/vtCallFragment"
9.         android:layout_width="match_parent"
10.         android:layout_height="match_parent" />
11.
12.     <LinearLayout
13.         android:id="@+id/in_call_and_button_container"
14.         android:layout_width="match_parent"
15.         android:layout_height="match_parent"
16.         android:orientation="vertical">
17.         <RelativeLayout
18.              android:id="@+id/in_call_card_container"
19.              android:layout_width="match_parent"
20.              android:layout_height="match_parent"
21.              android:layout_weight="1">
22.            <!-- CallCard fragment 用于显示联系人信息 -->
23.            <fragment
24.                 android:name="com.android.incallui.CallCardFragment"
25.                 android:id="@+id/callCardFragment"
26.                 android:layout_width="match_parent"
27.                 android:layout_height="match_parent"
28.                 android:layout_alignParentTop="true"
29.                 android:layout_alignParentStart="true" />
30.             <!-- 拨号盘 独立出来易于复用 -->
31.             <fragment
32.                 android:name="com.android.incallui.DialpadFragment"
33.                 android:id="@+id/dialpadFragment"
34.                 android:layout_width="match_parent"
35.                 android:layout_height="match_parent"
36.                 android:layout_alignParentTop="true"
37.                 android:layout_alignParentStart="true" />
38.         </RelativeLayout>
39.         <!-- 控制按钮 也就是原来的InCallTouchUi -->
40.         <fragment android:name="com.android.incallui.CallButtonFragment"
41.                   android:id="@+id/callButtonFragment"
42.                   android:layout_width="match_parent"
43.                   android:layout_height="wrap_content"/>
44.
45.     </LinearLayout>
46.     <!-- 来电接听/挂断控件 原始使用的系统的GlowpadView -->
47.     <fragment android:name="com.android.incallui.AnswerFragment"
48.               android:id="@+id/answerFragment"
49.               android:layout_width="match_parent"
50.               android:layout_height="wrap_content"
51.               android:layout_alignParentBottom="true"
52.               android:layout_centerHorizontal="true"
53.               android:gravity="top"
54.               android:layout_gravity="bottom|center_horizontal"
55.               android:layout_marginBottom="@dimen/glowpadview_margin_bottom"
56.               android:visibility="gone" />
57.     <!-- 会议电话管理界面 -->
58.     <fragment android:name="com.android.incallui.ConferenceManagerFragment"
59.               android:id="@+id/conferenceManagerFragment"
60.               android:layout_width="match_parent"
61.               android:layout_height="match_parent"
62.               android:layout_alignParentTop="true"
63.               android:layout_alignParentStart="true"
64.               android:layout_alignParentBottom="true"
65.               android:layout_alignParentEnd="true" />
66.
67. </FrameLayout>
