如何用福禄克CFP-100-Q光纤测试仪合理控制损耗预算

何为损耗预算？
损耗预算用分贝(dB)表示，是指沿整根电缆发生的信号损耗。这是任何类型的传输(电或数据)都会发生的一种自然现象。电缆越长，损耗越大。损耗还会发生在电缆沿线的任何连接点上，例如连接器或接头。
在讨论损耗预算时，大多数情况下指的是“损耗”，因此在术语上可能会引起混淆。该参数的全称是“插入损耗”，但插入损耗有时也被称为衰减——这更加令人感到困惑。事实上，标准曾经将损耗称为“衰减”，但是由于这种叫法更像是指信号强度下降的通用术语，因此最终术语变更为插入损耗。
不同的光纤应用具有不同的最大插入损耗要求，以确保损耗不会太高，以至于阻碍信号正确传递至远端。损耗预算应在设计初期确定，以确保电缆设备不超过应用的最大指标要求。

如何计算？

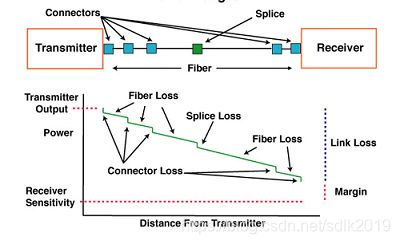

损耗预算由通道内的所有元件组成，包括光纤、连接器、接头、分路器和耦合器。由于发射器和接收器之间存在差异，设备制造商的技术指标不尽相同，因此还要将有源设备考虑在内，并考虑由于发射器随时间老化可能导致功率损耗。
由于插入损耗与长度直接相关(这就解释了为何每个应用都有基于标准的距离限制)，通道内所有电缆的长度都需要包含在预算之中。电缆长度越短，损耗越小。例如，OM4激光优化多模电缆在850nm波长下的典型传输损耗约为3dB/km，即0.003dB每米。因此，如果电缆长度是50米，那么电缆损耗大约是0.15dB，而在100米处，损耗为0.3dB。

您还需要将布线设备中所有连接的损耗包括在内。制造商会提供其连接器的技术指标。请注意，该数值基于将连接器连接至高质量参考连接器时的出厂测试，因此将连接器与同等质量的连接器对接非常重要。虽然TIA标准规定连接器的最大插入损耗为0.75dB，但大多数制造商的连接器典型插入损耗为0.2至0.5dB。
电缆规划中的所有接头作为损耗预算的
