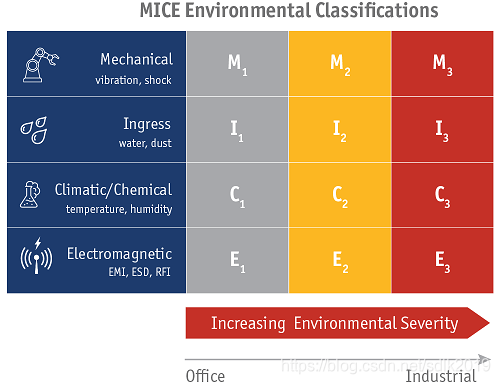

“MICE”标准，其中M为机械(冲击、振动)、I为侵入(粉尘/液体)、C为气候和化学(温湿度/腐蚀性气体)、E是电磁干扰(噪声)。MICE标准适用于支持EtherNet/IP、ProfiNET、EtherCAT、Modbus-TCP以及其他工业协议的布线。

福禄克铜缆认证分析仪DSX2-5000、8000 CH，轻松解决工业以太网MICE问题

工业以太网对数据帧(有时称为数据包)丢失或损坏造成的延迟非常敏感，哪怕只有少量数据包丢失或损坏也会导致机器停机。上述问题通常是间歇性的，而且可能是由恶劣的工业环境造成的。

不良连接可能导致间歇性丢包

M、I和C级别为2和3的工业环境可能导致工业以太网线缆遭遇间歇性的通断问题，这些问题是由于弯曲、振动、湿气腐蚀以及温度变化造成的收缩或膨胀而引起的。导致机器停机的间歇性通断性问题很难发现，因为这些连接在大多数情况下似乎都是牢固可靠的，通断性测试仪则通常会将不良连接判定为合格，因为这种测试仪只能发现开路的连接。

如何确定工业以太网线缆是否具有不良连接

利用测量分辨率为0.005 Ω或更好的线缆测试器，可以测量每根线的电阻，从而找到两对或四对线缆中的不良连接。如果一根线的电阻明显高于另外7根(或3根)线的电阻，则表示其连接不良，很可能会出现间歇性问题，导致数据包丢失，并最终完全失效。

DSX2-5000 CH和DSX2-8000 CH CableAnalyzer铜缆认证分析
