本文介绍如何利用一张矢量图实现不同颜色适配，减少资源占用；并通过StateListDrawable实现更优雅的Selector，降低APK体积并节省内存。

转载地址：http://www.jianshu.com/p/6bd7dd1cd491

学习tint的目的：

1.一张矢量图适配所有颜色（妈妈再也不要担心我找图了）。
2.更优雅的selector实现方式。

盗用一张图

小试牛刀，一张矢量图适配所有颜色。

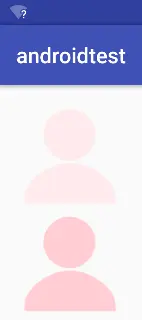

如何在代码中实现下图效果

效果1

方法一：xml
方法很简单直接看代码

    <ImageView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/image"
        android:src="@mipmap/icon"
        android:clickable="true"
        />
    <ImageView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/image2"
        android:src="@mipmap/icon"
        android:tint="#FFCDD2"
        android:clickable="true"
        />

用到的属性android:tint="@color"
至于原理不做过多说明，有兴趣看看源码比较简单，也可以参考一下官网。
方法二：代码实现

        Drawable drawable = ContextCompat.getDrawable(this,R.mipmap.icon);
        Drawable.ConstantState state = drawable.getConstantState();
        Drawable drawable1 = DrawableCompat.wrap(state == null ? drawable : state.newDrawable()).mutate();
        drawable1.setBounds(0, 0, drawable.getIntrinsicWidth(), drawable.getIntrinsicHeight());
        DrawableCompat.setTint(drawable,ContextCompat.getColor(this,R.color.pink));
        imageView.setImageDrawable(drawable);
        imageView1.setImageDrawable(drawable1);

DrawableCompat类：是Drawable的向下兼容类，我们为了在6.0一下兼容tint属性而使用的，有兴趣的看看源码哦，也是很简单的一个兼容类。

wrap方法：使用tint就必须调用该方法对Drawable进行一次包装。

mutate方法：（个人简单的理解就是类似于对象的深拷贝与浅拷贝），如果不调用该方法，我们进行操作的就是原drawable，着色之后原drawable也改变的，所有两个ImageView都会显示着色之后的drawable。调用mutate后会对ConstantState进行一次拷贝，详情可看源码，以及参考。

恩，目的一基本完成了，我们来看目的二。

更加优雅的使用selector

第一次尝试

为了更加优雅的使用selector可谓是踩了很多坑啊，但是实践才是检验真理的唯一标准，遇到坑就多去看看源码。
以前使用selector是这样的。

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:state_pressed="true" android:drawable="@mipmap/icon_pressed"></item>
    <item android:drawable="@mipmap/icon_normal"></item>
</selector>

所以咯，我们需要在mipmap中放置两张图片，但是目的一中我们知道一张矢量图是能适配出所有颜色的。所以我们开始踩坑。
我们可以在color中定义一个selector，然后设置tint属性。

//color/icon.xml
<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:state_pressed="true" android:color="@color/pink" ></item>
    <item android:color="@color/pink1"></item>
</selector>

<ImageView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/image"
        android:src="@mipmap/icon"
        android:tint="@color/icon"
        android:clickable="true"
        />

设置后你会发现，并没有效果啊！这是为什么呢，我们看看BitmapDrawable源码吧。

    @Override
    protected boolean onStateChange(int[] stateSet) {
        final BitmapState state = mBitmapState;
        if (state.mTint != null && state.mTintMode != null) {
            mTintFilter = updateTintFilter(mTintFilter, state.mTint, state.mTintMode);
            return true;
        }
        return false;
    }

DEBUG发现updateTintFilter()方法已经执行，为什么没有效果呢？
进一步DEBUG发现界面未刷新，invalidateSelf()方法未调用，ImageView的onDraw()方法未执行，所以Drawable的draw()方法也未执行。所以暂时这种方法是行不通的。(但是在java逻辑代码中设置了在6.0以下是可以实现的，具体为什么我也有点纳闷…可以去看看我的demo)

第二次尝试

于是我们使用StateListDrawable，那么先在xml中试试可行性吧。

//drawable/icon.xml
<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:state_pressed="true" android:color="@drawable/icon" ></item>
    <item android:color="@color/pink1"></item>
</selector>

<ImageView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/image"
        android:src="@drawable/icon"
        android:tint="@color/icon"
        android:clickable="true"
        />

我们在drawable目录下icon.xml中两种状态都设置的同一张图。(为什么要设置同一张图是有根据的，因为DrawableStateList源码中，如果你当然状态未单独设置drawable，将不会触发刷新，具体看源码，本篇侧重于实践。)

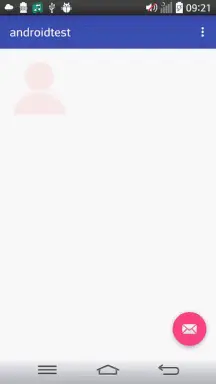

恩，到这里你就会惊人的发现，效果出来了！(点击后变色)


但是很遗憾6.0以下会直接crash的，因为不兼容，所以我们必须在java代码中设置。按照这个思路撸出代码。

    Drawable drawable = ContextCompat.getDrawable(this,R.mipmap.icon);
    int[] colors = new int[] { ContextCompat.getColor(this,R.color.pink),ContextCompat.getColor(this,R.color.pink1)};
    int[][] states = new int[2][];
    states[0] = new int[] { android.R.attr.state_pressed};
    states[1] = new int[] {};
    ColorStateList colorList = new ColorStateList(states, colors);
    StateListDrawable stateListDrawable = new StateListDrawable();
    stateListDrawable.addState(states[0],drawable);//注意顺序
    stateListDrawable.addState(states[1],drawable);
    Drawable.ConstantState state = stateListDrawable.getConstantState();
    drawable = DrawableCompat.wrap(state == null ? stateListDrawable : state.newDrawable()).mutate();
    DrawableCompat.setTintList(drawable,colorList);
    imageView.setImageDrawable(drawable);

(代码有点多，但是这样做是很值得的。其实这样做感觉更符合逻辑一点，不过期间踩了很多坑，特别是在做6.0和6.0以下适配的时候)
恩，效果出来了，具体原因可以去看看StateListDrawable源码，然后自己DEBUG一下。
到这里踩坑完成了。更优雅的实现selector，既减少了apk大小又节约了内存。

源码在这里，更多踩坑请点击...
